Würfeln mit der Touch-Funktion des ESP32 mit 2,8 Zoll TFT – Projekte für Arduino und ESP32-Mikrocontroller

Kategorien: Anzeigemodule, Würfel

Schlagwörter: ESP32 TFT (CYD)

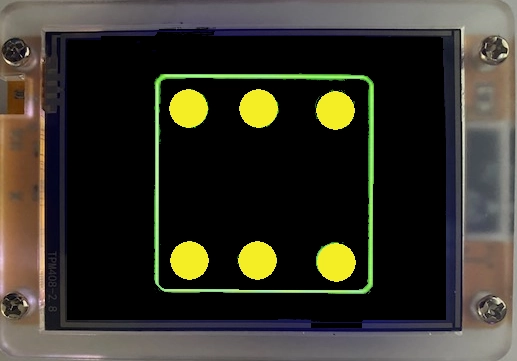

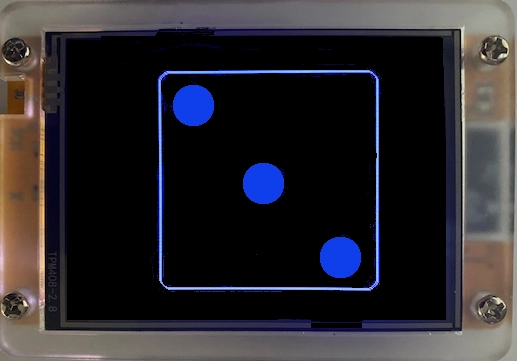

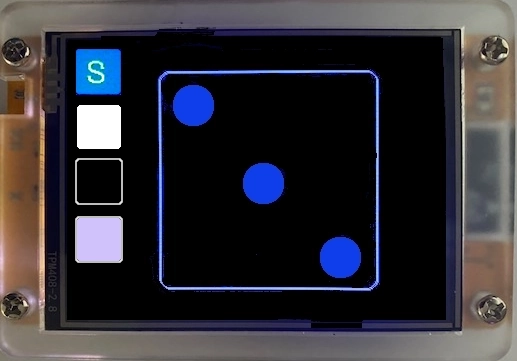

Ziel des Projekts

Die Touch-Funktion des ESP32 mit TFT (CYD) soll zum Würfeln genutzt werden.

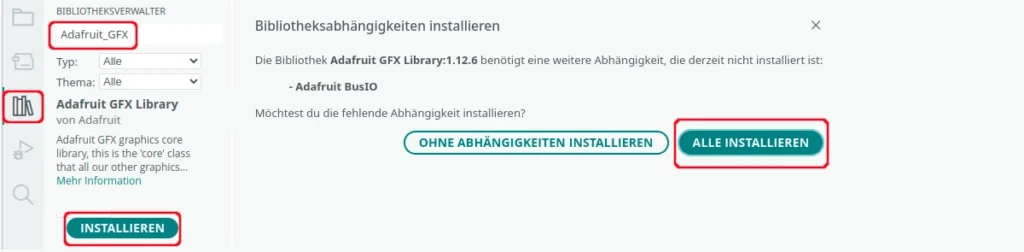

Benötigte Bibliotheken

User_Setup.h

Die Bibliothek TFT_eSPI muss an den jeweiligen Bildschirmtreiber angepasst werden.

Info

⇒TFT_eSPI

Im Verzeichnis /Arduino/libraries/TFT_eSPI (zu finden im aktuellen Benutzerverzeichnis) muss die Datei User_Setup.h angepasst werden.

Achtung

Nach einem Update der Bibliothek gehen die Änderungen verloren.
Leider lässt sich aus der Art des USB-Anschlusses nicht immer auf den verwendeten Treiber schließen. Am Einfachsten probierst du beide Treiber aus.

Modul mit ST7789 Treiber

// Treiber TFT

#define ST7789_DRIVER

#define TFT_WIDTH 240

#define TFT_HEIGHT 320

#define TFT_BACKLIGHT_ON HIGH

// SPI-Pins

#define TFT_MOSI 13

#define TFT_SCLK 14

#define TFT_CS 15

#define TFT_DC 2

#define TFT_RST -1

#define TFT_BL 21

// Farbreihenfolge statt RGB BGR

#define TFT_RGB_ORDER TFT_BGR

// Farben sind invertiert: Schwarz = weiß

#define TFT_INVERSION_OFF

// #define TFT_INVERSION_ON

#define SPI_FREQUENCY 55000000

#define SPI_READ_FREQUENCY 20000000

// Touch

#define TOUCH_IRQ 36

#define TOUCH_MOSI 32

#define TOUCH_MISO 39

#define TOUCH_CLK 25

#define TOUCH_CS 33

#define SPI_TOUCH_FREQUENCY 2500000

// Schriftarten

// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen -.

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define SMOOTH_FONT

#define LOAD_GFXFF

Modul mit ILI9341 Treiber

// Treiber TFT

#define ILI9341_2_DRIVER

#define TFT_WIDTH 240

#define TFT_HEIGHT 320

#define TFT_BACKLIGHT_ON HIGH

// Farbreihenfolge statt RGB BGR

// #define TFT_RGB_ORDER TFT_BGR

// Farben sind invertiert: Schwarz = weiß

#define TFT_INVERSION_ON

// #define TFT_INVERSION_OFF

// SPI-Pins

#define TFT_MOSI 13

#define TFT_SCLK 14

#define TFT_CS 15

#define TFT_DC 2

#define TFT_RST -1

#define TFT_BL 21

#define SPI_FREQUENCY 55000000

#define SPI_READ_FREQUENCY 20000000

// Touch

#define TOUCH_IRQ 36

#define TOUCH_MOSI 32

#define TOUCH_MISO 39

#define TOUCH_CLK 25

#define TOUCH_CS 33

#define SPI_TOUCH_FREQUENCY 2500000

// Schriftarten

// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen -.

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define SMOOTH_FONT

#define LOAD_GFXFF

Das Programm

die Farben der Würfelaugen und des Rahmens können individuell bestimmt werden
die Farben können aus dem Kopf des Programms entnommen werden
#define RahmenEins ROT #define FarbeEins ROT #define RahmenEins ROT #define FarbeEins ROT #define FarbeZwei MAGENTA #define RahmenZwei MAGENTA #define FarbeDrei BLAU #define RahmenDrei BLAU #define FarbeVier GELB #define RahmenVier GELB #define FarbeFuenf SILBER #define RahmenFuenf SILBER #define FarbeSechs GRUEN #define RahmenSechs GRUEN
Anzahl der Würfelsimulationen
AnzahlSimulation
Wert muss mindestens 1 sein

#include "TFT_eSPI.h"
#include "XPT2046_Touchscreen_TT.h"

TFT_eSPI tft = TFT_eSPI();

#define SCHWARZ 0x0000
#define WEISS 0xFFFF
#define BLAU 0x001F
#define ROT 0xF800
#define GRUEN 0x07E0
#define CYAN 0x07FF
#define MAGENTA 0xF81F
#define GELB 0xFFE0
#define BRAUN 0x9A60
#define GRAU 0x7BEF
#define GRUENGELB 0xB7E0
#define DUNKELCYAN 0x03EF
#define ORANGE 0xFDA0
#define BORDEAUX 0xA000
#define HELLBLAU 0x867D
#define VIOLETT 0x915C
#define SILBER 0xC618
#define GOLD 0xFEA0

// Farben Würfel
#define RahmenEins ROT
#define FarbeEins ROT
#define RahmenEins ROT
#define FarbeEins ROT
#define FarbeZwei MAGENTA
#define RahmenZwei MAGENTA
#define FarbeDrei BLAU
#define RahmenDrei BLAU
#define FarbeVier GELB
#define RahmenVier GELB
#define FarbeFuenf SILBER
#define RahmenFuenf SILBER
#define FarbeSechs GRUEN
#define RahmenSechs GRUEN

// IRQ-Pin Touch
#define TOUCH_IRQ 36

// SPI-Pins als Hardware-SPI
SPIClass touchscreenSPI = SPIClass(VSPI);
XPT2046_Touchscreen touchscreen(TOUCH_CS, TOUCH_IRQ);

// Touchscreen Koordinaten (z = Druck)
int x, y, z;

int Minimum = 1;
int Maximum = 7;
int Zahl;
int AnzahlSimulation = 5;

void setup()
{
  Serial.begin(9600);
  delay(1000);

// Anzahl der Simulatioen muss mindestens 1 sein
  if(AnzahlSimulation == 0) AnzahlSimulation = 1;

// Zufallsgenerator starten
  randomSeed(millis());

// SPI-Bus für den Touchscreen starten
  touchscreenSPI.begin(TOUCH_CLK, TOUCH_MISO, TOUCH_MOSI, TOUCH_CS);
  touchscreen.begin(touchscreenSPI);

/*
    wenn die Bildschirm-Koordinaten und die Touchscreen-Kordinaten
    nicht übereinstimmen (Touchscreen ist "falsch" herum)
    Rotation des Touchscreen setzen:
    touchscreen.setRotation(3);
  */

// tft starten, Farben invertieren
  tft.init();
  tft.invertDisplay(0);

// Bildschirm drehen
  tft.setRotation(1);
  touchscreen.setRotation(3);

// Hintergrundbeleuchtung einschalten
  pinMode(TFT_BL, OUTPUT);
  digitalWrite(TFT_BL, HIGH);

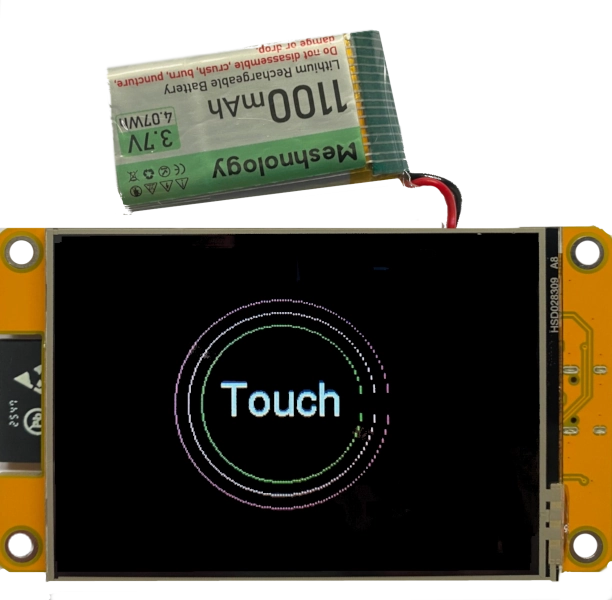

// interne Schrift
  tft.fillScreen(SCHWARZ);
  tft.setTextColor(WEISS);
  tft.setTextFont(4);
  tft.setCursor(125, 110);
  tft.print("Touch");

for (int i = 60; i < 90; i+=10)
  {
    tft.drawCircle(tft.width() / 2, tft.height() / 2, i, tft.color565(random(255),random(255),random(255)));
    delay(50);
  }
}

void loop()
{
  // wenn der Touchscreen berührt wurde
  if (touchscreen.tirqTouched() && touchscreen.touched())
  {
    // Punkte x, y und Druck (z) ermitteln
    TS_Point Punkt = touchscreen.getPoint();

/*
      die "Rohwerte" der Punkte x und y bewegen sich zwischen 1 und 3800 bzw. 4000
      daher müssen sie mit map auf die korrekten Bildschirmmaße
      korrigiert werden
    */
    x = map(Punkt.x, 240, 4000, 1, tft.width());
    y = map(Punkt.y, 320, 3800, 1, tft.height());
    z = Punkt.z;

// linker Button Koordinaten abfragen
    if (x >= 10 && x <= 300 && y >= 10 && y <= 220)
    {
      // Würfeln simmulieren
      for(int i = 0; i < AnzahlSimulation; i++)
      {
        Zahl = Wuerfeln();

switch (Zahl)
        {
          case 1:
            WuerfelEins();
            break;

case 2:
            WuerfelZwei();
            break;

case 3:
            WuerfelDrei();
            break;

case 4:
            WuerfelVier();
            break;

case 5:
            WuerfelFuenf();
            break;

case 6:
            WuerfelSechs();
            break;
        }
        delay(200);
      }
    }
    delay(100);
  }
}

int Wuerfeln()
{
  int Zahl = random(Minimum, Maximum);
  return Zahl;
}

void WuerfelEins()
{
  tft.fillRect(65, 25, 190, 190, SCHWARZ);
  tft.drawRoundRect(60, 20, 200, 200, 10, RahmenEins);
  tft.drawRoundRect(59, 19, 200, 200, 10, RahmenEins);
  tft.fillCircle(tft.width() / 2 - 5, tft.height() / 2, 15, FarbeEins);
}

void WuerfelZwei()
{
  tft.fillRect(65, 25, 190, 190, SCHWARZ);
  tft.drawRoundRect(60, 20, 200, 200, 10, RahmenZwei);
  tft.drawRoundRect(59, 19, 200, 200, 10, RahmenZwei);
  tft.fillCircle(90, 50, 15, FarbeZwei);
  tft.fillCircle(225, 190, 15, FarbeZwei);
}

void WuerfelDrei()
{
  tft.fillRect(65, 25, 190, 190, SCHWARZ);
  tft.drawRoundRect(60, 20, 200, 200, 10, RahmenDrei);
  tft.drawRoundRect(59, 19, 200, 200, 10, RahmenDrei);
  tft.fillCircle(tft.width() / 2 - 5, tft.height() / 2, 15, FarbeDrei);
  tft.fillCircle(90, 50, 15, FarbeDrei);
  tft.fillCircle(225, 190, 15, FarbeDrei);
}

void WuerfelVier()
{
  tft.fillRect(65, 25, 190, 190, SCHWARZ);
  tft.drawRoundRect(60, 20, 200, 200, 10, RahmenVier);
  tft.drawRoundRect(59, 19, 200, 200, 10, RahmenVier);
  tft.fillCircle(90, 50, 15, FarbeVier);
  tft.fillCircle(225, 190, 15, FarbeVier);
  tft.fillCircle(225, 50, 15, FarbeVier);
  tft.fillCircle(90, 190, 15, FarbeVier);
}

void WuerfelFuenf()
{
  tft.fillRect(65, 25, 190, 190, SCHWARZ);
  tft.drawRoundRect(60, 20, 200, 200, 10, RahmenFuenf);
  tft.drawRoundRect(59, 19, 200, 200, 10, RahmenFuenf);
  tft.fillCircle(tft.width() / 2 - 5, tft.height() / 2, 15, FarbeFuenf);
  tft.fillCircle(90, 50, 15, FarbeFuenf);
  tft.fillCircle(225, 190, 15, FarbeFuenf);
  tft.fillCircle(225, 50, 15, FarbeFuenf);
  tft.fillCircle(90, 190, 15, FarbeFuenf);
}

void WuerfelSechs()
{
  tft.fillRect(65, 25, 190, 190, SCHWARZ);
  tft.drawRoundRect(60, 20, 200, 200, 10, RahmenSechs);
  tft.drawRoundRect(59, 19, 200, 200, 10, RahmenSechs);
  tft.fillCircle(90, 50, 15, FarbeSechs);
  tft.fillCircle(225, 190, 15, FarbeSechs);
  tft.fillCircle(225, 50, 15, FarbeSechs);
  tft.fillCircle(90, 190, 15, FarbeSechs);
  tft.fillCircle(tft.width() / 2 - 5, 190, 15, FarbeSechs);
  tft.fillCircle(tft.width() / 2 - 5, 50, 15, FarbeSechs);
}
