Messwerte DHT-Sensor und Zeit auf Waveshare E-Ink 4,2 Zoll anzeigen – Projekte für Arduino und ESP32-Mikrocontroller

Kategorien: Temperatur messen, Zeit anzeigen

Schlagwörter: DHT, TFT E-Ink

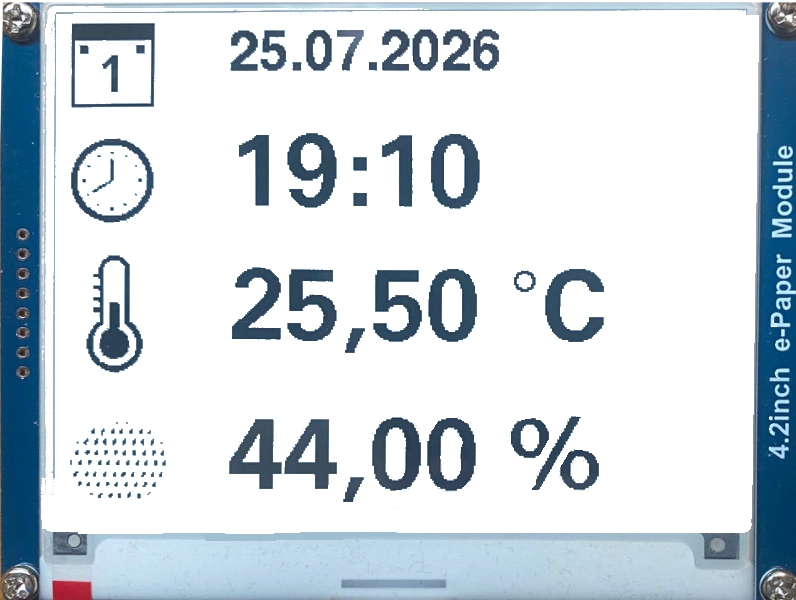

Ziel des Projekts

Auf einem 4,2 Zoll großen Waveshare E-Ink-Display sollen Uhrzeit und die Messwerte eines DHT-Sensors angezeigt werden.

Die Hardware

Als Elektronisches Papier (E-Paper/-E-Ink) wird die Technik bezeichnet das Aussehen von Tinte auf Papier nachzubilden. Die Anzeige leuchtet nicht selbst, der Inhalt wird solange dargestellt bis eine Änderung erfolgt. Die Anzeige ist träge, ein Wechsel des Inhalts dauert mehrere Sekunden, schnelle Bildwechsel sind nicht möglich. Das Display kann nur bei Tageslicht betrachtet werden.
Das Waveshare 2,9 Zoll E-Ink Display hat eine Auflösung von 296×128 Pixeln und kann die Farben weiß und schwarz darstellen.

Konfiguration der Mikrocontroller

Achtung

Wenn du einen ESP32-Wroom 32D verwendest, musst du diesen Mikrocontroller zwingend ⇒auswählen, ansonsten ist die Darstellung auf dem Display fehlerhaft.

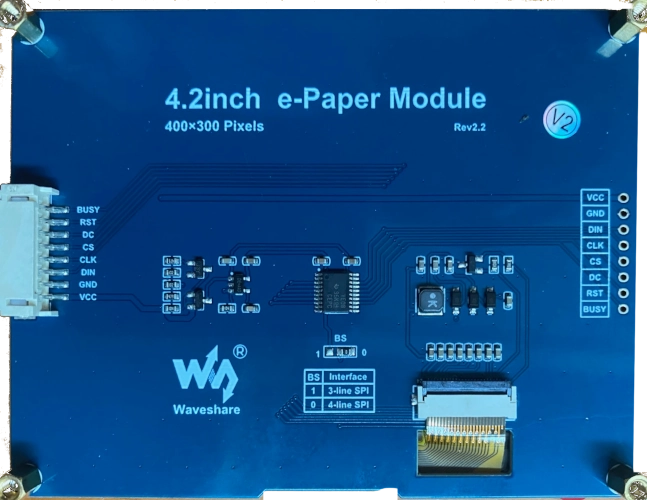

Anschluss des Displays

Die Pins CLK, DIN (COPI) und CS sind durch den SPI-Bus des jeweiligen Mikrocontrollers festgelegt, die anderen Pins können frei vergeben werden.

Pin	ESP32 WROOM/ESP32-D	NodeMCU	ESP32-C6	Arduino Nano ESP32
BUSY	4	D1	11	D9
RST	15	D2	2	D7
DC	2	D6	3	D6
CS	5 (SPI)	D8 (SPI)	18 (SPI)	D10 (SPI)
CLK	18 (SPI)	D5 (SPI)	21 (SPI)	D13 (SPI)
DIN	23 (SPI)	D7 (SPI)	19 (SPI)	D11 (SPI)
GND	GND	GND	GND	GND
VCC	3,3V	3,3V	3,3V	3,3V

Grafikfunktionen der Bibliothek GxEPD2

Schlüsselwort	Parameter	Aktion
width();		Bildschirmbreite feststellen
height();		Bildschirmhöhe feststellen
init();		Display starten
setRotation(Richtung);	Richtung = 0 → nicht drehen Richtung = 1 → 90° drehen Richtung = 2 → 180° drehen Richtung = 3 → 270 ° drehen	Bildschirm ausrichten
fillScreen(Farbe);	Standardfarben: GxEPD_WHITE GxEPD_BLACK GxEPD_RED	Bildschirmhintergrund
setFullWindow();		gesamten Bildschirm nutzen
setPartialWindow(StartX, StartY, EndeX, EndeY);		Teil des Bildschirm nutzen
drawPixel(x, y, Farbe);		einzelnen Pixel zeichnen
drawLine(StartX, StartY, EndeX, EndeY, Farbe);		Linie zeichnen
drawFastHLine(StartX, StartY, Länge, Farbe);		horizontale Linie zeichnen
drawFastVLine(StartX, StartY, Länge, Farbe);		vertikale Linie zeichnen
drawRect(StartX, StartY,, Breite, Höhe, Farbe);		Rechteck zeichnen
drawRoundRect(StartX, StartY, Breite, Höhe, Eckenradius, Farbe);		abgerundetes Rechteck zeichnen
fillRect(StartX, StartY, Breite, Höhe, Füllfarbe);		ausgefülltes Rechteck zeichnen
drawCircle(MittelpunkX, MittelpunktY, Radius, Farbe);		Kreis zeichnen
fillCircle(MittelpunktX, MittelpunktY, Radius, Füllfarbe);		Ausgefüllten Kreis zeichnen
setCursor(x, y);		Cursor setzen
setTextSize(Textgröße);		Textgröße bestimmen
setTextColor(Farbe);		Textfarbe setzen
print("Text"); println("Text");		Text schreiben
setTextWrap(true/false);	false → Text fließt über den Rand des Displays hinaus true → Text wird am Ende umgebrochen	Zeilenumbruch
drawBitmap(x, y, Bitmap_Array, Breite, Höhe, Farbe);		Bitmap dartsellen

Benötigte Bibliotheken

Die Auswahl des Treibers erfordert gelegentlich etwas Ausprobieren. Eine Liste der verfügbaren Treiber gibt es ⤷hier.

Die internen Schriften werden durch die Schriften der Bibliothek u8g2 ersetzt.

Das Programm

Die verwendete WiFi-Bibliothek wird automatisch ermittelt
#ifdef ESP8266 …
#else …
ab Zeile 28 musst du den Pin des DHT-Sensors anpassen
die Anschlüsse des E-Ink-Displays werden ab Zeile 48 definiert
ab Zeile 240 werden die verfügbaren WiFi-Netze als Werte-Paar definiert:
SSID des Routers/Repeaters, Passwort
WiFiNetzwerke.addAP("Router_SSID", "xxxxxxxx");
WiFiNetzwerke.addAP("Repeater_1", "xxxxxxxx");
das Programm versucht eine WiFi-Verbindung mit dem WiFi-Netz mit der größten Signalstärke (RSSI) aufzubauen
gelingt das nicht, wird das Programm mit einem entsprechenden Hinweis beendet
Beim Start des Programms zeigen die Meldungen ob Datum und Zeit korrekt sind. Wenn in 90 Sekunden keine Verbindung zu einem Zeitserver hergestellt werden konnte, wird das Programm beendet. Nach einem erneuten Hochladen kommt zumeist die Verbindung schnell zustande.
die ⇒Bitmaps werden durch ein Array dargestellt

#include "WiFi.h"
#include "WiFiMulti.h"

WiFiMulti WiFiNetzwerke;

// schwarz/weiß Display
#include "GxEPD2_BW.h"
#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

#ifdef ESP8266
  #include "ESP8266WiFi.h"
#else
  #include "WiFi.h"
#endif

#include "time.h"

// schwarz/weiß Display
#include "GxEPD2_BW.h"
#include "U8g2_for_Adafruit_GFX.h"
#include "DHT.h"

// Pin des DHT-Sensors anpassen
// Nano ESP32
// int SENSOR_DHT = D5;

// ESP32-Wroom
// int SENSOR_DHT = 13;

// NodeMCU
// int SENSOR_DHT = D3;

// ESP32-C6
// int SENSOR_DHT = 13;

#define SensorTyp DHT22

// DHT11
// #define SensorTyp DHT11

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// ESP32-Wroom
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 15, BUSY -> 4
// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>
//  display(GxEPD2_420_GDEY042T81(/*CS*/ 5, /*DC*/ 2, /*RST*/ 15, /*BUSY*/ 4));

// NodeMCU
// CLK - D5, DIN -> D7, CS -> D8,  DC -> D6, RST -> D2, BUSY -> D1
// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>
// display(GxEPD2_420_GDEY042T81(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11
// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>
// display(GxEPD2_420_GDEY042T81(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9
// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>
// display(GxEPD2_420_GDEY042T81(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time ‑1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;

const unsigned char Kalender [] PROGMEM = {
	// 'Kalender, 50x50px
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff,
	0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff,
	0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
	0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff,
	0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc7, 0xc0, 0x00, 0x00, 0x01,
	0xf0, 0xc0, 0xc7, 0xc0, 0x00, 0x00, 0x01, 0xf0, 0xc0, 0xc7, 0xc0, 0x00, 0x00, 0x01, 0xf0, 0xc0,
	0xc7, 0xc0, 0x00, 0x00, 0x01, 0xf0, 0xc0, 0xc7, 0xc0, 0x00, 0x00, 0x01, 0xf0, 0xc0, 0xc0, 0x00,
	0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x01, 0xf0,
	0x00, 0x00, 0xc0, 0xc0, 0x00, 0x03, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x07, 0xf0, 0x00, 0x00,
	0xc0, 0xc0, 0x00, 0x0f, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x3e, 0xf0, 0x00, 0x00, 0xc0, 0xc0,
	0x00, 0x1c, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x18, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00,
	0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00,
	0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0,
	0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00,
	0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0,
	0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00,
	0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0,
	0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00,
	0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0,
	0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0
};

const unsigned char Thermometer [] PROGMEM = {
	// 'Thermometer, 34x70px
	0x00, 0x07, 0xf0, 0x00, 0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00, 0x3f, 0xfe, 0x00, 0x00, 0x00,
	0x7c, 0x0f, 0x00, 0x00, 0x00, 0x70, 0x07, 0x80, 0x00, 0x00, 0xe0, 0x03, 0xc0, 0x00, 0x00, 0xe0,
	0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01,
	0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0,
	0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00,
	0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f,
	0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0,
	0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01,
	0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc3, 0xe1, 0xc0,
	0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00,
	0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00,
	0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3,
	0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x03, 0xc3, 0xf1, 0xf0, 0x00, 0x07, 0xc3, 0xf0,
	0xf8, 0x00, 0x0f, 0x03, 0xf0, 0x7c, 0x00, 0x0e, 0x03, 0xe0, 0x3c, 0x00, 0x1c, 0x07, 0xf0, 0x1e,
	0x00, 0x3c, 0x1f, 0xfc, 0x0f, 0x00, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x78, 0x7f, 0xff, 0x07, 0x80,
	0x70, 0x7f, 0xff, 0x87, 0x80, 0x70, 0x7f, 0xff, 0x83, 0x80, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0xf0,
	0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff,
	0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0x70, 0x7f, 0xff, 0x83, 0x80, 0x70, 0x7f, 0xff,
	0x87, 0x80, 0x78, 0x3f, 0xff, 0x07, 0x80, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x3c, 0x0f, 0xfc, 0x0f,
	0x00, 0x1e, 0x03, 0xe0, 0x1e, 0x00, 0x1f, 0x00, 0x00, 0x3e, 0x00, 0x0f, 0x00, 0x00, 0x7c, 0x00,
	0x07, 0xe0, 0x01, 0xf8, 0x00, 0x03, 0xf8, 0x07, 0xf0, 0x00, 0x00, 0xff, 0xff, 0xc0, 0x00, 0x00,
	0x7f, 0xff, 0x80, 0x00, 0x00, 0x1f, 0xfe, 0x00, 0x00, 0x00, 0x03, 0xf0, 0x00, 0x00
};

const unsigned char Regen [] PROGMEM = {
	// 'Regen, 60x49px
	0x00, 0x00, 0x00, 0x08, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x02, 0x08, 0x21, 0x04, 0x10, 0x00, 0x00, 0x00, 0x06, 0x18, 0x63, 0x0c, 0x30, 0x80, 0x00,
	0x00, 0x06, 0x10, 0x63, 0x0c, 0x31, 0x80, 0x00, 0x00, 0x00, 0x10, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x20, 0x84, 0x10, 0x41, 0x08, 0x20, 0x00, 0x00, 0x61, 0x8c, 0x30, 0xc3, 0x18, 0x60, 0x00,
	0x08, 0xc1, 0x8c, 0x30, 0xc3, 0x18, 0x61, 0x00, 0x00, 0x41, 0x04, 0x20, 0x82, 0x08, 0x40, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x08, 0x30, 0x86, 0x18, 0x43, 0x04, 0x30, 0x80,
	0x18, 0x71, 0x86, 0x18, 0xc3, 0x0c, 0x31, 0x80, 0x18, 0x21, 0x84, 0x10, 0xc3, 0x0c, 0x21, 0x80,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x82, 0x18, 0x21, 0x04, 0x10, 0x42, 0x18, 0x40,
	0x86, 0x18, 0x63, 0x0c, 0x30, 0xc6, 0x18, 0xc0, 0x86, 0x10, 0x63, 0x0c, 0x30, 0xc6, 0x18, 0xc0,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x18, 0x21, 0x04, 0x10, 0xc2, 0x0c, 0x21, 0x00, 0x30, 0x63, 0x0c, 0x31, 0xc6, 0x0c, 0x63, 0x00,
	0x30, 0x63, 0x0c, 0x31, 0x86, 0x18, 0x63, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x06, 0x10, 0x43, 0x08, 0x20, 0x86, 0x10, 0x00, 0x06, 0x30, 0xc3, 0x18, 0x61, 0x86, 0x30, 0x00,
	0x04, 0x30, 0xc2, 0x18, 0x61, 0x8c, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x80, 0x00, 0x00, 0x0c, 0x30, 0xc6, 0x18, 0x61, 0x00, 0x00,
	0x00, 0x00, 0x61, 0xc6, 0x18, 0x60, 0x00, 0x00, 0x00, 0x00, 0x60, 0x86, 0x10, 0x60, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

const unsigned char Uhr [] PROGMEM = {
	// Uhr, 50x50px
	0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x03,
	0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0x01,
	0xfe, 0x00, 0x00, 0x00, 0x7f, 0x00, 0x00, 0x3f, 0x80, 0x00, 0x00, 0xfe, 0x00, 0x00, 0x1f, 0xc0,
	0x00, 0x01, 0xf8, 0x00, 0x00, 0x07, 0xe0, 0x00, 0x03, 0xf0, 0x00, 0xc0, 0x03, 0xf0, 0x00, 0x07,
	0xc0, 0x00, 0x00, 0x00, 0xf8, 0x00, 0x07, 0x80, 0xc0, 0x00, 0x40, 0x78, 0x00, 0x0f, 0x80, 0x00,
	0x00, 0x00, 0x7c, 0x00, 0x1f, 0x00, 0x00, 0x80, 0x00, 0x3e, 0x00, 0x1e, 0x00, 0x00, 0xc0, 0x00,
	0x1e, 0x00, 0x3e, 0x00, 0x00, 0xc0, 0x00, 0x1f, 0x00, 0x3c, 0x00, 0x00, 0xc0, 0x00, 0x0f, 0x00,
	0x38, 0x30, 0x00, 0xc0, 0x01, 0x07, 0x00, 0x78, 0x00, 0x00, 0xc0, 0x00, 0x07, 0x80, 0x78, 0x00,
	0x00, 0xc0, 0x00, 0x07, 0x80, 0x70, 0x00, 0x00, 0xc0, 0x00, 0x03, 0x80, 0xf0, 0x00, 0x00, 0xc0,
	0x00, 0x03, 0xc0, 0xf0, 0x00, 0x00, 0xc0, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0x00, 0xc0, 0x00, 0x03,
	0xc0, 0xf0, 0x00, 0x00, 0xc0, 0x00, 0x03, 0xc0, 0xf1, 0x80, 0x00, 0xc0, 0x00, 0x63, 0xc0, 0xf1,
	0x80, 0x01, 0x80, 0x00, 0x63, 0xc0, 0xf0, 0x00, 0x07, 0x00, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0x1c,
	0x00, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0x78, 0x00, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0xe0, 0x00, 0x00,
	0x03, 0xc0, 0x70, 0x03, 0x80, 0x00, 0x00, 0x03, 0x80, 0x78, 0x07, 0x00, 0x00, 0x00, 0x07, 0x80,
	0x78, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x78, 0x20, 0x00, 0x00, 0x01, 0x07, 0x80, 0x3c, 0x00,
	0x00, 0x00, 0x00, 0x0f, 0x00, 0x3e, 0x00, 0x00, 0x00, 0x00, 0x1f, 0x00, 0x1e, 0x00, 0x00, 0x00,
	0x00, 0x1e, 0x00, 0x1f, 0x00, 0x00, 0x00, 0x00, 0x3e, 0x00, 0x0f, 0x80, 0x00, 0x00, 0x00, 0x7c,
	0x00, 0x07, 0x80, 0x80, 0x00, 0xc0, 0x78, 0x00, 0x07, 0xc0, 0x00, 0x00, 0x00, 0xf8, 0x00, 0x03,
	0xf0, 0x00, 0xc0, 0x03, 0xf0, 0x00, 0x01, 0xf8, 0x00, 0xc0, 0x07, 0xe0, 0x00, 0x00, 0xfe, 0x00,
	0x00, 0x1f, 0xc0, 0x00, 0x00, 0x7f, 0x00, 0x00, 0x3f, 0x80, 0x00, 0x00, 0x1f, 0xe0, 0x01, 0xfe,
	0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xf0, 0x00, 0x00,
	0x00, 0x00, 0x7f, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00
};

unsigned long Zeitmessung = 0;

void setup()
{
  // Schriften von u8g2 display zuordnen
  u8g2Schriften.begin(display);

// localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

Serial.begin(9600);

// auf serielle Verbindung warten
  while (!Serial);
  delay(1000);
  // Bildschirm starten
  display.init(115200, true, 2, false);

display.setRotation(0);

  // vollständigen Bildschirm nutzen
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);

WiFi.mode(WIFI_STA);

// verfügbare WiFi-Netzwerke
  WiFiNetzwerke.addAP("Router_SSID", "xxxxxxx");
  WiFiNetzwerke.addAP("Repeater-1", "xxxxxxx");
  WiFiNetzwerke.addAP("Repeater-2", "xxxxxxxx");

Serial.println("------------------------");

  if (WiFiNetzwerke.run() == WL_CONNECTED)
  {
    Serial.println("WiFi verbunden ...");
  }

else
  {
    Serial.println("Keine Verbindung zum WLAN ...");
    do
    {
      u8g2Schriften.setCursor(10, 20);
      u8g2Schriften.setForegroundColor(GxEPD_BLACK);
      u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
      u8g2Schriften.setFont(u8g2_font_helvB14_tf);
      u8g2Schriften.print("Keine Verbindung zum WLAN ..");
      u8g2Schriften.setCursor(10, 60);
      u8g2Schriften.print("Programm beendet ...");
    }
    while (display.nextPage());
    while(1);
  }
  delay(2000);
  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(WiFi.SSID());
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  do
  {
    u8g2Schriften.setCursor(10, 20);
    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
    u8g2Schriften.setFont(u8g2_font_helvB14_tf);
    u8g2Schriften.print("WiFi verbunden ...");
    u8g2Schriften.setCursor(10, 60);
    u8g2Schriften.print("aktuelle Zeit holen ...");
  }
  while (display.nextPage());

int Zaehler = 0;

  // beim Start entspricht das Datum der Unixtime: 1.1.1970
  // das Datum soll erst angezeigt werden, wenn es korrekt ist
  String Jahr = String(Zeit.tm_year + 1900);

// String Jahr nach "1970" durchsuchen
  int Suche = Jahr.indexOf("1970");

  // solange die Suche nicht erfolgreich ist
  // maximal 40 Sekunden
  while (Suche != -1  && Zaehler < 40)
  {
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);
    Jahr = String(Zeit.tm_year + 1900);

    // String Jahr nach "1970" durchsuchen
    Suche = Jahr.indexOf("1970");
    delay(1000);
    Zaehler ++;
  }

// Datum/Zeit konnte nicht synchronisiert werden
  if (Suche != -1)
  {
    do
    {
      u8g2Schriften.setCursor(10, 80);
      u8g2Schriften.print("Zeit synchronisieren fehlgeschlagen!");
      u8g2Schriften.setCursor(10, 100);
      u8g2Schriften.print("Programm beendet!!");
    }
    while (display.nextPage());
    while(1);
  }
  else
  {
    // Datum/Zeit erfolgreich synchronisiert
    do
    {
      u8g2Schriften.setCursor(10, 100);
      u8g2Schriften.print("Zeit synchronisiert ...");
      u8g2Schriften.setCursor(10, 140);
      u8g2Schriften.print(WiFi.SSID());
      u8g2Schriften.setCursor(10, 180);
      u8g2Schriften.print(String(WiFi.localIP().toString()));
      u8g2Schriften.setCursor(10, 220);
      u8g2Schriften.print("Signalstärke: " + String(WiFi.RSSI()));
    }
    while (display.nextPage());
  }
   // Sensor starten
  dht.begin();

delay(3000);
  Zeitmessung = millis() + 1000;
}

void loop()
{
  display.fillScreen(GxEPD_WHITE);

  // Start = true
  // -> Zeit einmalig synchronisieren
  if (Start)
  {
    Start = false;

    // Zeit jede Minute mit Zeitserver synchronisieren
    // aktuelle Zeit holen
    time(&aktuelleZeit);

// localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);

// Zeit in Stunden, Minuten und Sekunden
    Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

ZeitAnzeigen();
  }

// Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

if (Sekunden == 60)
    {
      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

// localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

// Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

ZeitAnzeigen();
    }
  }
}

void ZeitAnzeigen()
{
  // Temperatur lesen
  String Temperatur = String(dht.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  // Luftfeuchtigkeit lesen
  String Luftfeuchtigkeit = String(dht.readHumidity());

  // replace -> . durch , ersetzen
  Luftfeuchtigkeit.replace(".", ",");

  // Anzeige aufbauen
  display.firstPage();
  do
  {
    u8g2Schriften.setFont(u8g2_font_helvB24_tf);
    u8g2Schriften.setCursor(100, 30);

if (Zeit.tm_mday < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_mday);
    u8g2Schriften.print(".");

// Monat: führende 0 ergänzen
    if (Zeit.tm_mon < 9) u8g2Schriften.print("0");

    // Zählung beginnt mit 0 -> +1
    u8g2Schriften.print(Zeit.tm_mon + 1);
    u8g2Schriften.print(".");

    // Anzahl Jahre seit 1900
    u8g2Schriften.print(Zeit.tm_year + 1900);
    u8g2Schriften.setCursor(100, 110);
    u8g2Schriften.setFont(u8g2_font_fub42_tf);

    // Stunde: wenn Stunde < 10 -> 0 davor setzen
    if (Zeit.tm_hour < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_hour);
    u8g2Schriften.print(":");

    // Minuten
    if (Zeit.tm_min < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_min);

    // x, y, Bild-Array, Breite, Höhe, Farbe
    display.drawBitmap(5, 1, Kalender, 50, 50, GxEPD_BLACK);
    display.drawBitmap(5, 70, Uhr, 50, 50, GxEPD_BLACK);
    display.drawBitmap(15, 140, Thermometer, 34, 70, GxEPD_BLACK);
    display.drawBitmap(5, 240, Regen, 60, 49, GxEPD_BLACK);

    // Messwerte anzeigen
    u8g2Schriften.setCursor(100, 190);
    u8g2Schriften.print(Temperatur + " °C");
    u8g2Schriften.setCursor(100, 280);
    u8g2Schriften.print(Luftfeuchtigkeit + " %");
  }
  while (display.nextPage());
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

300

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

320

321

322

323

324

325

326

327

328

329

330

331

332

333

334

335

336

337

338

339

340

341

342

343

344

345

346

347

348

349

350

351

352

353

354

355

356

357

358

359

360

361

362

363

364

365

366

367

368

369

370

371

372

373

374

375

376

377

378

379

380

381

382

383

384

385

386

387

388

389

390

391

392

393

394

395

396

397

398

399

400

401

402

403

404

405

406

407

408

409

410

411

412

413

414

415

416

417

418

419

420

421

422

423

424

425

426

427

428

429

430

431

432

433

434

435

436

437

438

439

440

441

442

443

444

445

446

447

448

449

450

451

452

453

#include "WiFi.h"

#include "WiFiMulti.h"

WiFiMulti WiFiNetzwerke;

// schwarz/weiß Display

#include "GxEPD2_BW.h"

#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften

U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

#ifdef ESP8266

#include "ESP8266WiFi.h"

#else

#include "WiFi.h"

#endif

#include "time.h"

// schwarz/weiß Display

#include "GxEPD2_BW.h"

#include "U8g2_for_Adafruit_GFX.h"

#include "DHT.h"

// Pin des DHT-Sensors anpassen

// Nano ESP32

// int SENSOR_DHT = D5;

// ESP32-Wroom

// int SENSOR_DHT = 13;

// NodeMCU

// int SENSOR_DHT = D3;

// ESP32-C6

// int SENSOR_DHT = 13;

#define SensorTyp DHT22

// DHT11

// #define SensorTyp DHT11

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// ESP32-Wroom

// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 15, BUSY -> 4

// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>

// display(GxEPD2_420_GDEY042T81(/*CS*/ 5, /*DC*/ 2, /*RST*/ 15, /*BUSY*/ 4));

// NodeMCU

// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1

// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>

// display(GxEPD2_420_GDEY042T81(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6

// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11

// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>

// display(GxEPD2_420_GDEY042T81(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32

// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9

// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>

// display(GxEPD2_420_GDEY042T81(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

// NTP-Server aus dem Pool

#define Zeitserver "de.pool.ntp.org"

Liste der Zeitzonen

https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv

Zeitzone CET = Central European Time ‑1 -> 1 Stunde zurück

CEST = Central European Summer Time von

M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr

bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr

#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr

time_t aktuelleZeit;

Struktur tm

tm_hour -> Stunde: 0 bis 23

tm_min -> Minuten: 0 bis 59

tm_sec -> Sekunden 0 bis 59

tm_mday -> Tag 1 bis 31

tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)

tm_year -> Jahre seit 1900

tm_yday -> vergangene Tage seit 1. Januar des Jahres

tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)

tm Zeit;

// Variablen für die Zeit

int Stunden, Minuten, Sekunden;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt

bool Start = true;

const unsigned char Kalender [] PROGMEM = {

// 'Kalender, 50x50px

0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff,

0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff,

0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,

0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff,

0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00,

0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc7, 0xc0, 0x00, 0x00, 0x01,

0xf0, 0xc0, 0xc7, 0xc0, 0x00, 0x00, 0x01, 0xf0, 0xc0, 0xc7, 0xc0, 0x00, 0x00, 0x01, 0xf0, 0xc0,

0xc7, 0xc0, 0x00, 0x00, 0x01, 0xf0, 0xc0, 0xc7, 0xc0, 0x00, 0x00, 0x01, 0xf0, 0xc0, 0xc0, 0x00,

0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x01, 0xf0,

0x00, 0x00, 0xc0, 0xc0, 0x00, 0x03, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x07, 0xf0, 0x00, 0x00,

0xc0, 0xc0, 0x00, 0x0f, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x3e, 0xf0, 0x00, 0x00, 0xc0, 0xc0,

0x00, 0x1c, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x18, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00,

0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00,

0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0,

0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00,

0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0,

0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00,

0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0xf0, 0x00, 0x00, 0xc0, 0xc0,

0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00,

0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00,

0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0xc0,

0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0

};

const unsigned char Thermometer [] PROGMEM = {

// 'Thermometer, 34x70px

0x00, 0x07, 0xf0, 0x00, 0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00, 0x3f, 0xfe, 0x00, 0x00, 0x00,

0x7c, 0x0f, 0x00, 0x00, 0x00, 0x70, 0x07, 0x80, 0x00, 0x00, 0xe0, 0x03, 0xc0, 0x00, 0x00, 0xe0,

0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01,

0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0,

0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00,

0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f,

0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0,

0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01,

0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc3, 0xe1, 0xc0,

0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00,

0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00,

0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3,

0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x03, 0xc3, 0xf1, 0xf0, 0x00, 0x07, 0xc3, 0xf0,

0xf8, 0x00, 0x0f, 0x03, 0xf0, 0x7c, 0x00, 0x0e, 0x03, 0xe0, 0x3c, 0x00, 0x1c, 0x07, 0xf0, 0x1e,

0x00, 0x3c, 0x1f, 0xfc, 0x0f, 0x00, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x78, 0x7f, 0xff, 0x07, 0x80,

0x70, 0x7f, 0xff, 0x87, 0x80, 0x70, 0x7f, 0xff, 0x83, 0x80, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0xf0,

0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff,

0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0x70, 0x7f, 0xff, 0x83, 0x80, 0x70, 0x7f, 0xff,

0x87, 0x80, 0x78, 0x3f, 0xff, 0x07, 0x80, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x3c, 0x0f, 0xfc, 0x0f,

0x00, 0x1e, 0x03, 0xe0, 0x1e, 0x00, 0x1f, 0x00, 0x00, 0x3e, 0x00, 0x0f, 0x00, 0x00, 0x7c, 0x00,

0x07, 0xe0, 0x01, 0xf8, 0x00, 0x03, 0xf8, 0x07, 0xf0, 0x00, 0x00, 0xff, 0xff, 0xc0, 0x00, 0x00,

0x7f, 0xff, 0x80, 0x00, 0x00, 0x1f, 0xfe, 0x00, 0x00, 0x00, 0x03, 0xf0, 0x00, 0x00

};

const unsigned char Regen [] PROGMEM = {

// 'Regen, 60x49px

0x00, 0x00, 0x00, 0x08, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
