Arduino Nano ESP32 – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

8 Minuten

Überblick

Das Board Nano ESP32 stellt neben dem Mikrocontroller auch ein ESP32-Modul bereit. Damit können Verbindungen zu WLAN-Netzwerken und anderen Bluetooth-Geräten aufgebaut werden.

Pinbelegung

Alle mit D bezeichneten Pins können als Ein- und Ausgabepins (⇒digitalRead/digitalwrite) verwendet werden, alle mit A beschrifteten Pins können mit ⇒analogRead/analogWrite eingesetzt werden.

Die Pins A4 (SCL) und A5 (SDA) bedienen den I²C-Bus.

Alle analogen und alle digitalen Pins können mit der ⇒Pulsweitenmodulation angesprochen werden.

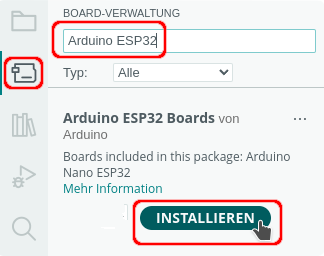

Board installieren

Icon für den Boardverwalter anklicken oder Werkzeuge-> Board -> Boardverwalter
nach dem Board Arduino ESP32 suchen
Board installieren

Board auswählen

Bluetooth BLE

Das Programm

Zunächst musst du die Bibliothek ArduinoBLE installieren:

Das Programm schaltet die Farbe blau der internen RGB-LED.
Besonderheit: LOW -> einschalten, HIGH -> ausschalten
1 -> einschalten, 0 -> ausschalten:

#include "ArduinoBLE.h"

/*
  eindeutige  UUID bestimmen:
  https://www.guidgenerator.com/online-guid-generator.aspx
  https://www.uuidgenerator.net/
  BLERead | BLEWrite | BLENotify
  -> schreiben, lesen, Info
*/

// Name BLE-Service
BLEService LEDSchalten("19b10000-e8f2-537e-4f6c-d104768a1214");

BLEUnsignedCharCharacteristic Auswahl("19b10000-e8f2-537e-4f6c-d104768a1214", BLERead | BLEWrite | BLENotify);

void setup()
{
  Serial.begin(9600);

  // pinMode festlegen
  pinMode(LED_BLUE, OUTPUT);

  // BLE starten
  if (!BLE.begin()) Serial.println("Bluetooth-Modul konnte nicht gestartet werden!");
  else Serial.println("Bluetooth-Modul erfolgreich gestartet!");

  // Name festlegen (wird in der App angezeigt) und den Service (LEDSchalten) zuweisen
  BLE.setLocalName("LED schalten");
  BLE.setAdvertisedService(LEDSchalten);

  // Auswahl als Platzhalter für den in der App gewählten Wert
  LEDSchalten.addCharacteristic(Auswahl);

  // Service LEDSchalten hinzufügen
  BLE.addService(LEDSchalten);

  // Startwert für die Kommunikation schreiben
  Auswahl.writeValue(0);

  // Zuweisung starten
  BLE.advertise();
}

void loop()
{
  // auf die Verbindung zu Geräten warten
  BLEDevice Verbindung = BLE.central();

  // wenn der ESP32 mit einem Gerät verbunden ist ...
  if (Verbindung)
  {
    Serial.println("Verbunden ... ");

    // solange der Controller mit einem Gerät verbunden ist ...
    while (Verbindung.connected())
    {
      if (Auswahl.written())
      {
        // LED einschalten
        if (Auswahl.value() == '1')
        {
          Serial.print(char(Auswahl.value()));
          Serial.println(" -> LED ein");
          digitalWrite(LED_BLUE, LOW);
        }

        // LED ausschalten
        if (Auswahl.value() == '0')
        {
          Serial.print(char(Auswahl.value()));
          Serial.println(F(" -> LED aus"));
          digitalWrite(LED_BLUE, HIGH);
        }
      }
    }
  }
}

#include "ArduinoBLE.h"

eindeutige UUID bestimmen:

https://www.guidgenerator.com/online-guid-generator.aspx

https://www.uuidgenerator.net/

BLERead | BLEWrite | BLENotify

-> schreiben, lesen, Info

// Name BLE-Service

BLEService LEDSchalten("19b10000-e8f2-537e-4f6c-d104768a1214");

BLEUnsignedCharCharacteristic Auswahl("19b10000-e8f2-537e-4f6c-d104768a1214", BLERead | BLEWrite | BLENotify);

void setup()

{

Serial.begin(9600);

// pinMode festlegen

pinMode(LED_BLUE, OUTPUT);

// BLE starten

if (!BLE.begin()) Serial.println("Bluetooth-Modul konnte nicht gestartet werden!");

else Serial.println("Bluetooth-Modul erfolgreich gestartet!");

// Name festlegen (wird in der App angezeigt) und den Service (LEDSchalten) zuweisen

BLE.setLocalName("LED schalten");

BLE.setAdvertisedService(LEDSchalten);

// Auswahl als Platzhalter für den in der App gewählten Wert

LEDSchalten.addCharacteristic(Auswahl);

// Service LEDSchalten hinzufügen

BLE.addService(LEDSchalten);

// Startwert für die Kommunikation schreiben

Auswahl.writeValue(0);

// Zuweisung starten

BLE.advertise();

}

void loop()

{

// auf die Verbindung zu Geräten warten

BLEDevice Verbindung = BLE.central();

// wenn der ESP32 mit einem Gerät verbunden ist ...

if (Verbindung)

{

Serial.println("Verbunden ... ");

// solange der Controller mit einem Gerät verbunden ist ...

while (Verbindung.connected())

{

if (Auswahl.written())

{

// LED einschalten

if (Auswahl.value() == '1')

{

Serial.print(char(Auswahl.value()));

Serial.println(" -> LED ein");

digitalWrite(LED_BLUE, LOW);

}

// LED ausschalten

if (Auswahl.value() == '0')

{

Serial.print(char(Auswahl.value()));

Serial.println(F(" -> LED aus"));

digitalWrite(LED_BLUE, HIGH);

}

Smartphone-Apps

BluetoothLE (iOS)

BLE Terminal (Android: Innovators Den)

LightBlue (iOS Android)


Android zeigt als Name LED schalten

BLE Terminal (iOS)

Zeit mit der Bibliothek time.h anzeigen

ESP32-Mikrocontroller können mit der Standardbibliothek Datum und Zeit anzeigen.

Beispiel: ⇒Anzeige von Datum und Zeit auf einem OLED-Display

#include "WiFi.h"
#include "time.h"

char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_wday -> Wochentag (0 = Sonntag, 6 = Samstag)
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;
WiFiServer Server(80);
WiFiClient Client;

void setup()
{
  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }
  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());
}

void loop()
{
  // aktuelle Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  Serial.println("------------------------");

  // es kann bis zu 30 Sekunden dauern
  // bis die Zeit ermittelt wird
  // Name des Wochentages 0-6
  switch (Zeit.tm_wday)
  {
    case 0:
      Serial.print("Sonntag");
      break;
    case 1:
      Serial.print("Montag");
      break;
   case 2:
      Serial.print("Dienstag");
      break;
   case 3:
      Serial.print("Mittwoch");
      break;
   case 4:
      Serial.print("Donnerstag");
      break;
   case 5:
      Serial.print("Freitag");
      break;
   case 6:
      Serial.print("Samstag");
      break;
  }

  Serial.print(",");
  if (Zeit.tm_mday < 10)  Serial.print("0");
  Serial.print(Zeit.tm_mday);
  Serial.print(".");

  // Monat: führende 0 ergänzen
  // Zählung beginnt mit 0 -> +1
  if ((Zeit.tm_mon + 1) < 10) Serial.print("0");

  Serial.print(Zeit.tm_mon + 1);
  Serial.print(".");

  // Anzahl Jahre seit 1900
  Serial.print(Zeit.tm_year + 1900);
  Serial.print(" ");

  // Stunde: wenn Stunde < 10 -> 0 davor setzen
  if (Zeit.tm_hour < 10) Serial.print("0");
  Serial.print(Zeit.tm_hour);
  Serial.print(":");

  // Minuten
  if (Zeit.tm_min < 10) Serial.print("0");
  Serial.print(Zeit.tm_min);
  Serial.print(":");

  // Sekunden
  if (Zeit.tm_sec < 10) Serial.print("0");
  Serial.print(Zeit.tm_sec);

  Serial.println();
  Serial.println("Tage seit dem 1.1. " + String(Zeit.tm_yday));

  // Normalzeit/Sommerzeit
  if(Zeit.tm_isdst > 0) Serial.println("MESZ = Mitteleuropäische Sommerzeit");
  else Serial.println("MEZ = Mitteleuropäische Zeit");
  delay(5000);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

#include "WiFi.h"

#include "time.h"

char Router[] = "Router_SSID";

char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool

#define Zeitserver "de.pool.ntp.org"

Liste der Zeitzonen

https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv

Zeitzone CET = Central European Time -1 -> 1 Stunde zurück

CEST = Central European Summer Time von

M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr

bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr

#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr

time_t aktuelleZeit;

Struktur tm

tm_hour -> Stunde: 0 bis 23

tm_min -> Minuten: 0 bis 59

tm_sec -> Sekunden 0 bis 59

tm_mday -> Tag 1 bis 31

tm_wday -> Wochentag (0 = Sonntag, 6 = Samstag)

tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)

tm_year -> Jahre seit 1900

tm_yday -> vergangene Tage seit 1. Januar des Jahres

tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)

tm Zeit;

WiFiServer Server(80);

WiFiClient Client;

void setup()

{

// Zeitzone: Parameter für die zu ermittelnde Zeit

configTzTime(Zeitzone, Zeitserver);

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

// WiFi starten

WiFi.begin(Router, Passwort);

Serial.println("------------------------");

while (WiFi.status() != WL_CONNECTED)

{

delay(200);

Serial.print(".");

}

Serial.println();

Serial.print("Verbunden mit ");

Serial.println(Router);

Serial.print("IP über DHCP: ");

Serial.println(WiFi.localIP());

}

void loop()

{

// aktuelle Zeit holen

time(&aktuelleZeit);

// localtime_r -> Zeit in die lokale Zeitzone setzen

localtime_r(&aktuelleZeit, &Zeit);

Serial.println("------------------------");

// es kann bis zu 30 Sekunden dauern

// bis die Zeit ermittelt wird

// Name des Wochentages 0-6

switch (Zeit.tm_wday)

{

case 0:

Serial.print("Sonntag");

break;

case 1:

Serial.print("Montag");

break;

case 2:

Serial.print("Dienstag");

break;

case 3:

Serial.print("Mittwoch");

break;

case 4:

Serial.print("Donnerstag");

break;

case 5:

Serial.print("Freitag");

break;

case 6:

Serial.print("Samstag");

break;

}

Serial.print(",");

if (Zeit.tm_mday < 10) Serial.print("0");

Serial.print(Zeit.tm_mday);

Serial.print(".");

// Monat: führende 0 ergänzen

// Zählung beginnt mit 0 -> +1

if ((Zeit.tm_mon + 1) < 10) Serial.print("0");

Serial.print(Zeit.tm_mon + 1);

Serial.print(".");

// Anzahl Jahre seit 1900

Serial.print(Zeit.tm_year + 1900);

Serial.print(" ");

// Stunde: wenn Stunde < 10 -> 0 davor setzen

if (Zeit.tm_hour < 10) Serial.print("0");

Serial.print(Zeit.tm_hour);

Serial.print(":");

// Minuten

if (Zeit.tm_min < 10) Serial.print("0");

Serial.print(Zeit.tm_min);

Serial.print(":");

// Sekunden

if (Zeit.tm_sec < 10) Serial.print("0");

Serial.print(Zeit.tm_sec);

Serial.println();

Serial.println("Tage seit dem 1.1. " + String(Zeit.tm_yday));

// Normalzeit/Sommerzeit

if(Zeit.tm_isdst > 0) Serial.println("MESZ = Mitteleuropäische Sommerzeit");

else Serial.println("MEZ = Mitteleuropäische Zeit");

delay(5000);

}

Webserver

Beispiel: Das Programm zeigt im Browser 6 Zufallszahlen an.
Im Seriellen Monitor wird die IP des Nano ESP32 angezeigt.

Diese Adresse musst du in einem Browser deiner Wahl eingeben

#include "WiFi.h"
#include "WebServer.h"

// SSID und Passwort des Routers
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

WebServer Server(80);

// Minimum und Maximum der Zufallszahlen
int Minimum = 1;
int Maximum = 49;

// statischeIP = false -> IP-Adresse über DHCP vergeben
// statischeIP = true -> statische IP festlegen
bool statischeIP = false;

// ip und gateway müssen an das lokale Netz angepasst werden
IPAddress ip(192, 168, 1, 100);
IPAddress gateway(192, 168, 1, 1);
IPAddress subnet(255, 255, 255, 0);

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  // statische IP vergeben
  if (statischeIP)
  {
    WiFi.config(ip, gateway, subnet);
    Serial.print("Verbunden mit ");
    Serial.println(Router);

    // IP anzeigen
    Serial.print("Statische IP: ");
  }

  // IP über DHCP ermitteln
  else
  {
    while (WiFi.status() != WL_CONNECTED)
    {
      delay(200);
      Serial.print(".");
    }
    Serial.println();
    Serial.print("Verbunden mit ");
    Serial.println(Router);
    Serial.print("IP über DHCP: ");
  }

  // IP anzeigen
  Serial.println(WiFi.localIP());

  // Zufallsgenerator mit dem Signal an A0 starten
  randomSeed(analogRead(A0));

  Server.begin();
  Server.on("/", SeiteBauen);
}

void loop()
{
  Server.handleClient();
}

void SeiteBauen()
{
  // Seite zusammenbauen
  // Kopf der HTML-Seite: aktualisierung alle 60 Sekunden
  // kann angepasst werden
  String Nachricht = "<head><meta http-equiv=\"refresh\" content=\"60\"></head>";
  Nachricht += "<h1>Zufallszahlen</h1>";
  Nachricht += "<hr>";

  // Zufallszahlen anzeigen
  for (int i = 0; i < 7; i++)
  {
    int Zahl = random(Minimum, Maximum);
    Nachricht += String(Zahl) + " ";
  }

  Nachricht += "<hr>";

  // Nachricht senden -> Seite anzeigen
  Server.send(200, "text/html", Nachricht);
}

#include "WiFi.h"

#include "WebServer.h"

// SSID und Passwort des Routers

char Router[] = "Router_SSID";

char Passwort[] = "xxxxxxxx";

WebServer Server(80);

// Minimum und Maximum der Zufallszahlen

int Minimum = 1;

int Maximum = 49;

// statischeIP = false -> IP-Adresse über DHCP vergeben

// statischeIP = true -> statische IP festlegen

bool statischeIP = false;

// ip und gateway müssen an das lokale Netz angepasst werden

IPAddress ip(192, 168, 1, 100);

IPAddress gateway(192, 168, 1, 1);

IPAddress subnet(255, 255, 255, 0);

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

// WiFi starten

WiFi.begin(Router, Passwort);

// statische IP vergeben

if (statischeIP)

{

WiFi.config(ip, gateway, subnet);

Serial.print("Verbunden mit ");

Serial.println(Router);

// IP anzeigen

Serial.print("Statische IP: ");

}

// IP über DHCP ermitteln

else

{

while (WiFi.status() != WL_CONNECTED)

{

delay(200);

Serial.print(".");

}

Serial.println();

Serial.print("Verbunden mit ");

Serial.println(Router);

Serial.print("IP über DHCP: ");

}

// IP anzeigen

Serial.println(WiFi.localIP());

// Zufallsgenerator mit dem Signal an A0 starten

randomSeed(analogRead(A0));

Server.begin();

Server.on("/", SeiteBauen);

}

void loop()

{

Server.handleClient();

}

void SeiteBauen()

{

// Seite zusammenbauen

// Kopf der HTML-Seite: aktualisierung alle 60 Sekunden

// kann angepasst werden

String Nachricht = "<head><meta http-equiv=\"refresh\" content=\"60\"></head>";

Nachricht += "<h1>Zufallszahlen</h1>";

Nachricht += "<hr>";

// Zufallszahlen anzeigen

for (int i = 0; i < 7; i++)

{

int Zahl = random(Minimum, Maximum);

Nachricht += String(Zahl) + " ";

}

Nachricht += "<hr>";

// Nachricht senden -> Seite anzeigen

Server.send(200, "text/html", Nachricht);

}

RGB-LED

Auf dem Board befindet sich eine RGB-LED. Sie wird mit den festen Namen LED_BLUE, LED_GREEN und LED_RED angesprochen.
Eine Besonderheit ist, dass LOW die jeweilige Farbe einschaltet, HIGH schaltet sie wieder aus.

void setup()
{
  pinMode(LED_BLUE, OUTPUT);
  pinMode(LED_GREEN, OUTPUT);
  pinMode(LED_RED, OUTPUT);
}

void loop()
{
  digitalWrite(LED_BLUE, LOW);
  delay(1000);
  digitalWrite(LED_BLUE, HIGH);

  delay(1000);
  digitalWrite(LED_RED, LOW);
  delay(1000);
  digitalWrite(LED_RED, HIGH);

  delay(1000);
  digitalWrite(LED_GREEN, LOW);
  delay(1000);
  digitalWrite(LED_GREEN, HIGH);
  delay(1000);
}

void setup()

{

pinMode(LED_BLUE, OUTPUT);

pinMode(LED_GREEN, OUTPUT);

pinMode(LED_RED, OUTPUT);

}

void loop()

{

digitalWrite(LED_BLUE, LOW);

delay(1000);

digitalWrite(LED_BLUE, HIGH);

delay(1000);

digitalWrite(LED_RED, LOW);

delay(1000);

digitalWrite(LED_RED, HIGH);

delay(1000);

digitalWrite(LED_GREEN, LOW);

delay(1000);

digitalWrite(LED_GREEN, HIGH);

delay(1000);

}

Bootloader zurücksetzen

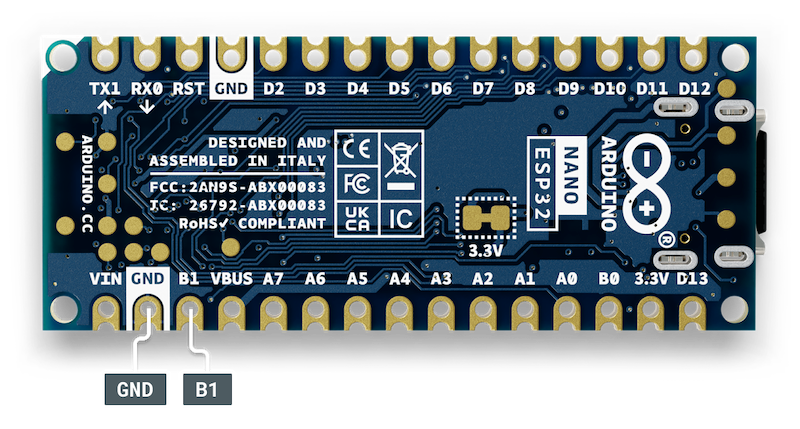

GND und B1 mit Kabel überbrücken

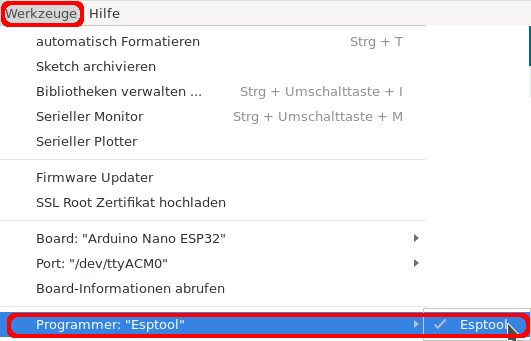

Kontrollieren, ob das richtige Board ausgewählt wurde und als Programmer Esptool gesetzt ist:

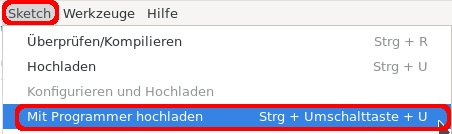

Sketch -> mit Programmer hochladen

Reset-Knopf drücken

Fehlermeldungen (Linux)

No DFU capable USB device available

Die Berechtigungen für das udev-Subsystem müssen angepasst werden. Ich habe dazu dieses 🔗Script (abgerufen am 04.12.24) verwendet. Außerdem muss das Programm dfu-util installiert werden.

Failed to connect to ESP32: No serial data received
No module named ’serial‘

Die Python-Erweiterung python-pyserial muss installiert werden.

Letzte Aktualisierung: Feb. 21, 2026 @ 13:37
