Wetterdaten von Openweather mit der API 4.0 auf einem TFT anzeigen – Projekte für Arduino und ESP32-Mikrocontroller

Ziel des Projekts

Mit der API (Application Programming Interface = Programmierschnittstelle) von Openweathermap.org und den damit erhobenen Daten sollen die Wetterdaten auf einem TFT-Display mit 320×240 Pixeln und einem ESP32 2,8 Zoll TFT (CYD) angezeigt werden. Die Schriftarten werden von der Bibliothel u8g2 zur Verfügung gestellt.

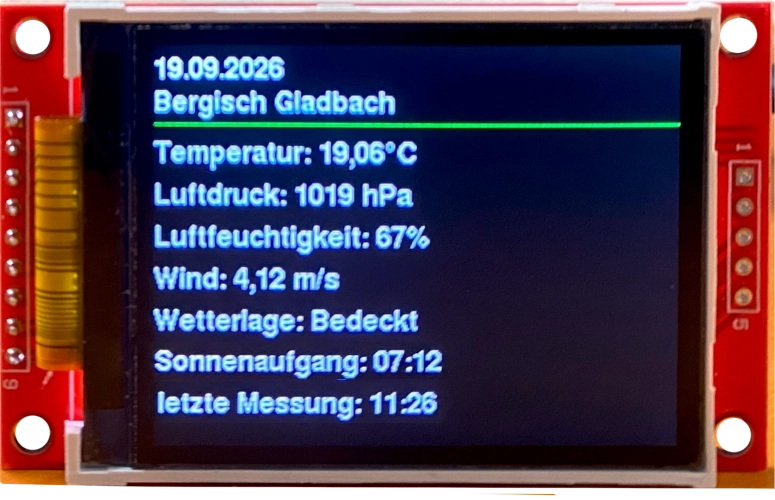

Darstellung der Daten

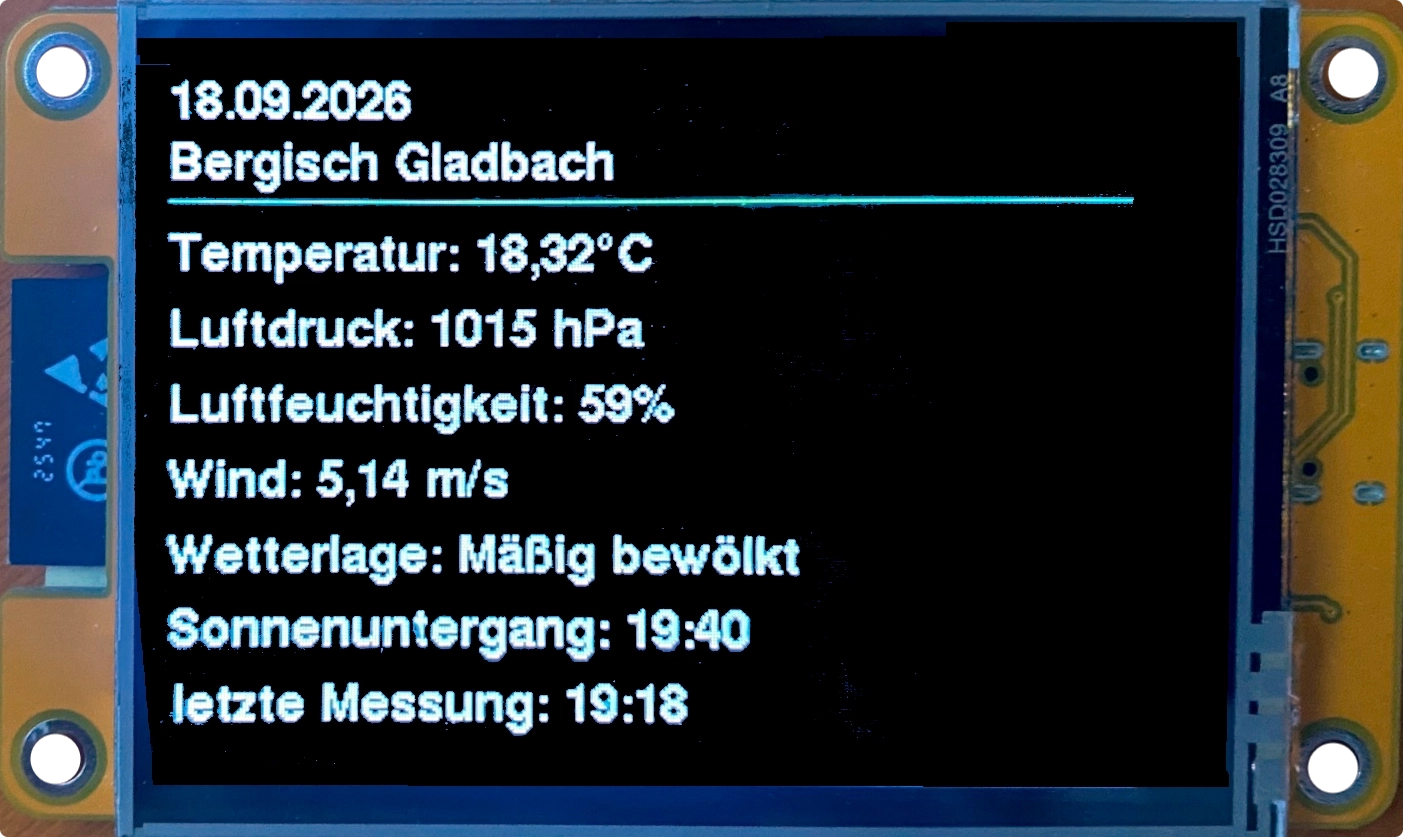

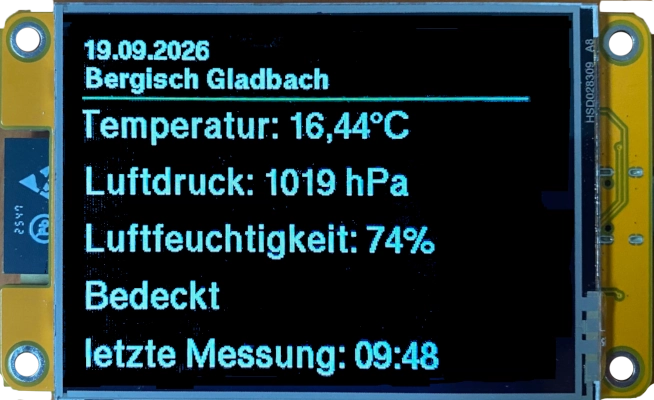

ESP32 2,8 Zoll TFT (CYD) 320×240 Pixel Kurzversion

Info

⇒Pinbelegung verschiedener TFT-Displays 320×240 Pixel

Vorbereitung

Zunächst benötigst du einen API-Schlüssel von Openweathermap.org:

⤷https://openweathermap.org/api/one-call-4?collection=one_call_api#concept

Achtung

Um den Zugang zu nutzen, musst du deine Zahlungsdaten hinterlegen.

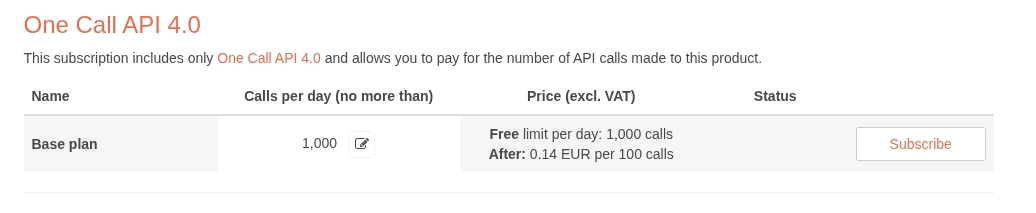

Der API-Schlüssel erlaubt 1000 kostenlose Zugriffe am Tag. Das entspricht einem Zugriff alle 86,4 Sekunden.
Quelle: ⤷https://openweathermap.org/full-price

Um sicherzugehen kannst du die Anzahl der Zugriffe beschränken:
Quelle: ⤷ https://home.openweathermap.org/subscriptions

Du kannst die Anzahl der Zugriffe feststellen:

Quelle: ⤷ https://home.openweathermap.org/statistics/onecall_40

Benötigte Bauteile

ESP32-Mikrocontroller/ESP8266-Mikrocontroller
TFT
Leitungsdrähte

Leider werden viele Namen für den ⇒SPI-Bus verwendet.

Pinbelegung der Mikrocontroller (Beispiele)

ESP32-Wroom

Nano ESP32

Wemos D1

XIAO-ESP32-C3

Board installieren

Benötigte Bibliotheken

TFT 320×240 Pixel/ESP32 CYD 320×240 Pixel

Erläuterung zu JSON

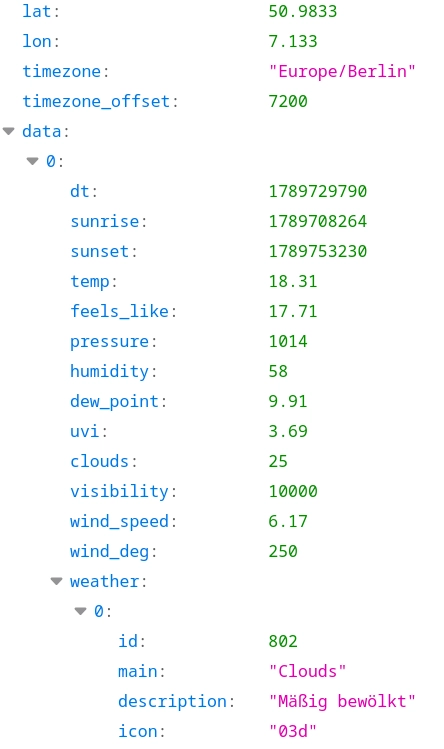

JSON (JavaScript Object Notation) dient dem Austausch von Daten zwischen einem Server und einer Webanwendung. JSON-Daten sind eine Sammlung von Schlüssel-Wert-Paaren. Die Bibliothek filtert aus den Rohdaten diese Schlüssel-Wert-Paare heraus.

Die Daten für dt, sunrise und sunset werden im Unixformat angegeben (Anzahl der Sekunden seit 1.1.1970 0 Uhr UTC). Zu UTC müssen 3600 bzw. 7200 Sekunden addiert werden (MEZ -> eine Stunde voraus, MESZ -> zwei Stunden voraus).

Abruf der Daten von openweathermap.org

Vorbereitung

Du benötigst die Geokoordinaten (Längengrad = lon, Breitengrad = lat) des gewünschten Orts. Am einfachsten geht das mit ⤷Openweathermap selbst.

Aufruf der API

https://api.openweathermap.org/data/4.0/onecall/current?lat=50.9833&lon=7.133&units=metric&lang=en&appid=6305124dd1f92d1a7cf5eaxxxxxxxxxx&lang=de

1	https://api.openweathermap.org/data/4.0/onecall/current?lat=50.9833&lon=7.133&units=metric&lang=en&appid=6305124dd1f92d1a7cf5eaxxxxxxxxxx&lang=de

lat, lon -> Breitengrad, Längengrad
APPID -> deine APPID
units=metric -> metrische Maßangaben, die Temperatur wird als Standard in Kelvin angezeigt
lang=de -> Ausgabe der Beschreibungen auf deutsch

Das Programm für TFT 320 ✕ 240

Einbinden der Bibliotheken und Definition der Variablen

Der einzige Unterschied zwischen den Mikrocontrollern ist die Zuordnung der SPI-Pins ab Zeile 21.
Die benötigten WiFi-Bibliotheken werden entsprechend (ESP32 oder ESP8266) ausgewählt.

#ifdef ESP32
  #include "WiFi.h"
  #include "HTTPClient.h"
#else
  #include "ESP8266WiFi.h"
  #include "ESP8266HTTPClient.h"
#endif

#include "WiFi.h"
#include "HTTPClient.h"
#include "ArduinoJson.h"
#include "NTP3.h"
#include "TimeLib.h"
#include "Adafruit_ILI9341.h"
#include "U8g2_for_Adafruit_GFX.h"
#include "WiFiMulti.h"

WiFiMulti WiFiNetzwerke;
WiFiUDP wifiUdp;
NTP3 ntp(wifiUdp);

// u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// Wemos D1 Mini/NodeMCU
// #define TFT_CS       D8
// #define TFT_RST      D1
// #define TFT_DC       D2

// XIAO
// #define TFT_CS       D7
// #define TFT_RST      D1
// #define TFT_DC       D2

// Arduino Nano ESP32
// #define TFT_CS       10
// #define TFT_RST       9
// #define TFT_DC        8

// SPI-Pins ESP32-C6
// #define TFT_CS       18
// #define TFT_RST       3
// #define TFT_DC        2

// ESP32-WROOM
// #define TFT_CS        5
// #define TFT_RST       4
// #define TFT_DC        2

// ESP32-S3
// #define TFT_CS       10
// #define TFT_RST       5
// #define TFT_DC        4

// ESP32-C6-Zero
// #define TFT_CS       18
// #define TFT_RST       3
// #define TFT_DC        2

// ESP32-C3 Zero/ESP32-C3 Super Mini
// #define TFT_CS         7
// #define TFT_RST        3
// #define TFT_DC         2

// ESP32-S3 Super Mini
// #define TFT_CS        10
// #define TFT_RST        2
// #define TFT_DC         3

// ESP32-C5 Zero
// #define TFT_CS         6
// #define TFT_RST        5
// #define TFT_DC         4

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0


// Daten für die API von Openweather -> muss angepasst werden
String APIKey = "6305124dd1f92d1a7cf5eaxxxxxxxxxx";

// lon = longitude = Breitengrad, lat = latitude = Längengrad
// mit Kartenprogramm oder Openweathermap bestimmen
String Koordinaten = "&lat=50.9833&lon=7.133";
String Stadt ="Bergisch Gladbach";

/*
  Aktualisierungs-Intervall
  1000 Zugriffe pro Tag kostenlos
  86.400 Sekunden = 1 Tag -> Abruf alle 86,4 Sekunden möglich
  zu Testzwecken das Intervall kurz halten und später
  auf 10 Minuten (oder länger) setzen
*/
unsigned long Intervall = 600000;

// String für die vom Server gelieferten Daten
String JSONDaten;

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

#ifdef ESP32

#include "WiFi.h"

#include "HTTPClient.h"

#else

#include "ESP8266WiFi.h"

#include "ESP8266HTTPClient.h"

#endif

#include "WiFi.h"

#include "HTTPClient.h"

#include "ArduinoJson.h"

#include "NTP3.h"

#include "TimeLib.h"

#include "Adafruit_ILI9341.h"

#include "U8g2_for_Adafruit_GFX.h"

#include "WiFiMulti.h"

WiFiMulti WiFiNetzwerke;

WiFiUDP wifiUdp;

NTP3 ntp(wifiUdp);

// u8g2Schriften

U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// Wemos D1 Mini/NodeMCU

// #define TFT_CS D8

// #define TFT_RST D1

// #define TFT_DC D2

// XIAO

// #define TFT_CS D7

// #define TFT_RST D1

// #define TFT_DC D2

// Arduino Nano ESP32

// #define TFT_CS 10

// #define TFT_RST 9

// #define TFT_DC 8

// SPI-Pins ESP32-C6

// #define TFT_CS 18

// #define TFT_RST 3

// #define TFT_DC 2

// ESP32-WROOM

// #define TFT_CS 5

// #define TFT_RST 4

// #define TFT_DC 2

// ESP32-S3

// #define TFT_CS 10

// #define TFT_RST 5

// #define TFT_DC 4

// ESP32-C6-Zero

// #define TFT_CS 18

// #define TFT_RST 3

// #define TFT_DC 2

// ESP32-C3 Zero/ESP32-C3 Super Mini

// #define TFT_CS 7

// #define TFT_RST 3

// #define TFT_DC 2

// ESP32-S3 Super Mini

// #define TFT_CS 10

// #define TFT_RST 2

// #define TFT_DC 3

// ESP32-C5 Zero

// #define TFT_CS 6

// #define TFT_RST 5

// #define TFT_DC 4

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

// Farben

#define SCHWARZ 0x0000

#define WEISS 0xFFFF

#define BLAU 0x001F

#define ROT 0xF800

#define GRUEN 0x07E0

#define CYAN 0x07FF

#define MAGENTA 0xF81F

#define GELB 0xFFE0

#define BRAUN 0x9A60

#define GRAU 0x7BEF

#define GRUENGELB 0xB7E0

#define DUNKELCYAN 0x03EF

#define ORANGE 0xFDA0

#define PINK 0xFE19

#define BORDEAUX 0xA000

#define HELLBLAU 0x867D

#define VIOLETT 0x915C

#define SILBER 0xC618

#define GOLD 0xFEA0

// Daten für die API von Openweather -> muss angepasst werden

String APIKey = "6305124dd1f92d1a7cf5eaxxxxxxxxxx";

// lon = longitude = Breitengrad, lat = latitude = Längengrad

// mit Kartenprogramm oder Openweathermap bestimmen

String Koordinaten = "&lat=50.9833&lon=7.133";

String Stadt ="Bergisch Gladbach";

Aktualisierungs-Intervall

1000 Zugriffe pro Tag kostenlos

86.400 Sekunden = 1 Tag -> Abruf alle 86,4 Sekunden möglich

zu Testzwecken das Intervall kurz halten und später

auf 10 Minuten (oder länger) setzen

unsigned long Intervall = 600000;

// String für die vom Server gelieferten Daten

String JSONDaten;

Der setup-Teil

void setup()
{
  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  Serial.begin(9600);

  // Stations-Modus
  WiFi.mode(WIFI_STA);
  WiFi.setSleep(false);
  WiFi.setAutoReconnect(true);

  /*
    Zeitzone
    CEST: Central European Summertime
    Beginn europäische Sommerzeit letzter Sonntag im März 2 Uhr GMT + 2 Stunden
  */
  ntp.ruleDST("CEST", Last, Sun, Mar, 2, 120);

  // CET: Central European Time
  // Beginn Normalzeit letzter Sonntag im Oktober 3 Uhr GMT + 1 Stunde
  ntp.ruleSTD("CET", Last, Sun, Oct, 3, 60);

  // ntp starten Zeitserver deutscher NTP-Pool
  // Standard: pool.ntp.org
  ntp.begin("de.pool.ntp.org");
  ntp.updateInterval(10000);

  // verfügbare WiFi-Netzwerke
  WiFiNetzwerke.addAP("Router_SSID", "xxxxxxx");
  WiFiNetzwerke.addAP("Repeater_1", "xxxxxxxx");
  WiFiNetzwerke.addAP("Repeater_2", "xxxxxxxx");

  if (WiFiNetzwerke.run() == WL_CONNECTED)
  {
    Serial.println("WiFi verbunden ...");
  }

  tft.begin();
  tft.fillScreen(SCHWARZ);

  // Rotation anpassen
  tft.setRotation(1);
  tft.fillScreen(SCHWARZ);

  delay(2000);
  u8g2Schriften.setFont(u8g2_font_helvB14_tf);
  u8g2Schriften.setForegroundColor(WEISS);
  u8g2Schriften.setBackgroundColor(SCHWARZ);

  u8g2Schriften.setCursor(1, 20);
  u8g2Schriften.print(WiFi.SSID());
  u8g2Schriften.setCursor(1, 60);
  u8g2Schriften.print(WiFi.localIP());
  u8g2Schriften.setCursor(1, 100);
  u8g2Schriften.print("Signal: " + String(WiFi.RSSI()));

  if (ntp.update())
  {
    u8g2Schriften.setCursor(1, 140);
    u8g2Schriften.print(ntp.formattedTime("%H:%M:%S"));
  }
  delay(3000);
}

void setup()

{

// Schriften von u8g2 tft zuordnen

u8g2Schriften.begin(tft);

Serial.begin(9600);

// Stations-Modus

WiFi.mode(WIFI_STA);

WiFi.setSleep(false);

WiFi.setAutoReconnect(true);

Zeitzone

CEST: Central European Summertime

Beginn europäische Sommerzeit letzter Sonntag im März 2 Uhr GMT + 2 Stunden

ntp.ruleDST("CEST", Last, Sun, Mar, 2, 120);

// CET: Central European Time

// Beginn Normalzeit letzter Sonntag im Oktober 3 Uhr GMT + 1 Stunde

ntp.ruleSTD("CET", Last, Sun, Oct, 3, 60);

// ntp starten Zeitserver deutscher NTP-Pool

// Standard: pool.ntp.org

ntp.begin("de.pool.ntp.org");

ntp.updateInterval(10000);

// verfügbare WiFi-Netzwerke

WiFiNetzwerke.addAP("Router_SSID", "xxxxxxx");

WiFiNetzwerke.addAP("Repeater_1", "xxxxxxxx");

WiFiNetzwerke.addAP("Repeater_2", "xxxxxxxx");

if (WiFiNetzwerke.run() == WL_CONNECTED)

{

Serial.println("WiFi verbunden ...");

}

tft.begin();

tft.fillScreen(SCHWARZ);

// Rotation anpassen

tft.setRotation(1);

tft.fillScreen(SCHWARZ);

delay(2000);

u8g2Schriften.setFont(u8g2_font_helvB14_tf);

u8g2Schriften.setForegroundColor(WEISS);

u8g2Schriften.setBackgroundColor(SCHWARZ);

u8g2Schriften.setCursor(1, 20);

u8g2Schriften.print(WiFi.SSID());

u8g2Schriften.setCursor(1, 60);

u8g2Schriften.print(WiFi.localIP());

u8g2Schriften.setCursor(1, 100);

u8g2Schriften.print("Signal: " + String(WiFi.RSSI()));

if (ntp.update())

{

u8g2Schriften.setCursor(1, 140);

u8g2Schriften.print(ntp.formattedTime("%H:%M:%S"));

}

delay(3000);

}

Der loop-Teil

void loop()
{
  String ZeitSonnenaufgang;
  String ZeitSonnenuntergang;

  tft.fillScreen(SCHWARZ);
  u8g2Schriften.setFont(u8g2_font_helvB12_tf);
  u8g2Schriften.setForegroundColor(WEISS);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  u8g2Schriften.setCursor(1, 20);
  if (ntp.update())
  {
    u8g2Schriften.print(ntp.formattedTime("%d.%m:%Y"));
  }
  // Wetterdaten holen, wenn WiFi verbunden ist
  if (WiFi.status() == WL_CONNECTED)
  {
     // Name des Servers und Daten übergeben
    String OpenweatherServer = "http://api.openweathermap.org/data/4.0//onecall/current?" + Koordinaten;
    OpenweatherServer = OpenweatherServer + "&APPID=" + APIKey + "&units=metric&lang=de";

    HTTPClient http;
    http.begin(OpenweatherServer);
    int httpCode = http.GET();
    if (httpCode > 0)
    {
      String ServerAntwort = http.getString();
      JsonDocument JSONDaten;
      deserializeJson(JSONDaten, ServerAntwort);

      // Stadt
      u8g2Schriften.setCursor(1, 40);
      u8g2Schriften.println(Stadt);
      tft.drawFastHLine(1, 47, tft.width(), GRUEN);

      // Temperatur
      double Temperatur = JSONDaten["data"][0]["temp"];
      String AnzeigeTemperatur = String(Temperatur);
      AnzeigeTemperatur.replace(".", ",");
      u8g2Schriften.setCursor(1, 70);
      u8g2Schriften.print("Temperatur: " + AnzeigeTemperatur + "°C");

      // Luftdruck
      u8g2Schriften.setCursor(1, 95);
      u8g2Schriften.print("Luftdruck: ");
      u8g2Schriften.print(String(JSONDaten["data"][0]["pressure"]));
      u8g2Schriften.println(" hPa");
      u8g2Schriften.setCursor(1, 120);
      u8g2Schriften.print("Luftfeuchtigkeit: ");
      u8g2Schriften.print(String(JSONDaten["data"][0]["humidity"]));
      u8g2Schriften.println("%");

      // Windgeschwindigkeit
      double Windgeschwindigkeit = JSONDaten["data"][0]["wind_speed"];
      String AnzeigeWindgeschwindigkeit = String(Windgeschwindigkeit);
      AnzeigeWindgeschwindigkeit.replace(".", ",");
      u8g2Schriften.setCursor(1, 145);
      u8g2Schriften.print("Wind: " + AnzeigeWindgeschwindigkeit);
      u8g2Schriften.println(" m/s");

      // Wetterlage
      u8g2Schriften.setCursor(1, 170);
      u8g2Schriften.print("Wetterlage: " + String(JSONDaten["data"][0]["weather"][0]["description"]));

      // Sonnenaufgang als UNIX-Time
      unsigned long Sonnenaufgang = JSONDaten["data"][0]["sunrise"];
      int StundeSonnenaufgang = hour(Sonnenaufgang);

       // Sommerzeit
       if(ntp.isDST() == 1)
       {
         StundeSonnenaufgang += 2;
       }

       // Normalzeit
       else
       {
         StundeSonnenaufgang += 1;
      }

      int MinuteSonnenaufgang = minute(Sonnenaufgang);
      if(StundeSonnenaufgang > 9) ZeitSonnenaufgang = "0";
      ZeitSonnenaufgang += String(StundeSonnenaufgang) + ":";
      if(MinuteSonnenaufgang < 9) ZeitSonnenaufgang += "0";
      ZeitSonnenaufgang += String(MinuteSonnenaufgang);

      // Sonnenuntergang als UNIX-Time
      unsigned long Sonnenuntergang = JSONDaten["data"][0]["sunset"];
      int StundeSonnenuntergang = hour(Sonnenuntergang);

      // Sommerzeit
      if(ntp.isDST() == 1)
      {
        StundeSonnenuntergang += 2;
      }

      // Normalzeit
      else
      {
        StundeSonnenuntergang += 1;
      }

      int MinuteSonnenuntergang = minute(Sonnenuntergang);
      if(StundeSonnenuntergang < 9) ZeitSonnenuntergang = "0";
      ZeitSonnenuntergang += String(StundeSonnenuntergang) + ":";
      if(MinuteSonnenuntergang < 9) ZeitSonnenuntergang += "0";
      ZeitSonnenuntergang += String(MinuteSonnenuntergang);

      u8g2Schriften.setCursor(1, 195);

      // zwischen 0 und 11 Uhr -> Sonnenaufgang anzeigen
      // zwischen 12 und 23 Uhr Sonnenuntergang anzeigen
      switch (ntp.hours())
      {
        case 0 ... 11:
          u8g2Schriften.print("Sonnenaufgang: " + ZeitSonnenaufgang);
          break;
        case 12 ... 23:
          u8g2Schriften.print("Sonnenuntergang: " + ZeitSonnenuntergang);
          break;
      }
      // letzte Messung entspricht der gerade ermittelten Zeit
      u8g2Schriften.setCursor(1, 220);
      u8g2Schriften.print("letzte Messung: ");

      if (ntp.update())
      {
        u8g2Schriften.print(ntp.formattedTime("%H:%M:%S"));
      }
    }

    else
    {
      if (WiFiNetzwerke.run() == WL_CONNECTED)
      {
        Serial.println("WiFi verbunden ...");
      }
    }
  }
  delay(Intervall);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

void loop()

{

String ZeitSonnenaufgang;

String ZeitSonnenuntergang;

tft.fillScreen(SCHWARZ);

u8g2Schriften.setFont(u8g2_font_helvB12_tf);

u8g2Schriften.setForegroundColor(WEISS);

u8g2Schriften.setBackgroundColor(SCHWARZ);

u8g2Schriften.setCursor(1, 20);

if (ntp.update())

{

u8g2Schriften.print(ntp.formattedTime("%d.%m:%Y"));

}

// Wetterdaten holen, wenn WiFi verbunden ist

if (WiFi.status() == WL_CONNECTED)

{

// Name des Servers und Daten übergeben

String OpenweatherServer = "http://api.openweathermap.org/data/4.0//onecall/current?" + Koordinaten;

OpenweatherServer = OpenweatherServer + "&APPID=" + APIKey + "&units=metric&lang=de";

HTTPClient http;

http.begin(OpenweatherServer);

int httpCode = http.GET();

if (httpCode > 0)

{

String ServerAntwort = http.getString();

JsonDocument JSONDaten;

deserializeJson(JSONDaten, ServerAntwort);

// Stadt

u8g2Schriften.setCursor(1, 40);

u8g2Schriften.println(Stadt);

tft.drawFastHLine(1, 47, tft.width(), GRUEN);

// Temperatur

double Temperatur = JSONDaten["data"][0]["temp"];

String AnzeigeTemperatur = String(Temperatur);

AnzeigeTemperatur.replace(".", ",");

u8g2Schriften.setCursor(1, 70);

u8g2Schriften.print("Temperatur: " + AnzeigeTemperatur + "°C");

// Luftdruck

u8g2Schriften.setCursor(1, 95);

u8g2Schriften.print("Luftdruck: ");

u8g2Schriften.print(String(JSONDaten["data"][0]["pressure"]));

u8g2Schriften.println(" hPa");

u8g2Schriften.setCursor(1, 120);

u8g2Schriften.print("Luftfeuchtigkeit: ");

u8g2Schriften.print(String(JSONDaten["data"][0]["humidity"]));

u8g2Schriften.println("%");

// Windgeschwindigkeit

double Windgeschwindigkeit = JSONDaten["data"][0]["wind_speed"];

String AnzeigeWindgeschwindigkeit = String(Windgeschwindigkeit);

AnzeigeWindgeschwindigkeit.replace(".", ",");

u8g2Schriften.setCursor(1, 145);

u8g2Schriften.print("Wind: " + AnzeigeWindgeschwindigkeit);

u8g2Schriften.println(" m/s");

// Wetterlage

u8g2Schriften.setCursor(1, 170);

u8g2Schriften.print("Wetterlage: " + String(JSONDaten["data"][0]["weather"][0]["description"]));

// Sonnenaufgang als UNIX-Time

unsigned long Sonnenaufgang = JSONDaten["data"][0]["sunrise"];

int StundeSonnenaufgang = hour(Sonnenaufgang);

// Sommerzeit

if(ntp.isDST() == 1)

{

StundeSonnenaufgang += 2;

}

// Normalzeit

else

{

StundeSonnenaufgang += 1;

}

int MinuteSonnenaufgang = minute(Sonnenaufgang);

if(StundeSonnenaufgang > 9) ZeitSonnenaufgang = "0";

ZeitSonnenaufgang += String(StundeSonnenaufgang) + ":";

if(MinuteSonnenaufgang < 9) ZeitSonnenaufgang += "0";

ZeitSonnenaufgang += String(MinuteSonnenaufgang);

// Sonnenuntergang als UNIX-Time

unsigned long Sonnenuntergang = JSONDaten["data"][0]["sunset"];

int StundeSonnenuntergang = hour(Sonnenuntergang);

// Sommerzeit

if(ntp.isDST() == 1)

{

StundeSonnenuntergang += 2;

}

// Normalzeit

else

{

StundeSonnenuntergang += 1;

}

int MinuteSonnenuntergang = minute(Sonnenuntergang);

if(StundeSonnenuntergang < 9) ZeitSonnenuntergang = "0";

ZeitSonnenuntergang += String(StundeSonnenuntergang) + ":";

if(MinuteSonnenuntergang < 9) ZeitSonnenuntergang += "0";

ZeitSonnenuntergang += String(MinuteSonnenuntergang);

u8g2Schriften.setCursor(1, 195);

// zwischen 0 und 11 Uhr -> Sonnenaufgang anzeigen

// zwischen 12 und 23 Uhr Sonnenuntergang anzeigen

switch (ntp.hours())

{

case 0 ... 11:

u8g2Schriften.print("Sonnenaufgang: " + ZeitSonnenaufgang);

break;

case 12 ... 23:

u8g2Schriften.print("Sonnenuntergang: " + ZeitSonnenuntergang);

break;

}

// letzte Messung entspricht der gerade ermittelten Zeit

u8g2Schriften.setCursor(1, 220);

u8g2Schriften.print("letzte Messung: ");

if (ntp.update())

{

u8g2Schriften.print(ntp.formattedTime("%H:%M:%S"));

}

else

{

if (WiFiNetzwerke.run() == WL_CONNECTED)

{

Serial.println("WiFi verbunden ...");

}

delay(Intervall);

}

ESP32 2,8 Zoll TFT (CYD) 320×240 Pixel

Kurzversion in größerer Schrift

#include "WiFi.h"
#include "HTTPClient.h"
#include "ArduinoJson.h"
#include "NTP3.h"
#include "Adafruit_ILI9341.h"
#include "U8g2_for_Adafruit_GFX.h"
#include "WiFiMulti.h"

WiFiMulti WiFiNetzwerke;
WiFiUDP wifiUdp;
NTP3 ntp(wifiUdp);

// JSONDaten u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

#define TFT_BL   21
#define TFT_CS   15
#define TFT_DC    2
#define TFT_MISO 12
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_RST  -1

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST, TFT_MISO);

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

// Daten für die API von Openweather -> muss angepasst werden
String APIKey = "6305124dd1f92d1a7cf5eaxxxxxxxxxx";

// lon = longitude = Breitengrad, lat = latitude = Längengrad
// mit Kartenprogramm oder Openweathermap bestimmen
String Koordinaten = "&lat=50.9833&lon=7.133";
String Stadt ="Bergisch Gladbach";

/*
  Aktualisierungs-Intervall
  1000 Zugriffe pro Tag kostenlos
  86.400 Sekunden = 1 Tag -> Abruf alle 86,4 Sekunden möglich
  zu Testzwecken das Intervall kurz halten und später
  auf 10 Minuten (oder länger) setzen
*/
unsigned long Intervall = 600000;

// String für die vom Server gelieferten Daten
String JSONDaten;

void setup()
{
  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  Serial.begin(9600);

  // Stations-Modus
  WiFi.mode(WIFI_STA);
  WiFi.setSleep(false);
  WiFi.setAutoReconnect(true);

  /*
    Zeitzone
    CEST: Central European Summertime
    Beginn europäische Sommerzeit letzter Sonntag im März 2 Uhr GMT + 2 Stunden
  */
  ntp.ruleDST("CEST", Last, Sun, Mar, 2, 120);

  // CET: Central European Time
  // Beginn Normalzeit letzter Sonntag im Oktober 3 Uhr GMT + 1 Stunde
  ntp.ruleSTD("CET", Last, Sun, Oct, 3, 60);

  // ntp starten Zeitserver deutscher NTP-Pool
  ntp.begin("de.pool.ntp.org");
  ntp.updateInterval(10000);

  // verfügbare WiFi-Netzwerke
  WiFiNetzwerke.addAP("Router_SSID", "xxxxxxxx");
  WiFiNetzwerke.addAP("Repeater_1", "xxxxxxxx");
  WiFiNetzwerke.addAP("Repeater_2", "xxxxxxxx");

  if (WiFiNetzwerke.run() == WL_CONNECTED)
  {
    Serial.println("WiFi verbunden ...");
  }

  // Backlight einschalten
  pinMode(TFT_BL, OUTPUT);
  digitalWrite(TFT_BL, HIGH);
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(SCHWARZ);

  delay(2000);
  u8g2Schriften.setFont(u8g2_font_helvB14_tf);
  u8g2Schriften.setForegroundColor(WEISS);
  u8g2Schriften.setBackgroundColor(SCHWARZ);
  tft.fillScreen(SCHWARZ);
  u8g2Schriften.setCursor(1, 20);
  u8g2Schriften.print(WiFi.SSID());
  u8g2Schriften.setCursor(1, 60);
  u8g2Schriften.print(WiFi.localIP());
  u8g2Schriften.setCursor(1, 100);
  u8g2Schriften.print("Signal: " + String(WiFi.RSSI()));

  if (ntp.update())
  {
    u8g2Schriften.setCursor(1, 140);
    u8g2Schriften.print(ntp.formattedTime("%H:%M:%S"));
  }
  delay(3000);
}

void loop()
{
  tft.fillScreen(SCHWARZ);
  u8g2Schriften.setFont(u8g2_font_helvB12_tf);
  u8g2Schriften.setForegroundColor(WEISS);
  u8g2Schriften.setBackgroundColor(SCHWARZ);

  u8g2Schriften.setCursor(1, 20);

  if (ntp.update())
  {
    u8g2Schriften.print(ntp.formattedTime("%d.%m:%Y"));
  }

  // Wetterdaten holen, wenn WiFi verbunden ist
  if (WiFi.status() == WL_CONNECTED)
  {
     // Name des Servers und Daten übergeben
    String OpenweatherServer = "http://api.openweathermap.org/data/4.0//onecall/current?" + Koordinaten;
    OpenweatherServer = OpenweatherServer + "&APPID=" + APIKey + "&units=metric&lang=de";;

    HTTPClient http;
    http.begin(OpenweatherServer);
    int httpCode = http.GET();
    if (httpCode > 0)
    {
      String ServerAntwort = http.getString();
      Serial.println(ServerAntwort);
      JsonDocument JSONDaten;
      deserializeJson(JSONDaten, ServerAntwort);

     // Stadt
      u8g2Schriften.setCursor(1, 40);
      u8g2Schriften.println(Stadt);
      tft.drawFastHLine(1, 47, tft.width(), GRUEN);

      u8g2Schriften.setFont(u8g2_font_helvB18_tf);

      // Temperatur
      double Temperatur = JSONDaten["data"][0]["temp"];
      String AnzeigeTemperatur = String(Temperatur);
      AnzeigeTemperatur.replace(".", ",");

      u8g2Schriften.setCursor(1, 75);
      u8g2Schriften.print("Temperatur: " + AnzeigeTemperatur + "°C");

      // Luftdruck
      u8g2Schriften.setCursor(1, 115);
      u8g2Schriften.print("Luftdruck: ");
      u8g2Schriften.print(String(JSONDaten["data"][0]["pressure"]));
      u8g2Schriften.println(" hPa");

      // Luftfeuchtigkeit
      u8g2Schriften.setCursor(1, 155);
      u8g2Schriften.print("Luftfeuchtigkeit: ");
      u8g2Schriften.print(String(JSONDaten["data"][0]["humidity"]));
      u8g2Schriften.println("%");

      // Wetterlage
      u8g2Schriften.setCursor(1, 195);
      u8g2Schriften.print(String(JSONDaten["data"][0]["weather"][0]["description"]));

      // letzte Messung entspricht der gerade ermittelten Zeit
      u8g2Schriften.setCursor(1, 235);
      u8g2Schriften.print("letzte Messung: ");

      if (ntp.update())
      {
        u8g2Schriften.print(ntp.formattedTime("%H:%M:%S"));
      }
    }

    else
    {
      if (WiFiNetzwerke.run() == WL_CONNECTED)
      {
        Serial.println("WiFi verbunden ...");
      }
    }
  }

  delay(Intervall);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

#include "WiFi.h"

#include "HTTPClient.h"

#include "ArduinoJson.h"

#include "NTP3.h"

#include "Adafruit_ILI9341.h"

#include "U8g2_for_Adafruit_GFX.h"

#include "WiFiMulti.h"

WiFiMulti WiFiNetzwerke;

WiFiUDP wifiUdp;

NTP3 ntp(wifiUdp);

// JSONDaten u8g2Schriften

U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

#define TFT_BL 21

#define TFT_CS 15

#define TFT_DC 2

#define TFT_MISO 12

#define TFT_MOSI 13

#define TFT_SCLK 14

#define TFT_RST -1

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST, TFT_MISO);

// Farben

#define SCHWARZ 0x0000

#define WEISS 0xFFFF

#define BLAU 0x001F

#define ROT 0xF800

#define GRUEN 0x07E0

#define CYAN 0x07FF

#define MAGENTA 0xF81F

#define GELB 0xFFE0

#define BRAUN 0x9A60

#define GRAU 0x7BEF

#define GRUENGELB 0xB7E0

#define DUNKELCYAN 0x03EF

#define ORANGE 0xFDA0

#define PINK 0xFE19

#define BORDEAUX 0xA000

#define HELLBLAU 0x867D

#define VIOLETT 0x915C

#define SILBER 0xC618

#define GOLD 0xFEA0

// NTP-Server aus dem Pool

#define Zeitserver "de.pool.ntp.org"

// Daten für die API von Openweather -> muss angepasst werden

String APIKey = "6305124dd1f92d1a7cf5eaxxxxxxxxxx";

// lon = longitude = Breitengrad, lat = latitude = Längengrad

// mit Kartenprogramm oder Openweathermap bestimmen

String Koordinaten = "&lat=50.9833&lon=7.133";

String Stadt ="Bergisch Gladbach";

Aktualisierungs-Intervall

1000 Zugriffe pro Tag kostenlos

86.400 Sekunden = 1 Tag -> Abruf alle 86,4 Sekunden möglich

zu Testzwecken das Intervall kurz halten und später

auf 10 Minuten (oder länger) setzen

unsigned long Intervall = 600000;

// String für die vom Server gelieferten Daten

String JSONDaten;

void setup()

{

// Schriften von u8g2 tft zuordnen

u8g2Schriften.begin(tft);

Serial.begin(9600);

// Stations-Modus

WiFi.mode(WIFI_STA);

WiFi.setSleep(false);

WiFi.setAutoReconnect(true);

Zeitzone

CEST: Central European Summertime

Beginn europäische Sommerzeit letzter Sonntag im März 2 Uhr GMT + 2 Stunden

ntp.ruleDST("CEST", Last, Sun, Mar, 2, 120);

// CET: Central European Time

// Beginn Normalzeit letzter Sonntag im Oktober 3 Uhr GMT + 1 Stunde

ntp.ruleSTD("CET", Last, Sun, Oct, 3, 60);

// ntp starten Zeitserver deutscher NTP-Pool

ntp.begin("de.pool.ntp.org");

ntp.updateInterval(10000);

// verfügbare WiFi-Netzwerke

WiFiNetzwerke.addAP("Router_SSID", "xxxxxxxx");

WiFiNetzwerke.addAP("Repeater_1", "xxxxxxxx");

WiFiNetzwerke.addAP("Repeater_2", "xxxxxxxx");

if (WiFiNetzwerke.run() == WL_CONNECTED)

{

Serial.println("WiFi verbunden ...");

}

// Backlight einschalten

pinMode(TFT_BL, OUTPUT);

digitalWrite(TFT_BL, HIGH);

tft.begin();

tft.setRotation(1);

tft.fillScreen(SCHWARZ);

delay(2000);

u8g2Schriften.setFont(u8g2_font_helvB14_tf);

u8g2Schriften.setForegroundColor(WEISS);

u8g2Schriften.setBackgroundColor(SCHWARZ);

tft.fillScreen(SCHWARZ);

u8g2Schriften.setCursor(1, 20);

u8g2Schriften.print(WiFi.SSID());

u8g2Schriften.setCursor(1, 60);

u8g2Schriften.print(WiFi.localIP());

u8g2Schriften.setCursor(1, 100);

u8g2Schriften.print("Signal: " + String(WiFi.RSSI()));

if (ntp.update())

{

u8g2Schriften.setCursor(1, 140);

u8g2Schriften.print(ntp.formattedTime("%H:%M:%S"));

}

delay(3000);

}

void loop()

{

tft.fillScreen(SCHWARZ);

u8g2Schriften.setFont(u8g2_font_helvB12_tf);

u8g2Schriften.setForegroundColor(WEISS);

u8g2Schriften.setBackgroundColor(SCHWARZ);

u8g2Schriften.setCursor(1, 20);

if (ntp.update())

{

u8g2Schriften.print(ntp.formattedTime("%d.%m:%Y"));

}

// Wetterdaten holen, wenn WiFi verbunden ist

if (WiFi.status() == WL_CONNECTED)

{

// Name des Servers und Daten übergeben

String OpenweatherServer = "http://api.openweathermap.org/data/4.0//onecall/current?" + Koordinaten;

OpenweatherServer = OpenweatherServer + "&APPID=" + APIKey + "&units=metric&lang=de";;

HTTPClient http;

http.begin(OpenweatherServer);

int httpCode = http.GET();

if (httpCode > 0)

{

String ServerAntwort = http.getString();

Serial.println(ServerAntwort);

JsonDocument JSONDaten;

deserializeJson(JSONDaten, ServerAntwort);

// Stadt

u8g2Schriften.setCursor(1, 40);

u8g2Schriften.println(Stadt);

tft.drawFastHLine(1, 47, tft.width(), GRUEN);

u8g2Schriften.setFont(u8g2_font_helvB18_tf);

// Temperatur

double Temperatur = JSONDaten["data"][0]["temp"];

String AnzeigeTemperatur = String(Temperatur);

AnzeigeTemperatur.replace(".", ",");

u8g2Schriften.setCursor(1, 75);

u8g2Schriften.print("Temperatur: " + AnzeigeTemperatur + "°C");

// Luftdruck

u8g2Schriften.setCursor(1, 115);

u8g2Schriften.print("Luftdruck: ");

u8g2Schriften.print(String(JSONDaten["data"][0]["pressure"]));

u8g2Schriften.println(" hPa");

// Luftfeuchtigkeit

u8g2Schriften.setCursor(1, 155);

u8g2Schriften.print("Luftfeuchtigkeit: ");

u8g2Schriften.print(String(JSONDaten["data"][0]["humidity"]));

u8g2Schriften.println("%");

// Wetterlage

u8g2Schriften.setCursor(1, 195);

u8g2Schriften.print(String(JSONDaten["data"][0]["weather"][0]["description"]));

// letzte Messung entspricht der gerade ermittelten Zeit

u8g2Schriften.setCursor(1, 235);

u8g2Schriften.print("letzte Messung: ");

if (ntp.update())

{

u8g2Schriften.print(ntp.formattedTime("%H:%M:%S"));

}

else

{

if (WiFiNetzwerke.run() == WL_CONNECTED)

{

Serial.println("WiFi verbunden ...");

}

delay(Intervall);

}

Quellen

Ziel des Projekts

Darstellung der Daten

Vorbereitung

Benötigte Bauteile

Pinbelegung der Mikrocontroller (Beispiele)

ESP32-Wroom

Nano ESP32

Wemos D1

XIAO-ESP32-C3

Board installieren

Benötigte Bibliotheken

Erläuterung zu JSON

Abruf der Daten von openweathermap.org

Vorbereitung

Aufruf der API

Das Programm für TFT 320 ✕ 240

Einbinden der Bibliotheken und Definition der Variablen

Der setup-Teil

Der loop-Teil

ESP32 2,8 Zoll TFT (CYD) 320×240 Pixel

Kurzversion in größerer Schrift

Quellen

Ähnliche Projekte
