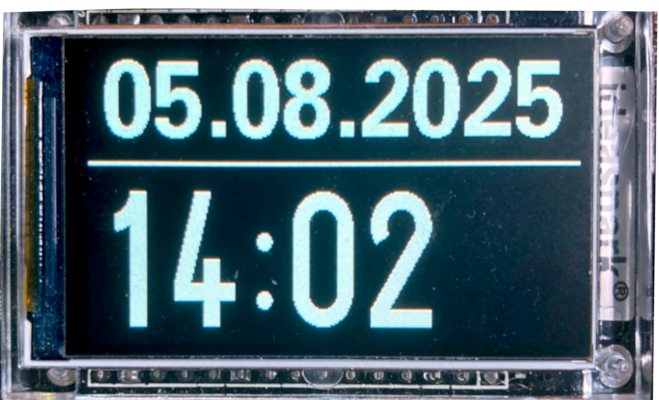

IdeaSpark ESP32 mit TFT 320×170 Pixel
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 |
#include "WiFi.h" #include "time.h" #include "Adafruit_ST7789.h" #include "U8g2_for_Adafruit_GFX.h" #define TFT_CS 15 #define TFT_RST 4 #define TFT_DC 2 // Farben #define SCHWARZ 0x0000 #define WEISS 0xFFFF #define BLAU 0x001F #define ROT 0xF800 #define GRUEN 0x07E0 #define CYAN 0x07FF #define MAGENTA 0xF81F #define GELB 0xFFE0 #define BRAUN 0x9A60 #define GRAU 0x7BEF #define GRUENGELB 0xB7E0 #define DUNKELCYAN 0x03EF #define ORANGE 0xFDA0 #define PINK 0xFE19 #define BORDEAUX 0xA000 #define HELLBLAU 0x867D #define VIOLETT 0x915C #define SILBER 0xC618 #define GOLD 0xFEA0 int Vordergrundfarbe = WEISS; int Hintergrundfarbe = SCHWARZ; #define TFT_CS 15 #define TFT_RST 4 #define TFT_DC 2 Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST); // Objekt u8g2Schriften U8G2_FOR_ADAFRUIT_GFX u8g2Schriften; // WiFi-Daten char Router[] = "Router_SSID"; char Passwort[] = "xxxxxxxx"; // NTP-Server aus dem Pool #define Zeitserver "de.pool.ntp.org" /* Liste der Zeitzonen https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv Zeitzone CET = Central European Time -1 -> 1 Stunde zurück CEST = Central European Summer Time von M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr */ #define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03" // time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr time_t aktuelleZeit; /* Struktur tm tm_hour -> Stunde: 0 bis 23 tm_min -> Minuten: 0 bis 59 tm_sec -> Sekunden 0 bis 59 tm_mday -> Tag 1 bis 31 tm_mon -> Monat: 0 (Januar) bis 11 (Dezember) tm_year -> Jahre seit 1900 tm_yday -> vergangene Tage seit 1. Januar des Jahres tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time) */ tm Zeit; // Variablen für die Zeit int Stunden, Minuten, Sekunden; // Start wird nur beim ersten Start für den Aufbau des TFTs benötigt bool Start = true; unsigned long Zeitmessung = 0; void setup() { // Schriften von u8g2 tft zuordnen u8g2Schriften.begin(tft); // Zeitzone: Parameter für die zu ermittelnde Zeit configTzTime(Zeitzone, Zeitserver); WiFi.mode(WIFI_STA); // WiFi starten WiFi.begin(Router, Passwort); Serial.println("------------------------"); while (WiFi.status() != WL_CONNECTED) { delay(200); Serial.print("."); } Serial.println(); Serial.print("Verbunden mit "); Serial.println(Router); Serial.print("IP über DHCP: "); Serial.println(WiFi.localIP()); // Zeit holen time(&aktuelleZeit); // localtime_r -> Zeit in die lokale Zeitzone setzen localtime_r(&aktuelleZeit, &Zeit); // beim Start entspricht das Datum der Unixtime: 1.1.1970 // Datum/Kalender sollen erst angezeigt werden, wenn das Datum korrekt ist String Jahr = String(Zeit.tm_year + 1900); int Zaehler = 0; // String Jahr nach "1970" durchsuchen int Suche = Jahr.indexOf("1970"); Serial.println("-------------------------"); Serial.println("Datum und Zeit holen (maximal 90 Sekunden)..."); // solange die Suche nicht erfolgreich ist while (Suche != -1) { // aktuelle Zeit holen time(&aktuelleZeit); // localtime_r -> Zeit in die lokale Zeitzone setzen localtime_r(&aktuelleZeit, &Zeit); Jahr = String(Zeit.tm_year + 1900); // String Jahr nach "1970" durchsuchen Suche = Jahr.indexOf("1970"); // Zeit in Stunden, Minuten und Sekunden Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec); delay(1000); Zaehler++; if (Zaehler >= 90) { Serial.println(); Serial.println("Datum und Zeit konnte innerhalb von " + String(Zaehler) + " Sekunden nicht geholt werden"); Serial.println("Programm wird beendet"); // Programm beenden while (1); } Serial.print("."); } Serial.println(); // Datum/Zeit erfolgreich synchronisiert if (Suche == -1) { Serial.println("-------------------------"); Serial.println("Datum/Zeit erfolgreich synchronisiert ..."); if (Zeit.tm_mday < 10) Serial.print("0"); Serial.print(Zeit.tm_mday); Serial.print("."); // Monat: führende 0 ergänzen if (Zeit.tm_mon < 9) Serial.print("0"); // Zählung beginnt mit 0 -> +1 Serial.print(Zeit.tm_mon + 1); Serial.print("."); // Anzahl Jahre seit 1900 Serial.println(Zeit.tm_year + 1900); if (Zeit.tm_hour < 10) Serial.print("0"); Serial.print(Zeit.tm_hour); Serial.print(":"); if (Zeit.tm_min < 10) Serial.print("0"); Serial.print(Zeit.tm_min); Serial.print(":"); if (Zeit.tm_sec < 10) Serial.print("0"); Serial.println(Zeit.tm_sec); Serial.println("-------------------------"); } // Zeit in Stunden, Minuten und Sekunden Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec; // TFT starten tft.init(170, 320); // Rotation anpassen Querformat tft.setRotation(1); tft.fillScreen(Hintergrundfarbe); u8g2Schriften.setForegroundColor(Vordergrundfarbe); u8g2Schriften.setBackgroundColor(Hintergrundfarbe); u8g2Schriften.setFont(u8g2_font_fub42_tf); ZeigeDatum(); Zeitmessung = millis() + 1000; } void loop() { // Start = true // -> Zeit einmalig synchronisieren if (Start) { Start = false; // Zeit jede Minute mit Zeitserver synchronisieren // aktuelle Zeit holen time(&aktuelleZeit); // localtime_r -> Zeit in die lokale Zeitzone setzen localtime_r(&aktuelleZeit, &Zeit); // Zeit in Stunden, Minuten und Sekunden Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec); ZeitAnzeigen(); } // Sekunden weiter zählen if (Zeitmessung < millis()) { Zeitmessung += 1000; Sekunden++; if (Sekunden == 60) { // Zeit jede Minute mit Zeitserver synchronisieren // aktuelle Zeit holen time(&aktuelleZeit); // localtime_r -> Zeit in die lokale Zeitzone setzen localtime_r(&aktuelleZeit, &Zeit); // Zeit in Stunden, Minuten und Sekunden Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec); // Mitternacht // -> Wechsel des Datums anzeigen if (Stunden == 0 && Minuten == 0) { Serial.println("neues Datum"); ZeigeDatum(); } ZeitAnzeigen(); } } } void ZeitAnzeigen() { // nur den Bereich der Zeit löschen tft.fillRect(1, 75, tft.width(), tft.height(), Hintergrundfarbe); u8g2Schriften.setFont(u8g2_font_logisoso78_tn); // Cursor setzen u8g2Schriften.setCursor(2, 160); // Stunde: wenn Stunde < 10 -> 0 davor setzen if (Zeit.tm_hour < 10) u8g2Schriften.print("0"); u8g2Schriften.print(Zeit.tm_hour); u8g2Schriften.print(":"); // Minuten // wenn Minute < 10 -> 0 davor setzen if (Zeit.tm_min < 10) u8g2Schriften.print("0"); u8g2Schriften.print(Zeit.tm_min); } void ZeigeDatum() { tft.fillScreen(Hintergrundfarbe); u8g2Schriften.setFont(u8g2_font_fub42_tf); // Cursor setzen u8g2Schriften.setCursor(10, 50); // Tag: führende 0 ergänzen if (Zeit.tm_mday < 10) { Serial.print("0"); u8g2Schriften.print("0"); } Serial.print(Zeit.tm_mday); Serial.print("."); u8g2Schriften.print(Zeit.tm_mday); u8g2Schriften.print("."); // Monat: führende 0 ergänzen if (Zeit.tm_mon < 9) { Serial.print("0"); u8g2Schriften.print("0"); } Serial.print(Zeit.tm_mon + 1); Serial.print("."); u8g2Schriften.print(Zeit.tm_mon + 1); u8g2Schriften.print("."); // Anzahl Jahre seit 1900 Serial.print(Zeit.tm_year + 1900); Serial.print(" "); u8g2Schriften.print(Zeit.tm_year + 1900); tft.drawFastHLine(1, 65, tft.width(), Vordergrundfarbe); tft.drawFastHLine(1, 66, tft.width(), Vordergrundfarbe); } |

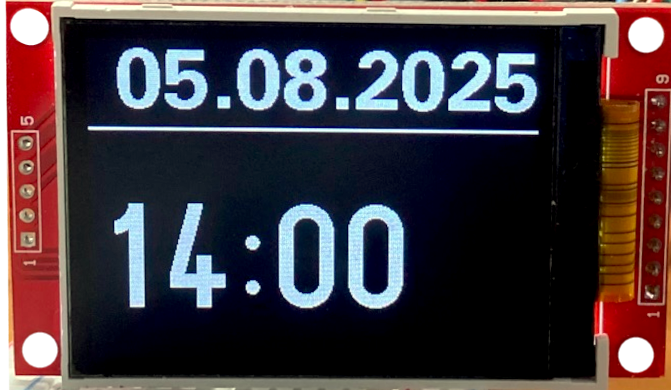

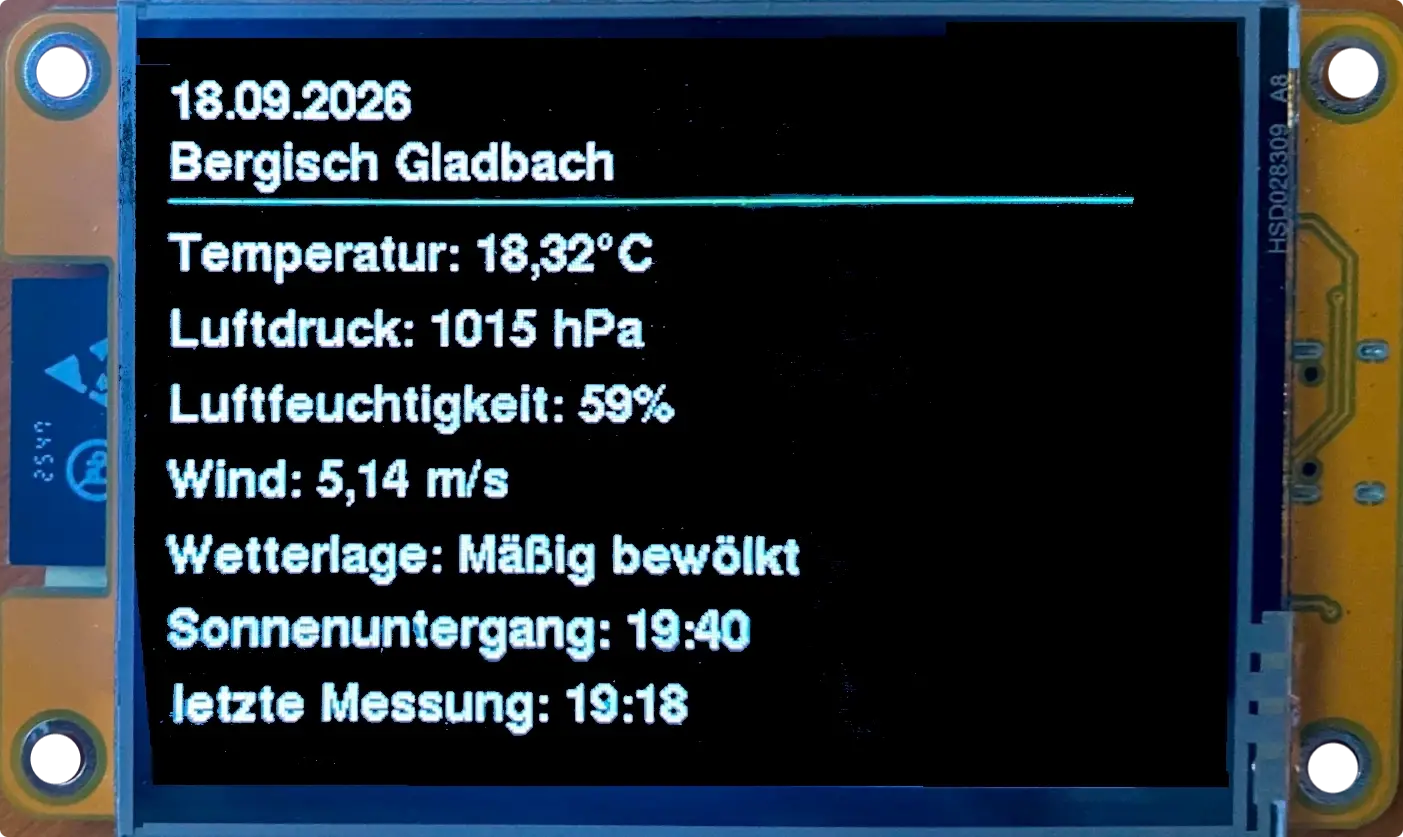

TFT 320×240 Pixel
Du musst die SPI-Pins des verwendeten Mikrocontrollers und die WiFi-Daten anpassen.
|
