Ziele des Projekts

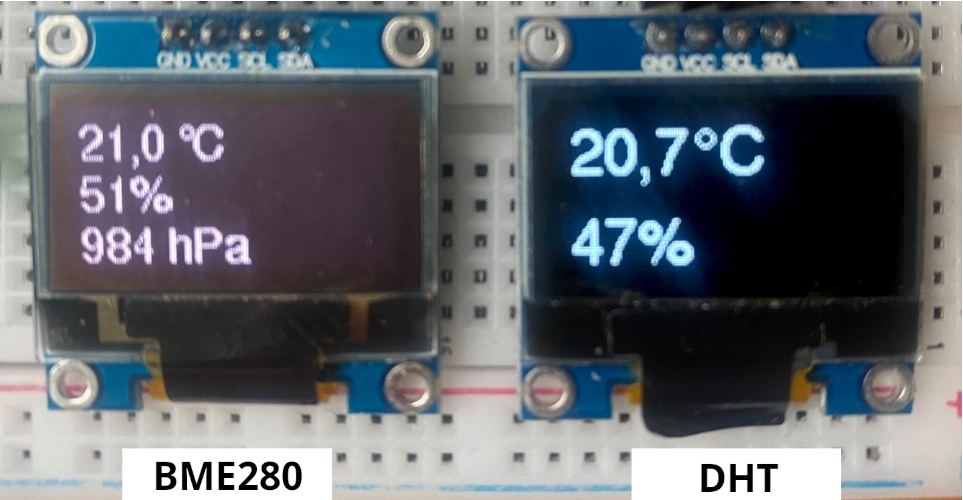

Messdaten der Sensoren DHT und BME280 auf verschiedenen Displays anzeigen

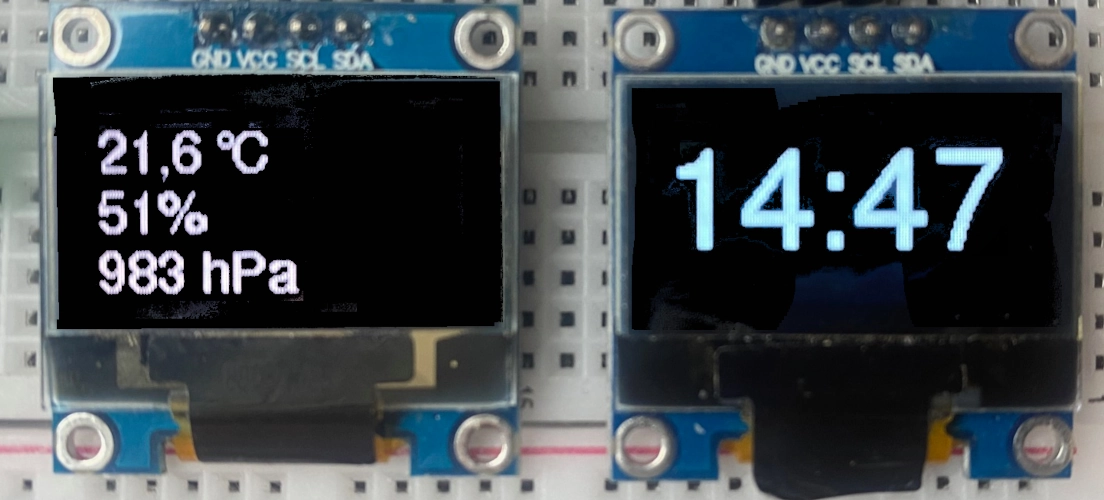

Messdaten des BME280 und die aktuelle Zeit auf verschiedenen Displays anzeigen

Der I²C-Bus kann am selben Anschluss mit verschiedenen Modulen umgehen. Voraussetzung ist allerdings, dass die Hex-Adressen der Module unterschiedlich sind. Die 0,96-Zoll OLEDs mit der Typbezeichnung SSD1306 haben eine identische Adresse, können also nicht am gleichen I²C-Anschluss betrieben werden.

Der Schaltplan

Benötigte Bauteile

⇒BME280
⇒DHT
⇒OLED

Benötigte Bibliotheken

Beispielprogramm

Das kannst du mit diesem Programm herausfinden, ob du die OLEDs korrekt angeschlossen hast:

#include "Wire.h"

// I2C OLED 1
#define SDA_1 21
#define SCL_1 22

// I2C OLED 2
#define SDA_2 17
#define SCL_2 18

void setup()
{
  Wire.begin();
  Wire1.begin(SDA_2, SCL_2);

  Serial.begin(9600);
  delay(500);
  Serial.print("I2C Scanner");
}

void loop()
{
  byte Fehler, Adresse;
  int Geraete = 0;

  // Standard-I2C (Wire)
  Serial.println("Starte Scanvorgang Wire");

  for (Adresse = 1; Adresse < 127; Adresse++ )
  {
    // Übertragung starten
    Wire.beginTransmission(Adresse);

    // wenn die Übertragung beendet wird
    Fehler = Wire.endTransmission();

    if (Fehler == 0)
    {
      Serial.print("I2C Gerät gefunden - Adresse: 0x");
      if (Adresse < 16) Serial.print("0");
      Serial.print(Adresse, HEX);
      Serial.println("");
      Geraete++;
    }
  }
  if (Geraete == 0) Serial.println("Keine I2C Geräte gefunden\n");
  else Serial.println("---------------------------");

  // Wire1
  Geraete = 0;
  Serial.println("Starte Scanvorgang Wire1");

  for (Adresse = 1; Adresse < 127; Adresse++ )
  {
    // Übertragung starten
    Wire1.beginTransmission(Adresse);

    // wenn die Übertragung beendet wird
    Fehler = Wire1.endTransmission();

    if (Fehler == 0)
    {
      Serial.print("I2C Gerät gefunden - Adresse: 0x");
      if (Adresse < 16) Serial.print("0");
      Serial.print(Adresse, HEX);
      Serial.println("");
      Geraete++;
    }
  }
  if (Geraete == 0) Serial.println("Keine I2C Geräte gefunden\n");
  else Serial.println("---------------------------");
  delay(5000);
}

#include "Wire.h"

// I2C OLED 1

#define SDA_1 21

#define SCL_1 22

// I2C OLED 2

#define SDA_2 17

#define SCL_2 18

void setup()

{

Wire.begin();

Wire1.begin(SDA_2, SCL_2);

Serial.begin(9600);

delay(500);

Serial.print("I2C Scanner");

}

void loop()

{

byte Fehler, Adresse;

int Geraete = 0;

// Standard-I2C (Wire)

Serial.println("Starte Scanvorgang Wire");

for (Adresse = 1; Adresse < 127; Adresse++ )

{

// Übertragung starten

Wire.beginTransmission(Adresse);

// wenn die Übertragung beendet wird

Fehler = Wire.endTransmission();

if (Fehler == 0)

{

Serial.print("I2C Gerät gefunden - Adresse: 0x");

if (Adresse < 16) Serial.print("0");

Serial.print(Adresse, HEX);

Serial.println("");

Geraete++;

}

if (Geraete == 0) Serial.println("Keine I2C Geräte gefunden\n");

else Serial.println("---------------------------");

// Wire1

Geraete = 0;

Serial.println("Starte Scanvorgang Wire1");

for (Adresse = 1; Adresse < 127; Adresse++ )

{

// Übertragung starten

Wire1.beginTransmission(Adresse);

// wenn die Übertragung beendet wird

Fehler = Wire1.endTransmission();

if (Fehler == 0)

{

Serial.print("I2C Gerät gefunden - Adresse: 0x");

if (Adresse < 16) Serial.print("0");

Serial.print(Adresse, HEX);

Serial.println("");

Geraete++;

}

if (Geraete == 0) Serial.println("Keine I2C Geräte gefunden\n");

else Serial.println("---------------------------");

delay(5000);

}

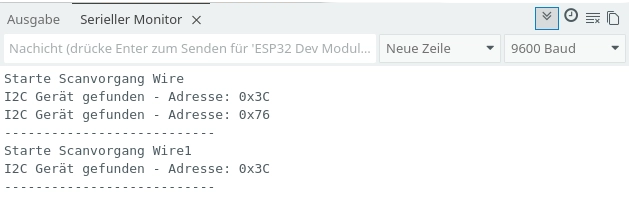

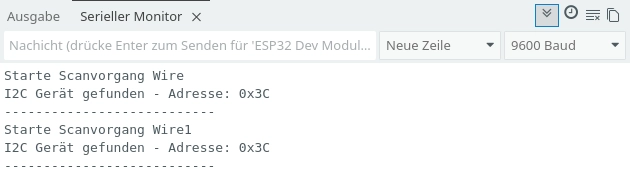

Der I²C-Scan mit angeschlossenem BME280:

#include "Wire.h"
#include "Adafruit_SSD1306.h"
#include "Fonts/FreeSans12pt7b.h"

// I2C OLED 1
#define SDA_1 21
#define SCL_1 22

// I2C OLED 2
#define SDA_2 17
#define SCL_2 18

// Maße des Bildschirms
#define BildschirmBreite 128
#define BildschirmHoehe 64

#define OLED_RESET 4

// Adresse: 0x3C oder 0x3D
#define Adresse 0x3c

// OLEDs (oled1/oled2) mit Startparametern
Adafruit_SSD1306 oled1(BildschirmBreite, BildschirmHoehe, &Wire, OLED_RESET);
Adafruit_SSD1306 oled2(BildschirmBreite, BildschirmHoehe, &Wire1, OLED_RESET);

void setup()
{
  Serial.begin(9600);
  while (!Serial);

  Wire.begin(SDA_1, SCL_1);
  Wire1.begin(SDA_2, SCL_2);

  oled1.begin(SSD1306_SWITCHCAPVCC, Adresse);
  oled2.begin(SSD1306_SWITCHCAPVCC, Adresse);

  oled1.setFont(&FreeSans12pt7b);
  oled2.setFont(&FreeSans12pt7b);
  oled1.clearDisplay();
  oled2.clearDisplay();
  oled1.setTextColor(WHITE);
  oled2.setTextColor(WHITE);
}

void loop()
{
  oled1.clearDisplay();
  oled2.clearDisplay();
  delay(3000);

  // ausgefüllte Kreise von links nach rechts
  int Radius = 3;

  // Start am linken Rand
  int StartX = Radius;
  int StartY = 5;
  while (StartX < oled1.width() - Radius)
  {
    for (int i = StartY; i < BildschirmHoehe- Radius; i += 10) {

      oled1.fillCircle(StartX, i, Radius, WHITE);
      oled2.fillCircle(StartX, i, Radius, WHITE);

      oled1.display();
      oled2.display();
      delay(1);
    }
    StartX += 10;
  }
  delay(1000);
  oled1.clearDisplay();
  oled2.clearDisplay();
  delay(1000);

  // horizontale Linien mit drawFastHLine
  for (int i = 0; i < BildschirmHoehe - 1; i += 4)
  {
    oled1.drawFastHLine(0, i, BildschirmBreite, WHITE);
    oled2.drawFastHLine(0, i, BildschirmBreite, WHITE);
    oled1.display();
    oled2.display();
    delay(1);
  }
  oled1.clearDisplay();
  oled2.clearDisplay();
  delay(1000);

  // vertikale Linie mit drawLine
  for (int i = 0; i < BildschirmBreite - 1; i += 4)
  {
    oled1.drawLine(i, 0, i, BildschirmHoehe - 1, WHITE);
    oled2.drawLine(i, 0, i, BildschirmHoehe - 1, WHITE);
    oled1.display();
    oled2.display();

    delay(1);
  }
  oled1.clearDisplay();
  oled2.clearDisplay();
  delay(1000);

  oled1.setCursor(5, 20);
  oled1.print("Text");
  oled1.setCursor(5, 50);
  oled1.print("Text");
  oled1.display();

  oled2.setCursor(5, 20);
  oled2.print("Text");
  oled2.setCursor(5, 50);
  oled2.print("Text");
  oled2.display();

  delay(1000);
  oled1.clearDisplay();
  oled2.clearDisplay();
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

#include "Wire.h"

#include "Adafruit_SSD1306.h"

#include "Fonts/FreeSans12pt7b.h"

// I2C OLED 1

#define SDA_1 21

#define SCL_1 22

// I2C OLED 2

#define SDA_2 17

#define SCL_2 18

// Maße des Bildschirms

#define BildschirmBreite 128

#define BildschirmHoehe 64

#define OLED_RESET 4

// Adresse: 0x3C oder 0x3D

#define Adresse 0x3c

// OLEDs (oled1/oled2) mit Startparametern

Adafruit_SSD1306 oled1(BildschirmBreite, BildschirmHoehe, &Wire, OLED_RESET);

Adafruit_SSD1306 oled2(BildschirmBreite, BildschirmHoehe, &Wire1, OLED_RESET);

void setup()

{

Serial.begin(9600);

while (!Serial);

Wire.begin(SDA_1, SCL_1);

Wire1.begin(SDA_2, SCL_2);

oled1.begin(SSD1306_SWITCHCAPVCC, Adresse);

oled2.begin(SSD1306_SWITCHCAPVCC, Adresse);

oled1.setFont(&FreeSans12pt7b);

oled2.setFont(&FreeSans12pt7b);

oled1.clearDisplay();

oled2.clearDisplay();

oled1.setTextColor(WHITE);

oled2.setTextColor(WHITE);

}

void loop()

{

oled1.clearDisplay();

oled2.clearDisplay();

delay(3000);

// ausgefüllte Kreise von links nach rechts

int Radius = 3;

// Start am linken Rand

int StartX = Radius;

int StartY = 5;

while (StartX < oled1.width() - Radius)

{

for (int i = StartY; i < BildschirmHoehe- Radius; i += 10) {

oled1.fillCircle(StartX, i, Radius, WHITE);

oled2.fillCircle(StartX, i, Radius, WHITE);

oled1.display();

oled2.display();

delay(1);

}

StartX += 10;

}

delay(1000);

oled1.clearDisplay();

oled2.clearDisplay();

delay(1000);

// horizontale Linien mit drawFastHLine

for (int i = 0; i < BildschirmHoehe - 1; i += 4)

{

oled1.drawFastHLine(0, i, BildschirmBreite, WHITE);

oled2.drawFastHLine(0, i, BildschirmBreite, WHITE);

oled1.display();

oled2.display();

delay(1);

}

oled1.clearDisplay();

oled2.clearDisplay();

delay(1000);

// vertikale Linie mit drawLine

for (int i = 0; i < BildschirmBreite - 1; i += 4)

{

oled1.drawLine(i, 0, i, BildschirmHoehe - 1, WHITE);

oled2.drawLine(i, 0, i, BildschirmHoehe - 1, WHITE);

oled1.display();

oled2.display();

delay(1);

}

oled1.clearDisplay();

oled2.clearDisplay();

delay(1000);

oled1.setCursor(5, 20);

oled1.print("Text");

oled1.setCursor(5, 50);

oled1.print("Text");

oled1.display();

oled2.setCursor(5, 20);

oled2.print("Text");

oled2.setCursor(5, 50);

oled2.print("Text");

oled2.display();

delay(1000);

oled1.clearDisplay();

oled2.clearDisplay();

}

Programm mit Messdaten DHT/BME280

#include "Wire.h"
#include "Adafruit_SSD1306.h"
#include "DHT.h"
#include "Adafruit_BME280.h"
#include "Fonts/FreeSans12pt7b.h"
#include "Fonts/FreeSans9pt7b.h"

// Name des BME280
Adafruit_BME280 bme;

// DHT am digitalen Pin 8 (Arduino)
int SENSOR_DHT = 13;

// Sensortyp festlegen
// DHT22
#define SensorTyp DHT22

// DHT11
// #define SensorTyp DHT11

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// I2C OLED 1
#define SCL_1 22
#define SDA_1 21

// I2C OLED 2
#define SCL_2 18
#define SDA_2 17

// Maße des Bildschirms
#define BildschirmBreite 128
#define BildschirmHoehe 64

#define OLED_RESET 4

// Adresse: 0x3C oder 0x3D
#define Adresse 0x3c

// OLEDs (oled1/oled2) mit Startparametern
Adafruit_SSD1306 oled1(BildschirmBreite, BildschirmHoehe, &Wire, OLED_RESET);
Adafruit_SSD1306 oled2(BildschirmBreite, BildschirmHoehe, &Wire1, OLED_RESET);

void setup()
{
  Serial.begin(9600);
  while (!Serial);

  Wire.begin(SDA_1, SCL_1);
  Wire1.begin(SDA_2, SCL_2);

  oled1.begin(SSD1306_SWITCHCAPVCC, Adresse);
  oled2.begin(SSD1306_SWITCHCAPVCC, Adresse);

  oled1.setFont(&FreeSans12pt7b);
  oled2.setFont(&FreeSans9pt7b);
  oled1.clearDisplay();
  oled2.clearDisplay();
  oled1.setTextColor(WHITE);
  oled2.setTextColor(WHITE);

  // DHT starten
  dht.begin();

  // BME starten
  bme.begin(0x76);
}


void loop()
{
  oled1.clearDisplay();
  oled2.clearDisplay();

  // Daten DHT lesen
  String TemperaturDHT = String(dht.readTemperature(), 1);

  // replace -> . durch , ersetzen
  TemperaturDHT.replace(".", ",");

  // Luftfeuchtigkeit lesen
  String LuftfeuchtigkeitDHT = String(dht.readHumidity(), 0);

  // replace -> . durch , ersetzen
  LuftfeuchtigkeitDHT.replace(".", ",");

  // Daten BME280 lesen
  String TemperaturBME = String(bme.readTemperature(), 1);
  String LuftfeuchtigkeitBME = String(bme.readHumidity(), 0);
  String Luftdruck = String(int(bme.readPressure() / 100.0));

  // float verwendet den . als Dezimaltrennzeichen
  // . mit replace durch , ersetzen
  TemperaturBME.replace(".", ",");
  Luftdruck.replace(".", ",");
  LuftfeuchtigkeitBME.replace(".", ",");

  // OLED 1 -> DHT-Messwerte
  oled1.setCursor(5, 25);
  oled1.print(TemperaturDHT);

  // Grad-Zeichen
  oled1.drawCircle(57, 12, 3, WHITE);
  oled1.print("  C");
  oled1.setCursor(5, 60);
  oled1.print(LuftfeuchtigkeitDHT + "%");

  // OLED 2 -> BME280-Messwerte
  oled2.setCursor(5, 20);
  oled2.print(TemperaturBME);
  oled2.drawCircle(48, 10, 2, WHITE);
  oled2.print("  C");
  oled2.setCursor(5, 40);
  oled2.print(LuftfeuchtigkeitBME + "%");
  oled2.setCursor(5, 60);
  oled2.print(Luftdruck + " hPa");

  // Daten anzeigen
  oled1.display();
  oled2.display();

  delay(5000);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

#include "Wire.h"

#include "Adafruit_SSD1306.h"

#include "DHT.h"

#include "Adafruit_BME280.h"

#include "Fonts/FreeSans12pt7b.h"

#include "Fonts/FreeSans9pt7b.h"

// Name des BME280

Adafruit_BME280 bme;

// DHT am digitalen Pin 8 (Arduino)

int SENSOR_DHT = 13;

// Sensortyp festlegen

// DHT22

#define SensorTyp DHT22

// DHT11

// #define SensorTyp DHT11

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// I2C OLED 1

#define SCL_1 22

#define SDA_1 21

// I2C OLED 2

#define SCL_2 18

#define SDA_2 17

// Maße des Bildschirms

#define BildschirmBreite 128

#define BildschirmHoehe 64

#define OLED_RESET 4

// Adresse: 0x3C oder 0x3D

#define Adresse 0x3c

// OLEDs (oled1/oled2) mit Startparametern

Adafruit_SSD1306 oled1(BildschirmBreite, BildschirmHoehe, &Wire, OLED_RESET);

Adafruit_SSD1306 oled2(BildschirmBreite, BildschirmHoehe, &Wire1, OLED_RESET);

void setup()

{

Serial.begin(9600);

while (!Serial);

Wire.begin(SDA_1, SCL_1);

Wire1.begin(SDA_2, SCL_2);

oled1.begin(SSD1306_SWITCHCAPVCC, Adresse);

oled2.begin(SSD1306_SWITCHCAPVCC, Adresse);

oled1.setFont(&FreeSans12pt7b);

oled2.setFont(&FreeSans9pt7b);

oled1.clearDisplay();

oled2.clearDisplay();

oled1.setTextColor(WHITE);

oled2.setTextColor(WHITE);

// DHT starten

dht.begin();

// BME starten

bme.begin(0x76);

}

void loop()

{

oled1.clearDisplay();

oled2.clearDisplay();

// Daten DHT lesen

String TemperaturDHT = String(dht.readTemperature(), 1);

// replace -> . durch , ersetzen

TemperaturDHT.replace(".", ",");

// Luftfeuchtigkeit lesen

String LuftfeuchtigkeitDHT = String(dht.readHumidity(), 0);

// replace -> . durch , ersetzen

LuftfeuchtigkeitDHT.replace(".", ",");

// Daten BME280 lesen

String TemperaturBME = String(bme.readTemperature(), 1);

String LuftfeuchtigkeitBME = String(bme.readHumidity(), 0);

String Luftdruck = String(int(bme.readPressure() / 100.0));

// float verwendet den . als Dezimaltrennzeichen

// . mit replace durch , ersetzen

TemperaturBME.replace(".", ",");

Luftdruck.replace(".", ",");

LuftfeuchtigkeitBME.replace(".", ",");

// OLED 1 -> DHT-Messwerte

oled1.setCursor(5, 25);

oled1.print(TemperaturDHT);

// Grad-Zeichen

oled1.drawCircle(57, 12, 3, WHITE);

oled1.print(" C");

oled1.setCursor(5, 60);

oled1.print(LuftfeuchtigkeitDHT + "%");

// OLED 2 -> BME280-Messwerte

oled2.setCursor(5, 20);

oled2.print(TemperaturBME);

oled2.drawCircle(48, 10, 2, WHITE);

oled2.print(" C");

oled2.setCursor(5, 40);

oled2.print(LuftfeuchtigkeitBME + "%");

oled2.setCursor(5, 60);

oled2.print(Luftdruck + " hPa");

// Daten anzeigen

oled1.display();

oled2.display();

delay(5000);

}

Programm mit Zeitanzeige und Messdaten BME280

das Programm verwendet die Funktion WiFiMulti
das WLAN-Netzwerk mit der besten Signalstärke wird automatisch verbunden
ab Zeile 78 werden die verfügbaren WiFi-Netze als Werte-Paar definiert:
SSID des Routers/Repeaters, Passwort
WiFiNetzwerke.addAP("Router_SSID", "xxxxxxxx"); WiFiNetzwerke.addAP("Repeater_1", "xxxxxxxx");
die Synchronisation mit dem NTP-Server kann etwas Zeit in Anspruch nehmen

#include "WiFi.h"
#include "time.h"
#include "Wire.h"
#include "Adafruit_SSD1306.h"
#include "Adafruit_BME280.h"
#include "Fonts/FreeSans12pt7b.h"
#include "Fonts/FreeSans9pt7b.h"
#include "Fonts/FreeSans24pt7b.h"
#include "WiFiMulti.h"

WiFiMulti WiFiNetzwerke;

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

tm Zeit;

int Stunden, Minuten, Sekunden;
bool Start = true;

// Name des BME280
Adafruit_BME280 bme;

// I2C OLED 1
#define SCL_1 22
#define SDA_1 21

// I2C OLED 2
#define SCL_2 18
#define SDA_2 17

// Maße des Bildschirms
#define BildschirmBreite 128
#define BildschirmHoehe 64

#define OLED_RESET 4

// Adresse: 0x3C oder 0x3D
#define Adresse 0x3c

// OLEDs (oled1/oled2) mit Startparametern
Adafruit_SSD1306 oled1(BildschirmBreite, BildschirmHoehe, &Wire, OLED_RESET);
Adafruit_SSD1306 oled2(BildschirmBreite, BildschirmHoehe, &Wire1, OLED_RESET);

unsigned long Zeitmessung = 0;

void setup()
{
  Serial.begin(9600);
  while (!Serial);

  Wire.begin(SDA_1, SCL_1);
  Wire1.begin(SDA_2, SCL_2);

  oled1.begin(SSD1306_SWITCHCAPVCC, Adresse);
  oled2.begin(SSD1306_SWITCHCAPVCC, Adresse);

  oled1.setTextColor(WHITE);
  oled2.setTextColor(WHITE);

  oled1.clearDisplay();
  oled2.clearDisplay();
  oled2.setFont(&FreeSans9pt7b);
  oled2.setCursor(0, 30);
  oled2.print("warte auf Daten");
  oled2.display();

  oled1.setFont(&FreeSans9pt7b);
  oled1.setCursor(0, 20);
  oled1.print("WiFi verbinden");
  oled1.display();

  // verfügbare WiFi-Netzwerke
  WiFiNetzwerke.addAP("Router_SSID", "xxxxxxxx");
  WiFiNetzwerke.addAP("Repeater_1", "xxxxxxxx");
  WiFiNetzwerke.addAP("Repeater_2", "xxxxxxxx");

  WiFi.mode(WIFI_STA);

  if (WiFiNetzwerke.run() == WL_CONNECTED)
  {
    Serial.println("WiFi verbunden ...");
    Serial.println(WiFi.SSID());
    Serial.println("IP Adresse: ");
    Serial.println(WiFi.localIP());
  }
  oled1.setFont(&FreeSans9pt7b);
  oled1.setCursor(0, 40);
  oled1.print("WiFi verbunden");
  oled1.display();

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  Serial.println("aktuelle Zeit holen");

  oled1.setCursor(0, 60);
  oled1.print("Zeit holen ...");
  oled1.display();

  int Zaehler = 0;

  // beim Start entspricht das Datum der Unixtime: 1.1.1970
  // das Datum soll erst angezeigt werden, wenn es korrekt ist
  String Jahr = String(Zeit.tm_year + 1900);

  // String Jahr nach "1970" durchsuchen
  int Suche = Jahr.indexOf("1970");

  // solange die Suche nicht erfolgreich ist
  // maximal 40 Sekunden
  while (Suche != -1  && Zaehler < 40)
  {
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);
    Jahr = String(Zeit.tm_year + 1900);

    // String Jahr nach "1970" durchsuchen
    Suche = Jahr.indexOf("1970");
    delay(1000);
    Zaehler ++;
  }

  if(Suche == -1) Serial.println("Zeit synchronisiert");

  // BME starten
  bme.begin(0x76);
  Zeitmessung = millis() + 1000;
}


void loop()
{
  oled1.clearDisplay();
  oled2.clearDisplay();

  // Start = true
  // -> Zeit einmalig synchronisieren
  if (Start)
  {
    Start = false;
    ZeitAnzeigen();
    DatenAnzeigen();
  }

  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      ZeitAnzeigen();
      DatenAnzeigen();
    }
  }
}

void DatenAnzeigen()
{
  oled2.setFont(&FreeSans9pt7b);

  // Daten BME280 lesen
  String TemperaturBME = String(bme.readTemperature(), 1);
  String LuftfeuchtigkeitBME = String(bme.readHumidity(), 0);
  String Luftdruck = String(int(bme.readPressure() / 100.0));

  // float verwendet den . als Dezimaltrennzeichen
  // . mit replace durch , ersetzen
  TemperaturBME.replace(".", ",");
  Luftdruck.replace(".", ",");
  LuftfeuchtigkeitBME.replace(".", ",");

  // OLED 2 -> BME280-Messwerte
  oled2.clearDisplay();
  oled2.setCursor(5, 20);
  oled2.print(TemperaturBME);
  oled2.drawCircle(48, 10, 2, WHITE);
  oled2.print("  C");
  oled2.setCursor(5, 40);
  oled2.print(LuftfeuchtigkeitBME + "%");
  oled2.setCursor(5, 60);
  oled2.print(Luftdruck + " hPa");

  // Daten anzeigen
  oled2.display();
}

void ZeitAnzeigen()
{
  oled1.setFont(&FreeSans24pt7b);

  // aktuelle Zeit lesen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;
  oled1.setFont(&FreeSans24pt7b);
  oled1.setCursor(2, 45);

  if (Zeit.tm_hour < 10) oled1.print("0");
  oled1.print(Zeit.tm_hour);
  oled1.print(":");

  if (Zeit.tm_min < 10) oled1.print("0");
  oled1.print(Zeit.tm_min);
  oled1.display();
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

#include "WiFi.h"

#include "time.h"

#include "Wire.h"

#include "Adafruit_SSD1306.h"

#include "Adafruit_BME280.h"

#include "Fonts/FreeSans12pt7b.h"

#include "Fonts/FreeSans9pt7b.h"

#include "Fonts/FreeSans24pt7b.h"

#include "WiFiMulti.h"

WiFiMulti WiFiNetzwerke;

// NTP-Server aus dem Pool

#define Zeitserver "de.pool.ntp.org"

#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr

time_t aktuelleZeit;

tm Zeit;

int Stunden, Minuten, Sekunden;

bool Start = true;

// Name des BME280

Adafruit_BME280 bme;

// I2C OLED 1

#define SCL_1 22

#define SDA_1 21

// I2C OLED 2

#define SCL_2 18

#define SDA_2 17

// Maße des Bildschirms

#define BildschirmBreite 128

#define BildschirmHoehe 64

#define OLED_RESET 4

// Adresse: 0x3C oder 0x3D

#define Adresse 0x3c

// OLEDs (oled1/oled2) mit Startparametern

Adafruit_SSD1306 oled1(BildschirmBreite, BildschirmHoehe, &Wire, OLED_RESET);

Adafruit_SSD1306 oled2(BildschirmBreite, BildschirmHoehe, &Wire1, OLED_RESET);

unsigned long Zeitmessung = 0;

void setup()

{

Serial.begin(9600);

while (!Serial);

Wire.begin(SDA_1, SCL_1);

Wire1.begin(SDA_2, SCL_2);

oled1.begin(SSD1306_SWITCHCAPVCC, Adresse);

oled2.begin(SSD1306_SWITCHCAPVCC, Adresse);

oled1.setTextColor(WHITE);

oled2.setTextColor(WHITE);

oled1.clearDisplay();

oled2.clearDisplay();

oled2.setFont(&FreeSans9pt7b);

oled2.setCursor(0, 30);

oled2.print("warte auf Daten");

oled2.display();

oled1.setFont(&FreeSans9pt7b);

oled1.setCursor(0, 20);

oled1.print("WiFi verbinden");

oled1.display();

// verfügbare WiFi-Netzwerke

WiFiNetzwerke.addAP("Router_SSID", "xxxxxxxx");

WiFiNetzwerke.addAP("Repeater_1", "xxxxxxxx");

WiFiNetzwerke.addAP("Repeater_2", "xxxxxxxx");

WiFi.mode(WIFI_STA);

if (WiFiNetzwerke.run() == WL_CONNECTED)

{

Serial.println("WiFi verbunden ...");

Serial.println(WiFi.SSID());

Serial.println("IP Adresse: ");

Serial.println(WiFi.localIP());

}

oled1.setFont(&FreeSans9pt7b);

oled1.setCursor(0, 40);

oled1.print("WiFi verbunden");

oled1.display();

// localtime_r -> Zeit in die lokale Zeitzone setzen

localtime_r(&aktuelleZeit, &Zeit);

// Zeitzone: Parameter für die zu ermittelnde Zeit

configTzTime(Zeitzone, Zeitserver);

Serial.println("aktuelle Zeit holen");

oled1.setCursor(0, 60);

oled1.print("Zeit holen ...");

oled1.display();

int Zaehler = 0;

// beim Start entspricht das Datum der Unixtime: 1.1.1970

// das Datum soll erst angezeigt werden, wenn es korrekt ist

String Jahr = String(Zeit.tm_year + 1900);

// String Jahr nach "1970" durchsuchen

int Suche = Jahr.indexOf("1970");

// solange die Suche nicht erfolgreich ist

// maximal 40 Sekunden

while (Suche != -1 && Zaehler < 40)

{

// aktuelle Zeit holen

time(&aktuelleZeit);

// localtime_r -> Zeit in die lokale Zeitzone setzen

localtime_r(&aktuelleZeit, &Zeit);

Jahr = String(Zeit.tm_year + 1900);

// String Jahr nach "1970" durchsuchen

Suche = Jahr.indexOf("1970");

delay(1000);

Zaehler ++;

}

if(Suche == -1) Serial.println("Zeit synchronisiert");

// BME starten

bme.begin(0x76);

Zeitmessung = millis() + 1000;

}

void loop()

{

oled1.clearDisplay();

oled2.clearDisplay();

// Start = true

// -> Zeit einmalig synchronisieren

if (Start)

{

Start = false;

ZeitAnzeigen();

DatenAnzeigen();

}

// Sekunden weiter zählen

if (Zeitmessung < millis())

{

Zeitmessung += 1000;

Sekunden++;

if (Sekunden == 60)

{

ZeitAnzeigen();

DatenAnzeigen();

}

void DatenAnzeigen()

{

oled2.setFont(&FreeSans9pt7b);

// Daten BME280 lesen

String TemperaturBME = String(bme.readTemperature(), 1);

String LuftfeuchtigkeitBME = String(bme.readHumidity(), 0);

String Luftdruck = String(int(bme.readPressure() / 100.0));

// float verwendet den . als Dezimaltrennzeichen

// . mit replace durch , ersetzen

TemperaturBME.replace(".", ",");

Luftdruck.replace(".", ",");

LuftfeuchtigkeitBME.replace(".", ",");

// OLED 2 -> BME280-Messwerte

oled2.clearDisplay();

oled2.setCursor(5, 20);

oled2.print(TemperaturBME);

oled2.drawCircle(48, 10, 2, WHITE);

oled2.print(" C");

oled2.setCursor(5, 40);

oled2.print(LuftfeuchtigkeitBME + "%");

oled2.setCursor(5, 60);

oled2.print(Luftdruck + " hPa");

// Daten anzeigen

oled2.display();

}

void ZeitAnzeigen()

{

oled1.setFont(&FreeSans24pt7b);

// aktuelle Zeit lesen

time(&aktuelleZeit);

// localtime_r -> Zeit in die lokale Zeitzone setzen

localtime_r(&aktuelleZeit, &Zeit);

// Zeit in Stunden, Minuten und Sekunden

Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

oled1.setFont(&FreeSans24pt7b);

oled1.setCursor(2, 45);

if (Zeit.tm_hour < 10) oled1.print("0");

oled1.print(Zeit.tm_hour);

oled1.print(":");

if (Zeit.tm_min < 10) oled1.print("0");

oled1.print(Zeit.tm_min);

oled1.display();

}

Letzte Aktualisierung: Mai 15, 2026 @ 10:08
