OLED

---

Überblick

OLED Dis­plays benö­ti­gen im Unter­schied zu ⇒LCDs kei­ne Hin­ter­grund­be­leuch­tung, sie leuch­ten selbst. Eine OLED besteht aus zwei Elek­tro­den, von denen min­des­tens eine trans­pa­rent sein muss. Im Zwi­schen­raum befin­den sich orga­ni­sche Halb­lei­ter­schich­ten aus natür­li­chen Farb­stof­fen. Die orga­ni­schen Schich­ten leuch­ten, wenn sie von Gleich­strom durch­flos­sen wer­den. Basis der Tech­nik ist die Ent­de­ckung der Elek­tro­lu­mi­nes­zenz: ein Fest­kör­per wird durch Anle­gen einer elek­tri­schen Span­nung dazu ange­regt Licht zu erzeu­gen.

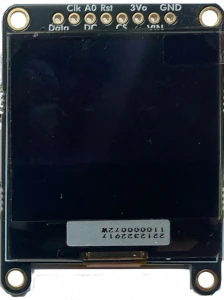

Typ­be­zeich­nung	0,91 Zoll SSD1306	0,96 Zoll SSD1306	1,3 Zoll SH1106	1,5 Zoll SH1107	1,54 Zoll SSD1309	2,08 Zoll SH1122	Adafruit 1,5 Zoll	2,42 Zoll SSD1309
For­mat	128x32	128x64	128x64	128x128	128x64	256x64	128x128	128x64
Anschluss	I²C	I²C	I²C	I²C	I²C	I²C	QWIIC	SPI
Bibliothek(en)	u8g2 Adafruit_SSD1306	u8g2 Adafruit_SSD1306	u8g2 Adafruit_SH1106	u8g2 Adafruit_SH1107	u8g2	u8g2	Adafruit_SSD1327	u8g2

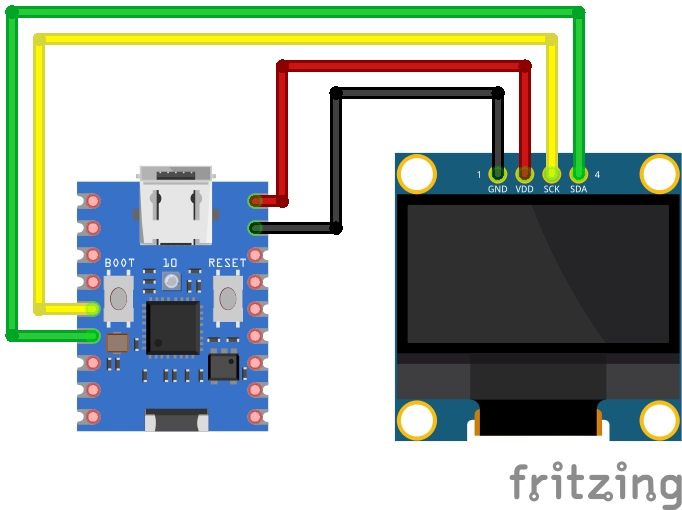

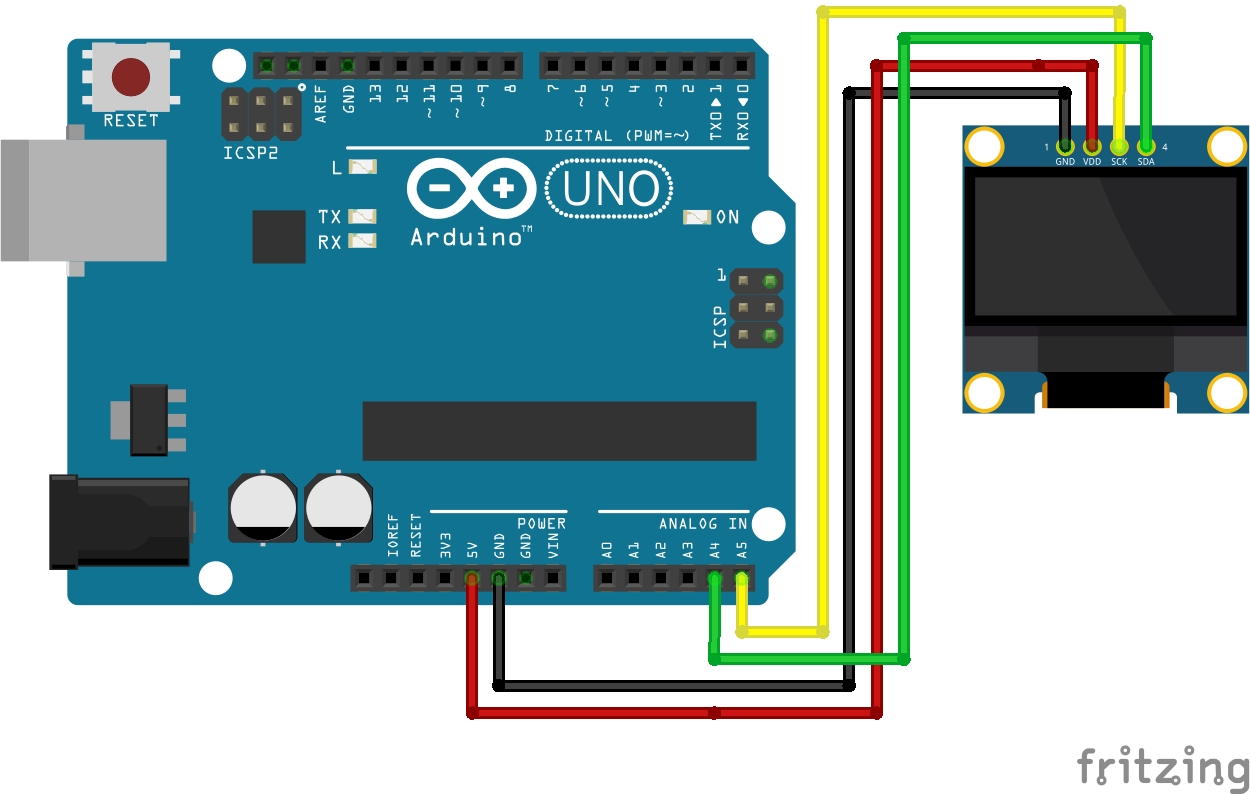

Anschluss an die verschiedenen Mikrocontroller

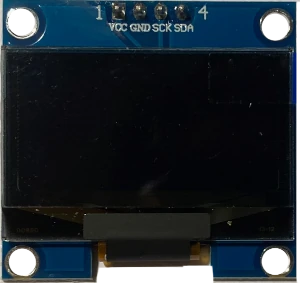

Beach­te beim OLED die Rei­hen­fol­ge der Pins!

Für die Ansteue­rung eines OLED ste­hen ver­schie­de­ne Biblio­the­ken zur Ver­fü­gung:

• Bibi­lo­thek SSD1306ascii
  SSD1306 nur Text
• Bibi­lo­thek u8g2
  alle OLEDs außer SSD1327 Gra­fik und Text
• Biblio­thek Adafruit SSD1306
  SSD1306 Gra­fik und Text
• Biblio­thek Adafruit SH110X
  SH1106/SH1107 Gra­fik und Text
• Biblio­thek Adafruit_SSD1327
  SSD1327 Gra­fik und Text

---

⇒Bei­spie­le

---
