MP3-Spieler mit Adafruit Music Maker und Fernbedienung – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

8 Minuten

Ziel des Projekts

mp3-Dateien sollen von einer SD-Karte abgespielt werden. Du benötigst eine Micro-SD-Karte, die mit FAT32 formatiert wurde.
Kopiere mehrere mp3-Dateien auf die SD-Karte.

Die verwendete Bibliothek SD.h kann nur mit Dateinamen im Format 8.3 umgehen, längere Dateinamen werden nicht erkannt. Das Programm erwartet die Dateinamen nach dem Muster trackxxx.mp3.

Du musst die Namen der auf die SD-Karte kopierten Dateien nach folgendem Muster ändern und nummerieren:
track001.mp3, track002.mp3, track003.mp3 …

Die Hardware

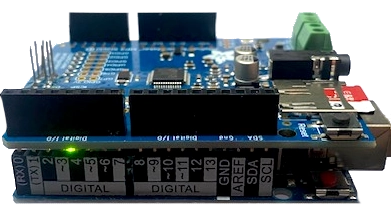

Das Shield wird auf den Arduino UNO aufgesteckt.

Damit die Peripherie angeschlossen werden kann, wurden Buchsen angelötet.

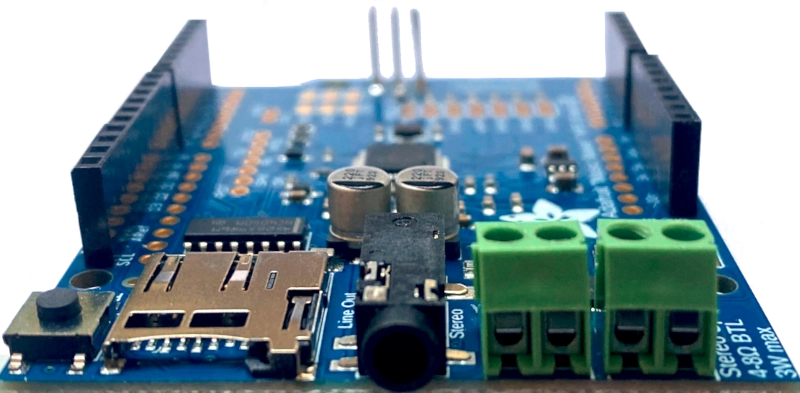

Das Shield verfügt über Line-Out und Schraubklemmen für Lautsprecher.

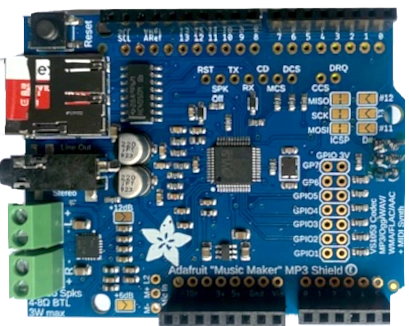

Das Music Maker Shield verwendet die Pins:
3, 4, 6, 7, 11, 12 und 13, die anderen Pins können benutzt werden

⇒Infrarot-Modul

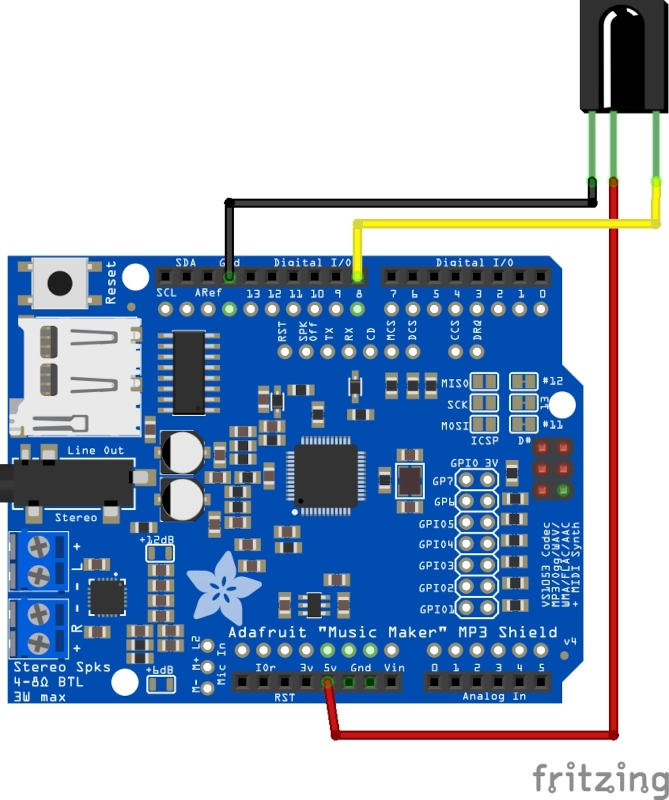

Der Schaltplan

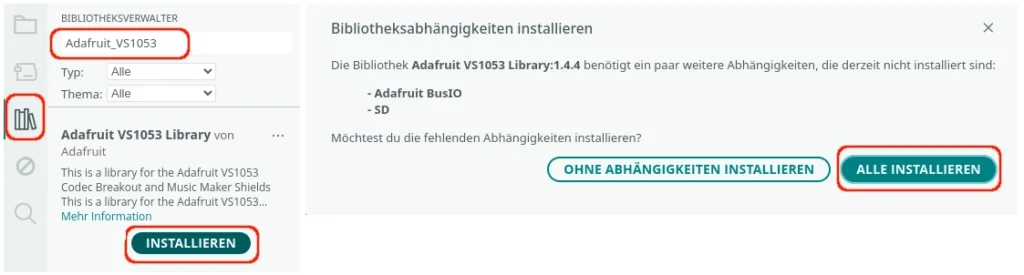

Benötigte Bibliotheken

Das Programm

die Lautstärke wird lauter je niedriger der Wert ist, die Werte können für links und rechts getrennt gesetzt werden
LautstaerkeLinks/Lautstaerke rechts
die Wiedergabe kann nach dem Zufallsprinzip erfolgen
zufaelligeWiedergabe true/false
ein kurzer Ton: Zufallswiedergabe aus
zwei kurze Töne Zufallswiedergabe ein
Hinweistöne ausschalten
Bestaetigungston true/false

Der Programmcode berücksichtigt diese beiden gebräuchlichen Fernbedienungen. Die Tastencodes anderer Fernbedienungen kannst du mit ⇒diesem Programm herausfinden.
