Zeit auf Waveshare E-Ink 2,9 Zoll anzeigen – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

12 Minuten

Zeit

Zeit und Temperatur

Ziel des Projekts

Auf einem 2,9 Zoll großen Waveshare E-Ink-Display soll die Uhrzeit und in einem weiteren Schritt sollen zusätzlich die Messwerte eines DHT-Sensors angezeigt werden.

Die Hardware

Als Elektronisches Papier (E-Paper/-E-Ink) wird die Technik bezeichnet das Aussehen von Tinte auf Papier nachzubilden. Die Anzeige leuchtet nicht selbst, der Inhalt wird solange dargestellt bis eine Änderung erfolgt. Die Anzeige ist träge, ein Wechsel des Inhalts dauert mehrere Sekunden, schnelle Bildwechsel sind nicht möglich. Das Display kann nur bei Tageslicht betrachtet werden.

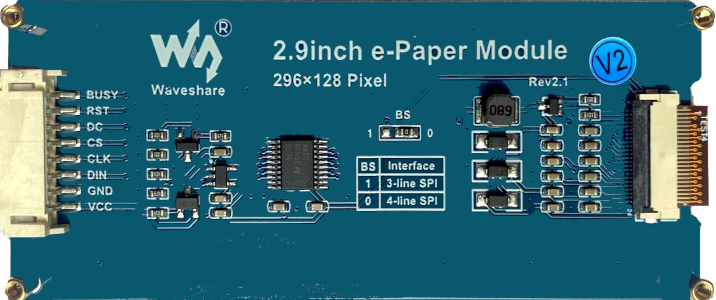

Das Waveshare 2,9 Zoll E-Ink Display hat eine Auflösung von 296×128 Pixeln und kann die Farben weiß und schwarz darstellen.

Konfiguration der Mikrocontroller

Anschluss des Displays

Die Pins CLK, DIN (COPI) und CS sind durch den SPI-Bus des jeweiligen Mikrocontrollers festgelegt, die anderen Pins können frei vergeben werden.

Pin	ESP32 WROOM	NodeMCU	ESP32-C6	Arduino Nano ESP32
BUSY	4	D1	11	D9
RST	22	D2	2	D7
DC	23	D6	3	D6
CS	5 (SPI)	D8 (SPI)	18 (SPI)	D10 (SPI)
CLK	18 (SPI)	D5 (SPI)	21 (SPI)	D13 (SPI)
DIN	23 (SPI)	D7 (SPI)	19 (SPI)	D11 (SPI)
GND	GND	GND	GND	GND
VCC	3,3V	3,3V	3,3V	3,3V

Grafikfunktionen

Funktionen der Bibliothek GxEPD2

Schlüsselwort	Parameter	Aktion
width();		Bildschirmbreite feststellen
height();		Bildschirmhöhe feststellen
init();		Display starten
setRotation(Richtung);	Richtung = 0 → nicht drehen Richtung = 1 → 90° drehen Richtung = 2 → 180° drehen Richtung = 3 → 270 ° drehen	Bildschirm ausrichten
fillScreen(Farbe);	Standardfarben: GxEPD_WHITE GxEPD_BLACK GxEPD_RED	Bildschirmhintergrund
setFullWindow();		gesamten Bildschirm nutzen
setPartialWindow(StartX, StartY, EndeX, EndeY);		Teil des Bildschirm nutzen
drawPixel(x, y, Farbe);		einzelnen Pixel zeichnen
drawLine(StartX, StartY, EndeX, EndeY, Farbe);		Linie zeichnen
drawFastHLine(StartX, StartY, Länge, Farbe);		horizontale Linie zeichnen
drawFastVLine(StartX, StartY, Länge, Farbe);		vertikale Linie zeichnen
drawRect(StartX, StartY,, Breite, Höhe, Farbe);		Rechteck zeichnen
drawRoundRect(StartX, StartY, Breite, Höhe, Eckenradius, Farbe);		abgerundetes Rechteck zeichnen
fillRect(StartX, StartY, Breite, Höhe, Füllfarbe);		ausgefülltes Rechteck zeichnen
drawCircle(MittelpunkX, MittelpunktY, Radius, Farbe);		Kreis zeichnen
fillCircle(MittelpunktX, MittelpunktY, Radius, Füllfarbe);		Ausgefüllten Kreis zeichnen
setCursor(x, y);		Cursor setzen
setTextSize(Textgröße);		Textgröße bestimmen
setTextColor(Farbe);		Textfarbe setzen
print("Text"); println("Text");		Text schreiben
setTextWrap(true/false);	false → Text fließt über den Rand des Displays hinaus true → Text wird am Ende umgebrochen	Zeilenumbruch
drawBitmap(x, y, Bitmap_Array, Breite, Höhe, Farbe);		Bitmap dartsellen

Benötigte Bibliotheken

Die Auswahl des Treibers erfordert gelegentlich etwas Ausprobieren. Eine Liste der verfügbaren Treiber gibt es 🔗hier.

Die internen Schriften werden durch die Schriften der Bibliothek u8g2 ersetzt.

Das Programm

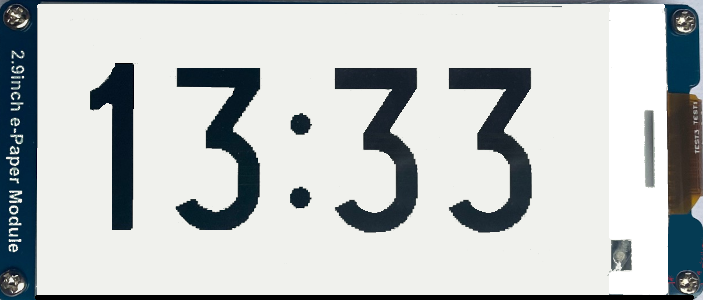

Zeit anzeigen

Du musst den passenden Mikrocontroller auswählen und die Daten deines WiFi-Routers anpassen.

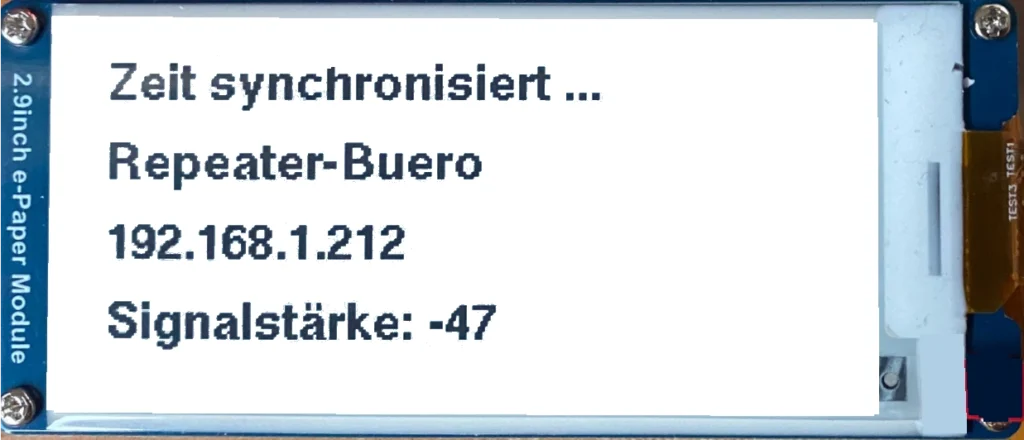

Beim Start des Programms zeigen die Meldungen ob Datum und Zeit korrekt sind. Wenn in 90 Sekunden keine Verbindung zu einem Zeitserver hergestellt werden konnte, wird das Programm beendet. Nach einem erneuten Hochladen kommt zumeist die Verbindung schnell zustande.
#ifdef ESP8266 …
#else …
Die verwendete WiFi-Bibliothek wird automatisch ermittelt
ab Zeile 26 musst du den verwendeten Mikrocontroller festlegen
die Daten deines WiFi-Netzwerkes eintragen

#ifdef ESP8266
#include "ESP8266WiFi.h"
#else
#include "WiFi.h"
#endif

// schwarz/weiß Display
#include "GxEPD2_BW.h"
#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// ESP32-Wroom
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 22, BUSY -> 4
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ 5, /*DC*/ 2, /*RST*/ 22, /*BUSY*/ 4));

// NodeMCU
// CLK - D5, DIN -> D7, CS -> D8,  DC -> D6, RST -> D2, BUSY -> D1
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

// WiFi-Daten
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time ‑1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;

unsigned long Zeitmessung = 0;

void setup()
{
  display.init(115200, true, 2, false);
  display.setRotation(1);

  display.setFullWindow();
  // 296x128
  // display.setPartialWindow(10, 10, 270, 115);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(display);

  display.fillScreen(GxEPD_WHITE);
  u8g2Schriften.setForegroundColor(GxEPD_BLACK);
  u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
  u8g2Schriften.setFont(u8g2_font_helvB18_tf);
  u8g2Schriften.setCursor(10, 40);
  display.firstPage();

  do
  {
    u8g2Schriften.print("Netzwerk starten");
  }
  while (display.nextPage());
  delay(1000);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  WiFi.mode(WIFI_STA);

  // WiFi starten
  WiFi.begin(Router, Passwort);
  Serial.println("————————");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  u8g2Schriften.setCursor(10, 60);
  display.firstPage();

  do
  {
    u8g2Schriften.print(WiFi.localIP());
  }
  while (display.nextPage());
  delay(2000);

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // beim Start entspricht das Datum der Unixtime: 1.1.1970
  // Datum/Kalender sollen erst angezeigt werden, wenn das Datum korrekt ist
  String Jahr = String(Zeit.tm_year + 1900);
  int Zaehler = 0;

  // String Jahr nach "1970" durchsuchen
  int Suche = Jahr.indexOf("1970");

  Serial.println("————————-");
  Serial.println("Datum und Zeit holen (maximal 90 Sekunden)…");

  u8g2Schriften.setCursor(10, 80);

  display.firstPage();
  do
  {
    u8g2Schriften.print("Zeit synchronisieren ...");
  }
  while (display.nextPage());

  // solange die Suche nicht erfolgreich ist
  while (Suche != -1)
  {
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);
    Jahr = String(Zeit.tm_year + 1900);

    // String Jahr nach "1970" durchsuchen
    Suche = Jahr.indexOf("1970");

    // Zeit in Stunden, Minuten und Sekunden
    Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);
    delay(1000);
    Zaehler++;

    if (Zaehler >= 90)
    {
      Serial.println();
      Serial.println("Datum und Zeit konnte innerhalb von " + String(Zaehler) + " Sekunden nicht geholt werden");
      Serial.println("Programm wird beendet");

      u8g2Schriften.setCursor(10, 100);

      display.firstPage();
      do
      {
        u8g2Schriften.print("Programm beendet!");
        u8g2Schriften.setCursor(10, 120);
        u8g2Schriften.print("Bitte neu starten!");

    }
    while (display.nextPage());

      // Programm beenden
      while (1);
    }

    Serial.print(".");
  }

  Serial.println();

  // Datum/Zeit erfolgreich synchronisiert
  if (Suche == -1)
  {
    Serial.println("————————-");
    Serial.println("Datum/Zeit erfolgreich synchronisiert ...");

    if (Zeit.tm_mday < 10) Serial.print("0");
    Serial.print(Zeit.tm_mday);
    Serial.print(".");

    // Monat: führende 0 ergänzen
    if (Zeit.tm_mon < 9) Serial.print("0");

    // Zählung beginnt mit 0 -> +1
    Serial.print(Zeit.tm_mon + 1);
    Serial.print(".");

    // Anzahl Jahre seit 1900
    Serial.println(Zeit.tm_year + 1900);

    if (Zeit.tm_hour < 10) Serial.print("0");
    Serial.print(Zeit.tm_hour);
    Serial.print(":");

    if (Zeit.tm_min < 10) Serial.print("0");
    Serial.print(Zeit.tm_min);
    Serial.print(":");

    if (Zeit.tm_sec < 10) Serial.print("0");
    Serial.println(Zeit.tm_sec);
    Serial.println("————————-");
  }

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  Zeitmessung = millis() + 1000;
}

void loop()
{
  display.fillScreen(GxEPD_WHITE);

  // Start = true
  // -> Zeit einmalig synchronisieren
  if (Start)
  {
    Start = false;

   // Zeit jede Minute mit Zeitserver synchronisieren
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);

    // Zeit in Stunden, Minuten und Sekunden
    Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

    ZeitAnzeigen();
  }

  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      ZeitAnzeigen();
    }
  }
}

void ZeitAnzeigen()
{
  display.firstPage();
  do
  {
    u8g2Schriften.setCursor(10, 110);

    u8g2Schriften.setFont(u8g2_font_logisoso92_tn);

    // Stunde: wenn Stunde < 10 -> 0 davor setzen
    if (Zeit.tm_hour < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_hour);
    u8g2Schriften.print(":");

    // Minuten
    // wenn Minute < 10 -> 0 davor setzen
    if (Zeit.tm_min < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_min);
  }
  while (display.nextPage());
}
