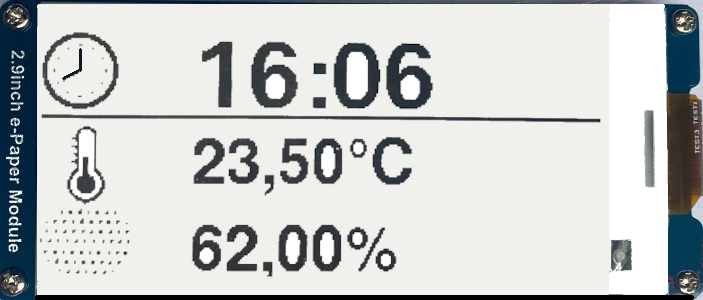

Zeit und Messwerte DHT Waveshare E-Ink auf 2,9 Zoll anzeigen (Lösung) – Projekte für Arduino und ESP32-Mikrocontroller

Nur Text

#ifdef ESP8266
  #include "ESP8266WiFi.h"
#else
  #include "WiFi.h"
#endif

// schwarz/weiß Display
#include "GxEPD2_BW.h"
#include "U8g2_for_Adafruit_GFX.h"

#include "DHT.h"

// Pin des DHT-Sensors anpassen
// Nano ESP32
// int SENSOR_DHT = D5;

// ESP32-Wroom
// int SENSOR_DHT = 13;

// NodeMCU
// int SENSOR_DHT = D3;

// ESP32-C6
// int SENSOR_DHT = 13;

// Sensortyp festlegen
// DHT22 oder DHT11
#define SensorTyp DHT22

// Sensor DHT einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// ESP32-Wroom/ESP32-Wroom 32D
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 15, BUSY -> 4
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ 5, /*DC*/ 2, /*RST*/ 15, /*BUSY*/ 4));

// NodeMCU
// CLK - D5, DIN -> D7, CS -> D8,  DC -> D6, RST -> D2, BUSY -> D1
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

// WiFi-Daten
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"
/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time ‑1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"
// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;
/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;
// Variablen für die Zeit
int Stunden, Minuten, Sekunden;
// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;
unsigned long Zeitmessung = 0;

void setup()
{
  // Sensor DHT starten
  dht.begin();

  display.init(115200, true, 2, false);
  display.setRotation(1);

  display.setFullWindow();
  // 296x128
  // display.setPartialWindow(10, 10, 270, 115);

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(display);

  display.fillScreen(GxEPD_WHITE);
  u8g2Schriften.setForegroundColor(GxEPD_BLACK);
  u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  WiFi.mode(WIFI_STA);

  // WiFi starten
  WiFi.begin(Router, Passwort);
  Serial.println("————————");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  u8g2Schriften.setCursor(10, 60);
  display.firstPage();

  do
  {
    u8g2Schriften.setCursor(10, 20);
    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
    u8g2Schriften.setFont(u8g2_font_helvB14_tf);
    u8g2Schriften.print("WiFi verbunden ...");
    u8g2Schriften.setCursor(10, 60);
    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
    u8g2Schriften.setFont(u8g2_font_helvB14_tf);
    u8g2Schriften.print("aktuelle Zeit holen ...");
  }
  while (display.nextPage());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // beim Start entspricht das Datum der Unixtime: 1.1.1970
  // Datum/Kalender sollen erst angezeigt werden, wenn das Datum korrekt ist
  String Jahr = String(Zeit.tm_year + 1900);
  int Zaehler = 0;

  // String Jahr nach "1970" durchsuchen
  int Suche = Jahr.indexOf("1970");

  Serial.println("————————-");
  Serial.println("Datum und Zeit holen (maximal 90 Sekunden)…");

  // solange die Suche nicht erfolgreich ist
  while (Suche != -1)
  {
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);
    Jahr = String(Zeit.tm_year + 1900);

    // String Jahr nach "1970" durchsuchen
    Suche = Jahr.indexOf("1970");

    // Zeit in Stunden, Minuten und Sekunden
    Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);
    delay(1000);
    Zaehler++;

    if (Zaehler >= 90)
    {
      Serial.println();
      Serial.println("Datum und Zeit konnte innerhalb von " + String(Zaehler) + " Sekunden nicht geholt werden");
      Serial.println("Programm wird beendet");

      u8g2Schriften.setCursor(10, 100);

      display.firstPage();
      do
      {
        u8g2Schriften.print("Programm beendet!");
        u8g2Schriften.setCursor(10, 120);
        u8g2Schriften.print("Bitte neu starten!");

    }
    while (display.nextPage());

      // Programm beenden
      while (1);
    }

    Serial.print(".");
  }

  Serial.println();
 // Datum/Zeit konnte nicht synchronisiert werden
  if (Suche != -1)
  {
    do
    {
      u8g2Schriften.setCursor(10, 60);
      u8g2Schriften.print("Zeit synchronisieren fehlgeschlagen!");
    }
    while (display.nextPage());
  }
  else
  {
    // Datum/Zeit erfolgreich synchronisiert
    display.fillScreen(GxEPD_WHITE);

    do
    {
      u8g2Schriften.setCursor(10, 20);
      u8g2Schriften.print("Zeit synchronisiert ...");
      u8g2Schriften.setCursor(10, 50);
      u8g2Schriften.print(WiFi.SSID());
      u8g2Schriften.setCursor(10, 80);
      u8g2Schriften.print(String(WiFi.localIP().toString()));
      u8g2Schriften.setCursor(10, 110);
      u8g2Schriften.print("Signalstärke: " + String(WiFi.RSSI()));
    }
    while (display.nextPage());
  }

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  delay(3000);

  Zeitmessung = millis() + 1000;
}

void loop()
{
  display.fillScreen(GxEPD_WHITE);

  // Start = true
  // -> Zeit einmalig synchronisieren
  if (Start)
  {
    Start = false;

   // Zeit jede Minute mit Zeitserver synchronisieren
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);

    // Zeit in Stunden, Minuten und Sekunden
    Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

    DatenAnzeigen();
  }

  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      DatenAnzeigen();
    }
  }
}

void DatenAnzeigen()
{
  // Daten lesen
  float Temperatur = dht.readTemperature();
  float Luftfeuchtigkeit = dht.readHumidity();

  // . durch , ersetzen
  String AnzeigeTemperatur = String(Temperatur);
  AnzeigeTemperatur.replace(".", ",");
  String AnzeigeLuftfeuchtigkeit = String(Luftfeuchtigkeit);
  AnzeigeLuftfeuchtigkeit.replace(".", ",");

  display.firstPage();
  do
  {
    // Zeit anzeigen
    u8g2Schriften.setCursor(10, 40);
    u8g2Schriften.setFont(u8g2_font_fub35_tf);

    // Stunde: wenn Stunde < 10 -> 0 davor setzen
    if (Zeit.tm_hour < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_hour);
    u8g2Schriften.print(":");

    // Minuten
    // wenn Minute < 10 -> 0 davor setzen
    if (Zeit.tm_min < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_min);
    display.drawFastHLine(1, 47, display.width(), GxEPD_BLACK);
    display.drawFastHLine(1, 48, display.width(), GxEPD_BLACK);

    // Messwerte anzeigen
    u8g2Schriften.setFont(u8g2_font_helvB24_tf);
    u8g2Schriften.setCursor(10, 80);
    u8g2Schriften.print(AnzeigeTemperatur + "°C");
    u8g2Schriften.setCursor(10, 125);
    u8g2Schriften.print(AnzeigeLuftfeuchtigkeit + "%");
  }
  while (display.nextPage());
}
