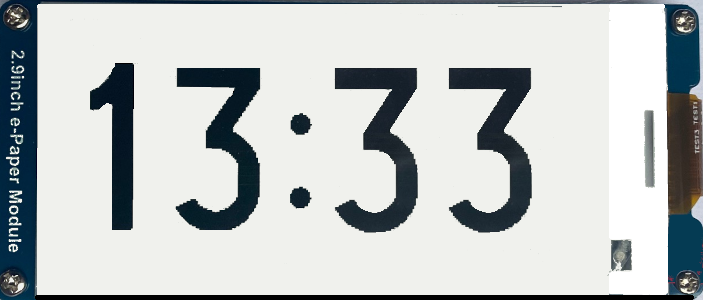

Zeit und Temperatur auf Waveshare E-Ink 2,9 Zoll anzeigen (Lösung) – Projekte für Arduino und ESP32-Mikrocontroller

#include "WiFi.h"

// schwarz/weiß Display
#include "GxEPD2_BW.h"
#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// ESP32-Wroom/ESP32-Wroom 32D
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 15, BUSY -> 4
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ 5, /*DC*/ 2, /*RST*/ 15, /*BUSY*/ 4));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

// WiFi-Daten
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time ‑1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;

// Variablen für die Zeit
int Stunden, Minuten, Sekunden;

// Start wird nur beim ersten Start für den Aufbau des TFTs benötigt
bool Start = true;

unsigned long Zeitmessung = 0;

void setup()
{
  display.init(115200, true, 2, false);
  display.setRotation(1);

  display.setFullWindow();

  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(display);

  display.fillScreen(GxEPD_WHITE);
  u8g2Schriften.setForegroundColor(GxEPD_BLACK);
  u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  WiFi.mode(WIFI_STA);

  // WiFi starten
  WiFi.begin(Router, Passwort);
  Serial.println("————————");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  u8g2Schriften.setCursor(10, 60);
  display.firstPage();

  do
  {
    u8g2Schriften.setCursor(10, 20);
    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
    u8g2Schriften.setFont(u8g2_font_helvB14_tf);
    u8g2Schriften.print("WiFi verbunden ...");
    u8g2Schriften.setCursor(10, 60);
    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
    u8g2Schriften.setFont(u8g2_font_helvB14_tf);
    u8g2Schriften.print("aktuelle Zeit holen ...");
  }
  while (display.nextPage());

  // Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // beim Start entspricht das Datum der Unixtime: 1.1.1970
  // Datum/Kalender sollen erst angezeigt werden, wenn das Datum korrekt ist
  String Jahr = String(Zeit.tm_year + 1900);
  int Zaehler = 0;

  // String Jahr nach "1970" durchsuchen
  int Suche = Jahr.indexOf("1970");

  Serial.println("————————-");
  Serial.println("Datum und Zeit holen (maximal 90 Sekunden)…");

  // solange die Suche nicht erfolgreich ist
  while (Suche != -1)
  {
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);
    Jahr = String(Zeit.tm_year + 1900);

    // String Jahr nach "1970" durchsuchen
    Suche = Jahr.indexOf("1970");

    // Zeit in Stunden, Minuten und Sekunden
    Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);
    delay(1000);
    Zaehler++;

    if (Zaehler >= 90)
    {
      Serial.println();
      Serial.println("Datum und Zeit konnte innerhalb von " + String(Zaehler) + " Sekunden nicht geholt werden");
      Serial.println("Programm wird beendet");

      u8g2Schriften.setCursor(10, 100);

      display.firstPage();
      do
      {
        u8g2Schriften.print("Programm beendet!");
        u8g2Schriften.setCursor(10, 120);
        u8g2Schriften.print("Bitte neu starten!");

    }
    while (display.nextPage());

      // Programm beenden
      while (1);
    }

    Serial.print(".");
  }

  Serial.println();
  // Datum/Zeit konnte nicht synchronisiert werden
  if (Suche != -1)
  {
    do
    {
      u8g2Schriften.setCursor(10, 60);
      u8g2Schriften.print("Zeit synchronisieren fehlgeschlagen!");
    }
    while (display.nextPage());
  }
  else
  {
    // Datum/Zeit erfolgreich synchronisiert
    display.fillScreen(GxEPD_WHITE);

    do
    {
      u8g2Schriften.setCursor(10, 20);
      u8g2Schriften.print("Zeit synchronisiert ...");
      u8g2Schriften.setCursor(10, 50);
      u8g2Schriften.print(WiFi.SSID());
      u8g2Schriften.setCursor(10, 80);
      u8g2Schriften.print(String(WiFi.localIP().toString()));
      u8g2Schriften.setCursor(10, 110);
      u8g2Schriften.print("Signalstärke: " + String(WiFi.RSSI()));
    }
    while (display.nextPage());
  }

  // Zeit in Stunden, Minuten und Sekunden
  Stunden = Zeit.tm_hour, Minuten = Zeit.tm_min, Sekunden = Zeit.tm_sec;

  delay(3000);

  Zeitmessung = millis() + 1000;
}


void loop()
{
  display.fillScreen(GxEPD_WHITE);

  // Start = true
  // -> Zeit einmalig synchronisieren
  if (Start)
  {
    Start = false;

   // Zeit jede Minute mit Zeitserver synchronisieren
    // aktuelle Zeit holen
    time(&aktuelleZeit);

    // localtime_r -> Zeit in die lokale Zeitzone setzen
    localtime_r(&aktuelleZeit, &Zeit);

    // Zeit in Stunden, Minuten und Sekunden
    Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

    ZeitAnzeigen();
  }

  // Sekunden weiter zählen
  if (Zeitmessung < millis())
  {
    Zeitmessung += 1000;
    Sekunden++;

    if (Sekunden == 60)
    {
      // Zeit jede Minute mit Zeitserver synchronisieren
      // aktuelle Zeit holen
      time(&aktuelleZeit);

      // localtime_r -> Zeit in die lokale Zeitzone setzen
      localtime_r(&aktuelleZeit, &Zeit);

      // Zeit in Stunden, Minuten und Sekunden
      Stunden = int(Zeit.tm_hour), Minuten = int(Zeit.tm_min), Sekunden = int(Zeit.tm_sec);

      ZeitAnzeigen();
    }
  }
}

void ZeitAnzeigen()
{
  display.firstPage();
  do
  {
    u8g2Schriften.setCursor(10, 110);

    u8g2Schriften.setFont(u8g2_font_logisoso92_tn);

    // Stunde: wenn Stunde < 10 -> 0 davor setzen
    if (Zeit.tm_hour < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_hour);
    u8g2Schriften.print(":");

    // Minuten
    // wenn Minute < 10 -> 0 davor setzen
    if (Zeit.tm_min < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_min);
  }
  while (display.nextPage());
}
