Wecker mit RTC-Modul DS3231 – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

18 Minuten

Ziele des Projekts

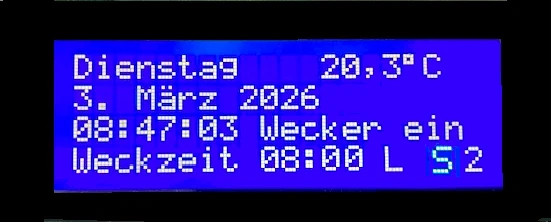

Die Weckzeit wird zusammen mit Wochentag, Datum und Uhrzeit auf dem 4-zeiligen LCD-Display mit I²C-Schnittstelle angezeigt. Die Einstellungen können mit Tastern oder einer Fernbedienung vorgenommen werden.
Außerdem wird die mit dem RTC-Modul gemessene Temperatur angezeigt. Für die Aktivierung des Wecksignals wird die ⇒Alarmfunktion des RTC-Moduls DS3231 genutzt.

Die Weckmelodie wird mit RTTTL abgespielt.

RTTTL (Ring Tone Text Transfer Language) sind Klingeltöne, die ursprünglich von Nokia für ihre Mobiltelefone entwickelt wurden. Ein Klingelton muss drei Bestandteile haben:

den Namen des Klingeltons
die Standardvorgaben: die Dauer der Noten und die verwendete Oktave
die durch Kommata getrennten Noten (internationale Notenbezeichnung c, d, e, f, g, a, b) alle Teile sind durch einen Doppelpunkt getrennt

Beispiel Te Deum:

TeDeum:d=4,o=5,b=63:8c,8f,16f,16g,8a

d=4: Standardnotenlänge Viertelnote

o=5: Angabe der Oktave

b=63: Abspielgeschwindigkeit 63 Schläge pro Minute

8c: Note C als Achtelnote gespielt

Als Wecksignal stehen verschiedene Melodien zur Verfügung.

Das Programm spielt die Melodien:

#include "PlayRtttl.hpp"
int Lautsprecher = 5;

char TeDeum[] =
"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1
char Elise[] =
"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2
char Ode[] =
"Ode:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3
char Bolero[] =
"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g";

// 4
char Fuenfte[] =
"Fuenfte:d=4,o=5,b=180:8f,8f,8f,1c#,8p,8d#,8d#,8d#,1c,8p,8f,8f,8f,8c#,8f#,8f#,8f#,8f,8c#6,8c#6,8c#6,2a#,8p";

void setup()
{
  playRtttlBlocking(Lautsprecher, TeDeum);
  delay(1000);

  playRtttlBlocking(Lautsprecher, Elise);
  delay(1000);

  playRtttlBlocking(Lautsprecher, Ode);
  delay(1000);

  playRtttlBlocking(Lautsprecher, Bolero);
  delay(1000);

  playRtttlBlocking(Lautsprecher, Fuenfte);
}

void loop()
{
 // bleibt leer, Programm läuft nur einmal
}

#include "PlayRtttl.hpp"

int Lautsprecher = 5;

char TeDeum[] =

"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1

char Elise[] =

"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2

char Ode[] =

"Ode:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3

char Bolero[] =

"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g";

// 4

char Fuenfte[] =

"Fuenfte:d=4,o=5,b=180:8f,8f,8f,1c#,8p,8d#,8d#,8d#,1c,8p,8f,8f,8f,8c#,8f#,8f#,8f#,8f,8c#6,8c#6,8c#6,2a#,8p";

void setup()

{

playRtttlBlocking(Lautsprecher, TeDeum);

delay(1000);

playRtttlBlocking(Lautsprecher, Elise);

delay(1000);

playRtttlBlocking(Lautsprecher, Ode);

delay(1000);

playRtttlBlocking(Lautsprecher, Bolero);

delay(1000);

playRtttlBlocking(Lautsprecher, Fuenfte);

}

void loop()

{

// bleibt leer, Programm läuft nur einmal

}

Weitere Klingeltöne zum Download bei 🔗PICAXE

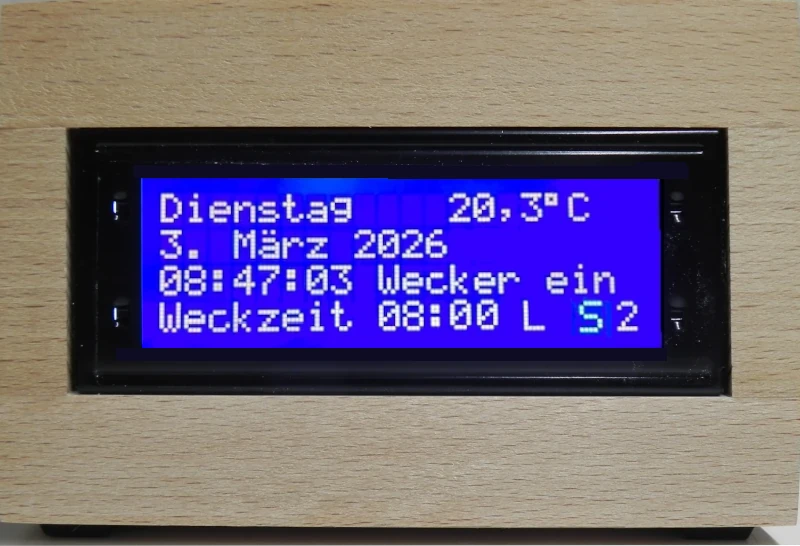

Wecker mit Tastern

Anwendungsbeispiel (Danke an Norbert Schrills)

linker Taster: eine Stunde vorwärts
mittlerer Taster: eine Minute weiter
rechter Taster: Wecker ein- oder ausschalten

Die zuvor eingestellte Zeit und der Zustand des Weckers (ein/aus) werden auf dem internen Speicher (⇒EEPROM) eines Arduinos gespeichert.

Benötigte Bauteile

3 Taster
⇒4-zeiliges LCD mit I²C-Schnittstelle
⇒RTC-Modul DS3231
Lautsprecher
Leitungsdrähte

Die Laustärke des Lautsprechers kannst du mit einem vorgeschalteten Widerstand regulieren.

Der Schaltplan

(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

Das Programm

Die zuvor eingestellte Zeit und der Zustand des Weckers (ein/aus) werden auf dem internen Speicher eines Arduinos gespeichert. Du kannst in Zeile 54 eine der Melodien als Wecksignal einstellen.

Bibliotheken und Variablen

Einstellungen:

Uhrzeiten, in denen das Display dunkel geschaltet werden kann
ZeitBeleuchtungAus/ZeitBeleuchtungEin
Angabe einer Uhrzeit ohne vorangestellte 0
Anzeige der Sekunden ein/aus
SekundenAnzeigen true/false
Dauer des Wecksignals in Sekunden
DauerWecksignal
Anzeige der Temperatur ein/aus
AnzeigeTemperatur true/false
Auswahl der Melodie:
0: TeDeum
1: FuerElise
2: OdeAnDieFreude
3: Bolero
4: Fuenfte
Licht beim Wecksignal ein/aus
Lichtwecker true/false

Solange die Weckmelodie abgespielt wird, bleibt der Sekundenzeiger stehen. Anschließend wird wieder der aktuelle Wert angezeigt.

#include "RTClib.h"
#include "LCDIC2.h"
#include "EEPROM.h"
#include "Bounce2.h"
#include "PlayRtttl.hpp"

// 4-zeiliges LCD
LCDIC2 lcd(0x27, 20, 4);

// Name des RTC-Moduls
RTC_DS3231 rtc;

#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen
volatile bool Alarm = false;

#define Lautsprecher 5
#define LED 6
#define TasterLinks 9
#define TasterMitte 10
#define TasterRechts 11

// Standardwerte werden teilweise später durch EEPROM überschrieben
int StundeWeckzeit = 7;
int MinuteWeckzeit = 0;
bool SekundenAnzeigen = true;
bool WeckerEinAus = true;
bool LichtWecker = true;
bool AnzeigeTemperatur = true;
bool LichtEinschalten = true;
int Weckmelodie = 4;
int Schlummerzeit = 1;
int ZeitBeleuchtungAus = 22;
int ZeitBeleuchtungEin = 7;

// Tasten Bounce zuordnen
Bounce WeckzeitStunde = Bounce();
Bounce WeckzeitMinute = Bounce();
Bounce StatusWecker = Bounce();

// 0
char TeDeum[] =
"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1
char Elise[] =
"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2
char Ode[] =
"Ode:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3
char Bolero[] =
"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g";

// 4
char Fuenfte[] =
"Fuenfte:d=4,o=5,b=180:8f,8f,8f,1c#,8p,8d#,8d#,8d#,1c,8p,8f,8f,8f,8c#,8f#,8f#,8f#,8f,8c#6,8c#6,8c#6,2a#,8p,8f,8f,8f,8c,8f#,8f#,8f#,8f,8d#6,8d#6,8d#6,1c6";

#include "RTClib.h"

#include "LCDIC2.h"

#include "EEPROM.h"

#include "Bounce2.h"

#include "PlayRtttl.hpp"

// 4-zeiliges LCD

LCDIC2 lcd(0x27, 20, 4);

// Name des RTC-Moduls

RTC_DS3231 rtc;

#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen

volatile bool Alarm = false;

#define Lautsprecher 5

#define LED 6

#define TasterLinks 9

#define TasterMitte 10

#define TasterRechts 11

// Standardwerte werden teilweise später durch EEPROM überschrieben

int StundeWeckzeit = 7;

int MinuteWeckzeit = 0;

bool SekundenAnzeigen = true;

bool WeckerEinAus = true;

bool LichtWecker = true;

bool AnzeigeTemperatur = true;

bool LichtEinschalten = true;

int Weckmelodie = 4;

int Schlummerzeit = 1;

int ZeitBeleuchtungAus = 22;

int ZeitBeleuchtungEin = 7;

// Tasten Bounce zuordnen

Bounce WeckzeitStunde = Bounce();

Bounce WeckzeitMinute = Bounce();

Bounce StatusWecker = Bounce();

// 0

char TeDeum[] =

"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1

char Elise[] =

"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2

char Ode[] =

"Ode:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3

char Bolero[] =

"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g";

// 4

char Fuenfte[] =

"Fuenfte:d=4,o=5,b=180:8f,8f,8f,1c#,8p,8d#,8d#,8d#,1c,8p,8f,8f,8f,8c#,8f#,8f#,8f#,8f,8c#6,8c#6,8c#6,2a#,8p,8f,8f,8f,8c,8f#,8f#,8f#,8f,8d#6,8d#6,8d#6,1c6";

Der setup-Teil

Nachdem die Zeit mit dem Zeitpunkt des Kompilierens gesetzt wurde, musst du vor einem erneutem Hochladen die Zeile 32 mit // versehen, ansonsten stimmt nach einem Stromausfall oder einem erneutem Einstecken der Stromzufuhr die Zeit nicht mehr.

void setup()
{
  pinMode(TasterLinks, INPUT_PULLUP);
  pinMode(TasterMitte, INPUT_PULLUP);
  pinMode(TasterRechts, INPUT_PULLUP);

  // Instanzen des Objekts Bounce für jede Taste zuordnen
  // Zeitintervall einstellen
  WeckzeitStunde.attach(TasterLinks);
  WeckzeitStunde.interval(20);
  WeckzeitMinute.attach(TasterMitte);
  WeckzeitMinute.interval(20);
  StatusWecker.attach(TasterRechts);
  StatusWecker.interval(20);

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial) {;}
  delay(1000);

  rtc.begin();
  /*
    wenn Datum und Zeit nicht korrekt -> Datum/Zeit setzen
    Jahr, Monat, Tag, Stunde, Minute, Sekunde
    keine führende 0 setzen
    rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));
  */
  rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));

  // Zeitpunkt des Kompilierens als aktuelle Zeit setzen
  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  // 32K-Pin am DS3231 deaktivieren
  rtc.disable32K();

  // Pin 2 als Interrupt-Pin
  pinMode(AlarmInterruptPin, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), Wecken, FALLING);

  // Alarme löschen und deaktivieren
  rtc.clearAlarm(1);
  rtc.clearAlarm(1);
  rtc.disableAlarm(1);
  rtc.disableAlarm(2);

  // LCD starten
  lcd.begin();

  // Cursor "verstecken"
  lcd.setCursor(false);

  // Weckzeit Stunde/Minute aus EEPROM lesen
  StundeWeckzeit = EEPROM.read(0);
  MinuteWeckzeit = EEPROM.read(2);

  // Status der Weckzeit lesen ein/aus
  WeckerEinAus = EEPROM.read(4);

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  // Alarm setzen
  DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), StundeWeckzeit, MinuteWeckzeit, 0);
  rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

  // wenn Stunde/Minute übereinstimmen
  rtc.setAlarm1(alarmTime, DS3231_A1_Hour);
}

void setup()

{

pinMode(TasterLinks, INPUT_PULLUP);

pinMode(TasterMitte, INPUT_PULLUP);

pinMode(TasterRechts, INPUT_PULLUP);

// Instanzen des Objekts Bounce für jede Taste zuordnen

// Zeitintervall einstellen

WeckzeitStunde.attach(TasterLinks);

WeckzeitStunde.interval(20);

WeckzeitMinute.attach(TasterMitte);

WeckzeitMinute.interval(20);

StatusWecker.attach(TasterRechts);

StatusWecker.interval(20);

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial) {;}

delay(1000);

rtc.begin();

wenn Datum und Zeit nicht korrekt -> Datum/Zeit setzen

Jahr, Monat, Tag, Stunde, Minute, Sekunde

keine führende 0 setzen

rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));

// Zeitpunkt des Kompilierens als aktuelle Zeit setzen

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

// 32K-Pin am DS3231 deaktivieren

rtc.disable32K();

// Pin 2 als Interrupt-Pin

pinMode(AlarmInterruptPin, INPUT_PULLUP);

attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), Wecken, FALLING);

// Alarme löschen und deaktivieren

rtc.clearAlarm(1);

rtc.disableAlarm(1);

rtc.disableAlarm(2);

// LCD starten

lcd.begin();

// Cursor "verstecken"

lcd.setCursor(false);

// Weckzeit Stunde/Minute aus EEPROM lesen

StundeWeckzeit = EEPROM.read(0);

MinuteWeckzeit = EEPROM.read(2);

// Status der Weckzeit lesen ein/aus

WeckerEinAus = EEPROM.read(4);

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

// Alarm setzen

DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

// wenn Stunde/Minute übereinstimmen

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

}

Der loop-Teil

void loop()
{
  String Stunde, Minute, Weckzeit;
  int CursorPosition = 0;

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  // Stunde einstellen
  if (WeckzeitStunde.update())
  {
    if (WeckzeitStunde.read() == LOW)
    {
      if (StundeWeckzeit >= 23) StundeWeckzeit = 0;
      else StundeWeckzeit ++;

      // Weckzeit Stunde an Position 0 in EEPROM schreiben
      EEPROM.update(0, StundeWeckzeit);

      // Weckzeit und Alarm neu setzen
      DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), StundeWeckzeit, MinuteWeckzeit, 0);
      rtc.setAlarm1(alarmTime, DS3231_A1_Hour);
    }
  }

  // Minute einstellen
  if (WeckzeitMinute.update())
  {
    if (WeckzeitMinute.read() == LOW)
    {
      if (MinuteWeckzeit >= 59) MinuteWeckzeit = 0;
      else MinuteWeckzeit ++;

      // Weckzeit Minute an Position 2 in EEPROM schreiben
      EEPROM.update(2, MinuteWeckzeit);

      // Weckzeit und Alarm neu setzen
      DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), StundeWeckzeit, MinuteWeckzeit, 0);
      rtc.setAlarm1(alarmTime, DS3231_A1_Hour);
    }
  }

  // Wecker ein/aus
  if (StatusWecker.update())
  {
    if (StatusWecker.read() == LOW)
    {
      WeckerEinAus = !WeckerEinAus;

      // Status Wecker schreiben
      if(WeckerEinAus) EEPROM.update(4, 1);
      else EEPROM.update(4, 0);
    }
  }

  // Wochentag, Datum und Zeit anzeigen

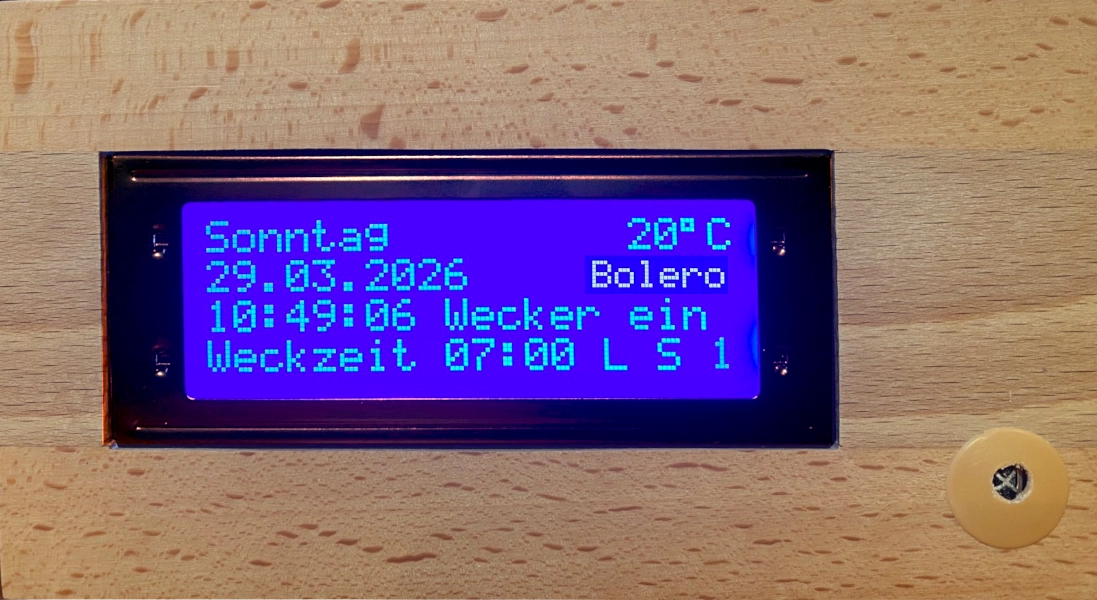

  lcd.setCursor(0, 0);

  /*
    Wochentag anzeigen
    0 = Sonntag
    1 = Montag
    ...
    6 = Samstag
  */
  switch (aktuell.dayOfTheWeek())
  {
    case 0:
      lcd.print("Sonntag   ");
      break;
    case 1:
      lcd.print("Montag    ");
      break;
    case 2:
      lcd.print("Dienstag  ");
      break;
    case 3:
      lcd.print("Mittwoch  ");
      break;
    case 4:
      lcd.print("Donnerstag");
      break;
    case 5:
      lcd.print("Freitag   ");
      break;
    case 6:
      lcd.print("Samstag   ");
      break;
  }
  lcd.print(" ");

  if(AnzeigeTemperatur)
  {
    // Temperatur ermitteln
    String Temperatur = String(rtc.getTemperature(), 1);

    // Wert wid im angelsächsisches Zahlenformat ermittelt
    // . durch , ersetzen
    Temperatur.replace(".", ",");
    lcd.setCursor(12, 0);
    lcd.print(Temperatur + "\337C ");
  }

  lcd.setCursor(0, 1);
  lcd.print(String(aktuell.day()) + ".");

  // Cursorposition verschieben
  CursorPosition += 3;

  // Monatsnamen anzeigen
  lcd.print(" ");

  switch (aktuell.month())
  {
    case 1:
      lcd.print("Januar");
      CursorPosition += 6;
      break;
    case 2:
      lcd.print("Februar");
      CursorPosition += 7;
      break;
    case 3:
      lcd.print("M\341rz");
      CursorPosition += 4;
      break;
    case 4:
      lcd.print("April");
      CursorPosition += 5;
      break;
    case 5:
      lcd.print("Mai");
      CursorPosition += 3;
      break;
    case 6:
      lcd.print("Juni");
      CursorPosition += 4;
      break;
    case 7:
      lcd.print("Juli");
      CursorPosition += 4;
      break;
    case 8:
      lcd.print("August");
      CursorPosition += 6;
      break;
    case 9:
      lcd.print("September");
      CursorPosition += 9;
      break;
    case 10:
      lcd.print("Oktober");
      CursorPosition += 7;
      break;
    case 11:
      lcd.print("November");
      CursorPosition += 8;
      break;
    case 12:
      lcd.print("Dezember");
      CursorPosition += 8;
      break;
  }
  lcd.print(" ");

  lcd.print(String(aktuell.year()));

  // Jahreszahl + Leerzeichen
  CursorPosition += 5;

  // mit Leerzeichen auffüllen
  for(int i = CursorPosition; i < 19; i++)
  {
    lcd.print(" ");
  }

  lcd.setCursor(0, 2);

  // wenn Stunden < 10 -> führende 0 setzen
  if (aktuell.hour() < 10) lcd.print("0");
  lcd.print(String(aktuell.hour()));
  lcd.print(':');

  // wenn Minuten < 10 -> führende 0 setzen
  if (aktuell.minute() < 10) lcd.print("0");
  lcd.print(String(aktuell.minute()));

  if(SekundenAnzeigen)
  {
    lcd.print(':');

    // wenn Sekunden < 10 -> führende 0 setzen
    if (aktuell.second() < 10) lcd.print("0");
    lcd.print(String(aktuell.second()));
  }

  // Steuerung der Hintergrundbeleuchtung
  if(aktuell.hour() == ZeitBeleuchtungAus) lcd.setBacklight(false);
  if(aktuell.hour() == ZeitBeleuchtungEin) lcd.setBacklight(true);

  if (WeckerEinAus) lcd.print(" Wecker ein");
  else lcd.print(" Wecker aus");

  /*
    Weckzeit formatieren -> führende 0 ergänzen
    4 mögliche Fälle
    Stunde < 10 Minute < 10
    Stunde < 10 Minute > 9
    Stunde > 10 Minute < 10
    Stunde > 10 Minute > 9
  */
  if (StundeWeckzeit < 10 && MinuteWeckzeit < 10)
  {
    Weckzeit = "0" + String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit < 10 && MinuteWeckzeit > 9)
  {
    Weckzeit = "0" + String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit > 9 && MinuteWeckzeit < 10)
  {
    Weckzeit = String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit > 9 && MinuteWeckzeit > 9)
  {
    Weckzeit = String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);
  }

  lcd.setCursor(0, 3);
  lcd.print("Weckzeit " + Weckzeit);

  lcd.setCursor(15, 3);
  if(LichtWecker) lcd.print("L");
  else lcd.print(" ");

  lcd.setCursor(17, 3);
  if(WeckerEinAus)
  {
    if (Schlummerzeit > 9) lcd.print("S" + String(Schlummerzeit));
    else lcd.print("S " + String(Schlummerzeit));
  }
  else lcd.print("   ");

  // String zusammensetzen
  String aktuelleZeit = Stunde + ":" + Minute;

  if(WeckerEinAus)
  {
    if (Alarm)
    {
      if(rtc.alarmFired(1))
      {
        // 255 = maximaler Wert
        if (LichtWecker) analogWrite(LED, 255);
        WeckmelodieSpielen();

        rtc.clearAlarm(1);
        analogWrite(LED, 0);
        rtc.setAlarm2(rtc.now() + TimeSpan(0, 0, Schlummerzeit, 0), DS3231_A2_Minute);
      }

      // Schlummern
      if(rtc.alarmFired(2))
      {
        if (LichtWecker) analogWrite(LED, 255);
        WeckmelodieSpielen();
        rtc.clearAlarm(2);
        analogWrite(LED, 0);
      }
    }
    Alarm = false;
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

void loop()

{

String Stunde, Minute, Weckzeit;

int CursorPosition = 0;

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

// Stunde einstellen

if (WeckzeitStunde.update())

{

if (WeckzeitStunde.read() == LOW)

{

if (StundeWeckzeit >= 23) StundeWeckzeit = 0;

else StundeWeckzeit ++;

// Weckzeit Stunde an Position 0 in EEPROM schreiben

EEPROM.update(0, StundeWeckzeit);

// Weckzeit und Alarm neu setzen

DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

}

// Minute einstellen

if (WeckzeitMinute.update())

{

if (WeckzeitMinute.read() == LOW)

{

if (MinuteWeckzeit >= 59) MinuteWeckzeit = 0;

else MinuteWeckzeit ++;

// Weckzeit Minute an Position 2 in EEPROM schreiben

EEPROM.update(2, MinuteWeckzeit);

// Weckzeit und Alarm neu setzen

DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

}

// Wecker ein/aus

if (StatusWecker.update())

{

if (StatusWecker.read() == LOW)

{

WeckerEinAus = !WeckerEinAus;

// Status Wecker schreiben

if(WeckerEinAus) EEPROM.update(4, 1);

else EEPROM.update(4, 0);

}

// Wochentag, Datum und Zeit anzeigen

lcd.setCursor(0, 0);

Wochentag anzeigen

0 = Sonntag

1 = Montag

...

6 = Samstag

switch (aktuell.dayOfTheWeek())

{

case 0:

lcd.print("Sonntag ");

break;

case 1:

lcd.print("Montag ");

break;

case 2:

lcd.print("Dienstag ");

break;

case 3:

lcd.print("Mittwoch ");

break;

case 4:

lcd.print("Donnerstag");

break;

case 5:

lcd.print("Freitag ");

break;

case 6:

lcd.print("Samstag ");

break;

}

lcd.print(" ");

if(AnzeigeTemperatur)

{

// Temperatur ermitteln

String Temperatur = String(rtc.getTemperature(), 1);

// Wert wid im angelsächsisches Zahlenformat ermittelt

// . durch , ersetzen

Temperatur.replace(".", ",");

lcd.setCursor(12, 0);

lcd.print(Temperatur + "\337C ");

}

lcd.setCursor(0, 1);

lcd.print(String(aktuell.day()) + ".");

// Cursorposition verschieben

CursorPosition += 3;

// Monatsnamen anzeigen

lcd.print(" ");

switch (aktuell.month())

{

case 1:

lcd.print("Januar");

CursorPosition += 6;

break;

case 2:

lcd.print("Februar");

CursorPosition += 7;

break;

case 3:

lcd.print("M\341rz");

CursorPosition += 4;

break;

case 4:

lcd.print("April");

CursorPosition += 5;

break;

case 5:

lcd.print("Mai");

CursorPosition += 3;

break;

case 6:

lcd.print("Juni");

CursorPosition += 4;

break;

case 7:

lcd.print("Juli");

CursorPosition += 4;

break;

case 8:

lcd.print("August");

CursorPosition += 6;

break;

case 9:

lcd.print("September");

CursorPosition += 9;

break;

case 10:

lcd.print("Oktober");

CursorPosition += 7;

break;

case 11:

lcd.print("November");

CursorPosition += 8;

break;

case 12:

lcd.print("Dezember");

CursorPosition += 8;

break;

}

lcd.print(" ");

lcd.print(String(aktuell.year()));

// Jahreszahl + Leerzeichen

CursorPosition += 5;

// mit Leerzeichen auffüllen

for(int i = CursorPosition; i < 19; i++)

{

lcd.print(" ");

}

lcd.setCursor(0, 2);

// wenn Stunden < 10 -> führende 0 setzen

if (aktuell.hour() < 10) lcd.print("0");

lcd.print(String(aktuell.hour()));

lcd.print(':');

// wenn Minuten < 10 -> führende 0 setzen

if (aktuell.minute() < 10) lcd.print("0");

lcd.print(String(aktuell.minute()));

if(SekundenAnzeigen)

{

lcd.print(':');

// wenn Sekunden < 10 -> führende 0 setzen

if (aktuell.second() < 10) lcd.print("0");

lcd.print(String(aktuell.second()));

}

// Steuerung der Hintergrundbeleuchtung

if(aktuell.hour() == ZeitBeleuchtungAus) lcd.setBacklight(false);

if(aktuell.hour() == ZeitBeleuchtungEin) lcd.setBacklight(true);

if (WeckerEinAus) lcd.print(" Wecker ein");

else lcd.print(" Wecker aus");

Weckzeit formatieren -> führende 0 ergänzen

4 mögliche Fälle

Stunde < 10 Minute < 10

Stunde < 10 Minute > 9

Stunde > 10 Minute < 10

Stunde > 10 Minute > 9

if (StundeWeckzeit < 10 && MinuteWeckzeit < 10)

{

Weckzeit = "0" + String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);

}

if (StundeWeckzeit < 10 && MinuteWeckzeit > 9)

{

Weckzeit = "0" + String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);

}

if (StundeWeckzeit > 9 && MinuteWeckzeit < 10)

{

Weckzeit = String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);

}

if (StundeWeckzeit > 9 && MinuteWeckzeit > 9)

{

Weckzeit = String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);

}

lcd.setCursor(0, 3);

lcd.print("Weckzeit " + Weckzeit);

lcd.setCursor(15, 3);

if(LichtWecker) lcd.print("L");

else lcd.print(" ");

lcd.setCursor(17, 3);

if(WeckerEinAus)

{

if (Schlummerzeit > 9) lcd.print("S" + String(Schlummerzeit));

else lcd.print("S " + String(Schlummerzeit));

}

else lcd.print(" ");

// String zusammensetzen

String aktuelleZeit = Stunde + ":" + Minute;

if(WeckerEinAus)

{

if (Alarm)

{

if(rtc.alarmFired(1))

{

// 255 = maximaler Wert

if (LichtWecker) analogWrite(LED, 255);

WeckmelodieSpielen();

rtc.clearAlarm(1);

analogWrite(LED, 0);

rtc.setAlarm2(rtc.now() + TimeSpan(0, 0, Schlummerzeit, 0), DS3231_A2_Minute);

}

// Schlummern

if(rtc.alarmFired(2))

{

if (LichtWecker) analogWrite(LED, 255);

WeckmelodieSpielen();

rtc.clearAlarm(2);

analogWrite(LED, 0);

}

Alarm = false;

}

Die Funktion Wecken setzt die Variable Alarm auf true:

void Wecken()
{
  Alarm = true;
}

void Wecken()

{

Alarm = true;

}

Die Variable Weckmelodie bestimmt, welche Melodie gespielt wird:

oid WeckmelodieSpielen()
{
  switch(Weckmelodie)
  {
    case 0:
      playRtttlBlocking(Lautsprecher, TeDeum);
      break;
    case 1:
      playRtttlBlocking(Lautsprecher, Elise);
      break;
    case 2:
      playRtttlBlocking(Lautsprecher, Ode);
      break;
    case 3:
      playRtttlBlocking(Lautsprecher, Bolero);
      break;
    case 4:
       playRtttlBlocking(Lautsprecher, Fuenfte);
       break;
    default:
       break;
  }
}

oid WeckmelodieSpielen()

{

switch(Weckmelodie)

{

case 0:

playRtttlBlocking(Lautsprecher, TeDeum);

break;

case 1:

playRtttlBlocking(Lautsprecher, Elise);

break;

case 2:

playRtttlBlocking(Lautsprecher, Ode);

break;

case 3:

playRtttlBlocking(Lautsprecher, Bolero);

break;

case 4:

playRtttlBlocking(Lautsprecher, Fuenfte);

break;

default:

break;

}

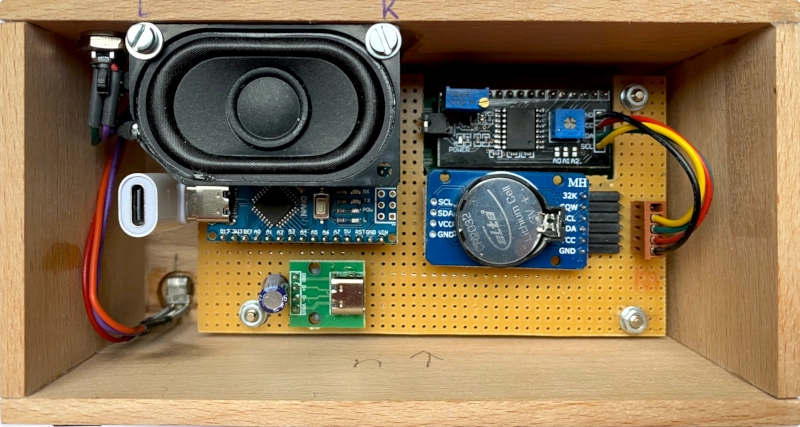

Wecker mit Fernbedienung

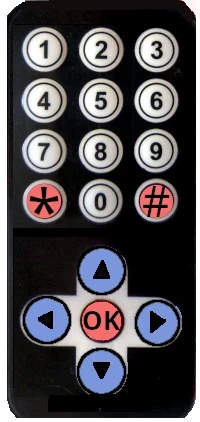

Die Fernbedienung bietet die Möglichkeit die Einstellungen im laufenden Betrieb zu ändern, die neuen Einstellungen zu speichern und auf dem LCD anzuzeigen.

Taste	bewirkt	Speichern im EEPROM	Anzeige im Display
Pfeil oben	eine Stunde vorwärts	ja	ja
Pfeil unten	eine Stunde zurück	ja	ja
Pfeil rechts	eine Minute weiter	ja	ja
Pfeil links	eine Minute zurück	ja	ja
OK	Wecker ein- oder ausschalten	ja	ja
1	Melodie TeDeum	ja	nein
2	Melodie Elise	ja	nein
3	Melodie Ode	ja	nein
4	Melodie Bolero	ja	nein
5	Melodie Fuenfte	ja	nein
6	Wecksignal mit Licht ein/aus	ja	ja (L)
7	Schlummerzeit verringern	ja	S + Anzahl Minuten
8	Schlummerzeit vergößern	ja	S + Anzahl Minuten
9	Anzeige der Sekunden ein/aus	nein	ja
0	Licht ein-/ausschalten	nein	nein
*	Hintergrundbeleuchtung einschalten	nein	ja
#	Hintergrundbeleuchtung ausschalten	nein	ja

Benötigte Bauteile

⇒Infrarot-Empfänger mit Keyes-Fernbedienung
alternativ eine ⇒andere Fernbedienung
⇒4-zeiliges LCD mit I²C-Schnittstelle
⇒RTC-Modul DS3231
Lautsprecher
Leitungsdrähte

Der Schaltplan

(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)
Die weiße LED ist optional.

Das Programm

Einstellungen

Wenn du das Programm zum ersten Mal startest, sind alle Werte im EEPROM auf 0 gesetzt. Mit diesem Programm kannst du die Werte anzeigen:

#include "EEPROM.h"

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  for (int i = 0; i < 14; i++)
  {
    Serial.println(EEPROM.read(i));
  }
}

void loop()
{
  // bleibt leer, Programm wird nur einmal ausgeführt
}

#include "EEPROM.h"

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

for (int i = 0; i < 14; i++)

{

Serial.println(EEPROM.read(i));

}

void loop()

{

// bleibt leer, Programm wird nur einmal ausgeführt

}

Mit diesem Programm kannst du alle Werte auf 0 setzen:

#include "EEPROM.h"

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  for (int i = 0; i < 14; i++)
  {
    EEPROM.write(i, 0);
  }

  // geschriebene Zahlen lesen
  for (int i = 0; i < 12; i++)
  {
    Serial.println(EEPROM.read(i));
  }
}

void loop()
{
  // bleibt leer, Programm wird nur einmal ausgeführt
}

#include "EEPROM.h"

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

for (int i = 0; i < 14; i++)

{

EEPROM.write(i, 0);

}

// geschriebene Zahlen lesen

for (int i = 0; i < 12; i++)

{

Serial.println(EEPROM.read(i));

}

void loop()

{

// bleibt leer, Programm wird nur einmal ausgeführt

}

Bibliotheken und Variable

Wenn Tasten auf der Fernbedienung gedrückt werden, kann es zu kurzen zeitlichen Verzögerungen kommen. Diese werden aber bei der nächsten Abfrage des RTC-Moduls korrigiert.

Solange die Weckmelodie abgespielt wird, bleibt die Sekundenanzeige stehen. Anschließend wird wieder der aktuelle Wert angezeigt.

#include "RTClib.h"
#include "LCDIC2.h"
#include "EEPROM.h"
#include "IRremote.hpp"
#include "PlayRtttl.hpp"

// Interruptpin des Infrarot-Empfängers
#define EmpfaengerPin 3
#define Lautsprecher 5
#define LED 6

// 4-zeiliges LCD
LCDIC2 lcd(0x27, 20, 4);

// Name des RTC-Moduls
RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen
#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen
volatile bool Alarm = false;
volatile bool IRAktiv = false;

// Standardwerte werden teilweise später durch EEPROM überschrieben
int StundeWeckzeit = 7;
int MinuteWeckzeit = 0;
bool SekundenAnzeigen = true;
bool WeckerEinAus = true;
bool LichtWecker = true;
bool LichtEinschalten = true;
bool AnzeigeTemperatur = true;
int Weckmelodie = 0;
int Schlummerzeit = 1;

// 0
char TeDeum[] =
"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1
char Elise[] =
"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2
char Ode[] =
"Ode:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3
char Bolero[] =
"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g";

// 4
char Fuenfte[] =
"Fuenfte:d=4,o=5,b=180:8f,8f,8f,1c#,8p,8d#,8d#,8d#,1c,8p,8f,8f,8f,8c#,8f#,8f#,8f#,8f,8c#6,8c#6,8c#6,2a#,8p";

#include "RTClib.h"

#include "LCDIC2.h"

#include "EEPROM.h"

#include "IRremote.hpp"

#include "PlayRtttl.hpp"

// Interruptpin des Infrarot-Empfängers

#define EmpfaengerPin 3

#define Lautsprecher 5

#define LED 6

// 4-zeiliges LCD

LCDIC2 lcd(0x27, 20, 4);

// Name des RTC-Moduls

RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen

#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen

volatile bool Alarm = false;

volatile bool IRAktiv = false;

// Standardwerte werden teilweise später durch EEPROM überschrieben

int StundeWeckzeit = 7;

int MinuteWeckzeit = 0;

bool SekundenAnzeigen = true;

bool WeckerEinAus = true;

bool LichtWecker = true;

bool LichtEinschalten = true;

bool AnzeigeTemperatur = true;

int Weckmelodie = 0;

int Schlummerzeit = 1;

// 0

char TeDeum[] =

"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1

char Elise[] =

"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2

char Ode[] =

"Ode:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3

char Bolero[] =

"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g";

// 4

char Fuenfte[] =

"Fuenfte:d=4,o=5,b=180:8f,8f,8f,1c#,8p,8d#,8d#,8d#,1c,8p,8f,8f,8f,8c#,8f#,8f#,8f#,8f,8c#6,8c#6,8c#6,2a#,8p";

Der setup-Teil

void setup()
{
  // Infrarot-Empfänger starten
  IrReceiver.begin(EmpfaengerPin);

  rtc.begin();

  // Zeitpunkt des Kompilierens als aktuelle Zeit setzen
  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

 // 32K-Pin am DS3231 deaktivieren
  rtc.disable32K();

  // Pin 2 als Interrupt-Pin
  pinMode(AlarmInterruptPin, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(EmpfaengerPin), IRAbfragen, FALLING);
  attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), Wecken, FALLING);

  // Alarme löschen und deaktivieren
  rtc.clearAlarm(1);
  rtc.clearAlarm(1);
  rtc.disableAlarm(1);
  rtc.disableAlarm(2);
  rtc.writeSqwPinMode(DS3231_OFF);

  // LCD starten
  lcd.begin();

  // Cursor "verstecken"
  lcd.setCursor(false);

  // Einstellungen aus EEPROM lesen
  StundeWeckzeit = EEPROM.read(0);
  MinuteWeckzeit = EEPROM.read(2);
  WeckerEinAus = EEPROM.read(4);
  Weckmelodie = EEPROM.read(6);
  SekundenAnzeigen = EEPROM.read(8);
  Schlummerzeit = EEPROM.read(10);
  LichtWecker = EEPROM.read(12);

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  // Alarm setzen
  DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);
  rtc.setAlarm1(alarmTime, DS3231_A1_Hour);
}

void setup()

{

// Infrarot-Empfänger starten

IrReceiver.begin(EmpfaengerPin);

rtc.begin();

// Zeitpunkt des Kompilierens als aktuelle Zeit setzen

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

// 32K-Pin am DS3231 deaktivieren

rtc.disable32K();

// Pin 2 als Interrupt-Pin

pinMode(AlarmInterruptPin, INPUT_PULLUP);

attachInterrupt(digitalPinToInterrupt(EmpfaengerPin), IRAbfragen, FALLING);

attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), Wecken, FALLING);

// Alarme löschen und deaktivieren

rtc.clearAlarm(1);

rtc.disableAlarm(1);

rtc.disableAlarm(2);

rtc.writeSqwPinMode(DS3231_OFF);

// LCD starten

lcd.begin();

// Cursor "verstecken"

lcd.setCursor(false);

// Einstellungen aus EEPROM lesen

StundeWeckzeit = EEPROM.read(0);

MinuteWeckzeit = EEPROM.read(2);

WeckerEinAus = EEPROM.read(4);

Weckmelodie = EEPROM.read(6);

SekundenAnzeigen = EEPROM.read(8);

Schlummerzeit = EEPROM.read(10);

LichtWecker = EEPROM.read(12);

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

// Alarm setzen

DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

}

Der loop-Teil

Die Tastencodes beziehen sich auf die Keyes-Fernbedienung. Wenn du eine andere Fernbedienung verwendest, musst du die ⇒Tastencodes anpassen.

Wenn der Druck auf die Taste der Fernbedienung zu schnell hintereinander registriert wird, kannst du in Zeile 15 die Zeit für delay etwas erhöhen.

void loop()
{
  String Stunde, Minute, Weckzeit;
  int CursorPosition = 0;

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  if (IRAktiv && IrReceiver.decode())
  {
    // resume -> nächsten Wert lesen
    IrReceiver.resume();
    if (IrReceiver.decodedIRData.command > 0 && IrReceiver.decodedIRData.command < 95)
    {
      delay(200);

      // Pfeil oben -> Stunden ++
      if (IrReceiver.decodedIRData.command == 70)
      {
        if (StundeWeckzeit >= 23) StundeWeckzeit = 0;
        else StundeWeckzeit ++;

        // Weckzeit Stunde an Position 0 in EEPROM schreiben
        EEPROM.update(0, StundeWeckzeit);
        DateTime StartAlarm (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);
        rtc.setAlarm1(StartAlarm, DS3231_A1_Hour);
      }

      // Pfeil unten Stunden --
      if (IrReceiver.decodedIRData.command == 21)
      {
        if (StundeWeckzeit == 0) StundeWeckzeit = 23;
        else StundeWeckzeit --;

        // Weckzeit Stunde an Position 0 in EEPROM schreiben
        EEPROM.update(0, StundeWeckzeit);
        DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);
        rtc.setAlarm1(alarmTime, DS3231_A1_Hour);
      }

      // Pfeil rechts -> Minuten ++
      if (IrReceiver.decodedIRData.command == 67)
      {
        if (MinuteWeckzeit >= 59)
        {
          MinuteWeckzeit = 0;
          StundeWeckzeit ++;
          EEPROM.update(0, StundeWeckzeit);

          // Weckzeit und Alarm neu setzen
          DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);
          rtc.setAlarm1(alarmTime, DS3231_A1_Hour);
        }
        else MinuteWeckzeit ++;

        // Weckzeit Stunde an Position 0 in EEPROM schreiben
        EEPROM.update(2, MinuteWeckzeit);

        // Weckzeit und Alarm neu setzen
        DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);
        rtc.setAlarm1(alarmTime, DS3231_A1_Hour);
      }

      // Pfeil links -> Minuten --
      if (IrReceiver.decodedIRData.command == 68)
      {
        if (MinuteWeckzeit == 0)
        {
          MinuteWeckzeit = 59;
          StundeWeckzeit --;
          EEPROM.update(0, StundeWeckzeit);

          // Weckzeit und Alarm neu setzen
          DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);
          rtc.setAlarm1(alarmTime, DS3231_A1_Hour);
        }
        else MinuteWeckzeit --;

        // Weckzeit Stunde an Position 2 in EEPROM schreiben
        EEPROM.update(2, MinuteWeckzeit);

        // Weckzeit und Alarm neu setzen
        DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);
        rtc.setAlarm1(alarmTime, DS3231_A1_Hour);
      }

      // OK -> Wecker ein/aus
      if (IrReceiver.decodedIRData.command == 64)
      {
        WeckerEinAus = !WeckerEinAus;

        // Status Wecker an Position 4 in EEPROM schreiben
        if(WeckerEinAus) EEPROM.update(4, 1);
        else EEPROM.update(4, 0);
      }

      // # -> Hintergrundbeleuchtung aus
      if (IrReceiver.decodedIRData.command == 74) lcd.setBacklight(false);

      // * -> Hintergrundbeleuchtung ein
      if (IrReceiver.decodedIRData.command == 66) lcd.setBacklight(true);

      // Melodie an Position 6 in EEPROM schreiben
      // 1 -> Melodie TedDeum
      if (IrReceiver.decodedIRData.command == 22)
      {
        Weckmelodie = 0;
        EEPROM.update(6, 0);
      }

      // 2 -> Melodie FuerElise
      if (IrReceiver.decodedIRData.command == 25)
      {
        Weckmelodie = 1;
        EEPROM.update(6, 1);
      }

      // 3 -> Melodie OdeandieFreude
      if (IrReceiver.decodedIRData.command == 13)
      {
        Weckmelodie = 2;
        EEPROM.update(6, 2);
      }

      // 4 -> Melodie Bolero
      if (IrReceiver.decodedIRData.command == 12)
      {
        Weckmelodie = 3;
        EEPROM.update(6, 3);
      }

      // 5 -> Melodie FuenfteSymphonie
      if (IrReceiver.decodedIRData.command == 24)
      {
        Weckmelodie = 4;
        EEPROM.update(6, 4);
      }

      // 6 -> Wecken mit Licht
      if (IrReceiver.decodedIRData.command == 94)
      {
        LichtWecker = !LichtWecker;
        if(LichtWecker) EEPROM.update(12, 1);
        else EEPROM.update(12, 0);
      }

      // 7 -> Schlummern -
      if (IrReceiver.decodedIRData.command == 8)
      {
        if (Schlummerzeit > 0) Schlummerzeit --;
        EEPROM.update(10, Schlummerzeit);
        lcd.setCursor(17, 3);
        if (Schlummerzeit > 9) lcd.print("S" + String(Schlummerzeit));
        else lcd.print("S " + String(Schlummerzeit));
      }

      // 8 -> Schlummern +
      if (IrReceiver.decodedIRData.command == 28)
      {
        Schlummerzeit ++;
        EEPROM.update(10, Schlummerzeit);
        lcd.setCursor(17, 3);
        if (Schlummerzeit > 9) lcd.print("S" + String(Schlummerzeit));
        else lcd.print("S " + String(Schlummerzeit));
      }

      // 0 Licht ein/aus
      if (IrReceiver.decodedIRData.command == 82)
      {
        if (LichtEinschalten)
        {
          analogWrite(LED, 200);
          LichtEinschalten =!LichtEinschalten;
        }

        else
        {
          analogWrite(LED, 0);
          LichtEinschalten =!LichtEinschalten;
        }
      }

      // 9 Sekunden anzeigen ein/aus
      // Status Sekundenzeiger an Position 8 in EEPROM schreiben
      if (IrReceiver.decodedIRData.command == 90)
      {
        SekundenAnzeigen = !SekundenAnzeigen;
        if(SekundenAnzeigen) EEPROM.update(8, 1);
        else EEPROM.update(8, 0);
      }
    }
    IRAktiv = false;
  }


  // Wochentag, Datum und Zeit anzeigen
  lcd.setCursor(0, 0);

  /*
    Wochentag anzeigen
    0 = Sonntag
    1 = Montag
    ...
    6 = Samstag
  */
  switch (aktuell.day())
  {
    case 0:
      lcd.print("Sonntag    ");
      break;
    case 1:
      lcd.print("Montag     ");
      break;
    case 2:
      lcd.print("Dienstag    ");
      break;
    case 3:
      lcd.print("Mittwoch    ");
      break;
    case 4:
      lcd.print("Donnerstag");
      break;
    case 5:
      lcd.print("Freitag     ");
      break;
    case 6:
      lcd.print("Samstag     ");
      break;
  }
  lcd.print(" ");

  if(AnzeigeTemperatur)
  {
    // Temperatur ermitteln
    String Temperatur = String(rtc.getTemperature(), 1);

    // Wert wid im angelsächsisches Zahlenformat ermittelt
    // . durch , ersetzen
    Temperatur.replace(".", ",");
    lcd.print(Temperatur + "\337C ");
  }

  lcd.setCursor(0, 1);
  lcd.print(String(aktuell.day()) + ".");

  // Cursorposition verschieben
  CursorPosition += 3;

  // Monatsnamen anzeigen
  lcd.print(" ");

  switch (aktuell.month())
  {
    case 1:
      lcd.print("Januar");
      CursorPosition += 6;
      break;
    case 2:
      lcd.print("Februar");
      CursorPosition += 7;
      break;
    case 3:
      lcd.print("M\341rz");
      CursorPosition += 4;
      break;
    case 4:
      lcd.print("April");
      CursorPosition += 5;
      break;
    case 5:
      lcd.print("Mai");
      CursorPosition += 3;
      break;
    case 6:
      lcd.print("Juni");
      CursorPosition += 4;
      break;
    case 7:
      lcd.print("Juli");
      CursorPosition += 4;
      break;
    case 8:
      lcd.print("August");
      CursorPosition += 6;
      break;
    case 9:
      lcd.print("September");
      CursorPosition += 9;
      break;
    case 10:
      lcd.print("Oktober");
      CursorPosition += 7;
      break;
    case 11:
      lcd.print("November");
      CursorPosition += 8;
      break;
    case 12:
      lcd.print("Dezember");
      CursorPosition += 8;
      break;
  }
  lcd.print(" ");

  lcd.print(String(aktuell.year()));

  // Jahreszahl + Leerzeichen
  CursorPosition += 5;

  // mit Leerzeichen auffüllen
  for(int i = CursorPosition; i < 19; i++)
  {
    lcd.print(" ");
  }

  lcd.setCursor(0, 2);

  // wenn Stunden < 10 -> führende 0 setzen
  if (aktuell.hour() < 10) lcd.print("0");
  lcd.print(String(aktuell.hour()));
  lcd.print(':');

  // wenn Minuten < 10 -> führende 0 setzen
  if (aktuell.minute() < 10) lcd.print("0");
  lcd.print(String(aktuell.minute()));

  if(SekundenAnzeigen)
  {
    lcd.print(':');

    // wenn Sekunden < 10 -> führende 0 setzen
    if (aktuell.second() < 10) lcd.print("0");
    lcd.print(String(aktuell.second()));
  }
  else lcd.print("   ");

  lcd.setCursor(8, 2);
  if (WeckerEinAus) lcd.print(" Wecker ein");
  else lcd.print(" Wecker aus");

  /*
    Weckzeit formatieren -> führende 0 ergänzen
    4 mögliche Fälle
    Stunde < 10 Minute < 10
    Stunde < 10 Minute > 9
    Stunde > 10 Minute < 10
    Stunde > 10 Minute > 9
  */
  if (StundeWeckzeit < 10 && MinuteWeckzeit < 10)
  {
    Weckzeit = "0" + String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit < 10 && MinuteWeckzeit > 9)
  {
    Weckzeit = "0" + String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit > 9 && MinuteWeckzeit < 10)
  {
    Weckzeit = String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit > 9 && MinuteWeckzeit > 9)
  {
    Weckzeit = String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);
  }

  lcd.setCursor(0, 3);
  lcd.print("Weckzeit " + Weckzeit);

  lcd.setCursor(15, 3);
  if(LichtWecker) lcd.print("L");
  else lcd.print(" ");

  lcd.setCursor(17, 3);
  if(WeckerEinAus)
  {
    if (Schlummerzeit > 9) lcd.print("S" + String(Schlummerzeit));
    else lcd.print("S " + String(Schlummerzeit));
  }
  else lcd.print("   ");

  /*
    Weckzeit erreicht
    -> Alarm auslösen
    -> Melodie abspielen
    -> wenn Variable Lichtwecker gesetzt: LED einschalten
    -> LCD-Hintergrundbeleuchtung einschalten
    -> Alarm2 -> Schlummern
  */

  if(WeckerEinAus)
  {
    if (Alarm)
    {
      if(rtc.alarmFired(1))
      {
        // 255 = maximaler Wert
        if (LichtWecker) analogWrite(LED, 255);
        WeckmelodieSpielen();

        rtc.clearAlarm(1);
        analogWrite(LED, 0);
        rtc.setAlarm2(rtc.now() + TimeSpan(0, 0, Schlummerzeit, 0), DS3231_A2_Minute);
        IrReceiver.begin(EmpfaengerPin);
      }

      // Schlummern
      if(rtc.alarmFired(2))
      {
        if (LichtWecker) analogWrite(LED, 255);
        WeckmelodieSpielen();
        rtc.clearAlarm(2);
        analogWrite(LED, 0);
        IrReceiver.begin(EmpfaengerPin);
      }
    }
    Alarm = false;
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

300

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

320

321

322

323

324

325

326

327

328

329

330

331

332

333

334

335

336

337

338

339

340

341

342

343

344

345

346

347

348

349

350

351

352

353

354

355

356

357

358

359

360

361

362

363

364

365

366

367

368

369

370

371

372

373

374

375

376

377

378

379

380

381

382

383

384

385

386

387

388

389

390

391

392

393

394

395

396

397

398

399

400

401

402

403

404

405

406

407

408

409

410

411

412

413

414

415

416

417

418

419

420

421

void loop()

{

String Stunde, Minute, Weckzeit;

int CursorPosition = 0;

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

if (IRAktiv && IrReceiver.decode())

{

// resume -> nächsten Wert lesen

IrReceiver.resume();

if (IrReceiver.decodedIRData.command > 0 && IrReceiver.decodedIRData.command < 95)

{

delay(200);

// Pfeil oben -> Stunden ++

if (IrReceiver.decodedIRData.command == 70)

{

if (StundeWeckzeit >= 23) StundeWeckzeit = 0;

else StundeWeckzeit ++;

// Weckzeit Stunde an Position 0 in EEPROM schreiben

EEPROM.update(0, StundeWeckzeit);

DateTime StartAlarm (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(StartAlarm, DS3231_A1_Hour);

}

// Pfeil unten Stunden --

if (IrReceiver.decodedIRData.command == 21)

{

if (StundeWeckzeit == 0) StundeWeckzeit = 23;

else StundeWeckzeit --;

// Weckzeit Stunde an Position 0 in EEPROM schreiben

EEPROM.update(0, StundeWeckzeit);

DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

}

// Pfeil rechts -> Minuten ++

if (IrReceiver.decodedIRData.command == 67)

{

if (MinuteWeckzeit >= 59)

{

MinuteWeckzeit = 0;

StundeWeckzeit ++;

EEPROM.update(0, StundeWeckzeit);

// Weckzeit und Alarm neu setzen

DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

}

else MinuteWeckzeit ++;

// Weckzeit Stunde an Position 0 in EEPROM schreiben

EEPROM.update(2, MinuteWeckzeit);

// Weckzeit und Alarm neu setzen

DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

}

// Pfeil links -> Minuten --

if (IrReceiver.decodedIRData.command == 68)

{

if (MinuteWeckzeit == 0)

{

MinuteWeckzeit = 59;

StundeWeckzeit --;

EEPROM.update(0, StundeWeckzeit);

// Weckzeit und Alarm neu setzen

DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

}

else MinuteWeckzeit --;

// Weckzeit Stunde an Position 2 in EEPROM schreiben

EEPROM.update(2, MinuteWeckzeit);

// Weckzeit und Alarm neu setzen

DateTime alarmTime (aktuell.year(), aktuell.month(), aktuell.day(), StundeWeckzeit, MinuteWeckzeit, 0);

rtc.setAlarm1(alarmTime, DS3231_A1_Hour);

}

// OK -> Wecker ein/aus

if (IrReceiver.decodedIRData.command == 64)

{

WeckerEinAus = !WeckerEinAus;

// Status Wecker an Position 4 in EEPROM schreiben

if(WeckerEinAus) EEPROM.update(4, 1);

else EEPROM.update(4, 0);

}

// # -> Hintergrundbeleuchtung aus

if (IrReceiver.decodedIRData.command == 74) lcd.setBacklight(false);

// * -> Hintergrundbeleuchtung ein

if (IrReceiver.decodedIRData.command == 66) lcd.setBacklight(true);

// Melodie an Position 6 in EEPROM schreiben

// 1 -> Melodie TedDeum

if (IrReceiver.decodedIRData.command == 22)

{

Weckmelodie = 0;

EEPROM.update(6, 0);

}

// 2 -> Melodie FuerElise

if (IrReceiver.decodedIRData.command == 25)

{

Weckmelodie = 1;

EEPROM.update(6, 1);

}

// 3 -> Melodie OdeandieFreude

if (IrReceiver.decodedIRData.command == 13)

{

Weckmelodie = 2;

EEPROM.update(6, 2);

}

// 4 -> Melodie Bolero

if (IrReceiver.decodedIRData.command == 12)

{

Weckmelodie = 3;

EEPROM.update(6, 3);

}

// 5 -> Melodie FuenfteSymphonie

if (IrReceiver.decodedIRData.command == 24)

{

Weckmelodie = 4;

EEPROM.update(6, 4);

}

// 6 -> Wecken mit Licht

if (IrReceiver.decodedIRData.command == 94)

{

LichtWecker = !LichtWecker;

if(LichtWecker) EEPROM.update(12, 1);

else EEPROM.update(12, 0);

}

// 7 -> Schlummern -

if (IrReceiver.decodedIRData.command == 8)

{

if (Schlummerzeit > 0) Schlummerzeit --;

EEPROM.update(10, Schlummerzeit);

lcd.setCursor(17, 3);

if (Schlummerzeit > 9) lcd.print("S" + String(Schlummerzeit));

else lcd.print("S " + String(Schlummerzeit));

}

// 8 -> Schlummern +

if (IrReceiver.decodedIRData.command == 28)

{

Schlummerzeit ++;

EEPROM.update(10, Schlummerzeit);

lcd.setCursor(17, 3);

if (Schlummerzeit > 9) lcd.print("S" + String(Schlummerzeit));

else lcd.print("S " + String(Schlummerzeit));

}

// 0 Licht ein/aus

if (IrReceiver.decodedIRData.command == 82)

{

if (LichtEinschalten)

{

analogWrite(LED, 200);

LichtEinschalten =!LichtEinschalten;

}

else

{

analogWrite(LED, 0);

LichtEinschalten =!LichtEinschalten;

}

// 9 Sekunden anzeigen ein/aus

// Status Sekundenzeiger an Position 8 in EEPROM schreiben

if (IrReceiver.decodedIRData.command == 90)

{

SekundenAnzeigen = !SekundenAnzeigen;

if(SekundenAnzeigen) EEPROM.update(8, 1);

else EEPROM.update(8, 0);

}

IRAktiv = false;

}

// Wochentag, Datum und Zeit anzeigen

lcd.setCursor(0, 0);

Wochentag anzeigen

0 = Sonntag

1 = Montag

...

6 = Samstag

switch (aktuell.day())

{

case 0:

lcd.print("Sonntag ");

break;

case 1:

lcd.print("Montag ");

break;

case 2:

lcd.print("Dienstag ");

break;

case 3:

lcd.print("Mittwoch ");

break;

case 4:

lcd.print("Donnerstag");

break;

case 5:

lcd.print("Freitag ");

break;

case 6:

lcd.print("Samstag ");

break;

}

lcd.print(" ");

if(AnzeigeTemperatur)

{

// Temperatur ermitteln

String Temperatur = String(rtc.getTemperature(), 1);

// Wert wid im angelsächsisches Zahlenformat ermittelt

// . durch , ersetzen

Temperatur.replace(".", ",");

lcd.print(Temperatur + "\337C ");

}

lcd.setCursor(0, 1);

lcd.print(String(aktuell.day()) + ".");

// Cursorposition verschieben

CursorPosition += 3;

// Monatsnamen anzeigen

lcd.print(" ");

switch (aktuell.month())

{

case 1:

lcd.print("Januar");

CursorPosition += 6;

break;

case 2:

lcd.print("Februar");

CursorPosition += 7;

break;

case 3:

lcd.print("M\341rz");

CursorPosition += 4;

break;

case 4:

lcd.print("April");

CursorPosition += 5;

break;

case 5:

lcd.print("Mai");

CursorPosition += 3;

break;

case 6:

lcd.print("Juni");

CursorPosition += 4;

break;

case 7:

lcd.print("Juli");

CursorPosition += 4;

break;

case 8:

lcd.print("August");

CursorPosition += 6;

break;

case 9:

lcd.print("September");

CursorPosition += 9;

break;

case 10:

lcd.print("Oktober");

CursorPosition += 7;

break;

case 11:

lcd.print("November");

CursorPosition += 8;

break;

case 12:

lcd.print("Dezember");

CursorPosition += 8;

break;

}

lcd.print(" ");

lcd.print(String(aktuell.year()));

// Jahreszahl + Leerzeichen

CursorPosition += 5;

// mit Leerzeichen auffüllen

for(int i = CursorPosition; i < 19; i++)

{

lcd.print(" ");

}

lcd.setCursor(0, 2);

// wenn Stunden < 10 -> führende 0 setzen

if (aktuell.hour() < 10) lcd.print("0");

lcd.print(String(aktuell.hour()));

lcd.print(':');

// wenn Minuten < 10 -> führende 0 setzen

if (aktuell.minute() < 10) lcd.print("0");

lcd.print(String(aktuell.minute()));

if(SekundenAnzeigen)

{

lcd.print(':');

// wenn Sekunden < 10 -> führende 0 setzen

if (aktuell.second() < 10) lcd.print("0");

lcd.print(String(aktuell.second()));

}

else lcd.print(" ");

lcd.setCursor(8, 2);

if (WeckerEinAus) lcd.print(" Wecker ein");

else lcd.print(" Wecker aus");

Weckzeit formatieren -> führende 0 ergänzen

4 mögliche Fälle

Stunde < 10 Minute < 10

Stunde < 10 Minute > 9

Stunde > 10 Minute < 10

Stunde > 10 Minute > 9

if (StundeWeckzeit < 10 && MinuteWeckzeit < 10)

{

Weckzeit = "0" + String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);

}

if (StundeWeckzeit < 10 && MinuteWeckzeit > 9)

{

Weckzeit = "0" + String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);

}

if (StundeWeckzeit > 9 && MinuteWeckzeit < 10)

{

Weckzeit = String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);

}

if (StundeWeckzeit > 9 && MinuteWeckzeit > 9)

{

Weckzeit = String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);

}

lcd.setCursor(0, 3);

lcd.print("Weckzeit " + Weckzeit);

lcd.setCursor(15, 3);

if(LichtWecker) lcd.print("L");

else lcd.print(" ");

lcd.setCursor(17, 3);

if(WeckerEinAus)

{

if (Schlummerzeit > 9) lcd.print("S" + String(Schlummerzeit));

else lcd.print("S " + String(Schlummerzeit));

}

else lcd.print(" ");

Weckzeit erreicht

-> Alarm auslösen

-> Melodie abspielen

-> wenn Variable Lichtwecker gesetzt: LED einschalten

-> LCD-Hintergrundbeleuchtung einschalten

-> Alarm2 -> Schlummern

if(WeckerEinAus)

{

if (Alarm)

{

if(rtc.alarmFired(1))

{

// 255 = maximaler Wert

if (LichtWecker) analogWrite(LED, 255);

WeckmelodieSpielen();

rtc.clearAlarm(1);

analogWrite(LED, 0);

rtc.setAlarm2(rtc.now() + TimeSpan(0, 0, Schlummerzeit, 0), DS3231_A2_Minute);

IrReceiver.begin(EmpfaengerPin);

}

// Schlummern

if(rtc.alarmFired(2))

{

if (LichtWecker) analogWrite(LED, 255);

WeckmelodieSpielen();

rtc.clearAlarm(2);

analogWrite(LED, 0);

IrReceiver.begin(EmpfaengerPin);

}

Alarm = false;

}

Die über den Interruptpin ausgelöste Funktion IRAbfragen() setzt die Variable IRAktiv auf true:

void IRAbfragen()
{
  IRAktiv = true;
}

void IRAbfragen()

{

IRAktiv = true;

}

Die Funktion Wecken setzt die Variable Alarm auf true:

void Wecken()
{
  Alarm = true;
}

void Wecken()

{

Alarm = true;

}

Die Variable Weckmelodie bestimmt, welche Melodie gespielt wird:

void WeckmelodieSpielen()
{
  switch(Weckmelodie)
  {
    case 0:
      playRtttlBlocking(Lautsprecher, TeDeum);
      break;
    case 1:
      playRtttlBlocking(Lautsprecher, Elise);
      break;
    case 2:
      playRtttlBlocking(Lautsprecher, Ode);
      break;
    case 3:
      playRtttlBlocking(Lautsprecher, Bolero);
      break;
    case 4:
       playRtttlBlocking(Lautsprecher, Fuenfte);
       break;
    default:
       break;
  }
}

void WeckmelodieSpielen()

{

switch(Weckmelodie)

{

case 0:

playRtttlBlocking(Lautsprecher, TeDeum);

break;

case 1:

playRtttlBlocking(Lautsprecher, Elise);

break;

case 2:

playRtttlBlocking(Lautsprecher, Ode);

break;

case 3:

playRtttlBlocking(Lautsprecher, Bolero);

break;

case 4:

playRtttlBlocking(Lautsprecher, Fuenfte);

break;

default:

break;

}

Ziele des Projekts

Wecker mit Tastern

Benötigte Bauteile

Der Schaltplan

Das Programm

Bibliotheken und Variablen

Der setup-Teil

Der loop-Teil

Wecker mit Fernbedienung

Benötigte Bauteile

Der Schaltplan

Das Programm

Einstellungen

Bibliotheken und Variable

Der setup-Teil

Der loop-Teil

Ähnliche Projekte
