RTC-Modul DS3231 – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

12 Minuten

Überblick

Der Arduino kann nur ab dem Zeitpunkt des Einschaltens die Zeit messen. Das aktuelle Datum und die Zeit kann nur mit einem RTC-Modul (RealTimeClock) gesetzt und gelesen werden. Beim ersten Start muss das aktuelle Datum und die aktuelle Zeit manuell gesetzt werden, anschließend läuft die Zeit mit Hilfe der Batterie weiter. Das hier verwendete Modul DS3231 misst zusätzlich die Temperatur.
Angeschlossen wird das Modul über ⇒I²C. Wird der SQW-Pin mit einem Interrupt-Pin verbunden können Alarmfunktionen genutzt werden.

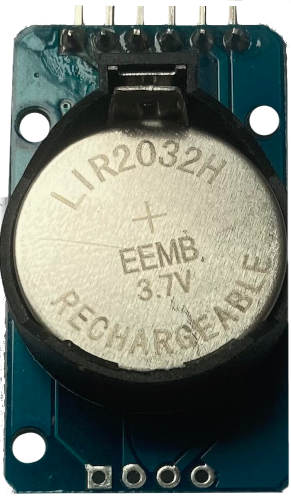

Wenn das Modul nicht mit Strom versorgt ist, kann die Batterie (C2032) die Uhrzeit bis zum nächsten Einschalten puffern. Allerdings verfügt das DS3231-Modul über eine Ladefunktion für die Batterie. Wenn das Modul mit Strom versorgt wird, sollte die Batterie entfernt oder eine wieder aufladbare Knopfzelle verwendet werden.

Der Schaltplan

Benötigte Bibliothek

Sketch -> Bibliothek einbinden -> Bibliotheken verwalten

Funktionen der Bibliothek Adafruit RTClib DS3231

Schlüsselwort	Anzeige/Parameter
begin()	Modul initialisieren
now()	aktuelle Zeit holen
adjust(DateTime(Jahr Monat, Tag, Stunde, Minute, Sekunde)	Beispiel: rtc.adjust(DateTime(2025, 4, 17, 10, 31, 30));
dayOfTheWeek()	Nummer des Wochentages 0 = Sonntag 1 = Montag . . . 6 = Samstag
day()	Tag
month()	Monat 1 = Januar 2 = Februar ... 12 = Dezember
year()	Jahr
hour()	Stunde
minute())	Minute
second())	Sekunde
Uhrzeit als Array definieren: char Zeit[] = "Uhrzeit: hh:mm:ss" print(aktuell.toString(Zeit))	hh = Stunden mm = Minuten ss = Sekunden
Datum als Array definieren: char Datum[] = "DD.MM.YYYY" print(aktuell.toString(Datum))	DD = Tag MM = Monat YYYY = 4-stelliges Jahr
getTemperature()	Temperatur ermitteln
lostpower()	untersucht, ob das Modul zwischenzeitlich nicht mit Strom versorgt wurde
disableAlarm(1) disableAlarm(2)	Alarm 1/2 deaktivieren
disable32K();	32K-Pin am DS3231 deaktivieren
setAlarm1() setAlarm2()	Alarm (1/2) setzen
alarmFired(1) alarmFired(2)	Status des Alarms (1/2) ermitteln
writeSqwPinMode(DS3231_OFF)	SQW Pin-Mode setzen

Die Zeit kann mit unterschiedlichen Methoden gesetzt werden, leider sind beide nicht genau:

mit der Angabe von Datum und Uhrzeit:
rtc.adjust(DateTime(2025, 4, 17, 10, 30, 30));
Format: Jahr, Monat, Tag, Stunde, Minute, Sekunden
Man muss dann sofort nach der Festlegung das Programm kompilieren, die Uhr wird vermutlich etwas vor- oder nachgehen, je nachdem wie gut die Zeit zwischen der Änderung und dem Abschluss der Kompilierung geschätzt wurde.
Vor der nächsten Kompilierung muss die Zeile entfernt werden.
mit der Zeit zu der das Programm kompiliert wurde:
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
Solange die Zeit des Computers mit einem Zeitserver synchronisiert wurde, wird die Uhrzeit lediglich ein wenig nachgehen.

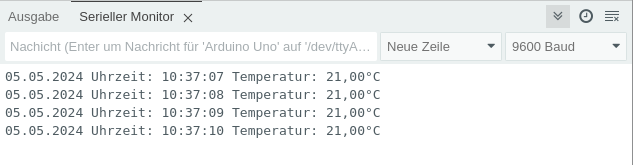

Zeit anzeigen

#include "RTClib.h"

// Name des RTC-Moduls
RTC_DS3231 rtc;

void setup()
{
  // Serial starten
  Serial.begin(9600);
  delay(1000);

  // RTC-Modul starten
  if (!rtc.begin())
  {
    Serial.println("RTC nicht verbunden");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("RTC verbunden!");

  // Zeitpunkt des Kompilierens als aktuelle Zeit setzen
  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}

void loop()
{
  // aktuelle Zeit holen
  DateTime aktuell = rtc.now();

  char Datum[] = "DD.MM.YYYY ";
  Serial.print(aktuell.toString(Datum));

  // Jahr anzeigen
  Serial.print(String(aktuell.year()));

  char Zeit[] = " Uhrzeit: hh:mm:ss ";
  Serial.print(aktuell.toString(Zeit));

  // gemessene Temperatur in String umwandeln
  // int -> nur ganzzahlige Werte
  String Temperatur = String(rtc.getTemperature());
  Temperatur.replace(".", ",");

  // Temperatur anzeigen
  Serial.println("Temperatur: " + Temperatur + "°C ");
  delay(1000);
}

#include "RTClib.h"

// Name des RTC-Moduls

RTC_DS3231 rtc;

void setup()

{

// Serial starten

Serial.begin(9600);

delay(1000);

// RTC-Modul starten

if (!rtc.begin())

{

Serial.println("RTC nicht verbunden");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("RTC verbunden!");

// Zeitpunkt des Kompilierens als aktuelle Zeit setzen

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

}

void loop()

{

// aktuelle Zeit holen

DateTime aktuell = rtc.now();

char Datum[] = "DD.MM.YYYY ";

Serial.print(aktuell.toString(Datum));

// Jahr anzeigen

Serial.print(String(aktuell.year()));

char Zeit[] = " Uhrzeit: hh:mm:ss ";

Serial.print(aktuell.toString(Zeit));

// gemessene Temperatur in String umwandeln

// int -> nur ganzzahlige Werte

String Temperatur = String(rtc.getTemperature());

Temperatur.replace(".", ",");

// Temperatur anzeigen

Serial.println("Temperatur: " + Temperatur + "°C ");

delay(1000);

}

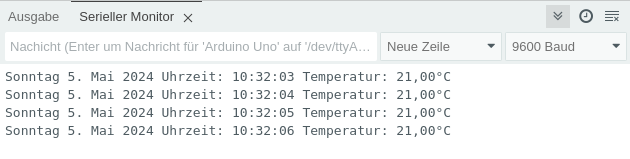

Erweiterte Version mit Anzeige der Namen der Wochentage und der Monatsnamen:

Das dazugehörige Programm:

#include "RTClib.h"

// Name des RTC-Moduls
RTC_DS3231 rtc;

void setup()
{
  Serial.begin(9600);
  delay(1000);

  // RTC-Modul starten
  if (!rtc.begin())
  {
    Serial.println("RTC nicht verbunden");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("RTC verbunden!");

  /*
    wenn Datum und Zeit nicht korrekt -> Datum/Zeit setzen
    Jahr, Monat, Tag, Stunde, Minute, Sekunde
    Beispiel:  2024 Mai 5. 10 Uhr 30 Minuten 30 Sekunden
    rtc.adjust(DateTime(2024, 5, 5, 10, 30, 30));
    alternativ:
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  */
  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}

void loop()
{
  // aktuelle Zeit holen
  DateTime aktuell = rtc.now();

  /*
    Wochentag anzeigen
    0 = Sonntag
    1 = Montag
    ...
    6 = Samstag
  */
  switch (aktuell.dayOfTheWeek())
  {
    case 0:
      Serial.print("Sonntag");
      break;

    case 1:
      Serial.print("Montag");
      break;

    case 2:
      Serial.print("Dienstag");
      break;

    case 3:
      Serial.print("Mittwoch");
      break;

    case 4:
      Serial.print("Donnerstag");
      break;

    case 5:
      Serial.print("Donnerstag");
      break;

    case 6:
      Serial.print("Samstag");
      break;
  }

  // Leerzeichen hinzufügen
  Serial.print(" ");

  // Datum anzeigen
  Serial.print(String(aktuell.day()) + ".");

  /*
    Monatsnamen anzeigen
    1= Januar
    2 = Februar
    ...
    12 = Dezember
  */
  Serial.print(" ");

  switch (aktuell.month())
  {
    case 1:
      Serial.print("Januar");
      break;
    case 2:

      Serial.print("Februar");
      break;
    case 3:
      Serial.print("M\u00e4rz");
      break;

    case 4:
      Serial.print("April");
      break;

    case 5:
      Serial.print("Mai");
      break;

    case 6:
      Serial.print("Juni");
      break;

    case 7:
      Serial.print("Juli");
      break;

    case 8:
      Serial.print("August");
      break;
    case 9:
      Serial.print("September");
      break;

    case 10:
      Serial.print("Oktober");
      break;

    case 11:
      Serial.print("November");
      break;

    case 12:
      Serial.print("Dezember");
      break;
  }

  Serial.print(" ");
  Serial.print(String(aktuell.year()) + " ");

  // Zeitangabe in Zeichenkette (String) umwandeln und anzeigen
  char Zeit[] = "hh:mm:ss";
  Serial.print("Uhrzeit: ");
  Serial.print(aktuell.toString(Zeit));

  // Temperatur ermitteln
  String Temperatur = String(rtc.getTemperature(), 1);

  // Anzeige im angelsächsisches Zahlenformat
  // . durch , ersetzen
  Temperatur.replace(".", ",");
  Serial.println(" Temperatur: " + Temperatur + "°C");

  delay(1000);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

#include "RTClib.h"

// Name des RTC-Moduls

RTC_DS3231 rtc;

void setup()

{

Serial.begin(9600);

delay(1000);

// RTC-Modul starten

if (!rtc.begin())

{

Serial.println("RTC nicht verbunden");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("RTC verbunden!");

wenn Datum und Zeit nicht korrekt -> Datum/Zeit setzen

Jahr, Monat, Tag, Stunde, Minute, Sekunde

Beispiel: 2024 Mai 5. 10 Uhr 30 Minuten 30 Sekunden

rtc.adjust(DateTime(2024, 5, 5, 10, 30, 30));

alternativ:

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

}

void loop()

{

// aktuelle Zeit holen

DateTime aktuell = rtc.now();

Wochentag anzeigen

0 = Sonntag

1 = Montag

...

6 = Samstag

switch (aktuell.dayOfTheWeek())

{

case 0:

Serial.print("Sonntag");

break;

case 1:

Serial.print("Montag");

break;

case 2:

Serial.print("Dienstag");

break;

case 3:

Serial.print("Mittwoch");

break;

case 4:

Serial.print("Donnerstag");

break;

case 5:

Serial.print("Donnerstag");

break;

case 6:

Serial.print("Samstag");

break;

}

// Leerzeichen hinzufügen

Serial.print(" ");

// Datum anzeigen

Serial.print(String(aktuell.day()) + ".");

Monatsnamen anzeigen

1= Januar

2 = Februar

...

12 = Dezember

Serial.print(" ");

switch (aktuell.month())

{

case 1:

Serial.print("Januar");

break;

case 2:

Serial.print("Februar");

break;

case 3:

Serial.print("M\u00e4rz");

break;

case 4:

Serial.print("April");

break;

case 5:

Serial.print("Mai");

break;

case 6:

Serial.print("Juni");

break;

case 7:

Serial.print("Juli");

break;

case 8:

Serial.print("August");

break;

case 9:

Serial.print("September");

break;

case 10:

Serial.print("Oktober");

break;

case 11:

Serial.print("November");

break;

case 12:

Serial.print("Dezember");

break;

}

Serial.print(" ");

Serial.print(String(aktuell.year()) + " ");

// Zeitangabe in Zeichenkette (String) umwandeln und anzeigen

char Zeit[] = "hh:mm:ss";

Serial.print("Uhrzeit: ");

Serial.print(aktuell.toString(Zeit));

// Temperatur ermitteln

String Temperatur = String(rtc.getTemperature(), 1);

// Anzeige im angelsächsisches Zahlenformat

// . durch , ersetzen

Temperatur.replace(".", ",");

Serial.println(" Temperatur: " + Temperatur + "°C");

delay(1000);

}

Alarmfunktion nutzen

Der DS3231 verfügt über eine Alarmfunktion und es können zwei Alarme konfiguriert werden:

A1 Alarmfunktion

Parameter	Alarm wenn ...
DS3231_A1_PerSecond	jede Sekunde
DS3231_A1_Second	die Sekunden passen
DS3231_A1_Minute	Minuten und Sekunden passen
DS3231_A1_Hour	Stunden, Minuten und Sekunden passen
DS3231_A1_Date	Tag, Stunden, Minuteen und Sekunden passen
DS3231_A1_Day	Wochentag, Stunden, Minuteen und Sekunden passen

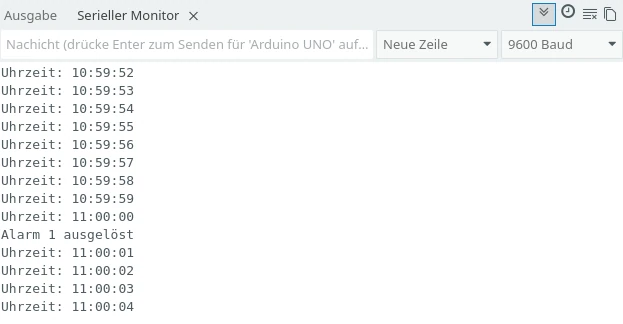

Alarm zur vollen Minute

DateTime ZeitAlarm1 (aktuell.hour(), aktuell.minute(), 0);
rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Second);

1 2	DateTime ZeitAlarm1 (aktuell.hour(), aktuell.minute(), 0); rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Second);

#include "RTClib.h"

// Name des RTC-Moduls
RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen
#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen
volatile bool Alarm = false;

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial) {;}
  delay(1000);

  rtc.begin();

  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  // 32K-Pin am DS3231 deaktivieren
  rtc.disable32K();

  // Pin 2 als Interrupt-Pin
  pinMode(AlarmInterruptPin, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

  // Alarm1 löschen, Alarm2 deaktivieren
  rtc.clearAlarm(1);
  rtc.disableAlarm(2);
  rtc.writeSqwPinMode(DS3231_OFF);

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  // Alarm1 jede volle Minute (0 Sekunden) setzen
  DateTime ZeitAlarm1 (aktuell.hour(), aktuell.minute(), 0);

  // Alarm setzen
  rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Second);
}

void loop()
{
  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  char Zeit[] = "Uhrzeit: hh:mm:ss";
  Serial.println(aktuell.toString(Zeit));

  if (Alarm)
  {
    if(rtc.alarmFired(1))
    {
      Serial.println("Alarm 1 ausgelöst");

      // Alarm1 löschen
      rtc.clearAlarm(1);
    }
  }
  delay(1000);
}

void AlarmStarten()
{
  Alarm = true;
}

#include "RTClib.h"

// Name des RTC-Moduls

RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen

#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen

volatile bool Alarm = false;

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial) {;}

delay(1000);

rtc.begin();

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

// 32K-Pin am DS3231 deaktivieren

rtc.disable32K();

// Pin 2 als Interrupt-Pin

pinMode(AlarmInterruptPin, INPUT_PULLUP);

attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

// Alarm1 löschen, Alarm2 deaktivieren

rtc.clearAlarm(1);

rtc.disableAlarm(2);

rtc.writeSqwPinMode(DS3231_OFF);

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

// Alarm1 jede volle Minute (0 Sekunden) setzen

DateTime ZeitAlarm1 (aktuell.hour(), aktuell.minute(), 0);

// Alarm setzen

rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Second);

}

void loop()

{

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

char Zeit[] = "Uhrzeit: hh:mm:ss";

Serial.println(aktuell.toString(Zeit));

if (Alarm)

{

if(rtc.alarmFired(1))

{

Serial.println("Alarm 1 ausgelöst");

// Alarm1 löschen

rtc.clearAlarm(1);

}

delay(1000);

}

void AlarmStarten()

{

Alarm = true;

}

Alarm stündlich alle 15 Minuten

DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.day(), aktuell.hour(), 15, 0);
rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Minute);

1 2	DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.day(), aktuell.hour(), 15, 0); rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Minute);

#include "RTClib.h"

// Name des RTC-Moduls
RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen
#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen
volatile bool Alarm = false;

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial) {;}
  delay(1000);

  rtc.begin();

  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  // 32K-Pin am DS3231 deaktivieren
  rtc.disable32K();

  // Pin 2 als Interrupt-Pin
  pinMode(AlarmInterruptPin, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

  // Alarm1 löschen, Alarm2 deaktivieren
  rtc.clearAlarm(1);
  rtc.disableAlarm(2);
  rtc.writeSqwPinMode(DS3231_OFF);

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  // Alarm1 stündlich nach 15 Minuten setzen
  DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.day(), aktuell.hour(), 15, 0);

  // Alarm setzen
  rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Minute);
}

void loop()
{
  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  char Zeit[] = "Uhrzeit: hh:mm:ss";
  Serial.println(aktuell.toString(Zeit));

  if (Alarm)
  {
    if(rtc.alarmFired(1))
    {
      Serial.println("Alarm 1 ausgelöst");

      // Alarm1 löschen
      rtc.clearAlarm(1);
    }
  }
  delay(1000);
}

void AlarmStarten()
{
  Alarm = true;
}

#include "RTClib.h"

// Name des RTC-Moduls

RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen

#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen

volatile bool Alarm = false;

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial) {;}

delay(1000);

rtc.begin();

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

// 32K-Pin am DS3231 deaktivieren

rtc.disable32K();

// Pin 2 als Interrupt-Pin

pinMode(AlarmInterruptPin, INPUT_PULLUP);

attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

// Alarm1 löschen, Alarm2 deaktivieren

rtc.clearAlarm(1);

rtc.disableAlarm(2);

rtc.writeSqwPinMode(DS3231_OFF);

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

// Alarm1 stündlich nach 15 Minuten setzen

DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.day(), aktuell.hour(), 15, 0);

// Alarm setzen

rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Minute);

}

void loop()

{

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

char Zeit[] = "Uhrzeit: hh:mm:ss";

Serial.println(aktuell.toString(Zeit));

if (Alarm)

{

if(rtc.alarmFired(1))

{

Serial.println("Alarm 1 ausgelöst");

// Alarm1 löschen

rtc.clearAlarm(1);

}

delay(1000);

}

void AlarmStarten()

{

Alarm = true;

}

Alarm an einem Tag des Monats

Der Alarm wird am aktuellen Tag ausgelöst. Wenn du einen anderen Tag festlegen willst, musst du aktuell.month() und aktuell.day() durch Zahlen ersetzen.

DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.day(), 9, 0, 0);
rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Date);

1 2	DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.day(), 9, 0, 0); rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Date);

#include "RTClib.h"

// Name des RTC-Moduls
RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen
#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen
volatile bool Alarm = false;

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial) {;}
  delay(1000);

  rtc.begin();

  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  // 32K-Pin am DS3231 deaktivieren
  rtc.disable32K();

  // Pin 2 als Interrupt-Pin
  pinMode(AlarmInterruptPin, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

  // Alarm1 löschen, Alarm2 deaktivieren
  rtc.clearAlarm(1);
  rtc.disableAlarm(2);
  rtc.writeSqwPinMode(DS3231_OFF);

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  // Alarm1 an bestimmten Datum setzen
  // aktueller Tag (oder bestimmter Tag), Stunden, Minuten, Sekunden
  DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.day(), 9, 0, 0);

  // Alarm setzen
  rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Date);
}

void loop()
{
  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  char Zeit[] = "Uhrzeit: hh:mm:ss";
  Serial.println(aktuell.toString(Zeit));

  if (Alarm)
  {
    if(rtc.alarmFired(1))
    {
      Serial.println("Alarm 1 ausgelöst");

      // Alarm1 löschen
      rtc.clearAlarm(1);
    }
  }
  delay(1000);
}

void AlarmStarten()
{
  Alarm = true;
}

#include "RTClib.h"

// Name des RTC-Moduls

RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen

#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen

volatile bool Alarm = false;

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial) {;}

delay(1000);

rtc.begin();

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

// 32K-Pin am DS3231 deaktivieren

rtc.disable32K();

// Pin 2 als Interrupt-Pin

pinMode(AlarmInterruptPin, INPUT_PULLUP);

attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

// Alarm1 löschen, Alarm2 deaktivieren

rtc.clearAlarm(1);

rtc.disableAlarm(2);

rtc.writeSqwPinMode(DS3231_OFF);

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

// Alarm1 an bestimmten Datum setzen

// aktueller Tag (oder bestimmter Tag), Stunden, Minuten, Sekunden

DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.day(), 9, 0, 0);

// Alarm setzen

rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Date);

}

void loop()

{

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

char Zeit[] = "Uhrzeit: hh:mm:ss";

Serial.println(aktuell.toString(Zeit));

if (Alarm)

{

if(rtc.alarmFired(1))

{

Serial.println("Alarm 1 ausgelöst");

// Alarm1 löschen

rtc.clearAlarm(1);

}

delay(1000);

}

void AlarmStarten()

{

Alarm = true;

}

Alarm täglich wiederholen

DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), 7, 0, 0);
rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Hour);

1 2	DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), 7, 0, 0); rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Hour);

#include "RTClib.h"

// Name des RTC-Moduls
RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen
#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen
volatile bool Alarm = false;

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial) {;}
  delay(1000);

  rtc.begin();

  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  // 32K-Pin am DS3231 deaktivieren
  rtc.disable32K();

  // Pin 2 als Interrupt-Pin
  pinMode(AlarmInterruptPin, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

  // Alarm1 löschen, Alarm2 deaktivieren
  rtc.clearAlarm(1);
  rtc.disableAlarm(2);
  rtc.writeSqwPinMode(DS3231_OFF);

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  // Alarm1 täglich wiederholen
  DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), 7, 0, 0);

  // Alarm setzen
  rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Hour);
}

void loop()
{
  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  char Zeit[] = "Uhrzeit: hh:mm:ss";
  Serial.println(aktuell.toString(Zeit));

  if (Alarm)
  {
    if(rtc.alarmFired(1))
    {
      Serial.println("Alarm 1 ausgelöst");

      // Alarm1 löschen
      rtc.clearAlarm(1);
    }
  }
  delay(1000);
}

void AlarmStarten()
{
  Alarm = true;
}

#include "RTClib.h"

// Name des RTC-Moduls

RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen

#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen

volatile bool Alarm = false;

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial) {;}

delay(1000);

rtc.begin();

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

// 32K-Pin am DS3231 deaktivieren

rtc.disable32K();

// Pin 2 als Interrupt-Pin

pinMode(AlarmInterruptPin, INPUT_PULLUP);

attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

// Alarm1 löschen, Alarm2 deaktivieren

rtc.clearAlarm(1);

rtc.disableAlarm(2);

rtc.writeSqwPinMode(DS3231_OFF);

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

// Alarm1 täglich wiederholen

DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), 7, 0, 0);

// Alarm setzen

rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Hour);

}

void loop()

{

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

char Zeit[] = "Uhrzeit: hh:mm:ss";

Serial.println(aktuell.toString(Zeit));

if (Alarm)

{

if(rtc.alarmFired(1))

{

Serial.println("Alarm 1 ausgelöst");

// Alarm1 löschen

rtc.clearAlarm(1);

}

delay(1000);

}

void AlarmStarten()

{

Alarm = true;

}

A2 Alarmfunktion

Parameter	Alarm wenn ...
DS3231_A2_PerMinute	jwenn Sekunden = 0 jede Minute
DS3231_A2_Minute	die Minuten passen
DS3231_A2_Hour	Stunden und Minuten passen
DS3231_A2_Date	Tag, Stunden, Minuteen und Sekunden passen
DS3231_A2_Day	Wochentag, Stunden, Minuteen und Sekunden passen

A1 und A2 gleichzeitig nutzen

Mit TimeSpan kann ein Alarm in der Zukunft definiert werden

// Alarm in 10 Sekunden (nur A1)
rtc.setAlarm1(rtc.now() + TimeSpan(10), DS3231_A1_Second);

// Alarm in 1 Minute (zur nächsten vollen Minute)
rtc.setAlarm2(rtc.now() + TimeSpan(0, 0, 1, 0), DS3231_A2_Minute);

// Alarm in 10 Sekunden (nur A1)

rtc.setAlarm1(rtc.now() + TimeSpan(10), DS3231_A1_Second);

// Alarm in 1 Minute (zur nächsten vollen Minute)

rtc.setAlarm2(rtc.now() + TimeSpan(0, 0, 1, 0), DS3231_A2_Minute);

#include "RTClib.h"

// Name des RTC-Moduls
RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen
#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen
volatile bool Alarm = false;

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial) {;}
  delay(1000);

  rtc.begin();

  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  // 32K-Pin am DS3231 deaktivieren
  rtc.disable32K();

  // Pin 2 als Interrupt-Pin
  pinMode(AlarmInterruptPin, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

  // Alarm1 löschen, Alarm2 deaktivieren
  rtc.clearAlarm(1);
  rtc.disableAlarm(2);
  rtc.writeSqwPinMode(DS3231_OFF);

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  // Alarm1 täglich wiederholen
  DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), 7, 0, 0);

  // Alarm setzen
  rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Hour);
}

void loop()
{
  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  char Zeit[] = "Uhrzeit: hh:mm:ss";
  Serial.println(aktuell.toString(Zeit));

  if (Alarm)
  {
    if(rtc.alarmFired(1))
    {
      Serial.println("Alarm 1 ausgelöst");

      // Alarm1 löschen
      rtc.clearAlarm(1);
    }

    // nach 1 Minute
    rtc.setAlarm2(rtc.now() + TimeSpan(0,0,1,0), DS3231_A2_Minute);
    if(rtc.alarmFired(2))
    {
      Serial.println("Alarm 2 ausgelöst");
      rtc.clearAlarm(2);
    }
  }
  delay(1000);
}

void AlarmStarten()
{
  Alarm = true;
}

#include "RTClib.h"

// Name des RTC-Moduls

RTC_DS3231 rtc;

// Interrupt-Pin -> Alarm auslösen

#define AlarmInterruptPin 2

// Alarm beim Start auf false setzen

volatile bool Alarm = false;

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial) {;}

delay(1000);

rtc.begin();

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

// 32K-Pin am DS3231 deaktivieren

rtc.disable32K();

// Pin 2 als Interrupt-Pin

pinMode(AlarmInterruptPin, INPUT_PULLUP);

attachInterrupt(digitalPinToInterrupt(AlarmInterruptPin), AlarmStarten, FALLING);

// Alarm1 löschen, Alarm2 deaktivieren

rtc.clearAlarm(1);

rtc.disableAlarm(2);

rtc.writeSqwPinMode(DS3231_OFF);

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

// Alarm1 täglich wiederholen

DateTime ZeitAlarm1 (aktuell.year(), aktuell.month(), aktuell.dayOfTheWeek(), 7, 0, 0);

// Alarm setzen

rtc.setAlarm1(ZeitAlarm1, DS3231_A1_Hour);

}

void loop()

{

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

char Zeit[] = "Uhrzeit: hh:mm:ss";

Serial.println(aktuell.toString(Zeit));

if (Alarm)

{

if(rtc.alarmFired(1))

{

Serial.println("Alarm 1 ausgelöst");

// Alarm1 löschen

rtc.clearAlarm(1);

}

// nach 1 Minute

rtc.setAlarm2(rtc.now() + TimeSpan(0,0,1,0), DS3231_A2_Minute);

if(rtc.alarmFired(2))

{

Serial.println("Alarm 2 ausgelöst");

rtc.clearAlarm(2);

}

delay(1000);

}

void AlarmStarten()

{

Alarm = true;

}

Quelle

Adafruit RTC DS3231

Letzte Aktualisierung: Apr. 9, 2026 @ 18:39

Überblick

Der Schaltplan

Benö­tig­te Bibliothek

Funktionen der Bibliothek Adafruit RTClib DS3231

Zeit anzeigen

Alarmfunktion nutzen

A1 Alarmfunktion

Alarm zur vollen Minute

Alarm stündlich alle 15 Minuten

Alarm an einem Tag des Monats

Alarm täglich wiederholen

A2 Alarmfunktion

A1 und A2 gleichzeitig nutzen

Quelle

Benötigte Bibliothek
