Ziel des Projekts

Auf einem 2-zeiligem oder 4-zeiligem LCD mit I²C-Schnittstelle sollen Zufallszahlen angezeigt werden.

So sieht es auf einem 4-zeiligen LCD aus:

Rückseite LCD — Die Helligkeit kann mit einem Potentiometer auf der Rückseite des LCDs eingestellt werden.

Schaltpläne

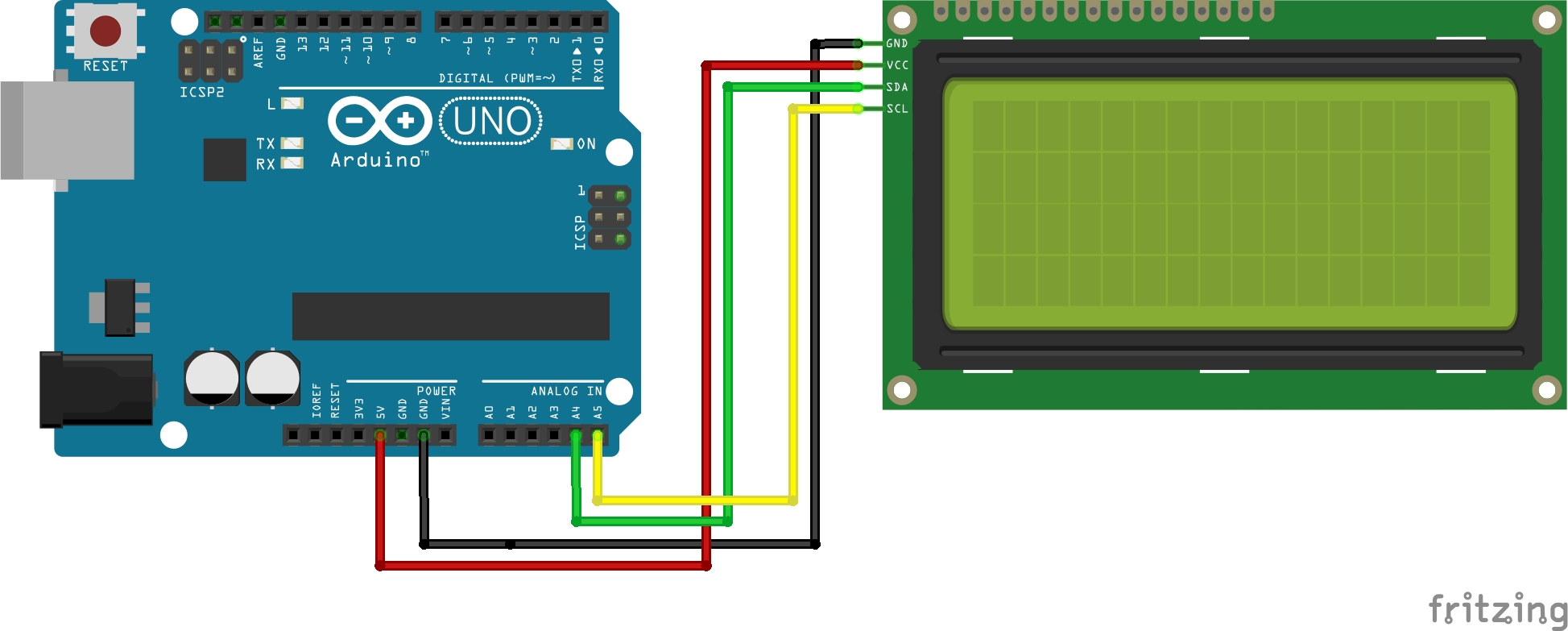

UNO R3

schwarz GND
rot 5V
grün A4
gelb A5

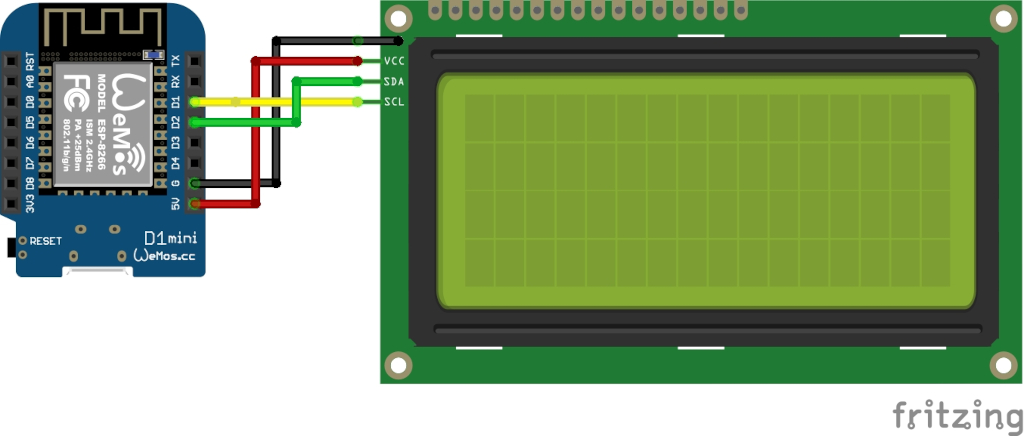

Wemos D1 Mini

schwarz GND
rot 5V
grün D2
gelb D1

ESP32-Wroom

schwarz GND
rot 5V
grün 21
gelb 22

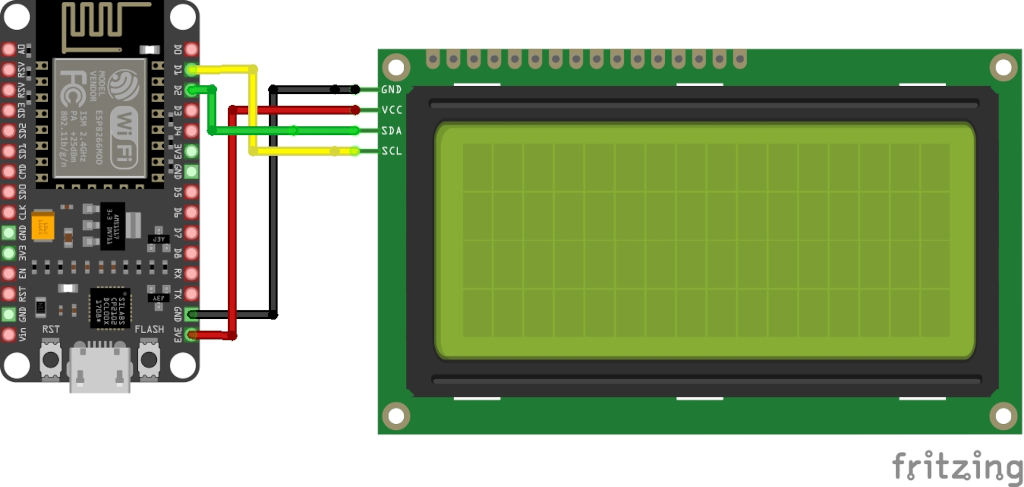

NodeMCU

schwarz GND
rot 5V
grün D2
gelb D1

ESP32-C6

schwarz GND
rot 5V
grün 23
gelb 22

XIAO-ESP32-C3

schwarz GND
rot 5V
grün D4
gelb D5

ESP32-C3

schwarz GND
rot 3,3V
gelb 9
grün 8

Hex-Adresse LCD

Wenn dir die Adresse des LCDs nicht bekannt ist, kannst du sie mit diesem Programm herausfinden:

#include "Wire.h"

void setup()
{
  Wire.begin();
  Serial.begin(9600);
  delay(1000);
  Serial.print("I2C Scanner");
}

void loop()
{
  byte Fehler, Adresse;
  int Geraete = 0;
  Serial.println("Starte Scanvorgang");

  for (Adresse = 1; Adresse < 127; Adresse++ )
  {
    // Übertragung starten
    Wire.beginTransmission(Adresse);

    // wenn die Übertragung beendet wird
    Fehler = Wire.endTransmission();

    if (Fehler == 0)
    {
      Serial.print("I2C Gerät gefunden - Adresse: 0x");
      if (Adresse < 16) Serial.print("0");
      Serial.print(Adresse, HEX);
      Serial.println("");
      Geraete++;
    }
  }
  if (Geraete == 0) Serial.println("Keine I2C Geräte gefunden\n");
  else Serial.println("Scanvorgang abgeschlossen");

  delay(10000);
}

#include "Wire.h"

void setup()

{

Wire.begin();

Serial.begin(9600);

delay(1000);

Serial.print("I2C Scanner");

}

void loop()

{

byte Fehler, Adresse;

int Geraete = 0;

Serial.println("Starte Scanvorgang");

for (Adresse = 1; Adresse < 127; Adresse++ )

{

// Übertragung starten

Wire.beginTransmission(Adresse);

// wenn die Übertragung beendet wird

Fehler = Wire.endTransmission();

if (Fehler == 0)

{

Serial.print("I2C Gerät gefunden - Adresse: 0x");

if (Adresse < 16) Serial.print("0");

Serial.print(Adresse, HEX);

Serial.println("");

Geraete++;

}

if (Geraete == 0) Serial.println("Keine I2C Geräte gefunden\n");

else Serial.println("Scanvorgang abgeschlossen");

delay(10000);

}

Benötigte Bibliothek

Funktionen der Bibliothek LCDIC2

Schlüsselwort	Aktion
begin();	LCD starten
setBacklight(Status);	true = Hintergrundbeleuchtung einschalten false = Hintergrundbeleuchtung ausschalten
home();	Position auf links oben setzen
setCursor(Spalte, Zeile);	Cursor in Spalte/Zeile platzieren
setCursor(Status);	true = Cursor anzeigen false = Cursor verbergen
clear();	Anzeige löschen
print("Text");	Text anzeigen
blink();	blinkender Cursor

Das Programm

Info

⇒random

#include "LCDIC2.h"

// 4-zeiliges LCD
LCDIC2 lcd(0x27, 20, 4);

// 2-zeiliges LCD
// LCDIC2 lcd(0x3f, 16, 2);

void setup()
{
  // Zufallsgenerator starten
  randomSeed(analogRead(A0));

  // LCD starten
  lcd.begin();

  // Cursor "verstecken"
  lcd.setCursor(false);

  // Ausgabe auf dem LCD
  // Cursor auf Position 0 in Zeile 0 setzen
  lcd.setCursor(0, 0);
  lcd.print("Zufallszahlen:");
  lcd.setCursor(0, 1);

  for (int i = 1; i <= 6; i++)
  {
    int Zahl =  random(1, 7);
    lcd.print(String(Zahl));
    lcd.print(" ");
  }
}

void loop()
{
  // bleibt leer, Programm läuft nur einmal
}

#include "LCDIC2.h"

// 4-zeiliges LCD

LCDIC2 lcd(0x27, 20, 4);

// 2-zeiliges LCD

// LCDIC2 lcd(0x3f, 16, 2);

void setup()

{

// Zufallsgenerator starten

randomSeed(analogRead(A0));

// LCD starten

lcd.begin();

// Cursor "verstecken"

lcd.setCursor(false);

// Ausgabe auf dem LCD

// Cursor auf Position 0 in Zeile 0 setzen

lcd.setCursor(0, 0);

lcd.print("Zufallszahlen:");

lcd.setCursor(0, 1);

for (int i = 1; i <= 6; i++)

{

int Zahl = random(1, 7);

lcd.print(String(Zahl));

lcd.print(" ");

}

void loop()

{

// bleibt leer, Programm läuft nur einmal

}
