Ziel des Projekts

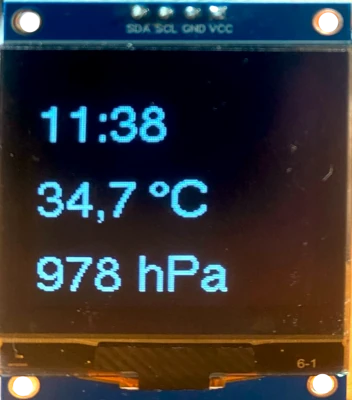

Auf einem OLED sollen Zeit Wetterdaten angezeigt werden. Die Zeit wird mit dem RTC-Modul DS3231 gemessen, die Wetterdaten stellen entweder ein BME280 oder ein BMP280 zur Verfügung

Die Hardware

⇒BME280
⇒BMP280
⇒RTC-Modul DS3231
⇒OLED (0,96 Zoll, 1,3 Zoll oder 1,5 Zoll)

Benötigte Bibliotheken

Der Schaltplan

Bei den „großen“ Arduinos können beide I²C-Anschlüsse verwendet werden, beim Nano steht nur ein ⇒I²C-Anschluss zur Verfügung

Das Programm

Erläuterungen

im Kopf des Programm werden die benötigten Bibliotheken eingebunden und Objekte für das RTC-Modul (RTC_DS3231 rtc;) und den BME280-Sensor (Adafruit_BME280 bme oder Adafruit_BMp280 bmp) erzeugt
die Bibliothek u8g2 wird mit den Treibern der jeweiligen OLEDs initialisiert
es wird der ⇒Page Buffer Mode verwendet, er funktioniert mit allen Mikrocontrollern
außer beim UNO R3 kann auch der ⇒Full Buffer Mode verwendet werden
Du musst den passenden Treiber auswählen.
im setup-Teil werden die Module gestartet
das RTC-Modul verwendet den Zeitpunkt der Kompilierung als aktuellen Zeitstempel
die Bibliothek u8g2 stellt 🔗verschiedene Schriften zur Verfügung, die Schrift u8g2_font_helvB14_tf kann auf den OLEDs mit 0,96 und 1,3 Zoll verwendet werden, auf dem größeren 1,5 Zoll OLED kannst du die Schrift u8g2_font_helvR18_tf benutzen
enableUTF8Print() ist für die Darstellung des Grad-Zeichens erforderlich
im loop Teil ermittelt die Funktion DatenAnzeigen aktuelle Zeit, Temperatur und Luftfeuchtigkeit und stellt die Daten auf dem OLED dar
die Cursorpositionen
Displays mit 128×64 Pixeln:
setCursor(2, 20);
setCursor(2, 40);
setCursor(2, 60);
Display mit 128×128 Pixeln:
setCursor(2, 40);
setCursor(2, 80);
setCursor(2, 120);

BME280

#include "RTClib.h"
#include "U8g2lib.h"
#include "Adafruit_BME280.h"

RTC_DS3231 rtc;

// Name des BME280
Adafruit_BME280 bme;

String Temperatur, Luftfeuchtigkeit;

// 0,96 Zoll Page Buffer Mode
// U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll Page Buffer Mode
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll Page Buffer Mode
// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

void setup()
{
  Serial.begin(9600);
  while (!Serial);
  delay(1000);

  if (!rtc.begin())
  {
    Serial.println("RTC nicht verbunden");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("RTC verbunden!");

  // Zeitpunkt der Kompilierung
  String Zeitpunkt = (F(__DATE__), F(__TIME__));
  Serial.println("Zeitpunkt des Kompilierens: " + Zeitpunkt);

  // Zeit aus dem Zeitpunkt des Kompilierens setzen
  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  if (!oled.begin())
  {
    Serial.println("OLED nicht verbunden");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("OLED verbunden!");

  // BME280 starten, bei Misserfolg Meldung anzeigen
  if (!bme.begin(0x77))
  {
    Serial.println("BME280 nicht verbunden");
    Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");
    Serial.println("Start mit möglichen HEX-Adressen:");
    Serial.println("bme.begin(0x76);");
    Serial.println("bme.begin(0x77);");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("BME280 erfolgreich gestartet!");

  // Schriftfarbe
  oled.setDrawColor(1);

  // Bildschirm löschen
  oled.clearDisplay();
  oled.setFont(u8g2_font_helvB14_tf);

  oled.enableUTF8Print();
}

void loop()
{
  DatenAnzeigen();
  delay(1000);
}

void DatenAnzeigen()
{
  // aktuelle Zeit holen
  DateTime aktuell = rtc.now();

  // formatiertes char-Array für die Zeit
  char Zeit[] = "hh:mm";

  Temperatur = String(bme.readTemperature(), 1);
  Temperatur.replace(".", ",");
  Luftfeuchtigkeit = String(int(bme.readHumidity()));

  // Page Buffer Mode
  oled.firstPage();
  do
  {
    oled.setCursor(2, 20);
    oled.print(aktuell.toString(Zeit));
    oled.setCursor(2, 40);
    oled.print(Temperatur + "°C");
    oled.setCursor(2, 60);
    oled.print(Luftfeuchtigkeit + "%");
  }
  while (oled.nextPage());
  Serial.println("Temperatur: " + Temperatur + "°C");
  Serial.println("Luftfeuchtigkeit: " + Luftfeuchtigkeit + "%");
}

100

101

102

103

104

105

#include "RTClib.h"

#include "U8g2lib.h"

#include "Adafruit_BME280.h"

RTC_DS3231 rtc;

// Name des BME280

Adafruit_BME280 bme;

String Temperatur, Luftfeuchtigkeit;

// 0,96 Zoll Page Buffer Mode

// U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll Page Buffer Mode

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll Page Buffer Mode

// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

void setup()

{

Serial.begin(9600);

while (!Serial);

delay(1000);

if (!rtc.begin())

{

Serial.println("RTC nicht verbunden");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("RTC verbunden!");

// Zeitpunkt der Kompilierung

String Zeitpunkt = (F(__DATE__), F(__TIME__));

Serial.println("Zeitpunkt des Kompilierens: " + Zeitpunkt);

// Zeit aus dem Zeitpunkt des Kompilierens setzen

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

if (!oled.begin())

{

Serial.println("OLED nicht verbunden");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("OLED verbunden!");

// BME280 starten, bei Misserfolg Meldung anzeigen

if (!bme.begin(0x77))

{

Serial.println("BME280 nicht verbunden");

Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");

Serial.println("Start mit möglichen HEX-Adressen:");

Serial.println("bme.begin(0x76);");

Serial.println("bme.begin(0x77);");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("BME280 erfolgreich gestartet!");

// Schriftfarbe

oled.setDrawColor(1);

// Bildschirm löschen

oled.clearDisplay();

oled.setFont(u8g2_font_helvB14_tf);

oled.enableUTF8Print();

}

void loop()

{

DatenAnzeigen();

delay(1000);

}

void DatenAnzeigen()

{

// aktuelle Zeit holen

DateTime aktuell = rtc.now();

// formatiertes char-Array für die Zeit

char Zeit[] = "hh:mm";

Temperatur = String(bme.readTemperature(), 1);

Temperatur.replace(".", ",");

Luftfeuchtigkeit = String(int(bme.readHumidity()));

// Page Buffer Mode

oled.firstPage();

{

oled.setCursor(2, 20);

oled.print(aktuell.toString(Zeit));

oled.setCursor(2, 40);

oled.print(Temperatur + "°C");

oled.setCursor(2, 60);

oled.print(Luftfeuchtigkeit + "%");

}

while (oled.nextPage());

Serial.println("Temperatur: " + Temperatur + "°C");

Serial.println("Luftfeuchtigkeit: " + Luftfeuchtigkeit + "%");

}

BMP280

#include "RTClib.h"
#include "U8g2lib.h"
#include "Adafruit_BMP280.h"

RTC_DS3231 rtc;

// Name des BME280
Adafruit_BMP280 bmp;

String Temperatur, Luftdruck;

// 0,96 Zoll SSD1306 Page Buffer Mode
// U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 0,96 Zoll SSD1306 Full Buffer Mode
// U8G2_SSD1306_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106 Page Buffer Mode
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106 Full Buffer Mode
// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107 Page Buffer Mode
U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107 Full Buffer Mode
// U8G2_SH1107_128X128_1_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309 Page Buffer
// U8G2_SSD1309_128X64_NONAME0_1_HW_I2C  oled(U8G2_R0);

// 1,54 Zoll SSD1309 Full Buffer
// U8G2_SSD1309_128X64_NONAME0_F_HW_I2C  oled(U8G2_R0);

void setup()
{
  Serial.begin(9600);
  while (!Serial);
  delay(1000);

  if (!rtc.begin())
  {
    Serial.println("RTC nicht verbunden");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("RTC verbunden!");

  // Zeitpunkt der Kompilierung
  String Zeitpunkt = (F(__DATE__), F(__TIME__));
  Serial.println("Zeitpunkt des Kompilierens: " + Zeitpunkt);

  // Zeit aus dem Zeitpunkt des Kompilierens setzen
  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  if (!oled.begin())
  {
    Serial.println("OLED nicht verbunden");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("OLED verbunden!");

  // BME280 starten, bei Misserfolg Meldung anzeigen
  if (!bmp.begin(0x77))
  {
    Serial.println("BMP280 nicht verbunden");
    Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");
    Serial.println("Start mit möglichen HEX-Adressen:");
    Serial.println("bmp.begin(0x76);");
    Serial.println("bmp.begin(0x77);");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("BMP280 erfolgreich gestartet!");

  // Schriftfarbe
  oled.setDrawColor(1);

  // Bildschirm löschen
  oled.clearDisplay();
  oled.setFont(u8g2_font_helvR18_tf);

  // Sonderzeichen/Umlaute aktivieren
  oled.enableUTF8Print();
}

void loop()
{
  DatenAnzeigen();
  delay(1000);
}

void DatenAnzeigen()
{
  // aktuelle Zeit holen
  DateTime aktuell = rtc.now();

  // formatiertes char-Array für die Zeit
  char Zeit[] = "hh:mm";

  // in String umwandeln, eine Nachkommastelle
  Temperatur = String(bmp.readTemperature(), 1);
  Temperatur.replace(".", ",");

  // in String umwandeln, keine Nachkommastellen
  Luftdruck = String(bmp.readPressure() / 100, 0);
  Luftdruck.replace(".", ",");

  // Page Buffer Mode
  oled.firstPage();
  do
  {
    oled.setCursor(2, 40);
    oled.print(aktuell.toString(Zeit));
    oled.setCursor(2, 80);
    oled.print(Temperatur + " °C");
    oled.setCursor(2, 120);
    oled.print(Luftdruck +  " hPa");
  }
  while (oled.nextPage());

  Serial.println("Temperatur: " + Temperatur + "°C");
  Serial.println("Luftdruck: " + Luftdruck + " hPa");
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

#include "RTClib.h"

#include "U8g2lib.h"

#include "Adafruit_BMP280.h"

RTC_DS3231 rtc;

// Name des BME280

Adafruit_BMP280 bmp;

String Temperatur, Luftdruck;

// 0,96 Zoll SSD1306 Page Buffer Mode

// U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 0,96 Zoll SSD1306 Full Buffer Mode

// U8G2_SSD1306_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106 Page Buffer Mode

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106 Full Buffer Mode

// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107 Page Buffer Mode

U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107 Full Buffer Mode

// U8G2_SH1107_128X128_1_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309 Page Buffer

// U8G2_SSD1309_128X64_NONAME0_1_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309 Full Buffer

// U8G2_SSD1309_128X64_NONAME0_F_HW_I2C oled(U8G2_R0);

void setup()

{

Serial.begin(9600);

while (!Serial);

delay(1000);

if (!rtc.begin())

{

Serial.println("RTC nicht verbunden");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("RTC verbunden!");

// Zeitpunkt der Kompilierung

String Zeitpunkt = (F(__DATE__), F(__TIME__));

Serial.println("Zeitpunkt des Kompilierens: " + Zeitpunkt);

// Zeit aus dem Zeitpunkt des Kompilierens setzen

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

if (!oled.begin())

{

Serial.println("OLED nicht verbunden");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("OLED verbunden!");

// BME280 starten, bei Misserfolg Meldung anzeigen

if (!bmp.begin(0x77))

{

Serial.println("BMP280 nicht verbunden");

Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");

Serial.println("Start mit möglichen HEX-Adressen:");

Serial.println("bmp.begin(0x76);");

Serial.println("bmp.begin(0x77);");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("BMP280 erfolgreich gestartet!");

// Schriftfarbe

oled.setDrawColor(1);

// Bildschirm löschen

oled.clearDisplay();

oled.setFont(u8g2_font_helvR18_tf);

// Sonderzeichen/Umlaute aktivieren

oled.enableUTF8Print();

}

void loop()

{

DatenAnzeigen();

delay(1000);

}

void DatenAnzeigen()

{

// aktuelle Zeit holen

DateTime aktuell = rtc.now();

// formatiertes char-Array für die Zeit

char Zeit[] = "hh:mm";

// in String umwandeln, eine Nachkommastelle

Temperatur = String(bmp.readTemperature(), 1);

Temperatur.replace(".", ",");

// in String umwandeln, keine Nachkommastellen

Luftdruck = String(bmp.readPressure() / 100, 0);

Luftdruck.replace(".", ",");

// Page Buffer Mode

oled.firstPage();

{

oled.setCursor(2, 40);

oled.print(aktuell.toString(Zeit));

oled.setCursor(2, 80);

oled.print(Temperatur + " °C");

oled.setCursor(2, 120);

oled.print(Luftdruck + " hPa");

}

while (oled.nextPage());

Serial.println("Temperatur: " + Temperatur + "°C");

Serial.println("Luftdruck: " + Luftdruck + " hPa");

}

Letzte Aktualisierung: Feb. 5, 2026 @ 18:41
