Ziele des Projekts
- mit der WiFi-Funktion eines ESP32 oder ESP8266 Mikrocontrollers die aktuelle Zeit und das aktuelle Datum holen
- analoge Uhr auf einem runden TFT anzeigen

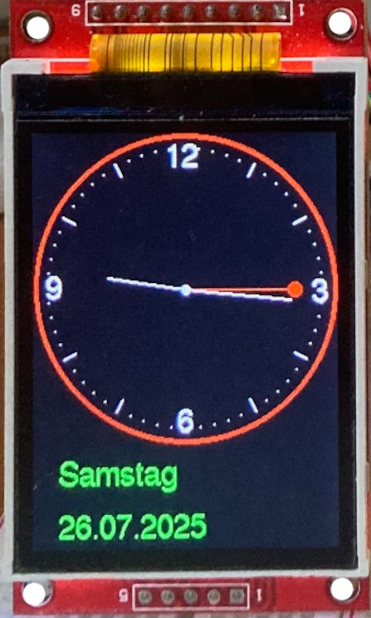

Das Programm für ein TFT mit 320x240 Pixeln findest du ⇒hier, das für ein TFT mit 480x320 Pixeln gibt es ⇒hier.
Das Programm im Film

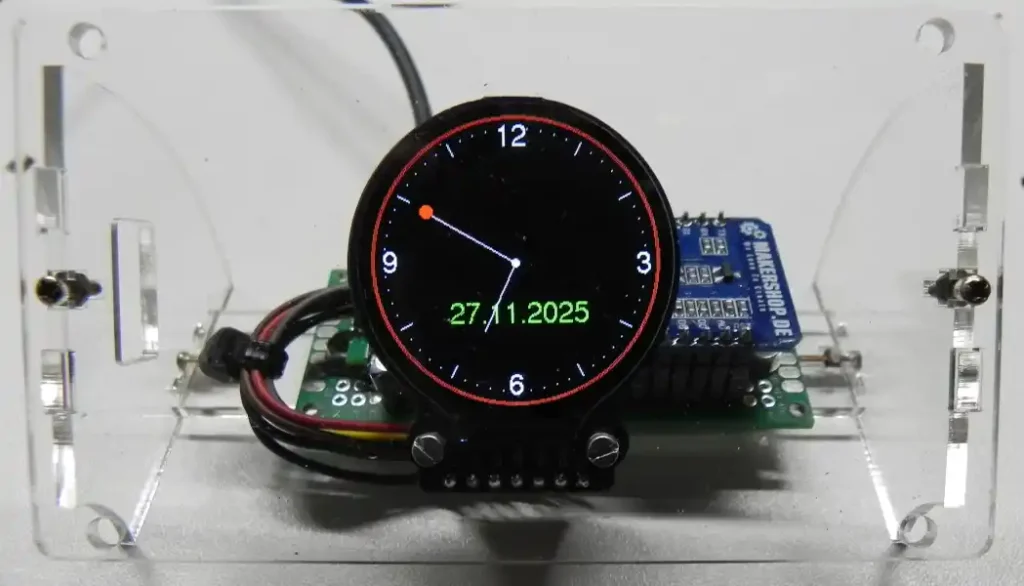

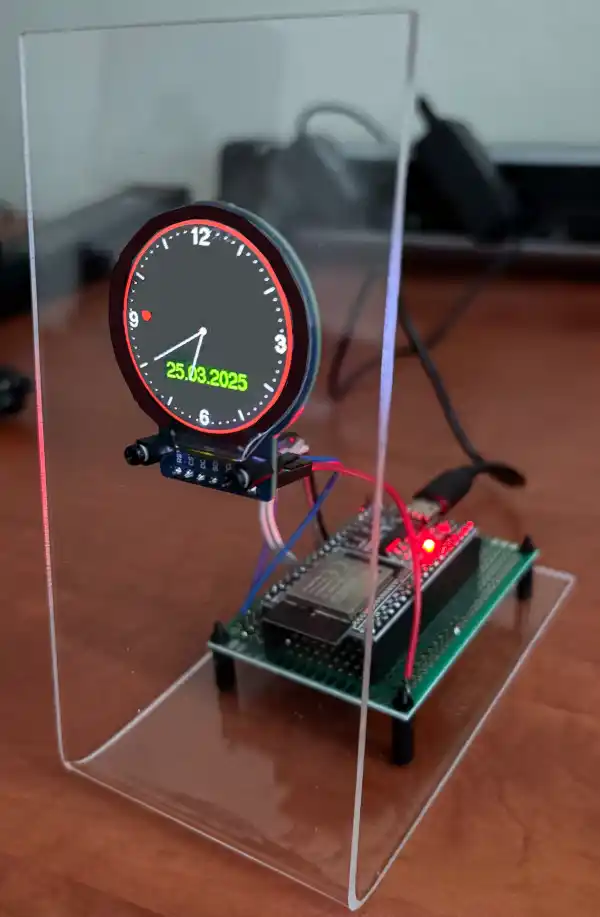

Anwendungsbeispiele
Konfiguration der Mikrocontroller
- ESP32-Wroom
- ESP32C6
- ESP32-C6 Zero
- ESP32-S3
- Arduino Nano ESP32
- XIAO-ESP32-C3
- ESP32-C3-Zero
- ESP32-C3 Super Mini
- Wemos D1
- NodeMCU
TFT mit 240x240 Pixeln

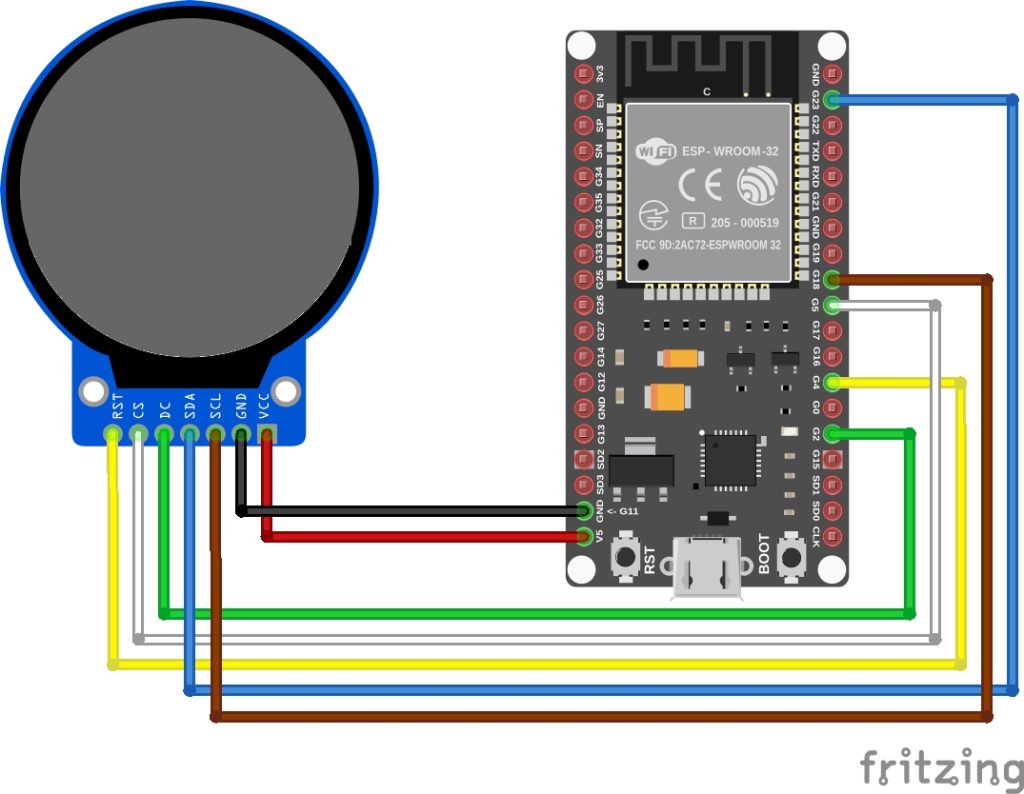

Schaltplan für ESP32-Wroom
RST (gelb) -> 4
CS (weiß) -> 5
DC ( grün) -> 2
SDA (blau) -> 23
SCL (braun) -> 18
Benötigte Bibliothek
Bibliothek Adafruit GFX Library
Die Bibliothek Adafruit_GC9A01A verwendet die Funktionen der Adafruit GFX Library.
Funktionen der Bibliothek Adafruit_GFX_Library
| Schlüsselwort | Parameter | Aktion |
|---|---|---|
| width(); | Bildschirmbreite feststellen | |
| height(); | Bildschirmhöhe feststellen | |
| setRotation(Richtung); | Richtung = 0 → nicht drehen Richtung = 1 → 90° drehen Richtung = 2 → 180° drehen Richtung = 3 → 270 ° drehen | Bildschirm ausrichten |
| fillScreen(Farbe); | Bildschirmhintergrund | |
| drawLine(StartX, StartY, EndeX, EndeY, Farbe); | Linie zeichnen | |
| drawFastHLine(StartX, StartY, Länge, Farbe); | horizontale Linie zeichnen | |
| drawFastVLine(StartX, StartY, Länge, Farbe); | vertikale Linie zeichnen | |
| drawRect(StartX, StartY„ Breite, Höhe, Farbe); | Rechteck zeichnen | |
| drawRoundRect(StartX, StartY, Breite, Höhe, Eckenradius, Farbe); | abgerundetes Rechteck zeichnen | |
| fillRoundRect(StartX, StartY, Breite, Höhe, Eckenradius, Füllfarbe); | ausgefülltes abgerundetes Rechteck zeichnen | |
| fillRect(StartX, StartY, Breite, Höhe, Füllfarbe); | ausgefülltes Rechteck zeichnen | |
| drawCircle(MittelpunktX, MittelpunktY, Radius, Farbe); | Kreis zeichnen | |
| fillCircle(MittelpunktX, MittelpunktY, Radius, Füllfarbe); | Ausgefüllten Kreis zeichnen | |
| drawTriangle(x1, y1, x2, y2, x3, y3, Farbe); | Dreieck zeichnen: x1, y1: 1.Punkt x2, y2: 2.Punkt x3, y3: 3.Punkt | |
| fillTriangle(x1, y1, x2, y2, x3, y3, Füllfarbe); | ausgefülltes Dreieck zeichnen: x1, y1: 1.Punkt x2, y2: 2.Punkt x3, y3: 3.Punkt | |
| setCursor(x, y); | Cursor setzen | |
| setTextSize(Textgröße); | Textgröße | Textgröße bestimmen |
| setTextColor(Farbe); | Textfarbe setzen | |
| print(“Text”); println(“Text”); | Text schreiben | |
| setTextWrap(true/false); | false → Text fließt über den Rand des TFTs hinaus true → Text wird am Ende umgebrochen | Zeilenumbruch |
| invertDisplay(); | 0 → Farben nicht tauschen 1 → Farben tauschen | |
| color565(rot, grün, blau); | rot: 0 — 255 grün: 0 — 255 blau: 0 — 255 | beliebige Mischfarben erstellen |
| drawBitmap(PosX, PosY, Array, ArrayGrößeX, ArrayGrößeY, Farbe); | Array als Bild darstellen | |
Das Programm
Das Programm kann auf vielfältige Weise angepasst werden:
- die Farbe der Zeiger (Zeigerfarbe)
die Farben kannst du dem Kopf des Programms entnehmen - die Farbe des inneren Kreises (Kreisfarbe)
- die Farbe der äußeren Umrandung (Randfarbe)
- Anzeige des Datums (DatumAnzeigen)
true: Datum anzeigen, false: Datum verbergen - Sekundenzeiger vollständig oder nur als Kreis anzeigen (SekundenzeigerKreis)
true: nur den Kreis anzeigen, false: Sekundenzeiger als Linie mit Kreis am Ende der Linie anzeigen
Wird true gewählt, entfällt die Aktualisierung des Datums für 20 Sekunden, wenn der Sekundenzeiger sich darüber befindet.
Das reduziert das kurze Flackern der Anzeige des Datums. - die Anzeige der Stundenmarkierungen 12, 3, 6 und 9 (Ziffernanzeigen)
true: Ziffern anzeigen, false: Ziffern verbergen
Beim Start des Programms zeigen die Meldungen ob Datum und Zeit korrekt sind. Wenn in 90 Sekunden keine Verbindung zu einem Zeitserver hergestellt werden konnte, wird das Programm beendet. Nach einem erneuten Hochladen kommt zumeist die Verbindung schnell zustande.
Du musst die SPI-Pins des verwendeten Mikrocontrollers anpassen.
