Ziel des Projekts
Benötigte Bauteile
Konfiguration der Mikrocontroller
Netzwerkmodi der ESP-Mikrocontroller
- Stations-Modus
  - Stations-Modus mit DHCP
  - Stations-Modus mit statischer IP-Adresse
- AP-Modus (Accesspoint-Modus)
ESP im AP-Modus verwenden
Das Heimnetz verwenden
- ESP als Server und Klient
- ESP als Host
Quellen

Inhalt

Ziel des Projekts

bis zu drei Mikrocontroller unabhängig von einem bestehenden Router in einem eigenen WLAN-Netz betreiben
alternativ: die Mikrocontroller in das vorhandenen WLAN einbinden
mit beliebigen Temperatursensoren (hier DHT11/DHT22) an bis zu drei verschiedenen Orten die Temperatur messen
die ermittelten Messwerte in einem Webbrowser anzeigen

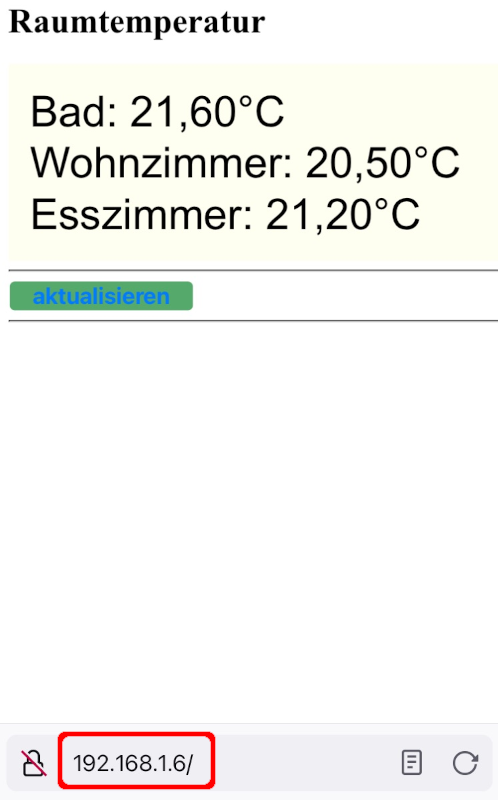

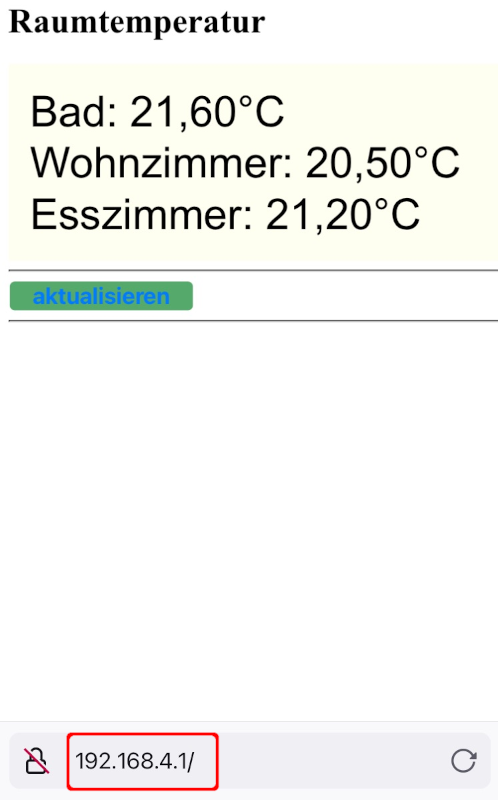

Die beiden Ansichten unterscheiden sich lediglich durch den verwendeten Netzwerkmodus und damit der verwendeten IP-Adresse:

links wird der ⇒Stationsmodus, rechts der ⇒Access-Point-Modus verwendet

Benötigte Bauteile

ESP32-Mikrocontroller oder ESP8266-Mikrocontroller in beliebiger Kombination
DHT11/DHT22 Temperatursensoren
Leitungsdrähte

Konfiguration der Mikrocontroller

Netzwerkmodi der ESP-Mikrocontroller

Stations-Modus

Stations-Modus mit DHCP

Im Stations-Modus (STA) verwendet der Mikrocontroller das WLAN-Netz der Routers und erhält von dort eine IP-Adresse. Diese wird dynamisch zugewiesen, es kann jedes Mal eine andere sein (DHCP = Dynamic Host Configuration Protocol).

#ifdef ESP8266
  #include "ESP8266WiFi.h"
#else
  #include "WiFi.h"
#endif

char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  WiFi.mode(WIFI_STA);
  WiFi.begin(Router, Passwort);
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  // SSID des Routers anzeigen
  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(WiFi.SSID());

  Serial.print("IP-Adresse: ");
  Serial.println(WiFi.localIP());
}

void loop()
{
  // bleibt leer, das Programm läuft nur einmal
}

#ifdef ESP8266

#include “ESP8266WiFi.h”

#else

#include “WiFi.h”

#endif

char Router[] = “Router_SSID”;

char Passwort[] = “xxxxxxxx”;

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

WiFi.mode(WIFI_STA);

WiFi.begin(Router, Passwort);

while (WiFi.status() != WL_CONNECTED)

{

delay(200);

Serial.print(“.”);

}

// SSID des Routers anzeigen

Serial.println();

Serial.print(“Verbunden mit ”);

Serial.println(WiFi.SSID());

Serial.print(“IP-Adresse: ”);

Serial.println(WiFi.localIP());

}

void loop()

{

// bleibt leer, das Programm läuft nur einmal

}

Stations-Modus mit statischer IP-Adresse

Für dieses Projekt wird aber eine statische IP-Adresse benötigt, sie soll ja im Klient aufgerufen werden.

#ifdef ESP8266
  #include "ESP8266WiFi.h"
#else
  #include "WiFi.h"
#endif

char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// statische IP-Adresse
IPAddress ip(192, 168, 1, 5);
IPAddress gateway(192, 168, 1, 1);
IPAddress subnet(255, 255, 255, 0);

void setup()
{
  Serial.begin(9600);

   // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  WiFi.mode(WIFI_STA);
  WiFi.config(ip, gateway, subnet);
  WiFi.begin(Router, Passwort);

  // SSID des Routers anzeigen
  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(WiFi.SSID());

  Serial.println();
  Serial.print("IP-Adresse: ");
  Serial.println(WiFi.localIP());
}

void loop()
{
  // bleibt leer, das Programm läuft nur einmal
}

#ifdef ESP8266

#include “ESP8266WiFi.h”

#else

#include “WiFi.h”

#endif

char Router[] = “Router_SSID”;

char Passwort[] = “xxxxxxxx”;

// statische IP-Adresse

IPAddress ip(192, 168, 1, 5);

IPAddress gateway(192, 168, 1, 1);

IPAddress subnet(255, 255, 255, 0);

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

WiFi.mode(WIFI_STA);

WiFi.config(ip, gateway, subnet);

WiFi.begin(Router, Passwort);

// SSID des Routers anzeigen

Serial.println();

Serial.print(“Verbunden mit ”);

Serial.println(WiFi.SSID());

Serial.println();

Serial.print(“IP-Adresse: ”);

Serial.println(WiFi.localIP());

}

void loop()

{

// bleibt leer, das Programm läuft nur einmal

}

AP-Modus (Accesspoint-Modus)

Beim AP-Modus bauen die ESPs ein eigenes Netz auf, du musst ihnen neben dem Namen des Routers und dem Passwort einige Daten mitteilen:

IPAddress ip(192, 168, 4, 1);
IPAddress gateway(192, 168, 4, 1);
IPAddress subnet(255, 255, 255, 0)

#ifdef ESP8266
  #include "ESP8266WiFi.h"
#else
  #include "WiFi.h"
#endif

// Netzwerkname und Passwort des ESP
char Router[] = "ESPServer";
char Passwort[] = "espserver";

// Server und Klient
IPAddress ip(192, 168, 4, 1);
IPAddress gateway(192, 168, 4, 1);
IPAddress subnet(255, 255, 255, 0);

void setup()
{
  Serial.begin(9600);

   // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  // ESP als Access-Point (AP) konfigurieren
  WiFi.softAPConfig(ip, gateway, subnet);

  // Access-Point starten
  WiFi.mode(WIFI_AP);
  WiFi.softAP(Router, Passwort);

  // SSID des Routers anzeigen
  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(WiFi.softAPSSID());

  Serial.print("IP-Adresse: ");
  Serial.println(WiFi.softAPIP());
}

void loop()
{
  // bleibt leer, das Programm läuft nur einmal
}

#ifdef ESP8266

#include “ESP8266WiFi.h”

#else

#include “WiFi.h”

#endif

// Netzwerkname und Passwort des ESP

char Router[] = “ESPServer”;

char Passwort[] = “espserver”;

// Server und Klient

IPAddress ip(192, 168, 4, 1);

IPAddress gateway(192, 168, 4, 1);

IPAddress subnet(255, 255, 255, 0);

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

// ESP als Access-Point (AP) konfigurieren

WiFi.softAPConfig(ip, gateway, subnet);

// Access-Point starten

WiFi.mode(WIFI_AP);

WiFi.softAP(Router, Passwort);

// SSID des Routers anzeigen

Serial.println();

Serial.print(“Verbunden mit ”);

Serial.println(WiFi.softAPSSID());

Serial.print(“IP-Adresse: ”);

Serial.println(WiFi.softAPIP());

}

void loop()

{

// bleibt leer, das Programm läuft nur einmal

}

Ein Smartphone sucht über das mobile Netz im Internet nach der IP-Adresse des ESPServers (192.168.4.1). Da kein DNS-Server erreichbar ist, kann die Seite nicht angezeigt werden. Verwende stattdessen
http://192.168.4.1

ESP im AP-Modus verwenden

Aufbau des AP-Netzes

Als Klienten können alle WLAN-fähigen Geräte verwendet werden.

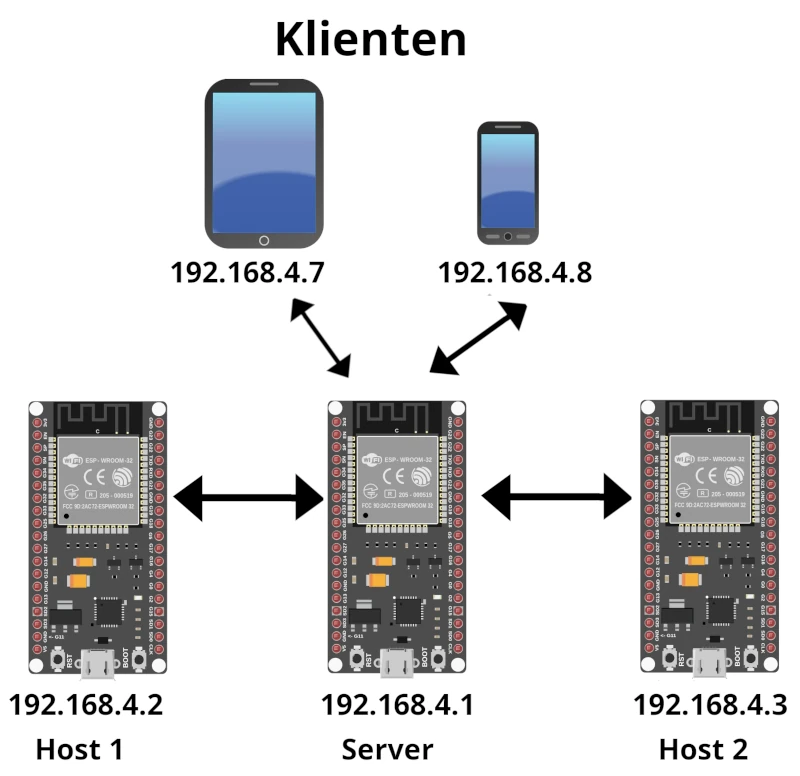

Das Schaubild zeigt den Aufbau des Netzes und die Kommunikation der Geräte untereinander. Ich habe einen ESP32-WROOM gewählt, du kannst aber auch eine beliebige Kombination von ESP32 oder ESP8266-Mikrocontrollern verwenden.
Der Mikrocontroller mit der IP 192.168.4.1 baut das WLAN-Netz auf und erhebt gleichzeitig auch Temperaturdaten. Die Mikrocontroller Host 1 und Host 2 messen ebenfalls die Temperatur. In regelmäßigen Abständen fragt der Server diese Messdaten ab. Die Klienten zeigen die Daten an.

Änderungen bei zwei Hosts

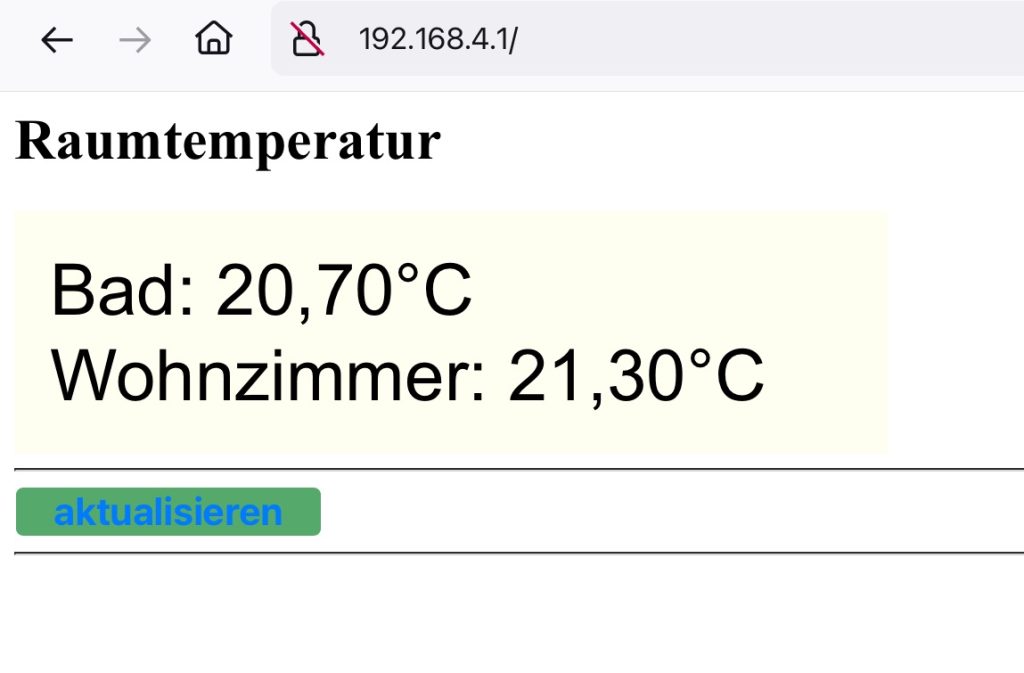

Solltest du nur zwei Mikrocontroller zur Verfügung haben, kannst du das Programm leicht anpassen.
Du musst nur im Programm für den ⇒Server in den Zeilen 96, 123 und 124 // davor setzen.

Manuelle Konfiguration des Klienten

Den Klienten werden keine IP-Adressen automatisch zugeteilt. Daher muss die Konfiguration händisch erledigt werden.
Zunächst musst du das als “ESPServer” angezeigte WLAN auswählen und anschließend die Konfiguration anpassen.

Wenn du mehrere Klienten verwenden willst, musst du jeweils eine andere IP-Adresse verwenden (z. B. 192.168.4.5). Die Adresse des Routers bleibt unverändert.

iOS

Android

Windows 10

ESP als Server und Klient

Ein ESP soll als Server die Daten der anderen ESPs einsammeln und gleichzeitig als Klient ebenfalls die Temperatur messen.
Daher wird für die IP-Adresse und das Gateway die gleiche IP verwendet.

Für die korrekte Darstellung im Browser ist in Zeile 114 eine Änderung nötig:

° -> °

#ifdef ESP8266
  #include "ESP8266WebServer.h"
  ESP8266WebServer Server(80);
#else
  #include "WiFi.h"
  #include "WebServer.h"
  WebServer Server(80);
#endif


#include "DHT.h"

// Pin des DHT-Sensors
int SENSOR_DHT = 19;

// Sensortyp festlegen
// DHT22 oder DHT11
#define SensorTyp DHT11

// Sensor DHT einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// unterscheiden der Hosts
#define HOST_1 0
#define HOST_2 1

// IP-Adressen der Hosts
const char* host_1 = "192.168.4.2";
const char* host_2 = "192.168.4.3";

// Array für die Messung
String Messung[2] = {"",""};

unsigned long Wartezeit = 15000;

// Netzwerkname und Passwort des ESP
char Router[] = "ESPServer";
char Passwort[] = "espserver";

// Konfiguration als Server und Klient
IPAddress ip(192, 168, 4, 1);
IPAddress gateway(192, 168, 4, 1);
IPAddress subnet(255, 255, 255, 0);

// farbiger Button mit CSS
String Seitenkopf =
  "<head><style>"
  ".farbigeBox {"
  "background-color: ivory;"
  "color: black;"
  "width: 450px;"
  "padding: 20px;"
  "text-align: left;"
  "font-size: 40px;"
  "font-family: arial;"
  "}"
  "</style>"

  // refresh -> Seite automatisch aktualisieren
  "<meta http-equiv=\"refresh\" content=\"30\"></head>";

void setup()
{
  // ESP als Access-Point (AP) konfigurieren
  WiFi.mode(WIFI_AP);
  WiFi.softAPConfig(ip, gateway, subnet);

  // Access-Point starten
  WiFi.softAP(Router, Passwort);

  // / -> Aufruf der URL, SeiteBauen -> Aufruf der Funktion
  Server.on("/", SeiteBauen);
  Server.begin();
  Serial.begin(9600);

  // DHT starten
  dht.begin();
}

void loop()
{
  static unsigned long Startzeit = millis();

  // auf Anfragen warten
  Server.handleClient();

  // Messdaten einsammeln
  if ((millis() - Startzeit) > Wartezeit)
  {
    // Daten der Hosts einsammeln
    DatenHolen(HOST_1);

    // wenn nur 2 ESPs -> // davor setzen
    DatenHolen(HOST_2);
    Startzeit = millis();
  }
}

void SeiteBauen()
{
  // Messwert ermitteln
  // . durch , ersetzen
  String Temperatur = String(dht.readTemperature());
  Temperatur.replace(".", ",");

  // Seite zusammen bauen
  String Seite = "";
  Seite += Seitenkopf;
  Seite += "<h1 align=\"left\">Raumtemperatur</h1>";
  Seite += "<div align=\"left\";>";

  Seite += "<div class=\"farbigeBox\">";
  Seite += "Bad: ";
  Seite += Temperatur + " °C";
  Seite += "<br>";
  Seite += "Wohnzimmer:";
  Seite += String(Messung[HOST_1]);
  Seite += "<br>";

  // wenn nur 2 ESPs // vor die nächsten Zeilen setzen
  Seite += "Esszimmer:";
  Seite += String(Messung[HOST_2]);
  Seite += "</div>";

  // Button aktualisieren
  Seite += "<hr><input style=\"font-size:16pt; font-weight:bold;";
  Seite += "background-color:#55A96B;";
  Seite += "display:block; cursor:pointer;\"type=\"button\"";

  // IP für den Button aktualisieren (location.href)
  // muss mit dem Wert für IPAdress übereinstimmen (. statt ,)
  Seite += " onClick =\"location.href='http://192.168.4.1'\" value=\"aktualisieren\">";
  Seite += "<hr>";

  // Seite übermitteln
  Server.send(200, "text/html", Seite);
}

void DatenHolen(int hostNo)
{
  WiFiClient client;
  String host = "";

  // Namen des Host zuweisen (host_1)
  if(hostNo == HOST_1)
  {
    host = host_1;

    // wenn der Host nicht verbunden werden kann
    // zurück zur aufgerufenen Funktion
    if (!client.connect(host_1, 80)) return;
  }

  // Namen des Host zuweisen (host_2)
  if(hostNo == HOST_2)
  {
    host = host_2;

    // wenn der Host nicht verbunden werden kann
    // zurück zur aufrufenden Funktion
    if (!client.connect(host_2, 80)) return;
  }

  /*
    GET-Anfrage senden
    /Messung -> Adresse (URL) für die zu übermittelnden Werte
    wird von den Klienten festgelegt
    host -> der jeweilige Klient
    HTTP/1.1 -> Abfrageprotokoll
    \r\n -> return mit anschließender neuer Zeile
  */

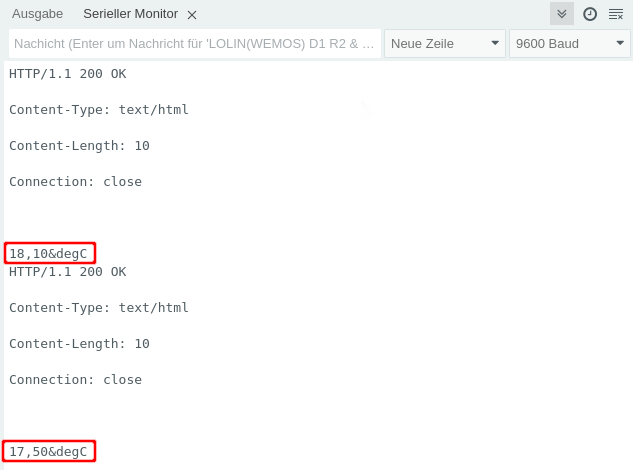

  client.print(String("GET ") + "/Messung" + " HTTP/1.1\r\n" + host + "\r\n");
  unsigned long LetzteZeit = millis();

  // Wartezeit zwischen den Abfragen der Klienten
  while (!client.available() && ((millis() - LetzteZeit) < 3000))
  {
    delay(1);
  }

  // der Klient ist verfügbar
  while (client.available())
  {
    // den mit GET erhaltenen String bis zum return (\r) lesen
    String Daten = client.readStringUntil('\r');

    // wenn Daten vorhanden sind
    if(Daten != "")
    {
      Messung[hostNo] = Daten;
      Serial.println(Daten);
    }
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

#ifdef ESP8266

#include “ESP8266WebServer.h”

ESP8266WebServer Server(80);

#else

#include “WiFi.h”

#include “WebServer.h”

WebServer Server(80);

#endif

#include “DHT.h”

// Pin des DHT-Sensors

int SENSOR_DHT = 19;

// Sensortyp festlegen

// DHT22 oder DHT11

#define SensorTyp DHT11

// Sensor DHT einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// unterscheiden der Hosts

#define HOST_1 0

#define HOST_2 1

// IP-Adressen der Hosts

const char* host_1 = “192.168.4.2”;

const char* host_2 = “192.168.4.3”;

// Array für die Messung

String Messung[2] = {“”,“”};

unsigned long Wartezeit = 15000;

// Netzwerkname und Passwort des ESP

char Router[] = “ESPServer”;

char Passwort[] = “espserver”;

// Konfiguration als Server und Klient

IPAddress ip(192, 168, 4, 1);

IPAddress gateway(192, 168, 4, 1);

IPAddress subnet(255, 255, 255, 0);

// farbiger Button mit CSS

String Seitenkopf =

“<head><style>”

“.farbigeBox {“

“background-color: ivory;”

“color: black;”

“width: 450px;”

“padding: 20px;”

“text-align: left;”

“font-size: 40px;”

“font-family: arial;”

”}”

“</style>”

// refresh -> Seite automatisch aktualisieren

“<meta http-equiv=\“refresh\” content=\“30\”></head>”;

void setup()

{

// ESP als Access-Point (AP) konfigurieren

WiFi.mode(WIFI_AP);

WiFi.softAPConfig(ip, gateway, subnet);

// Access-Point starten

WiFi.softAP(Router, Passwort);

// / -> Aufruf der URL, SeiteBauen -> Aufruf der Funktion

Server.on(“/”, SeiteBauen);

Server.begin();

Serial.begin(9600);

// DHT starten

dht.begin();

}

void loop()

{

static unsigned long Startzeit = millis();

// auf Anfragen warten

Server.handleClient();

// Messdaten einsammeln

if ((millis() - Startzeit) > Wartezeit)

{

// Daten der Hosts einsammeln

DatenHolen(HOST_1);

// wenn nur 2 ESPs -> // davor setzen

DatenHolen(HOST_2);

Startzeit = millis();

}

void SeiteBauen()

{

// Messwert ermitteln

// . durch , ersetzen

String Temperatur = String(dht.readTemperature());

Temperatur.replace(“.”, “,”);

// Seite zusammen bauen

String Seite = “”;

Seite += Seitenkopf;

Seite += “<h1 align=\“left\”>Raumtemperatur</h1>”;

Seite += “<div align=\“left\”;>”;

Seite += “<div class=\“farbigeBox\”>”;

Seite += “Bad: “;

Seite += Temperatur + ” °C”;

Seite += “<br>”;

Seite += “Wohnzimmer:”;

Seite += String(Messung[HOST_1]);

Seite += “<br>”;

// wenn nur 2 ESPs // vor die nächsten Zeilen setzen

Seite += “Esszimmer:”;

Seite += String(Messung[HOST_2]);

Seite += “</div>”;

// Button aktualisieren

Seite += “<hr><input style=\“font-size:16pt; font-weight:bold;”;

Seite += “background-color:#55A96B;”;

Seite += “display:block; cursor:pointer;\“type=\“button\””;

// IP für den Button aktualisieren (location.href)

// muss mit dem Wert für IPAdress übereinstimmen (. statt ‚)

Seite += ” onClick =\“location.href=‘http://192.168.4.1’\” value=\“aktualisieren\”>”;

Seite += “<hr>”;

// Seite übermitteln

Server.send(200, “text/html”, Seite);

}

void DatenHolen(int hostNo)

{

WiFiClient client;

String host = “”;

// Namen des Host zuweisen (host_1)

if(hostNo == HOST_1)

{

host = host_1;

// wenn der Host nicht verbunden werden kann

// zurück zur aufgerufenen Funktion

if (!client.connect(host_1, 80)) return;

}

// Namen des Host zuweisen (host_2)

if(hostNo == HOST_2)

{

host = host_2;

// wenn der Host nicht verbunden werden kann

// zurück zur aufrufenden Funktion

if (!client.connect(host_2, 80)) return;

}

GET-Anfrage senden

/Messung -> Adresse (URL) für die zu übermittelnden Werte

wird von den Klienten festgelegt

host -> der jeweilige Klient

HTTP/1.1 -> Abfrageprotokoll

\r\n -> return mit anschließender neuer Zeile

client.print(String(“GET ”) + “/Messung” + ” HTTP/1.1\r\n” + host + “\r\n”);

unsigned long LetzteZeit = millis();

// Wartezeit zwischen den Abfragen der Klienten

while (!client.available() && ((millis() - LetzteZeit) < 3000))

{

delay(1);

}

// der Klient ist verfügbar

while (client.available())

{

// den mit GET erhaltenen String bis zum return (\r) lesen

String Daten = client.readStringUntil(‘\r’);

// wenn Daten vorhanden sind

if(Daten != “”)

{

Messung[hostNo] = Daten;

Serial.println(Daten);

}

Darstellung der GET-Anfrage im Seriellen Monitor

ESP als Host

Zeile 62:

° -> °

#ifdef ESP8266
  #include "ESP8266WebServer.h"
  ESP8266WebServer Server(80);
#else
  #include "WiFi.h"
  #include "WebServer.h"
  WebServer Server(80);
#endif


// Bibliothek für DHT einbinden
#include "DHT.h"

// Pin des DHT-Sensors
int SENSOR_DHT = 19;

// Sensortyp festlegen
// DHT22 oder DHT11
#define SensorTyp DHT22

// Sensor DHT einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// ESP als AP
char Router[] = "ESPServer";
char Passwort[] = "espserver";

// IP des Klienten ESP als AP
IPAddress ip(192, 168, 4, 2);
IPAddress gateway(192, 168, 4, 1);
IPAddress subnet(255, 255, 255, 0);

void setup()
{
  // WiFi starten
  WiFi.config(ip, gateway, subnet);
  WiFi.begin(Router, Passwort);

  // Adresse (URL)festlegen (/Messung)
  // SeiteBauen -> zu übermittelnde Daten
  Server.on("/Messung", SeiteBauen);
  Server.begin();

  // DHT starten
  dht.begin();
}

void loop()
{
  // auf Anfragen warten
  Server.handleClient();
}

void SeiteBauen()
{
  // Messwerte ermitteln
  // . durch , ersetzen
  String Temperatur = String(dht.readTemperature());
  Temperatur.replace(".", ",");

  // Seite zusammenbauen
  String Seite = Temperatur + " °C";

  // Seite übermitteln
  Server.send(200, "text/html", Seite);
}

#ifdef ESP8266

#include “ESP8266WebServer.h”

ESP8266WebServer Server(80);

#else

#include “WiFi.h”

#include “WebServer.h”

WebServer Server(80);

#endif

// Bibliothek für DHT einbinden

#include “DHT.h”

// Pin des DHT-Sensors

int SENSOR_DHT = 19;

// Sensortyp festlegen

// DHT22 oder DHT11

#define SensorTyp DHT22

// Sensor DHT einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// ESP als AP

char Router[] = “ESPServer”;

char Passwort[] = “espserver”;

// IP des Klienten ESP als AP

IPAddress ip(192, 168, 4, 2);

IPAddress gateway(192, 168, 4, 1);

IPAddress subnet(255, 255, 255, 0);

void setup()

{

// WiFi starten

WiFi.config(ip, gateway, subnet);

WiFi.begin(Router, Passwort);

// Adresse (URL)festlegen (/Messung)

// SeiteBauen -> zu übermittelnde Daten

Server.on(“/Messung”, SeiteBauen);

Server.begin();

// DHT starten

dht.begin();

}

void loop()

{

// auf Anfragen warten

Server.handleClient();

}

void SeiteBauen()

{

// Messwerte ermitteln

// . durch , ersetzen

String Temperatur = String(dht.readTemperature());

Temperatur.replace(“.”, “,”);

// Seite zusammenbauen

String Seite = Temperatur + ” °C”;

// Seite übermitteln

Server.send(200, “text/html”, Seite);

}

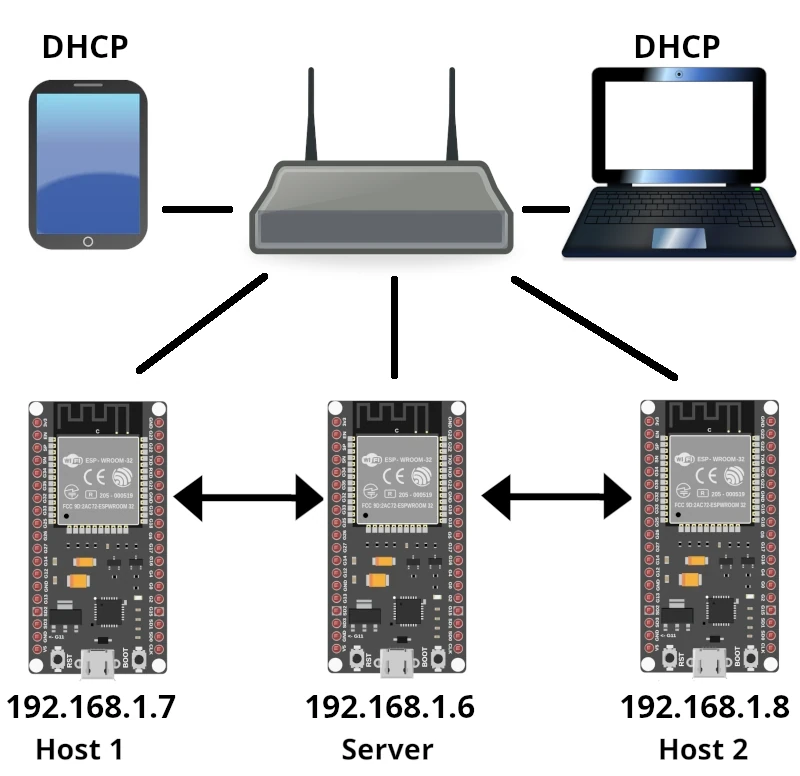

Das Heimnetz verwenden

Das Programm für den zweiten Host unterscheidet sich in Zeile 26. Sie muss lauten:

IPAddress ip(192, 168, 4, 3);

1	IPAddress ip(192, 168, 4, 3);

Die Mikrocontroller sollen direkt ins heimische Netz eingebunden werden. Hierzu musst du die IP-Adresse des Routers feststellen und dann die IP-Adressen der Mikrocontroller anpassen. Diese müssen sich im gleichen Adressbereich befinden. Außerdem musst du beachten, dass sich diese Adressen außerhalb des Bereichs befinden, das vom DHCP-Server des Routers reserviert ist. Die IP-Adressen der Klienten werden vom Router dynamisch vergeben.

ESP als Server und Klient

Zeile 110:

° -> °

#ifdef ESP8266
  #include "ESP8266WebServer.h"
  ESP8266WebServer Server(80);
#else
  #include "WiFi.h"
  #include "WebServer.h"
  WebServer Server(80);
#endif


#include "DHT.h"

// Pin des DHT-Sensors
int SENSOR_DHT = D1;

// Sensortyp festlegen
// DHT22 oder DHT11
#define SensorTyp DHT11

// Sensor DHT einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

#define HOST_1 0
#define HOST_2 1

// Router als AP
const char* host_1 = "192.168.1.7";
const char* host_2 = "192.168.1.8";

String Messung[2] = {"",""};
unsigned long Wartezeit = 15000;

char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// MCU als Server und Klient
IPAddress ip(192, 168, 1, 6);

// IP-Adresse des Routers
IPAddress gateway(192, 168, 1, 1);
IPAddress subnet(255, 255, 255, 0);

// farbiger Button mit CSS
String Seitenkopf =
  "<head><style>"

  // farbiger Button mit CSS
  ".farbigeBox {"
  "background-color: ivory;"
  "color: black;"
  "width: 450px;"
  "padding: 20px;"
  "text-align: left;"
  "font-size: 40px;"
  "font-family: arial;"
  "}"
  "</style>"

  // refresh -> Seite automatisch aktualisieren
  "<meta http-equiv=\"refresh\" content=\"30\"></head>";

void setup()
{
  // Router als AP
  WiFi.mode(WIFI_STA);
  WiFi.config(ip, gateway, subnet);
  WiFi.begin(Router, Passwort);

  // / -> Aufruf der URL, SeiteBauen -> Aufruf der Funktion
  Server.on("/", SeiteBauen);
  Server.begin();
  Serial.begin(9600);

  // DHT starten
  dht.begin();
}

void loop()
{
  static unsigned long Startzeit = millis();

  // auf Anfragen warten
  Server.handleClient();

  // Messdaten einsammeln
  if ((millis() - Startzeit) > Wartezeit)
  {
    // Daten der Hosts einsammeln
    DatenHolen(HOST_1);
    DatenHolen(HOST_2);
    Startzeit = millis();
  }
}

void SeiteBauen()
{
  // Messwert ermitteln
  // . durch , ersetzen
  String Temperatur = String(dht.readTemperature());
  Temperatur.replace(".", ",");

  // Seite zusammen bauen
  String Seite = "";
  Seite += Seitenkopf;
  Seite += "<h1 align=\"left\">Raumtemperatur</h1>";
  Seite += "<div align=\"left\";>";

  Seite += "<div class=\"farbigeBox\">";
  Seite += "Bad: ";
  Seite += Temperatur + " °C";
  Seite += "<br>";
  Seite += "Wohnzimmer:";
  Seite += String(Messung[HOST_1]);
  Seite += "<br>";
  Seite += "Esszimmer:";
  Seite += String(Messung[HOST_2]);
  Seite += "</div>";

  // Button aktualisieren
  Seite += "<hr><input style=\"font-size:16pt; font-weight:bold;";
  Seite += "background-color:#55A96B;";
  Seite += "display:block; cursor:pointer;\"type=\"button\"";

  // IP für den Button aktualisieren (location.href)
  // muss mit dem Wert für IPAdress übereinstimmen (. statt ,)
  Seite += " onClick =\"location.href='http://192.168.1.6'\" value=\"aktualisieren\">";
  Seite += "<hr>";

  // Seite übermitteln
  Server.send(200, "text/html", Seite);
}

void DatenHolen(int hostNo)
{
  WiFiClient client;
  String host = "";

  // Namen des Host zuweisen (host_1)
  if(hostNo == HOST_1)
  {
    host = host_1;

    // wenn der Host nicht verbunden werden kann
    // zurück zur aufrufenden Funktion
    if (!client.connect(host_1, 80)) return;
  }

  // Namen des Host zuweisen (host_2)
  if(hostNo == HOST_2)
  {
    host = host_2;

    // wenn der Host nicht verbunden werden kann
    // zurück zur aufgerufenen Funktion
    if (!client.connect(host_2, 80)) return;
  }

  /*
    GET-Anfrage senden
    /Messung -> Adresse (URL) für die zu übermittelnden Werte
    wird von den Klienten festgelegt
    host -> der jeweilige Klient
    HTTP/1.1 -> Abfrageprotokoll
    \r\n -> return mit anschließender neuer Zeile
  */
  client.print(String("GET ") + "/Messung" + " HTTP/1.1\r\n" + host + "\r\n");
  unsigned long LetzteZeit = millis();

  // Wartezeit zwischen den Abfragen der Klienten
  while (!client.available() && ((millis() - LetzteZeit) < 5000))
  {
    delay(1);
  }

  // der Klient ist verfügbar
  while (client.available())
  {
    // den mit GET erhaltenen String bis zum return (\r) lesen
    String Daten = client.readStringUntil('\r');

    // wenn Daten vorhanden sind
    if(Daten != "")
    {
      Messung[hostNo] = Daten;
      Serial.println(Daten);
    }
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

#ifdef ESP8266

#include “ESP8266WebServer.h”

ESP8266WebServer Server(80);

#else

#include “WiFi.h”

#include “WebServer.h”

WebServer Server(80);

#endif

#include “DHT.h”

// Pin des DHT-Sensors

int SENSOR_DHT = D1;

// Sensortyp festlegen

// DHT22 oder DHT11

#define SensorTyp DHT11

// Sensor DHT einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

#define HOST_1 0

#define HOST_2 1

// Router als AP

const char* host_1 = “192.168.1.7”;

const char* host_2 = “192.168.1.8”;

String Messung[2] = {“”,“”};

unsigned long Wartezeit = 15000;

char Router[] = “Router_SSID”;

char Passwort[] = “xxxxxxxx”;

// MCU als Server und Klient

IPAddress ip(192, 168, 1, 6);

// IP-Adresse des Routers

IPAddress gateway(192, 168, 1, 1);

IPAddress subnet(255, 255, 255, 0);

// farbiger Button mit CSS

String Seitenkopf =

“<head><style>”

// farbiger Button mit CSS

“.farbigeBox {“

“background-color: ivory;”

“color: black;”

“width: 450px;”

“padding: 20px;”

“text-align: left;”

“font-size: 40px;”

“font-family: arial;”

”}”

“</style>”

// refresh -> Seite automatisch aktualisieren

“<meta http-equiv=\“refresh\” content=\“30\”></head>”;

void setup()

{

// Router als AP

WiFi.mode(WIFI_STA);

WiFi.config(ip, gateway, subnet);

WiFi.begin(Router, Passwort);

// / -> Aufruf der URL, SeiteBauen -> Aufruf der Funktion

Server.on(“/”, SeiteBauen);

Server.begin();

Serial.begin(9600);

// DHT starten

dht.begin();

}

void loop()

{

static unsigned long Startzeit = millis();

// auf Anfragen warten

Server.handleClient();

// Messdaten einsammeln

if ((millis() - Startzeit) > Wartezeit)

{

// Daten der Hosts einsammeln

DatenHolen(HOST_1);

DatenHolen(HOST_2);

Startzeit = millis();

}

void SeiteBauen()

{

// Messwert ermitteln

// . durch , ersetzen

String Temperatur = String(dht.readTemperature());

Temperatur.replace(“.”, “,”);

// Seite zusammen bauen

String Seite = “”;

Seite += Seitenkopf;

Seite += “<h1 align=\“left\”>Raumtemperatur</h1>”;

Seite += “<div align=\“left\”;>”;

Seite += “<div class=\“farbigeBox\”>”;

Seite += “Bad: “;

Seite += Temperatur + ” °C”;

Seite += “<br>”;

Seite += “Wohnzimmer:”;

Seite += String(Messung[HOST_1]);

Seite += “<br>”;

Seite += “Esszimmer:”;

Seite += String(Messung[HOST_2]);

Seite += “</div>”;

// Button aktualisieren

Seite += “<hr><input style=\“font-size:16pt; font-weight:bold;”;

Seite += “background-color:#55A96B;”;

Seite += “display:block; cursor:pointer;\“type=\“button\””;

// IP für den Button aktualisieren (location.href)

// muss mit dem Wert für IPAdress übereinstimmen (. statt ‚)

Seite += ” onClick =\“location.href=‘http://192.168.1.6’\” value=\“aktualisieren\”>”;

Seite += “<hr>”;

// Seite übermitteln

Server.send(200, “text/html”, Seite);

}

void DatenHolen(int hostNo)

{

WiFiClient client;

String host = “”;

// Namen des Host zuweisen (host_1)

if(hostNo == HOST_1)

{

host = host_1;

// wenn der Host nicht verbunden werden kann

// zurück zur aufrufenden Funktion

if (!client.connect(host_1, 80)) return;

}

// Namen des Host zuweisen (host_2)

if(hostNo == HOST_2)

{

host = host_2;

// wenn der Host nicht verbunden werden kann

// zurück zur aufgerufenen Funktion

if (!client.connect(host_2, 80)) return;

}

GET-Anfrage senden

/Messung -> Adresse (URL) für die zu übermittelnden Werte

wird von den Klienten festgelegt

host -> der jeweilige Klient

HTTP/1.1 -> Abfrageprotokoll

\r\n -> return mit anschließender neuer Zeile

client.print(String(“GET ”) + “/Messung” + ” HTTP/1.1\r\n” + host + “\r\n”);

unsigned long LetzteZeit = millis();

// Wartezeit zwischen den Abfragen der Klienten

while (!client.available() && ((millis() - LetzteZeit) < 5000))

{

delay(1);

}

// der Klient ist verfügbar

while (client.available())

{

// den mit GET erhaltenen String bis zum return (\r) lesen

String Daten = client.readStringUntil(‘\r’);

// wenn Daten vorhanden sind

if(Daten != “”)

{

Messung[hostNo] = Daten;

Serial.println(Daten);

}

ESP als Host

Zeile 47:

° -> °

#ifdef ESP8266
  #include "ESP8266WebServer.h"
  ESP8266WebServer Server(80);
#else
  #include "WiFi.h"
  #include "WebServer.h"
  WebServer Server(80);
#endif
#include "DHT.h"
// Pin des DHT-Sensors
int SENSOR_DHT = 19;
// Sensortyp festlegen
// DHT22 oder DHT11
#define SensorTyp DHT22
// Sensor DHT einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);
// Router als AP
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";
// IP des Klienten Router als AP
IPAddress ip(192, 168, 1, 8);
// IP-Adresse des Routers
IPAddress gateway(192, 168, 1, 1);
IPAddress subnet(255, 255, 255, 0);
void setup()
{
  WiFi.mode(WIFI_STA);
  WiFi.config(ip, gateway, subnet);
  WiFi.begin(Router, Passwort);
  Server.on("/Messung", SeiteBauen);
  Server.begin();
  dht.begin();
}
void loop()
{
  // auf Anfragen warten
  Server.handleClient();
}
void SeiteBauen()
{
  // Messwerte ermitteln
  // . durch , ersetzen
  String Temperatur = String(dht.readTemperature());
  Temperatur.replace(".", ",");

  // Seite zusammen bauen
  String Seite = Temperatur + " °C";
  // Seite übermitteln
  Server.send(200, "text/html", Seite);
}

#ifdef ESP8266

#include “ESP8266WebServer.h”

ESP8266WebServer Server(80);

#else

#include “WiFi.h”

#include “WebServer.h”

WebServer Server(80);

#endif

#include “DHT.h”

// Pin des DHT-Sensors

int SENSOR_DHT = 19;

// Sensortyp festlegen

// DHT22 oder DHT11

#define SensorTyp DHT22

// Sensor DHT einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// Router als AP

char Router[] = “Router_SSID”;

char Passwort[] = “xxxxxxxx”;

// IP des Klienten Router als AP

IPAddress ip(192, 168, 1, 8);

// IP-Adresse des Routers

IPAddress gateway(192, 168, 1, 1);

IPAddress subnet(255, 255, 255, 0);

void setup()

{

WiFi.mode(WIFI_STA);

WiFi.config(ip, gateway, subnet);

WiFi.begin(Router, Passwort);

Server.on(“/Messung”, SeiteBauen);

Server.begin();

dht.begin();

}

void loop()

{

// auf Anfragen warten

Server.handleClient();

}

void SeiteBauen()

{

// Messwerte ermitteln

// . durch , ersetzen

String Temperatur = String(dht.readTemperature());

Temperatur.replace(“.”, “,”);

// Seite zusammen bauen

String Seite = Temperatur + ” °C”;

// Seite übermitteln

Server.send(200, “text/html”, Seite);

}

Quellen

Tablet/Smartphone von Pixaline
Router/Laptop: openclipart.org
ESP32 von fritzing
Beitrag von Wolfgang Ewald zu vernetzten Mikrocontrollern
Espressif WiFi-API

Letzte Aktualisierung: Nov. 12, 2025 @ 20:00
