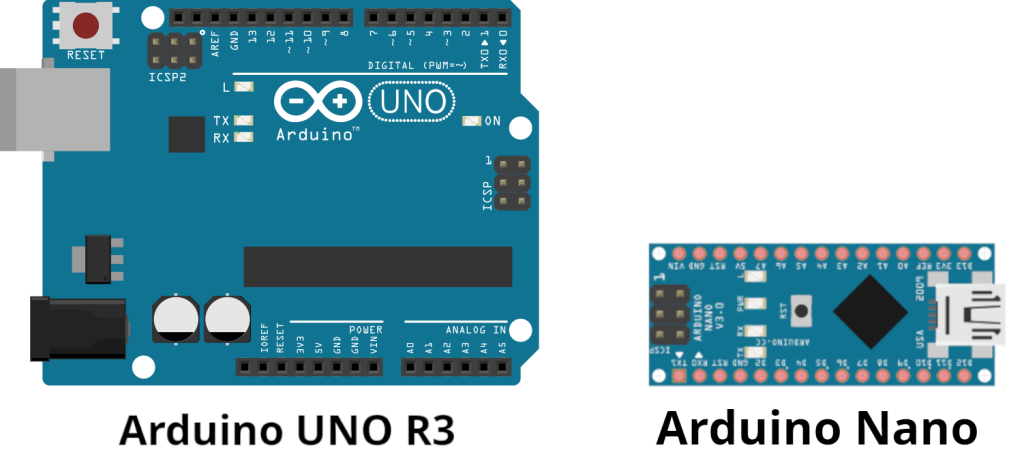

Die LEDs sollen ohne Verwendung der ⇒Pulsweitenmodulation schrittweise aufleuchten und wieder gedimmt werden.

So sieht es aus:

Benötigte Bauteile:

5 LEDs
3 Widerstände 220 Ω (gelbe, rote und grüne LED)
2 Widerstände 100 Ω (blaue und weiße LED)
Leitungsdrähte

Beachte die ⇒Vorwiderstände verschiedener LEDs

Baue die Schaltung auf:
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

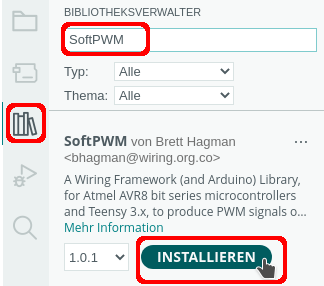

Bevor du starten kannst musst du eine Bibliothek installieren:
Sketch ⇒ Bibliothek einbinden ⇒ Bibliotheken verwalten

Binde die benötigte Bibliothek ein und definiere die Variablen.

#include "SoftPWM.h"

// Array mit 5 Elementen und den zugehörigen Ports
byte LED[5] = {3, 4, 5, 6, 7};

// Anzahl der LEDs feststellen
byte LEDMax = sizeof(LED);

#include "SoftPWM.h"

// Array mit 5 Elementen und den zugehörigen Ports

byte LED[5] = {3, 4, 5, 6, 7};

// Anzahl der LEDs feststellen

byte LEDMax = sizeof(LED);

Der setup-Teil:

void setup()
{
  // SoftPWM starten
  SoftPWMBegin();
  for (int i = 0; i < LEDMax; i++)
  {
    // Status aus für jede LED setzen
    SoftPWMSet(LED[i], 0);

    /*
      Dimmzeiten setzen:
      Parameter LED, Auf-Dimmen (in Millisekunden),
      Ab-Dimmen (in Millisekunden)
      Dimmzeiten müssen mit der Wartezeit übereinstimmen
    */
    SoftPWMSetFadeTime(LED[i], 700, 700);
  }
}

void setup()

{

// SoftPWM starten

SoftPWMBegin();

for (int i = 0; i < LEDMax; i++)

{

// Status aus für jede LED setzen

SoftPWMSet(LED[i], 0);

Dimmzeiten setzen:

Parameter LED, Auf-Dimmen (in Millisekunden),

Ab-Dimmen (in Millisekunden)

Dimmzeiten müssen mit der Wartezeit übereinstimmen

SoftPWMSetFadeTime(LED[i], 700, 700);

}

Der loop-Teil:

void loop()
{
  for (int i = 0; i < LEDMax; i++)
  {
    // aktuelle LED einschalten und dimmen
    SoftPWMSet(LED[i], 255);

    // Wartezeit muss mit den Dimmzeiten übereinstimmen
    delay(700);

    // aktuelle LED ausschalten
    SoftPWMSet(LED[i], 0);

    // Wartezeit vor der nächsten LED
    delay(100);
  }
}
