Blinkende LED – Projekte für Arduino und ESP32-Mikrocontroller

Eine gelbe LED soll eine Sekunde leuchten, dann eine Sekunde ausgeschaltet sein.

So sieht es aus:

Das Programm mit Open Roberta:

Achtung

Bevor du das Board über USB an den Computer anschließt:
Verbinde sorgfältig die im Schaltplan dargestellten elektronischen Bauteile mit der Steckplatine und dem Arduino.
Vergleiche den Schaltplan mit deinem Aufbau.

Benötigte Bauteile:

gelbe LED
Widerstand 220 Ω
Leitungsdrähte

Info

Beachte die ⇒ Vorwiderstände verschiedener LEDs

Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

Jetzt kannst du das Programm schreiben.

Jedes Programm (Sketch) besteht aus zwei Teilen, die unbedingt vorhanden sein müssen:

Dem setup

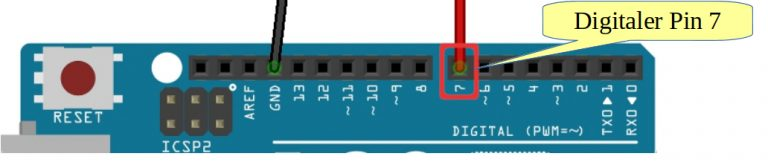

Hier werden die Ein- oder Ausgänge mit ihrer zugeordneten Nummer definiert. In diesem Fall ist die LED als Ausgang (OUTPUT) mit dem digitalen Pin Nummer 7 verbunden.

void setup()
{
  pinMode(7, OUTPUT);
}

void setup()

{

pinMode(7, OUTPUT);

}

Dem eigentlichen Programm, das als Schleife (loop) wiederholt wird

Die LED an Pin 7 soll zunächst für eine Sekunde leuchten.

An den Pin 7 wird das Signal an (HIGH) gesendet (digitalWrite), anschließend wartet (delay) das Programm für 1 Sekunde (= 1000 Millisekunden).

Danach wird die LED ausgeschaltet (LOW) und das Programm wartet wiederum für 1 Sekunde. Dann beginnt alles von vorn.

void loop()
{
  digitalWrite(7, HIGH);
  delay(1000);
  digitalWrite(7, LOW);
  delay(1000);
}

void loop()

{

digitalWrite(7, HIGH);

delay(1000);

digitalWrite(7, LOW);

delay(1000);

}

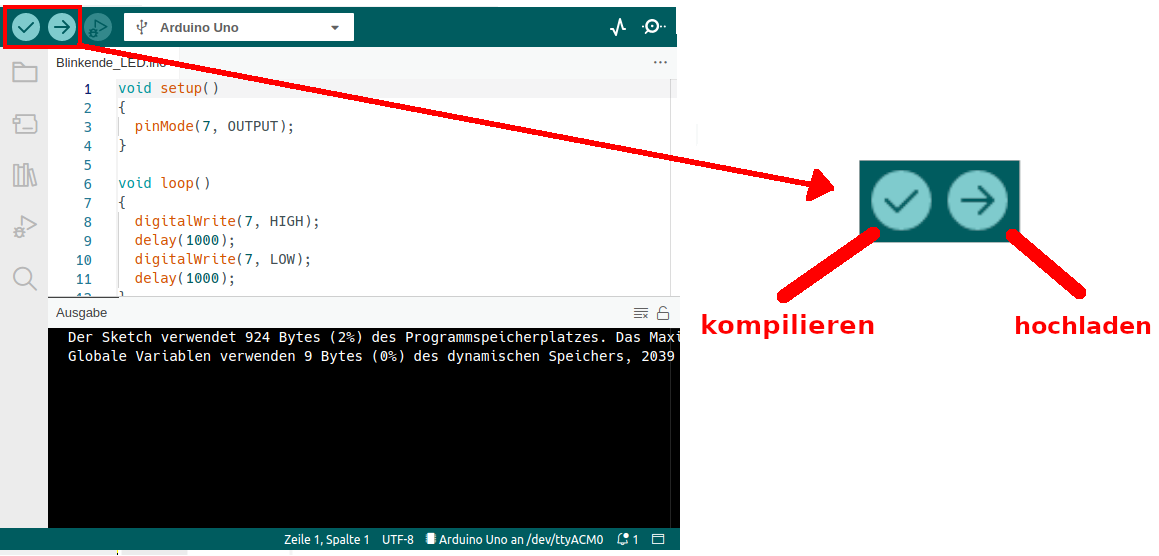

Überprüfe zunächst die Richtigkeit des Programms.
Sollten Fehler auftauchen, werden sie in der Statuszeile rot markiert.

Dann kannst du das Programm hochladen.

Achtung

Achte darauf, dass der richtige Controller (Arduino UNO) eingestellt ist.

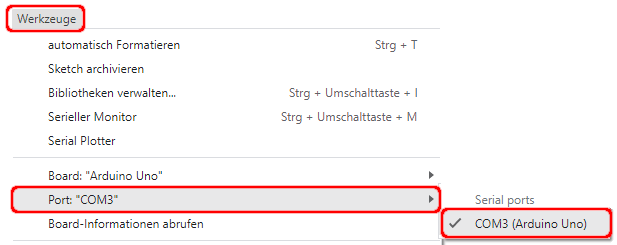

Auswahl des Ports für den UNO R3 Windows:
Die Nummer des COM-Ports kann von der hier Gezeigten abweichen.

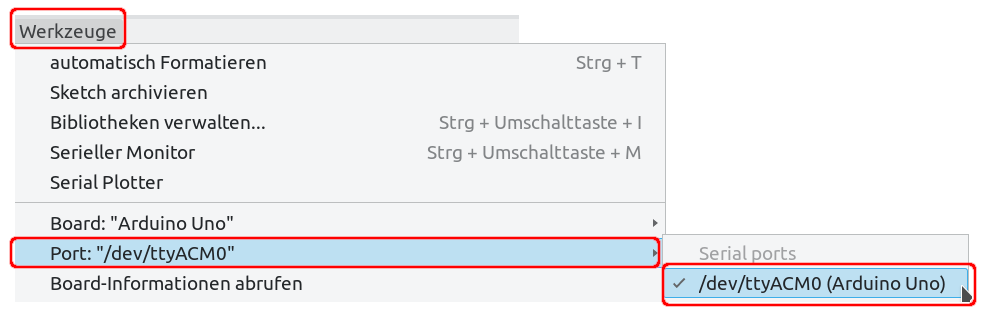

Auswahl des Ports für den UNO R3 Linux:
