Wechselblinker mit einem Relais – Projekte für Arduino und ESP32-Mikrocontroller

Lesezeit: 2 Minuten

Mit einem Relais soll ein Wechselblinker realisiert werden: zwei LEDs sollen jeweils für eine zufällige Dauer abwechselnd ein- und wieder ausgeschaltet werden.

Benötigte Bauteile:

zwei LEDs
zwei Widerstände 220 Ω
Relais
Leitungsdrähte

Beachte die ⇒Vorwiderstände verschiedener LEDs

Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

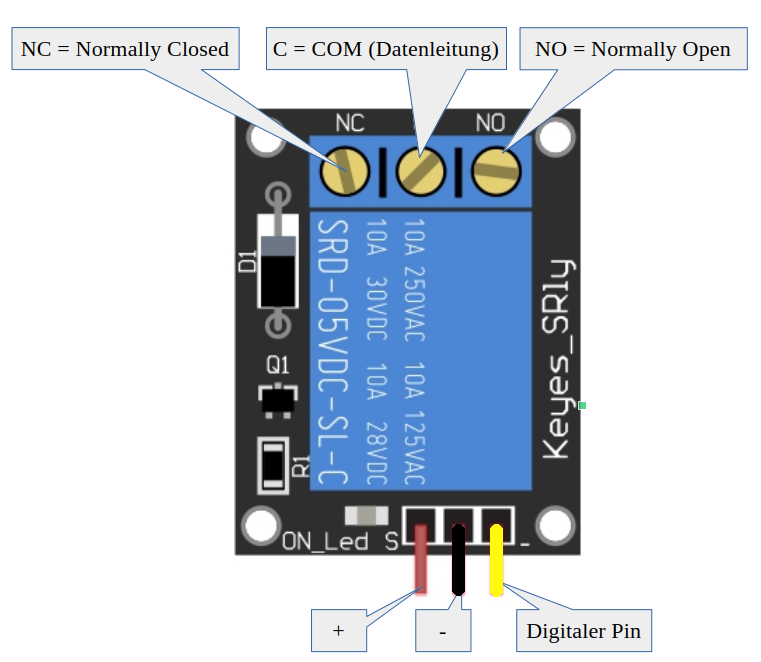

Wenn das Relais ein HIGH-Signal empfängt, wird die Datenleitung zusammen mit NC aktiviert, die dort angeschlossene LED leuchtet. LOW wechselt zum Zusammenspiel der Datenleitung mit NO. Die dort angeschlossene LED leuchtet, die an NC angeschlossene LED wird ausgeschaltet.

Definiere im Kopf die Variable für das Relais.

int RELAIS = 7;

1	int RELAIS = 7;

Der setup-Teil startet den ⇒Zufallsgenerator. Weil das Relais die LEDs schaltet, muss für die LEDs kein pinMode definiert werden.

void setup()
{
  // Zufallsgenerator starten
  randomSeed(analogRead(A0));
  pinMode(RELAIS, OUTPUT);
}

void setup()

{

// Zufallsgenerator starten

randomSeed(analogRead(A0));

pinMode(RELAIS, OUTPUT);

}

Der loop-Teil sorgt dafür, dass die LEDs mit zufällig ermittelter Zeit ein- und wieder ausgeschaltet wird. Das Relais ist relativ träge beim Schalten. Wähle deshalb für Wartezeit Werte zwischen 2000 und 5000.

void loop()
{
  // delay zwischen 2000 und 5000 Millisekunden
  int Wartezeit = random(2000, 5000);
  delay(Wartezeit);

  // Relais schalten
  digitalWrite(RELAIS, HIGH);

  Wartezeit = random(2000, 5000);
  delay(Wartezeit);

  digitalWrite(RELAIS, LOW);
}

void loop()

{

// delay zwischen 2000 und 5000 Millisekunden

int Wartezeit = random(2000, 5000);

delay(Wartezeit);

// Relais schalten

digitalWrite(RELAIS, HIGH);

Wartezeit = random(2000, 5000);

delay(Wartezeit);

digitalWrite(RELAIS, LOW);

}
