Die Anzeige eines LCD (Liquid Crystal Display) lässt unterschiedliche Mengen eines weißen Lichts konstanter Intensität durch einen Filter passieren. Rote, grüne und blaue Elemente eines Pixels erhält man einfach durch Filtern des weißen Lichtes. Ein LCD besteht grundsätzlich aus zwei Glasscheiben, die mit einer hauchdünnen Metallschicht bedampft wurden. Dazwischen befindet sich eine Flüssigkeit, die die Polarisationsebene des einfallenden Lichtes drehen kann. Die Kristalle in der Flüssigkeit bestehen hierbei meist aus stabförmigen Molekülen deren Ausrichtung verändert wird. Legt man nun eine Spannung auf die Metallschicht, drehen sich die Moleküle in der Flüssigkeit, woraufhin sich die Farbe des LCD-Bildschirms ändert.
Das abgebildete LCD wird mit ⇒I²C angesteuert.Die Helligkeit kann mit einem Potentiometer auf der Rückseite des LCDs eingestellt werden.

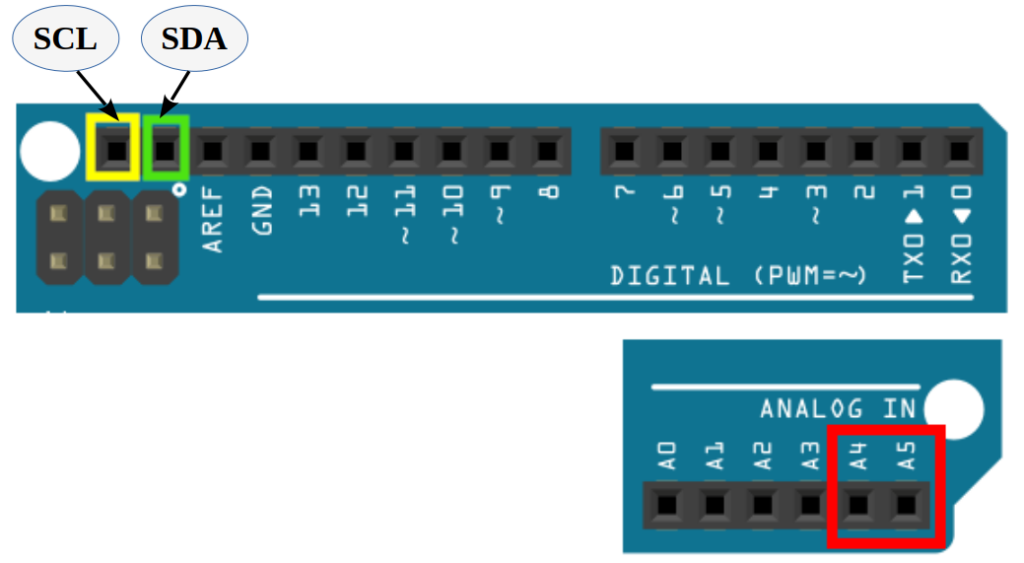

Statt der Anschlüsse A5 und A4 kannst du auch die Anschlüsse SCL und SDA verwenden.
