Ziele des Projekts

Mit ESP-NOW sollen ESP32-Mikrocontroller

Textnachrichten senden, empfangen und im Seriellen Monitor anzeigen

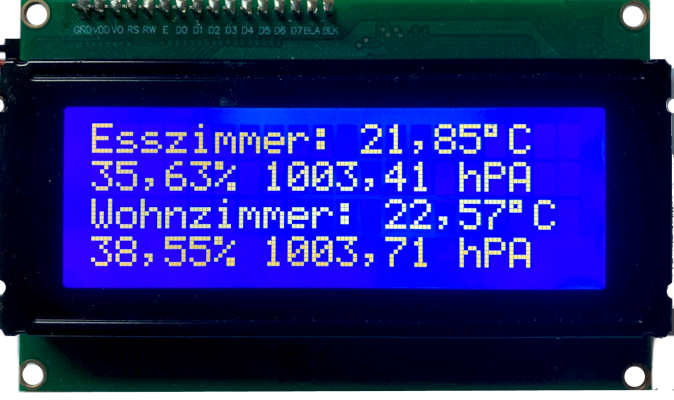

Daten von Temperatursensoren messen und auf einem LCD/einem OLED anzeigen

ESP-NOW

ESP-NOW ist ein drahtloses Kommunikationsprotokoll für die Kommunikation zwischen zwei oder mehreren ESP32-Controllern, das die Übertragung kurzer Datenpakete erlaubt. Die beteiligten ESP32-Mikrocontroller können ohne Verwendung von vorhandenen WiFi-Netzen direkt miteinander kommunizieren. ESP-NOW ähnelt zwar der klassischen WLAN-Kommunikation, es kommt jedoch ohne Router oder andere typische Netzwerkkomponenten aus.
Vor dem Aufbau einer Kommunikation müssen die teilnehmenden Geräte gekoppelt werden. Nach Abschluss der Kopplung besteht eine sichere Verbindung zwischen den kommunizierenden Geräten.
Die Geräte identifizieren sich untereinander durch den Austausch ihrer MAC (=Media Access Control)-Adressen.

Die Reichweite ist natürlich sehr von den baulichen Gegebenheiten abhängig. Ich habe eine Kombination von ESP32-C6 und ESP32-C3 sowohl als Sender als auch als Empfänger verwendet. Alle können die Daten vom Erdgeschoss bis ins zweite Obergeschoss senden und empfangen.

Die Hardware

Der Einfachheit halber habe ich ausschließlich Geräte verwendet, die über den I²C-Bus angesteuert werden:

Natürlich kannst du auch andere Sensoren verwenden.

I²C-Pins der Mikrocontroller:

Board installieren

Als Mikrocontroller können beliebige Module aus der Familie der ESP32-Mikrocontroller verwendet werden.

MAC-Adresse ermitteln

Den Kommunikationspartnern müssen die jeweiligen MAC-Adressen bekannt sein. Jedes Netzwerkgerät hat eine individuelle MAC-Adresse.

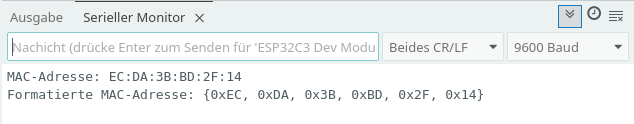

Das Programm ermittelt die MAC-Adresse und zeigt sie im Seriellen Monitor an. Die formatierte MAC-Adresse kannst du anschließend kopieren und direkt in den Programmen verwenden.

#include "WiFi.h"

void setup()
{
  Serial.begin(9600);
  delay(1000);

  WiFi.mode(WIFI_STA);

  Serial.print("MAC-Adresse: ");

  // MAC-Adresse ermitteln
  String MACAdresse = WiFi.macAddress();
  Serial.println(MACAdresse);

  String FormatierteMACAdresse;
  Serial.print("Formatierte MAC-Adresse: ");

  int index = 0;

  // MAC-Adresse besteht aus 6 durch : getrennte Elemente
  for (int i = 0; i < 6; i++)
  {
    // index: Abstand zum nächsten Wert 2 Ziffern + :
    FormatierteMACAdresse += "0x" + MACAdresse.substring(index, index + 3);
    index += 3;
  }

  FormatierteMACAdresse.replace(":", ", ");
  Serial.println("{" + FormatierteMACAdresse + "}");
}

void loop() {
  // bleibt leer, Programm läuft nur einmal
}

#include "WiFi.h"

void setup()

{

Serial.begin(9600);

delay(1000);

WiFi.mode(WIFI_STA);

Serial.print("MAC-Adresse: ");

// MAC-Adresse ermitteln

String MACAdresse = WiFi.macAddress();

Serial.println(MACAdresse);

String FormatierteMACAdresse;

Serial.print("Formatierte MAC-Adresse: ");

int index = 0;

// MAC-Adresse besteht aus 6 durch : getrennte Elemente

for (int i = 0; i < 6; i++)

{

// index: Abstand zum nächsten Wert 2 Ziffern + :

FormatierteMACAdresse += "0x" + MACAdresse.substring(index, index + 3);

index += 3;

}

FormatierteMACAdresse.replace(":", ", ");

Serial.println("{" + FormatierteMACAdresse + "}");

}

void loop() {

// bleibt leer, Programm läuft nur einmal

}

Funktionen ESP-NOW

Funktion	Beschreibung	Parameter
esp_now_init();	startet ESP-NOW	Rückgabewert bei Erfolg: ESP_OK
esp_now_add_peer();	fügt einen ESP als Kommunikationspartner hinzu	struct esp_now_peer_info &peer_info peer_info.channel -> legt den Übertragungskanal fest (0 = aktueller Kanal) peer_info.peer_addr -> MAC-Adresse des Kommunikationspartners peer_info.encrypt -> Nachricht verschlüsseln (true/false) Rückgabewert bei Erfolg: ESP_OK
esp_now_send();	Nachricht senden	Parameter: MAC-Adresse Nachricht Größe der Nachricht
esp_now_register_send_cb(FunktionsName);	definiert eine Funktion, die überprüft, ob eine Nachricht erfolgreich gesendet wurde	Rückgabewert bei Erfolg: ESP_NOW_SEND_SUCCESS
esp_now_register_recv_cb(FunktionsName);	definiert eine Funktion, die überprüft, ob eine Nachricht erfolgreich empfangen wurde wertet den Inhalt der Nachricht aus	Parameter: MAC-Adresse Nachricht Größe der Nachricht

Textnachricht senden und empfangen

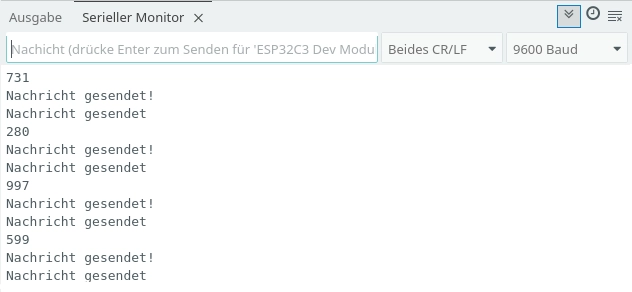

Sender

In einem ersten Schritt soll eine kurze Textnachricht von einem ESP32 an einen anderen ESP32 gesendet werden. Der Text enthält eine zufällig erzeugte Zahl.

Es müssen keine zusätzlichen Bibliotheken installiert werden, es werden die „Bordmittel“ verwendet.
Die MAC-Adresse des Empfängers muss dem Sender bekannt gemacht werden.
Die Variable EmpfaengerInfo vom Typ esp_now_peer_info_t enthält die benötigten Informationen über den Empfänger:
peer_address -> MAC-Adresse
channel -> Kanal der Verbindung (0-13) Standard ist 0
Wenn der Kanal nicht korrekt ist, wird beim Senden eine Fehlermeldung ausgegeben:
Peer channel is not equal to the home channel, send fail!
encrypt = false -> keine Verschlüsselung
Die CallBack-Funktion esp_now_register_send_cb überprüft, ob die Nachricht gesendet wurde.
esp_now_add_peer fügt die Adresse des Empfängers hinzu.
esp_now_send sendet die Nachricht und überprüft gleichzeitig mit esp_err_t, ob das Senden erfolgreich war. Der Funktion werden die Adresse des Empfängers, die Daten und die Länge der Daten übergeben.

#include "esp_now.h"
#include "WiFi.h"

// MAC-Adresse des Empfängers -> muss angepasst werden
uint8_t EmpfaengerAdresse[] = {0x10, 0xB4, 0x1D, 0x14, 0x72, 0x00};

// enthält die Information über den ESP mit dem kommuniziert werden soll
esp_now_peer_info_t EmpfangerInfo;

void NachrichtGesendet(const uint8_t *EmpfaengerAdresse, esp_now_send_status_t Status)
{
  if(Status == ESP_NOW_SEND_SUCCESS) Serial.println("Nachricht gesendet");
}

void setup()
{
  Serial.begin(9600);

  // Stations-Modus
  WiFi.mode(WIFI_STA);

  // ESP-NOW initialisieren
  if (esp_now_init() != ESP_OK)
  {
    Serial.println("ESP-NOW konnte nicht gestartet werden!");
    return;
  }
  else Serial.println("ESP_NOW erfolgreich initialisiert! ");

  /*
    Informationen zum ESP hinzufügen (esp_now_peer_info_t)
    peer_address -> MAC-Adresse
    channel -> Kanal der Verbindung (0-13) Standard: 0
    encrypt = false -> keine Verschlüsselung
  */
  // MAC-Adresse des ESPs nach peer_addr kopieren
  memcpy(EmpfangerInfo.peer_addr, EmpfaengerAdresse, 6);
  EmpfangerInfo.channel = 0;
  EmpfangerInfo.encrypt = false;

  if (esp_now_add_peer(&EmpfangerInfo) != ESP_OK)
  {
    Serial.println("Empfänger konnte nicht hinzugefügt werden!");
    return;
  }

  // anzeigen, ob Nachricht erfolgreich gesendet wurde
  esp_now_register_send_cb((esp_now_send_cb_t) NachrichtGesendet);
}

void loop()
{
  int Zahl = random(1, 1000);

  // Zahl in char-Array umwandeln
  String Zufallszahl = String(Zahl);
  Serial.println(Zufallszahl);

  char Daten[Zufallszahl.length() + 1];
  Zufallszahl.toCharArray(Daten, Zufallszahl.length() + 1);

  // Nachricht an Empfänger senden
  esp_err_t Fehler = esp_now_send(EmpfaengerAdresse, (uint8_t *) &Daten, sizeof(Daten) - 1);
  if (Fehler != ESP_OK) Serial.println("Fehler beim Senden an Empfänger ");
  else Serial.println("Nachricht gesendet!");
  delay(5000);
}

#include "esp_now.h"

#include "WiFi.h"

// MAC-Adresse des Empfängers -> muss angepasst werden

uint8_t EmpfaengerAdresse[] = {0x10, 0xB4, 0x1D, 0x14, 0x72, 0x00};

// enthält die Information über den ESP mit dem kommuniziert werden soll

esp_now_peer_info_t EmpfangerInfo;

void NachrichtGesendet(const uint8_t *EmpfaengerAdresse, esp_now_send_status_t Status)

{

if(Status == ESP_NOW_SEND_SUCCESS) Serial.println("Nachricht gesendet");

}

void setup()

{

Serial.begin(9600);

// Stations-Modus

WiFi.mode(WIFI_STA);

// ESP-NOW initialisieren

if (esp_now_init() != ESP_OK)

{

Serial.println("ESP-NOW konnte nicht gestartet werden!");

return;

}

else Serial.println("ESP_NOW erfolgreich initialisiert! ");

Informationen zum ESP hinzufügen (esp_now_peer_info_t)

peer_address -> MAC-Adresse

channel -> Kanal der Verbindung (0-13) Standard: 0

encrypt = false -> keine Verschlüsselung

// MAC-Adresse des ESPs nach peer_addr kopieren

memcpy(EmpfangerInfo.peer_addr, EmpfaengerAdresse, 6);

EmpfangerInfo.channel = 0;

EmpfangerInfo.encrypt = false;

if (esp_now_add_peer(&EmpfangerInfo) != ESP_OK)

{

Serial.println("Empfänger konnte nicht hinzugefügt werden!");

return;

}

// anzeigen, ob Nachricht erfolgreich gesendet wurde

esp_now_register_send_cb((esp_now_send_cb_t) NachrichtGesendet);

}

void loop()

{

int Zahl = random(1, 1000);

// Zahl in char-Array umwandeln

String Zufallszahl = String(Zahl);

Serial.println(Zufallszahl);

char Daten[Zufallszahl.length() + 1];

Zufallszahl.toCharArray(Daten, Zufallszahl.length() + 1);

// Nachricht an Empfänger senden

esp_err_t Fehler = esp_now_send(EmpfaengerAdresse, (uint8_t *) &Daten, sizeof(Daten) - 1);

if (Fehler != ESP_OK) Serial.println("Fehler beim Senden an Empfänger ");

else Serial.println("Nachricht gesendet!");

delay(5000);

}

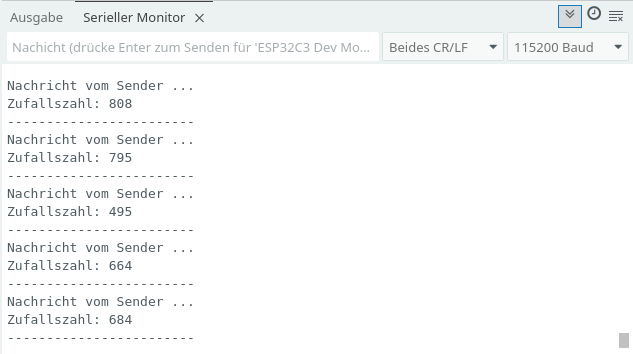

Empfänger

Auf der Seite des Empfängers wird im setup-Teil eine CallBack-Funktion DatenEmpfangen definiert: sie wertet die empfangenen Daten aus.

#include "esp_now.h"
#include "WiFi.h"

/*
  Funktion DatenEmpfangen
  Parameter:
  MACAdresse
  empfangeneDaten
  LaengeDaten
*/
void DatenEmpfangen(const uint8_t * MACAdresse, const uint8_t * empfangeneDaten, int LaengeDaten)
{
  Serial.println("Nachricht vom Sender ...");
  Serial.print("Zufallszahl: ");
  for(int i = 0; i < LaengeDaten; i++)
  {
    Serial.print((char)empfangeneDaten[i]);
  }
  Serial.println();

  Serial.println("------------------------");
}

void setup()
{
  Serial.begin(9600);

  // WiFi im Stations-Modus starten
  WiFi.mode(WIFI_STA);

  // ESP-NOW initialisieren
  if (esp_now_init() != ESP_OK)
  {
    Serial.println("ESP-NOW konnte nicht gestartet werden!");
    return;
  }
  else Serial.println("ESP_NOW erfolgreich initialisiert! ");

  // Funktion DatenEmpfangen mit Rückgabewert registrieren
  esp_now_register_recv_cb(esp_now_recv_cb_t(DatenEmpfangen));
}

void loop()
{
  // bleibt leer, Programm reagiert nur auf die Funktion DatenEmpfangen
}

#include "esp_now.h"

#include "WiFi.h"

Funktion DatenEmpfangen

Parameter:

MACAdresse

empfangeneDaten

LaengeDaten

void DatenEmpfangen(const uint8_t * MACAdresse, const uint8_t * empfangeneDaten, int LaengeDaten)

{

Serial.println("Nachricht vom Sender ...");

Serial.print("Zufallszahl: ");

for(int i = 0; i < LaengeDaten; i++)

{

Serial.print((char)empfangeneDaten[i]);

}

Serial.println();

Serial.println("------------------------");

}

void setup()

{

Serial.begin(9600);

// WiFi im Stations-Modus starten

WiFi.mode(WIFI_STA);

// ESP-NOW initialisieren

if (esp_now_init() != ESP_OK)

{

Serial.println("ESP-NOW konnte nicht gestartet werden!");

return;

}

else Serial.println("ESP_NOW erfolgreich initialisiert! ");

// Funktion DatenEmpfangen mit Rückgabewert registrieren

esp_now_register_recv_cb(esp_now_recv_cb_t(DatenEmpfangen));

}

void loop()

{

// bleibt leer, Programm reagiert nur auf die Funktion DatenEmpfangen

}

Daten an zwei Empfänger senden

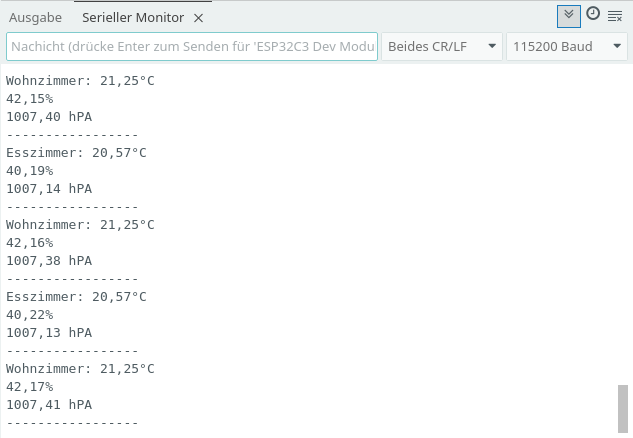

Ein ESP32 sendet Messdaten an zwei Empfänger. Ein DHT20 liefert die Daten, sie werden auf einem OLED und einem LCD angezeigt.

Sender

Die MAC-Adressen der Empfänger werden in einem ⇒Array definiert.
Die Messdaten werden in einer ⇒Struktur abgelegt.
Die Variable EmpfaengerInfo vom Typ esp_now_peer_info_t enthält die benötigten Informationen über den Empfänger. Sie wird in einer for-Schleife den jeweiligen Empfängern zugewiesen.
Die Messdaten des DHT werden den Elementen des Arrays zugeordnet:
0 -> erster Empfänger, 1 -> zweiter Empfänger
Daten[0].Temperatur = dht.getTemperature();
Daten[0].Luftfeuchtigkeit = dht.getHumidity();
Daten[1].Temperatur = dht.getTemperature();
Daten[1].Luftfeuchtigkeit = dht.getHumidity();
esp_now_send sendet die Daten in einer for-Schleife an die Empfänger.

Benötigte Bibliotheken

#include "Adafruit_BME280.h"
#include "esp_now.h"
#include "WiFi.h"

#define MeeresHoehe (1013.25)

// Name des BME280
Adafruit_BME280 bme;

// MAC-Adressen der Empfänger
uint8_t EmpfangerAdresse[2][6] =
{
  { 0xEC, 0xDA, 0x3B, 0xBD, 0x2F, 0x14 },
  { 0x10, 0xB4, 0x1D, 0x14, 0x72, 0x00 }
};

// Datenstruktur
// muss mit allen Empfängern übereinstimmen
struct Daten_Struktur
{
  float Temperatur;
  float Luftfeuchtigkeit;
};

// Daten: Array mit 2 Elementen
Daten_Struktur Daten[2];

// enthält die Information über die ESPs mit denen kommuniziert werden soll
esp_now_peer_info_t EmpfangerInfo[2];

void setup()
{
  Serial.begin(9600);

  // BME280 starten, bei Misserfolg Meldung anzeigen
  if (!bme.begin(0x77))
  {
    Serial.println("BME280 nicht verbunden");
    Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");
    Serial.println("Start mit möglichen HEX-Adressen:");
    Serial.println("bme.begin(0x76);");
    Serial.println("bme.begin(0x77);");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("BME280 erfolgreich gestartet!");

  // Stations-Modus
  WiFi.mode(WIFI_STA);

  // ESP-NOW initialisieren
  if (esp_now_init() != ESP_OK)
  {
    Serial.println("ESP-NOW konnte nicht gestartet werden!");
    return;
  }
  else Serial.println("ESP_NOW erfolgreich initialisiert! ");

  /*
    Informationen zu den ESPs hinzufügen (esp_now_peer_info_t)
    peer_address -> MAC-Adresse
    channel -> Kanal der Verbindung (0-13) Standard: 0
    encrypt = false -> keine Verschlüsselung
    Durchlauf für alle mit MAC-Adresse definierten ESPs
  */
  for (int i = 0; i < 2; i++)
  {
    // MAC-Adresse des jeweiligen ESPs nach peer_addr kopieren
    memcpy(EmpfangerInfo[i].peer_addr, EmpfangerAdresse[i], 6);
    EmpfangerInfo[i].channel = 0;
    EmpfangerInfo[i].encrypt = false;

    // konnte die MAC-Adresse zugeordnet werden
    if (esp_now_add_peer(&EmpfangerInfo[i]) != ESP_OK)
    {
      Serial.println("Empfänger konnte nicht hinzugefügt werden!");
      return;
    }
  }
}

void loop()
{
  // Daten des bme280 den Elementen des Arrays zuordnen
  Daten[0].Temperatur = bme.readTemperature();
  Daten[0].Luftfeuchtigkeit = bme.readHumidity();
  Daten[1].Temperatur = bme.readTemperature();
  Daten[1].Luftfeuchtigkeit = bme.readHumidity();

  // Nachricht an 2 Empfänger senden
  for(int i = 0; i < 2; i++)
  {
    // Daten senden und Fehlercode abfragen
    esp_err_t Fehler = esp_now_send(EmpfangerAdresse[i], (uint8_t *) &Daten[i], sizeof(Daten[i]));
    if (Fehler != ESP_OK)
    {
      Serial.print("Fehler beim Senden an Empfänger ");
      Serial.println(i);
    }
  }
  delay(5000);
}

100

101

102

#include "Adafruit_BME280.h"

#include "esp_now.h"

#include "WiFi.h"

#define MeeresHoehe (1013.25)

// Name des BME280

Adafruit_BME280 bme;

// MAC-Adressen der Empfänger

uint8_t EmpfangerAdresse[2][6] =

{

{ 0xEC, 0xDA, 0x3B, 0xBD, 0x2F, 0x14 },

{ 0x10, 0xB4, 0x1D, 0x14, 0x72, 0x00 }

};

// Datenstruktur

// muss mit allen Empfängern übereinstimmen

struct Daten_Struktur

{

float Temperatur;

float Luftfeuchtigkeit;

};

// Daten: Array mit 2 Elementen

Daten_Struktur Daten[2];

// enthält die Information über die ESPs mit denen kommuniziert werden soll

esp_now_peer_info_t EmpfangerInfo[2];

void setup()

{

Serial.begin(9600);

// BME280 starten, bei Misserfolg Meldung anzeigen

if (!bme.begin(0x77))

{

Serial.println("BME280 nicht verbunden");

Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");

Serial.println("Start mit möglichen HEX-Adressen:");

Serial.println("bme.begin(0x76);");

Serial.println("bme.begin(0x77);");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("BME280 erfolgreich gestartet!");

// Stations-Modus

WiFi.mode(WIFI_STA);

// ESP-NOW initialisieren

if (esp_now_init() != ESP_OK)

{

Serial.println("ESP-NOW konnte nicht gestartet werden!");

return;

}

else Serial.println("ESP_NOW erfolgreich initialisiert! ");

Informationen zu den ESPs hinzufügen (esp_now_peer_info_t)

peer_address -> MAC-Adresse

channel -> Kanal der Verbindung (0-13) Standard: 0

encrypt = false -> keine Verschlüsselung

Durchlauf für alle mit MAC-Adresse definierten ESPs

for (int i = 0; i < 2; i++)

{

// MAC-Adresse des jeweiligen ESPs nach peer_addr kopieren

memcpy(EmpfangerInfo[i].peer_addr, EmpfangerAdresse[i], 6);

EmpfangerInfo[i].channel = 0;

EmpfangerInfo[i].encrypt = false;

// konnte die MAC-Adresse zugeordnet werden

if (esp_now_add_peer(&EmpfangerInfo[i]) != ESP_OK)

{

Serial.println("Empfänger konnte nicht hinzugefügt werden!");

return;

}

void loop()

{

// Daten des bme280 den Elementen des Arrays zuordnen

Daten[0].Temperatur = bme.readTemperature();

Daten[0].Luftfeuchtigkeit = bme.readHumidity();

Daten[1].Temperatur = bme.readTemperature();

Daten[1].Luftfeuchtigkeit = bme.readHumidity();

// Nachricht an 2 Empfänger senden

for(int i = 0; i < 2; i++)

{

// Daten senden und Fehlercode abfragen

esp_err_t Fehler = esp_now_send(EmpfangerAdresse[i], (uint8_t *) &Daten[i], sizeof(Daten[i]));

if (Fehler != ESP_OK)

{

Serial.print("Fehler beim Senden an Empfänger ");

Serial.println(i);

}

delay(5000);

}

Empfänger mit LCD

Die Definition der struct Daten_Struktur muss beim Sender und den Empfängern übereinstimmen.
Die Registrierung der Funktion DatenEmpfangen über die CallBack-Funktion esp_now_register_recv_cb sorgt für die Darstellung der Daten..

#include "esp_now.h"
#include "WiFi.h"

#include "LCDIC2.h"

// 4-zeiliges LCD
LCDIC2 lcd(0x27, 20, 4);

// muss mit der Struktur beim Sender übereinstimmen
struct Daten_Struktur
{
    float Temperatur;
    float Luftfeuchtigkeit;
};

// Name für die definierte struct
Daten_Struktur Daten;

/*
  Funktion DatenEmpfangen
  Parameter:
  MACAdresse
  empfangeneDaten
  LaengeDaten
*/
void DatenEmpfangen(const uint8_t * MACAdresse, const uint8_t * empfangeneDaten, int LaengeDaten)
{
  // struct Daten nach empfangeneDaten kopieren
  memcpy(&Daten, empfangeneDaten, sizeof(Daten));

  Serial.print("Temperatur: ");
  String Temperatur = String(Daten.Temperatur);
  Temperatur.replace(".", ",");
  Serial.println(Temperatur +"°C");

  String Luftfeuchtigkeit = String(Daten.Luftfeuchtigkeit);
  Luftfeuchtigkeit.replace(".", ",");
  Serial.print("Luftfeuchtigkeit: ");
  Serial.println(Luftfeuchtigkeit + "%");
  Serial.println("------------------------");

  lcd.setCursor(0, 0);
  lcd.print("Temperatur: ");
  lcd.setCursor(0, 1);
  lcd.print(Temperatur);
  lcd.print("\337C");

  lcd.setCursor(0, 2);
  lcd.print("Luftfeuchtigkeit: ");
  lcd.setCursor(0, 3);
  lcd.print(Luftfeuchtigkeit);
  lcd.print("%");
}

void setup()
{
  // LCD starten
  lcd.begin();

  // Cursor "verstecken"
  lcd.setCursor(false);

  Serial.begin(9600);

  // WiFi im Stations-Modus starten
  WiFi.mode(WIFI_STA);

  // ESP-NOW initialisieren
  if (esp_now_init() != ESP_OK)
  {
    Serial.println("ESP-NOW konnte nicht gestartet werden!");
    return;
  }
  else Serial.println("ESP_NOW erfolgreich initialisiert! ");

  // Funktion DatenEmpfangen mit Rückgabewert registrieren
  esp_now_register_recv_cb((esp_now_recv_cb_t) DatenEmpfangen);
}

void loop()
{
  // bleibt leer, Programm reagiert nur auf die Funktion DatenEmpfangen
}

#include "esp_now.h"

#include "WiFi.h"

#include "LCDIC2.h"

// 4-zeiliges LCD

LCDIC2 lcd(0x27, 20, 4);

// muss mit der Struktur beim Sender übereinstimmen

struct Daten_Struktur

{

float Temperatur;

float Luftfeuchtigkeit;

};

// Name für die definierte struct

Daten_Struktur Daten;

Funktion DatenEmpfangen

Parameter:

MACAdresse

empfangeneDaten

LaengeDaten

void DatenEmpfangen(const uint8_t * MACAdresse, const uint8_t * empfangeneDaten, int LaengeDaten)

{

// struct Daten nach empfangeneDaten kopieren

memcpy(&Daten, empfangeneDaten, sizeof(Daten));

Serial.print("Temperatur: ");

String Temperatur = String(Daten.Temperatur);

Temperatur.replace(".", ",");

Serial.println(Temperatur +"°C");

String Luftfeuchtigkeit = String(Daten.Luftfeuchtigkeit);

Luftfeuchtigkeit.replace(".", ",");

Serial.print("Luftfeuchtigkeit: ");

Serial.println(Luftfeuchtigkeit + "%");

Serial.println("------------------------");

lcd.setCursor(0, 0);

lcd.print("Temperatur: ");

lcd.setCursor(0, 1);

lcd.print(Temperatur);

lcd.print("\337C");

lcd.setCursor(0, 2);

lcd.print("Luftfeuchtigkeit: ");

lcd.setCursor(0, 3);

lcd.print(Luftfeuchtigkeit);

lcd.print("%");

}

void setup()

{

// LCD starten

lcd.begin();

// Cursor "verstecken"

lcd.setCursor(false);

Serial.begin(9600);

// WiFi im Stations-Modus starten

WiFi.mode(WIFI_STA);

// ESP-NOW initialisieren

if (esp_now_init() != ESP_OK)

{

Serial.println("ESP-NOW konnte nicht gestartet werden!");

return;

}

else Serial.println("ESP_NOW erfolgreich initialisiert! ");

// Funktion DatenEmpfangen mit Rückgabewert registrieren

esp_now_register_recv_cb((esp_now_recv_cb_t) DatenEmpfangen);

}

void loop()

{

// bleibt leer, Programm reagiert nur auf die Funktion DatenEmpfangen

}

Empfänger mit OLED

#include "esp_now.h"
#include "WiFi.h"

#include "U8g2lib.h"

/*
  Typbezeichnung mit Bildschirmgröße in Pixeln
  F = full screen buffer mode
  Hardware I2C
  Name des OLEDs
  Rotation R0 (keine)
*/
U8G2_SSD1306_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// muss mit der Struktur beim Sender übereinstimmen
struct Daten_Struktur
{
    float Temperatur;
    float Luftfeuchtigkeit;
};

// Name für die definierte struct
Daten_Struktur Daten;

/*
  Funktion DatenEmpfangen
  Parameter:
  MACAdresse
  empfangeneDaten
  LaengeDaten
*/
void DatenEmpfangen(const uint8_t *MACAdresse, const uint8_t *empfangeneDaten, int LaengeDaten)
{
  // struct Daten nach empfangeneDaten kopieren
  memcpy(&Daten, empfangeneDaten, sizeof(Daten));

  Serial.print("Temperatur: ");
  String Temperatur = String(Daten.Temperatur);
  Temperatur.replace(".", ",");
  Serial.println(Temperatur +"°C");

  String Luftfeuchtigkeit = String(Daten.Luftfeuchtigkeit);
  Luftfeuchtigkeit.replace(".", ",");
  Serial.print("Luftfeuchtigkeit: ");
  Serial.println(Luftfeuchtigkeit + "%");
  Serial.println("------------------------");

  oled.setCursor(1, 15);
  oled.print("Temperatur: ");

  oled.setCursor(1, 30);
  oled.print(Temperatur);
  oled.print((char)176);
  oled.print("C");
  oled.setCursor(1, 45);
  oled.print("Luftfeuchtigkeit: ");
  oled.setCursor(1, 60);
  oled.print(Luftfeuchtigkeit);
  oled.print("%");
  oled.sendBuffer();
  oled.clearBuffer();
}

void setup()
{
  oled.begin();

  // Schriftart
  oled.setFont(u8g2_font_helvB12_tf);

  Serial.begin(9600);

  // WiFi im Stations-Modus starten
  WiFi.mode(WIFI_STA);

  // ESP-NOW initialisieren
  if (esp_now_init() != ESP_OK)
  {
    Serial.println("ESP-NOW konnte nicht gestartet werden!");
    return;
  }
  else Serial.println("ESP_NOW erfolgreich initialisiert! ");

  // Funktion DatenEmpfangen mit Rückgabewert registrieren
  esp_now_register_recv_cb((esp_now_recv_cb_t) DatenEmpfangen);
}

void loop()
{
  // bleibt leer, Programm reagiert nur auf die Funktion DatenEmpfangen
}

#include "esp_now.h"

#include "WiFi.h"

#include "U8g2lib.h"

Typbezeichnung mit Bildschirmgröße in Pixeln

F = full screen buffer mode

Hardware I2C

Name des OLEDs

Rotation R0 (keine)

U8G2_SSD1306_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// muss mit der Struktur beim Sender übereinstimmen

struct Daten_Struktur

{

float Temperatur;

float Luftfeuchtigkeit;

};

// Name für die definierte struct

Daten_Struktur Daten;

Funktion DatenEmpfangen

Parameter:

MACAdresse

empfangeneDaten

LaengeDaten

void DatenEmpfangen(const uint8_t *MACAdresse, const uint8_t *empfangeneDaten, int LaengeDaten)

{

// struct Daten nach empfangeneDaten kopieren

memcpy(&Daten, empfangeneDaten, sizeof(Daten));

Serial.print("Temperatur: ");

String Temperatur = String(Daten.Temperatur);

Temperatur.replace(".", ",");

Serial.println(Temperatur +"°C");

String Luftfeuchtigkeit = String(Daten.Luftfeuchtigkeit);

Luftfeuchtigkeit.replace(".", ",");

Serial.print("Luftfeuchtigkeit: ");

Serial.println(Luftfeuchtigkeit + "%");

Serial.println("------------------------");

oled.setCursor(1, 15);

oled.print("Temperatur: ");

oled.setCursor(1, 30);

oled.print(Temperatur);

oled.print((char)176);

oled.print("C");

oled.setCursor(1, 45);

oled.print("Luftfeuchtigkeit: ");

oled.setCursor(1, 60);

oled.print(Luftfeuchtigkeit);

oled.print("%");

oled.sendBuffer();

oled.clearBuffer();

}

void setup()

{

oled.begin();

// Schriftart

oled.setFont(u8g2_font_helvB12_tf);

Serial.begin(9600);

// WiFi im Stations-Modus starten

WiFi.mode(WIFI_STA);

// ESP-NOW initialisieren

if (esp_now_init() != ESP_OK)

{

Serial.println("ESP-NOW konnte nicht gestartet werden!");

return;

}

else Serial.println("ESP_NOW erfolgreich initialisiert! ");

// Funktion DatenEmpfangen mit Rückgabewert registrieren

esp_now_register_recv_cb((esp_now_recv_cb_t) DatenEmpfangen);

}

void loop()

{

// bleibt leer, Programm reagiert nur auf die Funktion DatenEmpfangen

}

Daten von zwei Sendern an Empfänger übermitteln

Zwei Sender werden jeweils mit einem BME280 bestückt, sie liefern die gemessenen Daten an einen Empfänger.

Benötigte Bibliothek

Sender 0

Die struct Daten_Struktur beinhaltet die ID des Senders als int und Temperatur, Luftfeuchtigkeit und Luftdruck als float.
Im loop-Teil werden die ID des Senders und die Messwerte der Datenstruktur (Nachricht) zugeordnet.

#include "esp_now.h"
#include "WiFi.h"
#include "Adafruit_BME280.h"

#define MeeresHoehe (1013.25)

// Name des BME280
Adafruit_BME280 bme;

// MAC-Adresse des Empfängers -> muss angepasst werden
uint8_t EmpfaengerAdresse[] = { 0xEC, 0xDA, 0x3B, 0xBD, 0x2F, 0x14 };

// enthält die Information über den ESP mit dem kommuniziert werden soll
esp_now_peer_info_t EmpfangerInfo;

// ID -> Kennung des Controllers
// Temperatur/Luftfeuchtigkeit/Luftdruck -> Daten des jeweiligen Sensors
struct Daten_Struktur
{
  int ID;
  float Temperatur;
  float Luftfeuchtigkeit;
  float Luftdruck;
};

Daten_Struktur Nachricht;

void NachrichtGesendet(const uint8_t *EmpfaengerAdresse, esp_now_send_status_t Status)
{
  if(Status == ESP_NOW_SEND_SUCCESS) Serial.println("Nachricht gesendet");
}

void setup()
{
  Serial.begin(9600);
  delay(1000);

  // BME280 starten, bei Misserfolg Meldung anzeigen
  if (!bme.begin(0x77))
  {
    Serial.println("BME280 nicht verbunden");
    Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");
    Serial.println("Start mit möglichen HEX-Adressen:");
    Serial.println("bme.begin(0x76);");
    Serial.println("bme.begin(0x77);");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("BME280 erfolgreich gestartet!");

  WiFi.mode(WIFI_STA);

  // ESP-NOW initialisieren
  if (esp_now_init() != ESP_OK)
  {
    Serial.println("ESP-NOW konnte nicht gestartet werden!");
    return;
  }

  // anzeigen, ob Nachricht erfolgreich gesendet wurde (cb = callback)
  esp_now_register_send_cb((esp_now_send_cb_t)NachrichtGesendet);

  /*
    Informationen zum ESP hinzufügen (esp_now_peer_info_t)
    peer_address -> MAC-Adresse
    channel -> Kanal der Verbindung (0-13) Standard: 0
    encrypt = false -> keine Verschlüsselung
  */
  // MAC-Adresse des ESPs nach peer_addr kopieren
  memcpy(EmpfangerInfo.peer_addr, EmpfaengerAdresse, 6);
  EmpfangerInfo.channel = 0;
  EmpfangerInfo.encrypt = false;

  // Empfänger hinzufügen
  if (esp_now_add_peer(&EmpfangerInfo) != ESP_OK)
  {
    Serial.println("Empfänger konnte nicht hinzugefügt werden!");
    return;
  }
}

void loop()
{
  // ID des Controllers
  Nachricht.ID = 0;

  // Daten lesen
  Nachricht.Temperatur = bme.readTemperature();
  Nachricht.Luftfeuchtigkeit = bme.readHumidity();
  Nachricht.Luftdruck = bme.readPressure() / 100.0;

  // Nachricht an Empfänger senden
  esp_err_t Fehler = esp_now_send(EmpfaengerAdresse, (uint8_t *)&Nachricht, sizeof(Nachricht));

  if (Fehler == ESP_OK)
  {
    Serial.println("Nachricht erfolgreich gesendet!");
  }
  else
  {
    Serial.println("Fehler beim Senden der Nachricht!");
  }
  delay(5000);
}

100

101

102

103

104

#include "esp_now.h"

#include "WiFi.h"

#include "Adafruit_BME280.h"

#define MeeresHoehe (1013.25)

// Name des BME280

Adafruit_BME280 bme;

// MAC-Adresse des Empfängers -> muss angepasst werden

uint8_t EmpfaengerAdresse[] = { 0xEC, 0xDA, 0x3B, 0xBD, 0x2F, 0x14 };

// enthält die Information über den ESP mit dem kommuniziert werden soll

esp_now_peer_info_t EmpfangerInfo;

// ID -> Kennung des Controllers

// Temperatur/Luftfeuchtigkeit/Luftdruck -> Daten des jeweiligen Sensors

struct Daten_Struktur

{

int ID;

float Temperatur;

float Luftfeuchtigkeit;

float Luftdruck;

};

Daten_Struktur Nachricht;

void NachrichtGesendet(const uint8_t *EmpfaengerAdresse, esp_now_send_status_t Status)

{

if(Status == ESP_NOW_SEND_SUCCESS) Serial.println("Nachricht gesendet");

}

void setup()

{

Serial.begin(9600);

delay(1000);

// BME280 starten, bei Misserfolg Meldung anzeigen

if (!bme.begin(0x77))

{

Serial.println("BME280 nicht verbunden");

Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");

Serial.println("Start mit möglichen HEX-Adressen:");

Serial.println("bme.begin(0x76);");

Serial.println("bme.begin(0x77);");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("BME280 erfolgreich gestartet!");

WiFi.mode(WIFI_STA);

// ESP-NOW initialisieren

if (esp_now_init() != ESP_OK)

{

Serial.println("ESP-NOW konnte nicht gestartet werden!");

return;

}

// anzeigen, ob Nachricht erfolgreich gesendet wurde (cb = callback)

esp_now_register_send_cb((esp_now_send_cb_t)NachrichtGesendet);

Informationen zum ESP hinzufügen (esp_now_peer_info_t)

peer_address -> MAC-Adresse

channel -> Kanal der Verbindung (0-13) Standard: 0

encrypt = false -> keine Verschlüsselung

// MAC-Adresse des ESPs nach peer_addr kopieren

memcpy(EmpfangerInfo.peer_addr, EmpfaengerAdresse, 6);

EmpfangerInfo.channel = 0;

EmpfangerInfo.encrypt = false;

// Empfänger hinzufügen

if (esp_now_add_peer(&EmpfangerInfo) != ESP_OK)

{

Serial.println("Empfänger konnte nicht hinzugefügt werden!");

return;

}

void loop()

{

// ID des Controllers

Nachricht.ID = 0;

// Daten lesen

Nachricht.Temperatur = bme.readTemperature();

Nachricht.Luftfeuchtigkeit = bme.readHumidity();

Nachricht.Luftdruck = bme.readPressure() / 100.0;

// Nachricht an Empfänger senden

esp_err_t Fehler = esp_now_send(EmpfaengerAdresse, (uint8_t *)&Nachricht, sizeof(Nachricht));

if (Fehler == ESP_OK)

{

Serial.println("Nachricht erfolgreich gesendet!");

}

else

{

Serial.println("Fehler beim Senden der Nachricht!");

}

delay(5000);

}

Sender 1

#include "esp_now.h"
#include "WiFi.h"
#include "Adafruit_BME280.h"

#define MeeresHoehe (1013.25)

// Name des BME280
Adafruit_BME280 bme;

// MAC-Adresse des Empfängers -> muss angepasst werden
uint8_t EmpfaengerAdresse[] = { 0xEC, 0xDA, 0x3B, 0xBD, 0x2F, 0x14 };

// enthält die Information über den ESP mit dem kommuniziert werden soll
esp_now_peer_info_t EmpfangerInfo;

// ID -> Kennung des Controllers
// Temperatur/Luftfeuchtigkeit/Luftdruck -> Daten des jeweiligen Sensors
struct Daten_Struktur
{
  int ID;
  float Temperatur;
  float Luftfeuchtigkeit;
  float Luftdruck;
};

Daten_Struktur Nachricht;

void NachrichtGesendet(const uint8_t *EmpfaengerAdresse, esp_now_send_status_t Status)
{
  if(Status == ESP_NOW_SEND_SUCCESS) Serial.println("Nachricht gesendet");
}

void setup()
{
  Serial.begin(9600);
  delay(1000);

  // BME280 starten, bei Misserfolg Meldung anzeigen
  if (!bme.begin(0x76))
  {
    Serial.println("BME280 nicht verbunden");
    Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");
    Serial.println("Start mit möglichen HEX-Adressen:");
    Serial.println("bme.begin(0x76);");
    Serial.println("bme.begin(0x77);");
    Serial.println("Programm wird beendet!");
    while (1);
  }
  else Serial.println("BME280 erfolgreich gestartet!");

  WiFi.mode(WIFI_STA);

  // ESP-NOW initialisieren
  if (esp_now_init() != ESP_OK)
  {
    Serial.println("ESP-NOW konnte nicht gestartet werden!");
    return;
  }

  // anzeigen, ob Nachricht erfolgreich gesendet wurde (cb = callback)
  esp_now_register_send_cb((esp_now_send_cb_t)NachrichtGesendet);

  /*
    Informationen zum ESP hinzufügen (esp_now_peer_info_t)
    peer_address -> MAC-Adresse
    channel -> Kanal der Verbindung (0-13) Standard: 0
    encrypt = false -> keine Verschlüsselung
  */
  // MAC-Adresse des ESPs nach peer_addr kopieren
  memcpy(EmpfangerInfo.peer_addr, EmpfaengerAdresse, 6);
  EmpfangerInfo.channel = 0;
  EmpfangerInfo.encrypt = false;

  // Empfänger hinzufügen
  if (esp_now_add_peer(&EmpfangerInfo) != ESP_OK)
  {
    Serial.println("Empfänger konnte nicht hinzugefügt werden!");
    return;
  }
}

void loop()
{
  // ID des Controllers
  Nachricht.ID = 1;

  // Daten lesen
  Nachricht.Temperatur = bme.readTemperature();
  Nachricht.Luftfeuchtigkeit = bme.readHumidity();
  Nachricht.Luftdruck = bme.readPressure() / 100.0;

  // Nachricht an Empfänger senden
  esp_err_t Fehler = esp_now_send(EmpfaengerAdresse, (uint8_t *)&Nachricht, sizeof(Nachricht));

  if (Fehler == ESP_OK)
  {
    Serial.println("Nachricht erfolgreich gesendet!");
  }
  else
  {
    Serial.println("Fehler beim Senden der Nachricht!");
  }
  delay(5000);
}

100

101

102

103

104

#include "esp_now.h"

#include "WiFi.h"

#include "Adafruit_BME280.h"

#define MeeresHoehe (1013.25)

// Name des BME280

Adafruit_BME280 bme;

// MAC-Adresse des Empfängers -> muss angepasst werden

uint8_t EmpfaengerAdresse[] = { 0xEC, 0xDA, 0x3B, 0xBD, 0x2F, 0x14 };

// enthält die Information über den ESP mit dem kommuniziert werden soll

esp_now_peer_info_t EmpfangerInfo;

// ID -> Kennung des Controllers

// Temperatur/Luftfeuchtigkeit/Luftdruck -> Daten des jeweiligen Sensors

struct Daten_Struktur

{

int ID;

float Temperatur;

float Luftfeuchtigkeit;

float Luftdruck;

};

Daten_Struktur Nachricht;

void NachrichtGesendet(const uint8_t *EmpfaengerAdresse, esp_now_send_status_t Status)

{

if(Status == ESP_NOW_SEND_SUCCESS) Serial.println("Nachricht gesendet");

}

void setup()

{

Serial.begin(9600);

delay(1000);

// BME280 starten, bei Misserfolg Meldung anzeigen

if (!bme.begin(0x76))

{

Serial.println("BME280 nicht verbunden");

Serial.println("Verkabelung und/oder HEX-Adresse prüfen!");

Serial.println("Start mit möglichen HEX-Adressen:");

Serial.println("bme.begin(0x76);");

Serial.println("bme.begin(0x77);");

Serial.println("Programm wird beendet!");

while (1);

}

else Serial.println("BME280 erfolgreich gestartet!");

WiFi.mode(WIFI_STA);

// ESP-NOW initialisieren

if (esp_now_init() != ESP_OK)

{

Serial.println("ESP-NOW konnte nicht gestartet werden!");

return;

}

// anzeigen, ob Nachricht erfolgreich gesendet wurde (cb = callback)

esp_now_register_send_cb((esp_now_send_cb_t)NachrichtGesendet);

Informationen zum ESP hinzufügen (esp_now_peer_info_t)

peer_address -> MAC-Adresse

channel -> Kanal der Verbindung (0-13) Standard: 0

encrypt = false -> keine Verschlüsselung

// MAC-Adresse des ESPs nach peer_addr kopieren

memcpy(EmpfangerInfo.peer_addr, EmpfaengerAdresse, 6);

EmpfangerInfo.channel = 0;

EmpfangerInfo.encrypt = false;

// Empfänger hinzufügen

if (esp_now_add_peer(&EmpfangerInfo) != ESP_OK)

{

Serial.println("Empfänger konnte nicht hinzugefügt werden!");

return;

}

void loop()

{

// ID des Controllers

Nachricht.ID = 1;

// Daten lesen

Nachricht.Temperatur = bme.readTemperature();

Nachricht.Luftfeuchtigkeit = bme.readHumidity();

Nachricht.Luftdruck = bme.readPressure() / 100.0;

// Nachricht an Empfänger senden

esp_err_t Fehler = esp_now_send(EmpfaengerAdresse, (uint8_t *)&Nachricht, sizeof(Nachricht));

if (Fehler == ESP_OK)

{

Serial.println("Nachricht erfolgreich gesendet!");

}

else

{

Serial.println("Fehler beim Senden der Nachricht!");

}

delay(5000);

}

Empfänger

Der Datenstruktur werden drei Bezeichnungen zugeordnet (Sender, Sender1, Sender2).
Das Array AnzahlController enthält als Elemente die beiden Sender.
die empfangenen Daten müssen den jeweiligen Sendern zugeordnet werden:
AnzahlSender[Sender.ID].Temperatur = Sender.Temperatur;
AnzahlSender[Sender.ID].Luftfeuchtigkeit = Sender.Luftfeuchtigkeit;
AnzahlSender[Sender.ID].Luftdruck = Sender.Luftdruck;
Anschließend wird die ID des Senders abgefragt und die Messdaten im Seriellen Monitor und auf dem LCD dargestellt.

#include "esp_now.h"
#include "WiFi.h"

#include "LCDIC2.h"

// 4-zeiliges LCD
LCDIC2 lcd(0x27, 20, 4);

struct Daten_Struktur
{
  int ID;
  float Temperatur;
  float Luftfeuchtigkeit;
  float Luftdruck;
};

Daten_Struktur Sender;
Daten_Struktur Sender1;
Daten_Struktur Sender2;

Daten_Struktur AnzahlSender[2] = { Sender1, Sender2 };

void DatenEmpfangen(const uint8_t *MACAdresse, const uint8_t *EmpfangeneDaten, int LangeDaten)
{
  // Messdaten in das Array Sender kopieren
  memcpy(&Sender, EmpfangeneDaten, sizeof(Sender));

  // die empfangenen Daten anhand der ID (Sender.ID)
  // den Sendern zuordnen
  AnzahlSender[Sender.ID].Temperatur = Sender.Temperatur;
  AnzahlSender[Sender.ID].Luftfeuchtigkeit = Sender.Luftfeuchtigkeit;
  AnzahlSender[Sender.ID].Luftdruck = Sender.Luftdruck;

  // in String umwandeln umd . durch , ersetzen zu können
  String AnzeigeTemperatur = String(AnzahlSender[Sender.ID].Temperatur);
  String AnzeigeLuftfeuchtigkeit = String(AnzahlSender[Sender.ID].Luftfeuchtigkeit);

  // float zu int konvertieren -> Nachkommastellen entfernen
  // String AnzeigeLuftdruck = String(int(AnzahlSender[Sender.ID].Luftdruck));

  // oder mit Nachkommastellen
  String AnzeigeLuftdruck = String(AnzahlSender[Sender.ID].Luftdruck);

  // Sensoren anhand der Sender-Nummer identifizieren
  // und Daten anzeigen
  if (Sender.ID == 0)
  {
    // . durch , ersetzen
    AnzeigeTemperatur.replace(".", ",");
    AnzeigeLuftdruck.replace(".", ",");
    AnzeigeLuftfeuchtigkeit.replace(".", ",");

    Serial.print("Esszimmer: ");
    Serial.println(AnzeigeTemperatur + "°C");
    Serial.println(AnzeigeLuftfeuchtigkeit + "% ");
    Serial.println(AnzeigeLuftdruck + " hPA");

    lcd.setCursor(0, 0);
    lcd.print("Esszimmer: ");
    lcd.print(AnzeigeTemperatur);
    lcd.print("\337C ");
    lcd.setCursor(0, 1);
    lcd.print(AnzeigeLuftfeuchtigkeit +"% ");
    lcd.print(AnzeigeLuftdruck + " hPA");
  }

  if (Sender.ID == 1)
  {
    AnzeigeTemperatur.replace(".", ",");
    AnzeigeLuftdruck.replace(".", ",");
    AnzeigeLuftfeuchtigkeit.replace(".", ",");

    Serial.print("Wohnzimmer: ");
    AnzeigeTemperatur.replace(".", ",");
    Serial.println(AnzeigeTemperatur + "°C");
    Serial.println(AnzeigeLuftfeuchtigkeit + "%");
    Serial.println(AnzeigeLuftdruck + " hPA");

    lcd.setCursor(0, 2);
    lcd.print("Wohnzimmer: ");
    lcd.print(AnzeigeTemperatur);
    lcd.print("\337C ");
    lcd.setCursor(0, 3);
    lcd.print(AnzeigeLuftfeuchtigkeit + "% ");
    lcd.print(AnzeigeLuftdruck + " hPA");
  }

  Serial.println("-----------------");
}

void setup()
{
  Serial.begin(9600);
  delay(1000);

  // LCD starten
  lcd.begin();

  // Cursor "verstecken"
  lcd.setCursor(false);

  WiFi.mode(WIFI_STA);

  // ESP-NOW initialisieren
  if (esp_now_init() != ESP_OK)
  {
    Serial.println("ESP-NOW konnte nicht gestartet werden!");
    return;
  }
  else Serial.println("ESP_NOW erfolgreich initialisiert! ");

  esp_now_register_recv_cb((esp_now_recv_cb_t)DatenEmpfangen);
}

void loop()
{
  // bleibt leer, das Programm reagiert nur auf die Funktion DatenEmpfangen
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

#include "esp_now.h"

#include "WiFi.h"

#include "LCDIC2.h"

// 4-zeiliges LCD

LCDIC2 lcd(0x27, 20, 4);

struct Daten_Struktur

{

int ID;

float Temperatur;

float Luftfeuchtigkeit;

float Luftdruck;

};

Daten_Struktur Sender;

Daten_Struktur Sender1;

Daten_Struktur Sender2;

Daten_Struktur AnzahlSender[2] = { Sender1, Sender2 };

void DatenEmpfangen(const uint8_t *MACAdresse, const uint8_t *EmpfangeneDaten, int LangeDaten)

{

// Messdaten in das Array Sender kopieren

memcpy(&Sender, EmpfangeneDaten, sizeof(Sender));

// die empfangenen Daten anhand der ID (Sender.ID)

// den Sendern zuordnen

AnzahlSender[Sender.ID].Temperatur = Sender.Temperatur;

AnzahlSender[Sender.ID].Luftfeuchtigkeit = Sender.Luftfeuchtigkeit;

AnzahlSender[Sender.ID].Luftdruck = Sender.Luftdruck;

// in String umwandeln umd . durch , ersetzen zu können

String AnzeigeTemperatur = String(AnzahlSender[Sender.ID].Temperatur);

String AnzeigeLuftfeuchtigkeit = String(AnzahlSender[Sender.ID].Luftfeuchtigkeit);

// float zu int konvertieren -> Nachkommastellen entfernen

// String AnzeigeLuftdruck = String(int(AnzahlSender[Sender.ID].Luftdruck));

// oder mit Nachkommastellen

String AnzeigeLuftdruck = String(AnzahlSender[Sender.ID].Luftdruck);

// Sensoren anhand der Sender-Nummer identifizieren

// und Daten anzeigen

if (Sender.ID == 0)

{

// . durch , ersetzen

AnzeigeTemperatur.replace(".", ",");

AnzeigeLuftdruck.replace(".", ",");

AnzeigeLuftfeuchtigkeit.replace(".", ",");

Serial.print("Esszimmer: ");

Serial.println(AnzeigeTemperatur + "°C");

Serial.println(AnzeigeLuftfeuchtigkeit + "% ");

Serial.println(AnzeigeLuftdruck + " hPA");

lcd.setCursor(0, 0);

lcd.print("Esszimmer: ");

lcd.print(AnzeigeTemperatur);

lcd.print("\337C ");

lcd.setCursor(0, 1);

lcd.print(AnzeigeLuftfeuchtigkeit +"% ");

lcd.print(AnzeigeLuftdruck + " hPA");

}

if (Sender.ID == 1)

{

AnzeigeTemperatur.replace(".", ",");

AnzeigeLuftdruck.replace(".", ",");

AnzeigeLuftfeuchtigkeit.replace(".", ",");

Serial.print("Wohnzimmer: ");

AnzeigeTemperatur.replace(".", ",");

Serial.println(AnzeigeTemperatur + "°C");

Serial.println(AnzeigeLuftfeuchtigkeit + "%");

Serial.println(AnzeigeLuftdruck + " hPA");

lcd.setCursor(0, 2);

lcd.print("Wohnzimmer: ");

lcd.print(AnzeigeTemperatur);

lcd.print("\337C ");

lcd.setCursor(0, 3);

lcd.print(AnzeigeLuftfeuchtigkeit + "% ");

lcd.print(AnzeigeLuftdruck + " hPA");

}

Serial.println("-----------------");

}

void setup()

{

Serial.begin(9600);

delay(1000);

// LCD starten

lcd.begin();

// Cursor "verstecken"

lcd.setCursor(false);

WiFi.mode(WIFI_STA);

// ESP-NOW initialisieren

if (esp_now_init() != ESP_OK)

{

Serial.println("ESP-NOW konnte nicht gestartet werden!");

return;

}

else Serial.println("ESP_NOW erfolgreich initialisiert! ");

esp_now_register_recv_cb((esp_now_recv_cb_t)DatenEmpfangen);

}

void loop()

{

// bleibt leer, das Programm reagiert nur auf die Funktion DatenEmpfangen

}

Quellen

Letzte Aktualisierung: Feb. 5, 2026 @ 19:07
