Das Board
Den XIAO-ESP32-C3 verfügt über Bluetooth und WiFi.

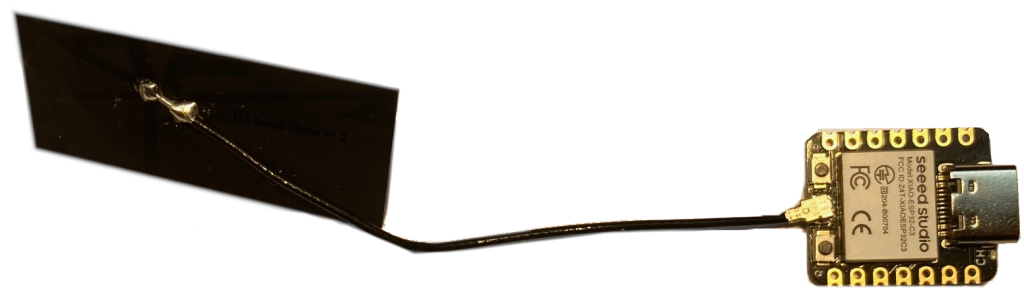

Die Antenne für WiFi und Bluetooth wird auf dem XIAO-ESP32-C3 befestigt.
Board installieren

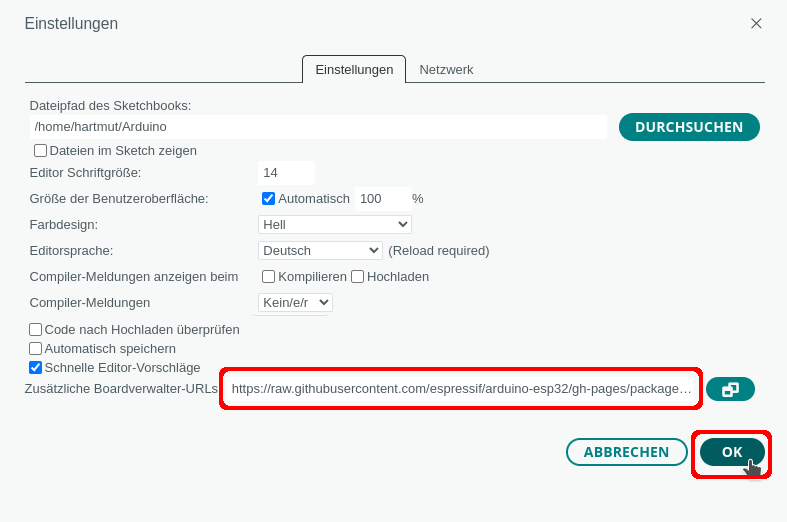

Trage unter Datei -> Einstellungen eine zusätzliche Boardverwalter-URL ein:
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
Board auswählen
- Icon für den Boardverwalter anklicken oder Werkzeuge-> Board -> Boardverwalter
- nach ESP32 suchen
- Board installieren

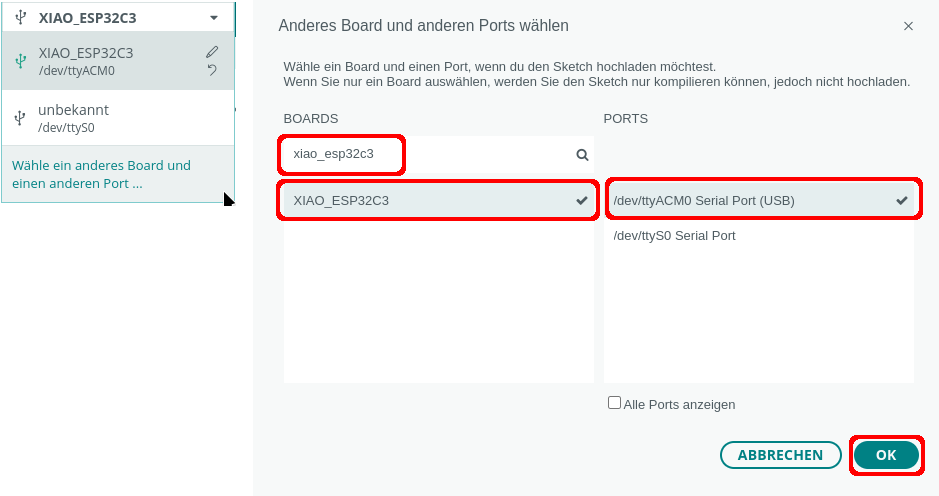

Wenn der XIAO-ESP32-C3 nicht automatisch erkannt wurde, klicke auf “Wähle ein anderes Board und einen anderen Port” und suche nach xiao_esp32c3. Je nach Betriebssystem wird der USB-Port eine andere Bezeichnung haben.

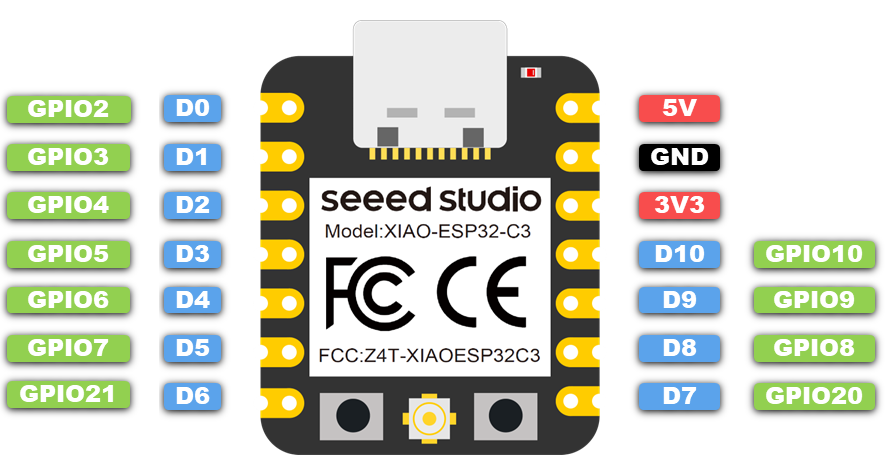

Pinbelegung
I²C
⇒Info
I²C-Pins (in Klammern ESP-Pin-Nummern)
D4 (6) -> SDA
D5 (7) -> SCL

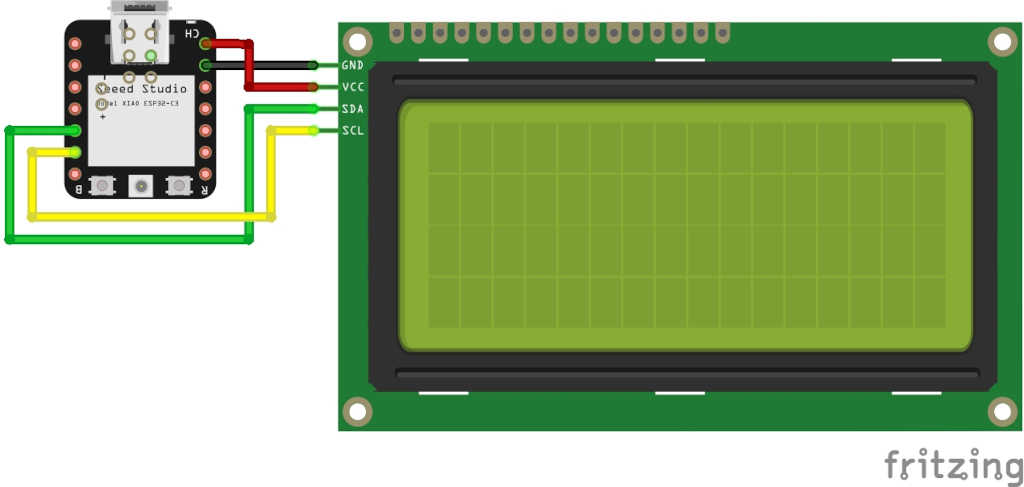

Beispiel: Anschluss eines LCD
So sieht es aus:
Das dazugehörige Programm:
Benötigte Bibliothek installieren
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 | #include “LCDIC2.h” // 4‑zeiliges LCD LCDIC2 lcd(0x27, 20, 4); // 2‑zeiliges LCD // LCDIC2 lcd(0x3f, 16, 2); void setup() { // Zufallsgenerator starten randomSeed(analogRead(A0)); // LCD starten lcd.begin(); // Cursor “verstecken” lcd.setCursor(false); // Ausgabe auf dem LCD // Cursor auf Position 0 in Zeile 0 setzen lcd.setCursor(0, 0); lcd.print(“Zufallszahlen:”); lcd.setCursor(0, 1); for (int i = 1; i <= 6; i++) { int Zahl = random(1, 7); lcd.print(String(Zahl)); lcd.print(“ ”); } } void loop() { // bleibt leer, Programm läuft nur einmal } |
SPI
⇒Info
SPI-Pins (in Klammern ESP-Pin-Nummern)
D10 (10) -> COPI (MOSI)
D9 (9) -> CIPO (MISO)
D8 (8) -> CLK
D7 (20) -> CS

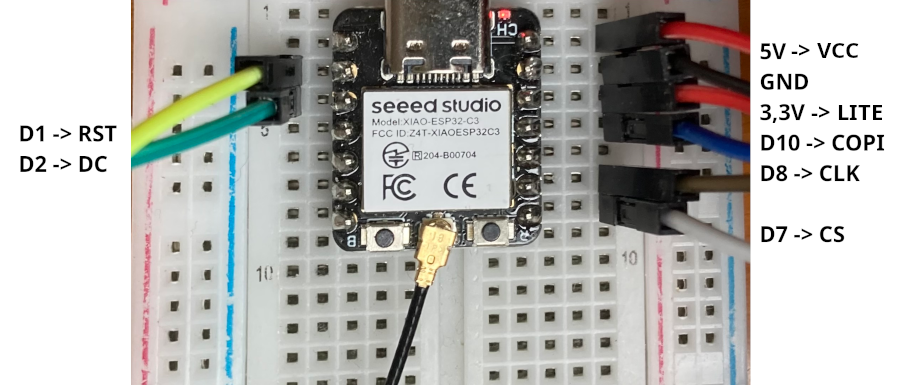

Beispiel: Anschluss eines Adafruit-TFTs
(1) -> GND
(2) -> 5V
(3) -> D1
(4) -> D2
(5) -> nicht angeschlossen
(6) -> D7
(7) -> D10
(8) -> D8
(9) -> nicht angeschlossen
(10) -> 5V
Das Programm
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 | // Bibliotheken einbinden #include “Adafruit_GFX.h” #include “Adafruit_ST7735.h” // Adafruit TFT, WaveShare TFT 1,8 Zoll #define TFT_CS D7 #define TFT_RST D1 #define TFT_DC D2 Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST); void setup() { Serial.begin(9600); delay(500); Serial.println(“Bildschirm: ” + String(tft.height()) + ” x ” + String(tft.width())); tft.initR(INITR_BLACKTAB); // Rotation anpassen tft.setRotation(2); // schwarzer Hintergrund tft.fillScreen(ST7735_BLACK); // verschiedene Schriftgrößen tft.setTextSize(1); tft.setCursor(1, 5); tft.setTextColor(ST7735_BLUE); tft.print(“Text”); delay(500); tft.setTextSize(2); tft.setCursor(1, 20); tft.setTextColor(ST7735_GREEN); tft.print(“Text”); delay(500); tft.setTextSize(3); tft.setCursor(1, 40); tft.setTextColor(ST7735_RED); tft.print(“Text”); delay(500); tft.setTextSize(4); tft.setCursor(1, 70); tft.setTextColor(ST7735_YELLOW); tft.print(“Text”); delay(2000); // Linien ziehen tft.fillScreen(ST7735_BLACK); for (int i = 1; i < tft.height(); i+=10) { tft.drawLine(1, i, tft.width(), i, ST7735_ORANGE); } delay(2000); // Kreise zeichnen tft.fillScreen(ST7735_BLACK); tft.fillCircle(tft.width() / 2, tft.height() / 2, 50, ST7735_MAGENTA); tft.fillCircle(tft.width() / 2, tft.height() / 2, 30, ST7735_GREEN); tft.fillCircle(tft.width() / 2, tft.height() / 2, 10, ST7735_YELLOW); delay(2000); // Rechtecke zeichnen tft.fillScreen(ST7735_BLACK); tft.drawRect(1, 1, 50, 50, ST7735_ORANGE); tft.drawRect(5, 5, 50, 50, ST7735_ORANGE); tft.drawRect(10, 10, 50, 50, ST7735_ORANGE); delay(2000); // ausgefüllte Rechtecke zeichnen tft.fillScreen(ST7735_BLACK); tft.fillRect(5, 5, 50, 50, ST7735_GREEN); tft.fillRect(10, 10, 70, 70, ST7735_BLUE); tft.fillRect(15, 15, 90, 90, ST7735_RED); } void loop() { // nichts zu tun, das Programm // läuft nur einmal } |
Digitale Pins
Digitale Pins
links
D0
D1
D2
D3
D4 (SDA)
D5 (SCL)
D6
rechts
D10
D9
D8
D7

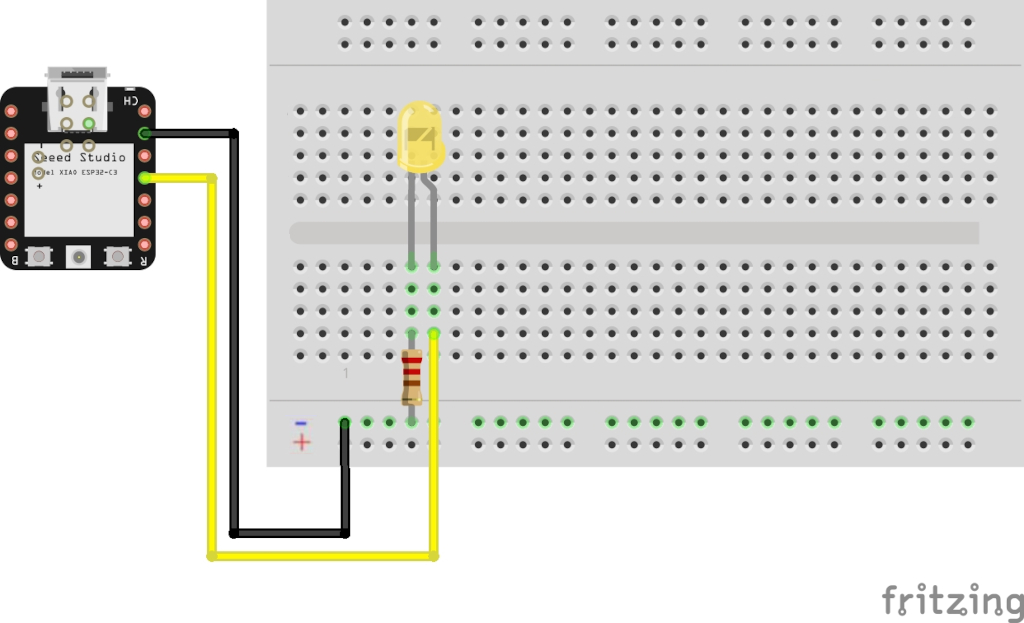

Das Blinkprogramm an Pin D10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 | int LED = D10; void setup() { pinMode(LED, OUTPUT); } void loop() { digitalWrite(LED, HIGH); delay(1000); digitalWrite(LED, LOW); delay(1000); } |
Analoge Pins
Die Auflösung des ADC-Wandlers kann zwischen 9‑Bit (0 — 511), 10 Bit (0 — 1023), 11 Bit (0 — 2047) und 12 Bit (0 — 4095) bestimmt werden. Die Standardeinstellung ist 12 Bit. Die Anweisung analogReadResolution() beeinflusst den ADC-Wandler.
Beispiel:
1 2 3 4 5 6 7 8 9 10 11 | void setup() { Serial.begin(9600); analogReadResolution(10); } void loop() { Serial.println(“ADC-Wert: ” + String(analogRead(35))); delay(200); } |
Analoge Pins
D0 (A0)
D1 (A1)
D2 (A2)
Beispiel:

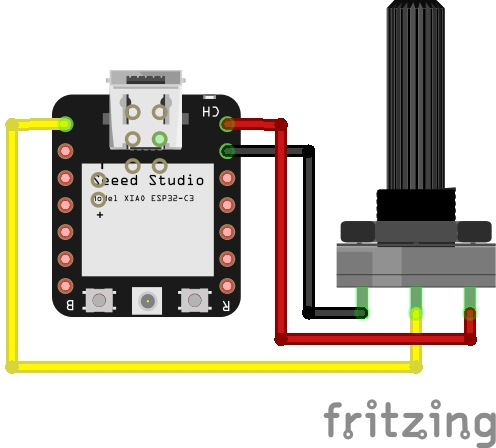

Potentiometer an Pin D0 (A0)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 | // Potentiometer an Pin D0 int Potentiometer = D0; // Variable für den gelesenen Wert int GelesenerWert = 0; void setup() { Serial.begin(9600); delay(1000); } void loop() { // analogen Wert lesen GelesenerWert = analogRead(Potentiometer); Serial.println(GelesenerWert); delay(500); } |
Ausgabe im Seriellen Plotter bei der Drehung des Potentiometers
Bluetooth BLE
Das Programm
Zunächst musst du die Bibliothek ArduinoBLE installieren:
Das Programm schaltet eine LED an Pin D10:
1 -> einschalten, 0 -> ausschalten:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 | #include “ArduinoBLE.h” /* eindeutige UUID bestimmen: https://www.guidgenerator.com/online-guid-generator.aspx https://www.uuidgenerator.net/ BLERead | BLEWrite | BLENotify -> schreiben, lesen, Info */ // Name BLE-Service BLEService LEDSchalten(“19b10000-e8f2-537e-4f6c-d104768a1214”); BLEUnsignedCharCharacteristic Auswahl(“19b10000-e8f2-537e-4f6c-d104768a1214”, BLERead | BLEWrite | BLENotify); // LED an Pin D10 int LED = D10; void setup() { Serial.begin(9600); // auf serielle Verbindung warten while (!Serial); delay(1000); // pinMode festlegen pinMode(LED, OUTPUT); // BLE starten if (!BLE.begin()) Serial.println(“Bluetooth-Modul konnte nicht gestartet werden!”); else Serial.println(“Bluetooth-Modul erfolgreich gestartet!”); // Name festlegen (wird in der App angezeigt) und den Service (LEDSchalten) zuweisen BLE.setLocalName(“LED schalten”); BLE.setAdvertisedService(LEDSchalten); // Auswahl als Platzhalter für den in der App gewählten Wert LEDSchalten.addCharacteristic(Auswahl); // Service LEDSchalten hinzufügen BLE.addService(LEDSchalten); // Startwert für die Kommunikation schreiben Auswahl.writeValue(0); // Zuweisung starten BLE.advertise(); } void loop() { // auf die Verbindung zu Geräten warten BLEDevice Verbindung = BLE.central(); // wenn der ESP32 mit einem Gerät verbunden ist … if (Verbindung) { Serial.println(“Verbunden … ”); // solange der Controller mit einem Gerät verbunden ist … while (Verbindung.connected()) { if (Auswahl.written()) { // LED einschalten if (Auswahl.value() == ‘1’) { Serial.print(char(Auswahl.value())); Serial.println(“ -> LED ein”); digitalWrite(LED, HIGH); } // LED ausschalten if (Auswahl.value() == ‘0’) { Serial.print(char(Auswahl.value())); Serial.println(F(“ -> LED aus”)); digitalWrite(LED, LOW); } } } } } |
Smartphone-Apps
LightBlue (iOS Android)
 |  |  |
| Android zeigt als Name LED schalten | ||
 |  |  |
BLE Terminal (Android: Innovators Den)
 |  |  |
ESP32 BLE Terminal (iOS)
 |  |
BLE Terminal (iOS)
 |  |  |  |
BluetoothLE (iOS)
 |  |  |  |

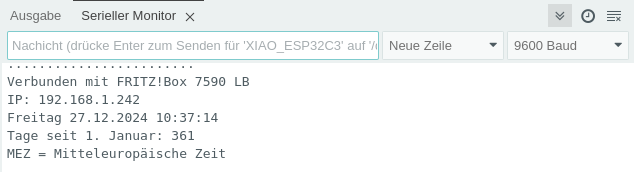

Zeit mit der Bibliothek time.h anzeigen
ESP32-Mikrocontroller können mit der Standardbibliothek Datum und Zeit anzeigen.
Beispiel: ⇒Anzeige von Datum und Zeit auf einem OLED-Display
Webserver
Beispiel
Das Programm zeigt im Browser 6 Zufallszahlen an.

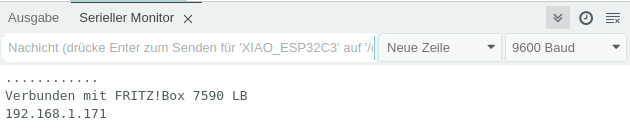

Im Seriellen Monitor wird die mit DHCP ermittelte IP des XIAO-ESP32-C3 angezeigt.
Diese Adresse musst du in einem Browser deiner Wahl eingeben
Client-Methode
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 | #include “WiFi.h” char Router[] = “Router_SSID”; char Passwort[] = “xxxxxxxx”; WiFiServer Server(80); WiFiClient Client; // Minimum und Maximum der Zufallszahlen int Minimum = 1; int Maximum = 49; // statischeIP = false -> IP-Adresse über DHCP vergeben // statischeIP = true -> statische IP festlegen bool statischeIP = false; // ip und gateway müssen an das lokale Netz angepasst werden IPAddress ip(192, 168, 1, 100); IPAddress gateway(192, 168, 1, 1); IPAddress subnet(255, 255, 255, 0); void setup() { Serial.begin(9600); // auf serielle Verbindung warten while (!Serial); // WiFi starten WiFi.mode(WIFI_STA); WiFi.begin(Router, Passwort); // statische IP vergeben if (statischeIP) { WiFi.config(ip, gateway, subnet); Serial.print(“Verbunden mit ”); Serial.println(Router); // IP anzeigen Serial.print(“Statische IP: ”); Serial.println(ip); } // IP über DHCP ermitteln else { while (WiFi.status() != WL_CONNECTED) { delay(200); Serial.print(“.”); } Serial.println(); Serial.print(“Verbunden mit ”); Serial.println(Router); Serial.print(“IP über DHCP: ”); Serial.println(WiFi.localIP()); } Server.begin(); // SSID des Routers anzeigen Serial.println(); Serial.print(“Verbunden mit ”); Serial.println(WiFi.SSID()); // IP anzeigen Serial.println(WiFi.localIP()); // Zufallsgenerator mit dem Signal an A0 starten randomSeed(analogRead(A0)); } void loop() { Client = Server.available(); if (Client) { // Seite aufbauen wenn SeiteAufbauen true ist boolean SeiteAufbauen = true; // solange der Client verbunden ist … while (Client.connected()) { if (Client.available()) { // Anforderung vom Clienten lesen … char Zeichen = Client.read(); // return (\n) gesendet if (Zeichen == ‘\n’) { // wenn SeiteAufbauen den Wert true hat if (SeiteAufbauen) { /* HTML-Seite aufbauen die folgenden Anweisungen müssen mit print oder println gesendet werden println “verschönert” den Quelltext (erzeugt einen Zeilenumbruch im Quelltext) */ // HTML-Seite aufbauen Client.println(“HTTP/1.1 200 OK”); Client.println(“Content-type:text/html”); // Leerzeile zwingend erforderlich Client.println(); Client.println(“<!doctype html>”); Client.println(“<html>”); Client.println(“<body>”); // alle 60 Sekunden aktualisieren mit meta-Tag Client.println(“<meta http-equiv=\“refresh\” content=\“60\”>”); // <h2> Überschrift H2 Client.println(“<h2>Zufallszahlen</h2>”); // <hr> horizontale Linie Client.println(“<hr>”); // Zufallszahlen anzeigen for (int i = 0; i < 7; i++ ) { int Zahl = random(Minimum, Maximum); Client.println(Zahl); Client.println(“ ”); } Client.print(“<hr>”); // Seite schließen Client.println(“</body>”); Client.println(“</html>”); // HTTP-Antwort endet mit neuer Zeile Client.println(); // Seite vollständig geladen -> loop verlassen break; } // wenn new line (\n) gesendet wurde -> Seite aufbauen if (Zeichen == ‘\n’) SeiteAufbauen = true; else if (Zeichen != ‘\r’) SeiteAufbauen = false; delay(1); Client.stop(); } } } } } |
Server.on ‑Methode
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 | #include “WiFi.h” #include “WebServer.h” // SSID und Passwort des Routers char Router[] = “Router_SSID”; char Passwort[] = “xxxxxxxx”; WebServer Server(80); // Minimum und Maximum der Zufallszahlen int Minimum = 1; int Maximum = 49; // statischeIP = false -> IP-Adresse über DHCP vergeben // statischeIP = true -> statische IP festlegen bool statischeIP = false; // ip und gateway müssen an das lokale Netz angepasst werden IPAddress ip(192, 168, 1, 100); IPAddress gateway(192, 168, 1, 1); IPAddress subnet(255, 255, 255, 0); void setup() { Serial.begin(9600); // auf serielle Verbindung warten while (!Serial); delay(1000); // WiFi starten WiFi.mode(WIFI_STA); WiFi.begin(Router, Passwort); // statische IP vergeben if (statischeIP) { WiFi.config(ip, gateway, subnet); Serial.print(“Verbunden mit ”); Serial.println(Router); // IP anzeigen Serial.print(“Statische IP: ”); } // IP über DHCP ermitteln else { while (WiFi.status() != WL_CONNECTED) { delay(200); Serial.print(“.”); } Serial.println(); Serial.print(“Verbunden mit ”); Serial.println(Router); Serial.print(“IP über DHCP: ”); } // IP anzeigen Serial.println(WiFi.localIP()); // Zufallsgenerator mit dem Signal an A0 starten randomSeed(analogRead(A0)); Server.begin(); Server.on(“/”, SeiteBauen); } void loop() { Server.handleClient(); } void SeiteBauen() { // Seite zusammenbauen // Kopf der HTML-Seite: aktualisierung alle 60 Sekunden // kann angepasst werden String Nachricht = “<head><meta http-equiv=\“refresh\” content=\“60\”></head>”; Nachricht += “<h1>Zufallszahlen</h1>”; Nachricht += “<hr>”; // Zufallszahlen anzeigen for (int i = 0; i < 7; i++) { int Zahl = random(Minimum, Maximum); Nachricht += String(Zahl) + ” “; } Nachricht += “<hr>”; // Nachricht senden -> Seite anzeigen Server.send(200, “text/html”, Nachricht); } |
Seriellen Monitor einschalten
⇒WiFi-Daten auf dem ESP32 speichern
Probleme beim Hochladen
Der Port des XIAO-ESP32-C3 wird nicht erkannt:

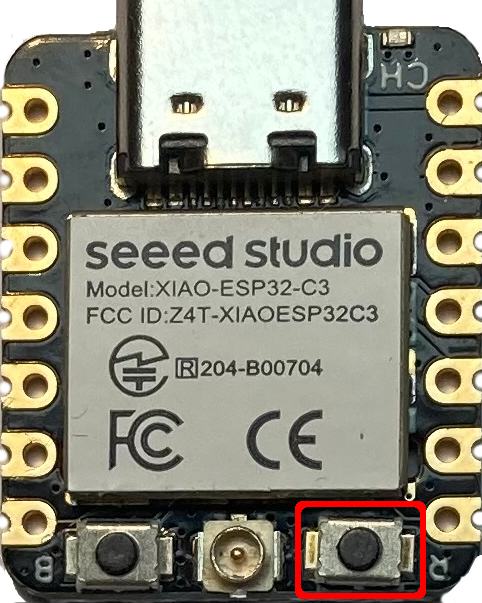

Reset-Button bei verbundenem USB-Kabel drücken
Wenn das nicht hilft:

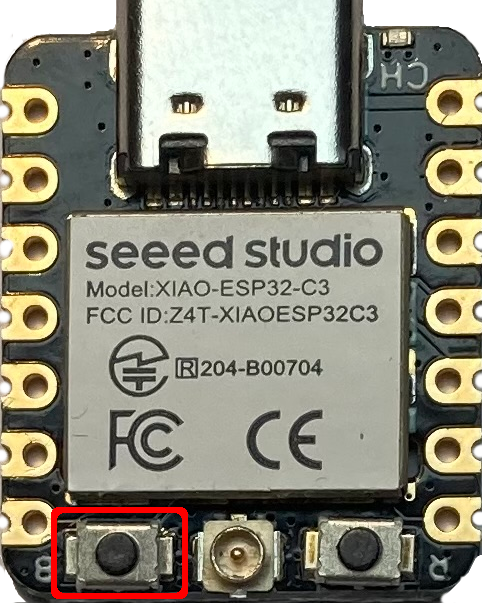

USB-Kabel trennen, Boot-Button drücken und USB-Kabel verbinden
Quelle: 🔗https://wiki.seeedstudio.com/XIAO_ESP32C3_Getting_Started (abgerufen am 07.10.24)
