Wetterstation mit UNO R4 WiFi und BME280 – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

8 Minuten

Die Hardware

Der Sensor BME280 misst Temperatur, Luftfeuchtigkeit und Luftdruck. Der Luftdruck kann verwendet werden, um die ungefähre Höhe des Standorts zu berechnen.

BME280 mit QWIIC-Anschluss

Der Arduino UNO R4 WiFi verfügt über ein WiFi-Modul und über einen QWIIC-Anschluss.
Dieser Anschluss wurde von Sparkfun entwickelt und fasst die Anschlüsse für 3,3 V, GND, SCL und SDA in einem Stecker zusammen. Selbstverständlich kann für diese Anleitung auch das Modul mit vier separaten Anschlüssen verwendet werden.

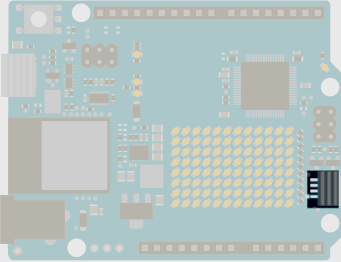

QWIIC-Anschluss am UNO R4 WiFi

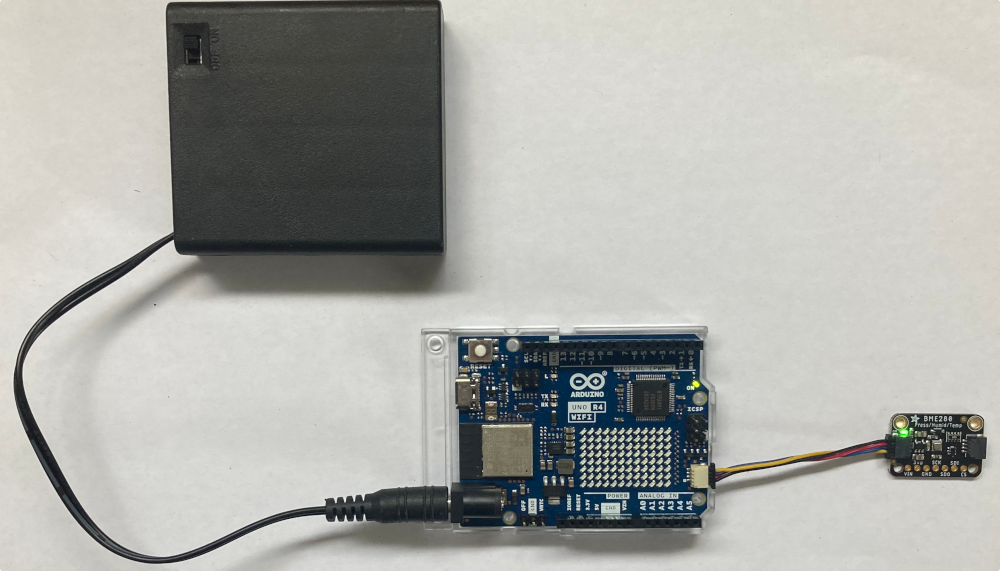

Die Schaltung

Vorbereitung

Zunächst musst du über den Boardverwalter das Board installieren:

Wenn das Board angeschlossen ist, kann der USB-Anschluss ausgewählt werden. Der Name des Anschlusses unterschiedet sich je nach verwendetem Betriebssystem.

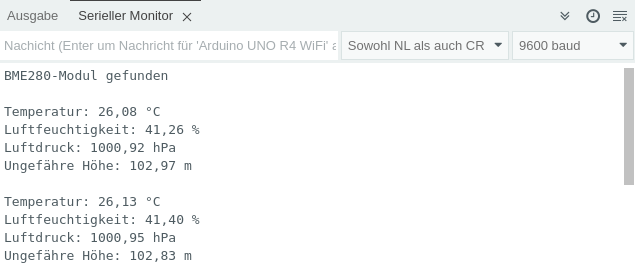

Wetterstation im Seriellen Monitor

I²C-Bussysteme

Der UNO R4 Wifi verfügt über zwei I2C-Bussysteme:

den ersten I²C-Bus, er wird über vier Leitungsdrähte (3,3V, GND, SCL und SDA) angeschlossen (Wire)
den zweiten I²C-Bus, er wird über QWIIC verbunden (Wire1)

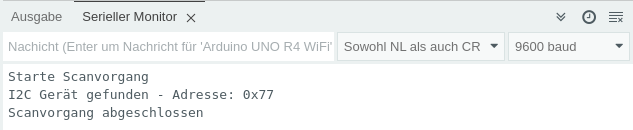

Ein Testprogramm zeigt die verwendete Adresse an. Wenn du den ersten I2C-Bus abfragen willst, musst du jeweils Wire1 durch Wire ersetzen.

Das dazugehörige Programm. Wenn du den ersten I²C-Bus abfragen willst, musst du jeweils Wire1 durch Wire ersetzen.

#include "Wire.h"

void setup()
{
  // Wire1 ⇒ QWICC
  Wire1.begin();
  Serial.begin(9600);
  delay(500);
  Serial.print("I2C Scanner QWIIC");
}

void loop()
{
  byte Fehler, Adresse;
  int Geraete = 0;
  Serial.println("Starte Scanvorgang");

  for (Adresse = 1; Adresse < 127; Adresse++ )
  {
    // Übertragung starten
    Wire1.beginTransmission(Adresse);

    // wenn die Übertragung beendet wird
    Fehler = Wire1.endTransmission();

    if (Fehler == 0)
    {
      Serial.print("I2C Gerät gefunden - Adresse: 0x");
      if (Adresse < 16) Serial.print("0");
      Serial.print(Adresse, HEX);
      Serial.println("");
      Geraete++;
    }
  }
  if (Geraete == 0) Serial.println("Keine I2C Geräte gefunden\n");
  else Serial.println("Scanvorgang abgeschlossen");

  delay(10000);
}

#include "Wire.h"

void setup()

{

// Wire1 ⇒ QWICC

Wire1.begin();

Serial.begin(9600);

delay(500);

Serial.print("I2C Scanner QWIIC");

}

void loop()

{

byte Fehler, Adresse;

int Geraete = 0;

Serial.println("Starte Scanvorgang");

for (Adresse = 1; Adresse < 127; Adresse++ )

{

// Übertragung starten

Wire1.beginTransmission(Adresse);

// wenn die Übertragung beendet wird

Fehler = Wire1.endTransmission();

if (Fehler == 0)

{

Serial.print("I2C Gerät gefunden - Adresse: 0x");

if (Adresse < 16) Serial.print("0");

Serial.print(Adresse, HEX);

Serial.println("");

Geraete++;

}

if (Geraete == 0) Serial.println("Keine I2C Geräte gefunden\n");

else Serial.println("Scanvorgang abgeschlossen");

delay(10000);

}

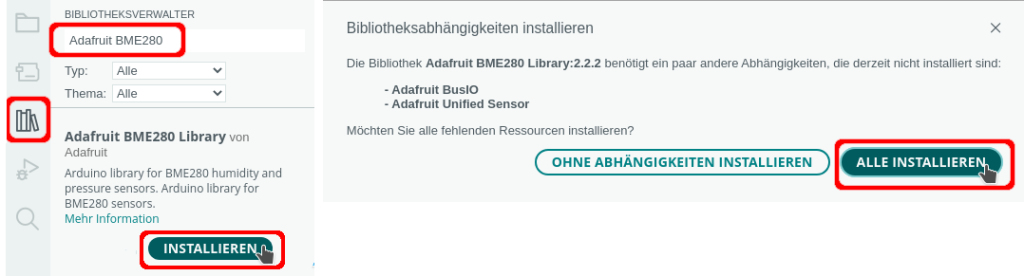

Benötigte Bibliothek

Funktionen der Bibliothek BME280

Schlüsselwort	Aktion
begin()	BME280 starten
readTemperature()	Temperatur messen
readHumidity()	Luftfeuchtigkeit messen
readPressure()	Luftdruck messen
readAltitude(LuftdruckMeeresHoehe)	Höhe ermitteln

Das Programm

Das Programm ermittelt die Messwerte für die Temperatur, Luftfeuchtigkeit, Luftdruck und die ungefähre Höhe. Diese wird aus der Gewichtskraft der Luftsäule, die auf einem Gegenstand steht, berechnet. Der Luftdruck auf Meereshöhe beträgt 1013,25 Hektopascal (hPa). Je höher der Ort der Messung, desto niedriger ist der Luftdruck.

So sieht es aus:

#include "Wire.h"
#include "SPI.h"
#include "Adafruit_Sensor.h"
#include "Adafruit_BME280.h"

// Luftdruck auf Meereshöhe
#define LuftdruckMeeresHoehe (1013.25)

// Name des Sensors
Adafruit_BME280 bme;

int Wartezeit = 5000;

void setup()
{
  Serial.begin(9600);
  while (!Serial);
  delay(1000);

  // I2C über SCL/SDA oder A5/A4
  // if (!bme.begin()

  // I2C über QWIIC-Verbindung
  // Adresse und Wire1-Bus
  if (!bme.begin(0x77, &Wire1))
  {
    Serial.println("Kein BME280-Modul gefunden");
    while (true)
      ;
  }
  else Serial.println("BME280-Modul gefunden");

  Serial.println();
}

void loop()
{
  String Temperatur = String(bme.readTemperature());
  Temperatur.replace(".", ",");
  Serial.println("Temperatur: " + Temperatur + " °C");

  String Luftfeuchtigkeit = String(bme.readHumidity());
  Luftfeuchtigkeit.replace(".", ",");
  Serial.println("Luftfeuchtigkeit: " + Luftfeuchtigkeit + " %");

  String Luftdruck = String(bme.readPressure() / 100.0);
  Luftdruck.replace(".", ",");
  Serial.println("Luftdruck: " + Luftdruck + " hPa");

  String Hoehe = String(bme.readAltitude(LuftdruckMeeresHoehe));
  Hoehe.replace(".", ",");
  Serial.println("Ungefähre Höhe: " + Hoehe + " m");

  Serial.println();
  delay(Wartezeit);
}

#include "Wire.h"

#include "SPI.h"

#include "Adafruit_Sensor.h"

#include "Adafruit_BME280.h"

// Luftdruck auf Meereshöhe

#define LuftdruckMeeresHoehe (1013.25)

// Name des Sensors

Adafruit_BME280 bme;

int Wartezeit = 5000;

void setup()

{

Serial.begin(9600);

while (!Serial);

delay(1000);

// I2C über SCL/SDA oder A5/A4

// if (!bme.begin()

// I2C über QWIIC-Verbindung

// Adresse und Wire1-Bus

if (!bme.begin(0x77, &Wire1))

{

Serial.println("Kein BME280-Modul gefunden");

while (true)

;

}

else Serial.println("BME280-Modul gefunden");

Serial.println();

}

void loop()

{

String Temperatur = String(bme.readTemperature());

Temperatur.replace(".", ",");

Serial.println("Temperatur: " + Temperatur + " °C");

String Luftfeuchtigkeit = String(bme.readHumidity());

Luftfeuchtigkeit.replace(".", ",");

Serial.println("Luftfeuchtigkeit: " + Luftfeuchtigkeit + " %");

String Luftdruck = String(bme.readPressure() / 100.0);

Luftdruck.replace(".", ",");

Serial.println("Luftdruck: " + Luftdruck + " hPa");

String Hoehe = String(bme.readAltitude(LuftdruckMeeresHoehe));

Hoehe.replace(".", ",");

Serial.println("Ungefähre Höhe: " + Hoehe + " m");

Serial.println();

delay(Wartezeit);

}

Wetterstation im Browser anzeigen

Jetzt sollen die gemessenen Daten, Datum und Zeit in einem Browser angezeigt werden.

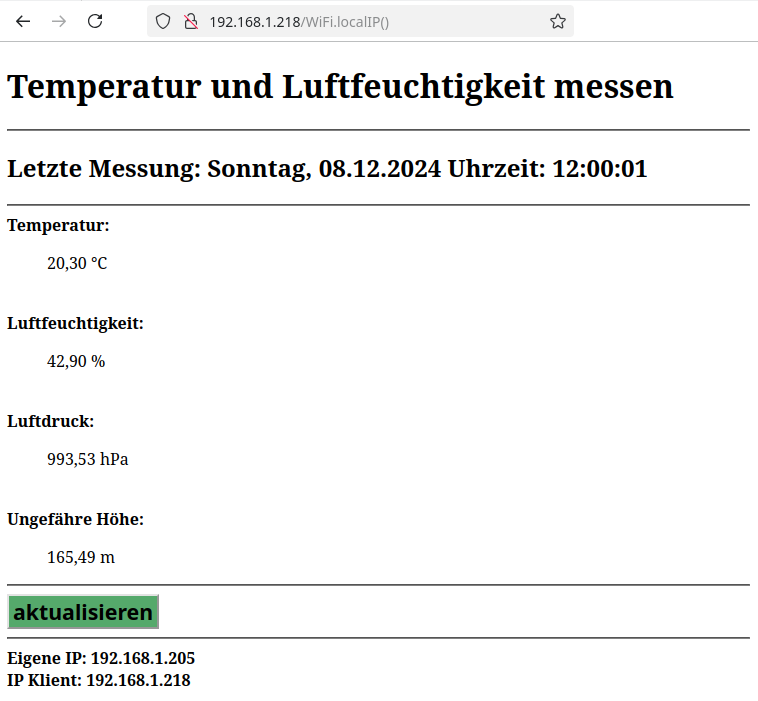

So sieht es aus:

Das Programm

Zusätzlich benötigte Bibliothek

Im Seriellen Monitor wird die verwendete IP-Adresse angezeigt. Diese Adresse musst du in einem Browser deiner Wahl eingeben.

Bibliotheken und Variable

#include "Wire.h"
#include "SPI.h"
#include "Adafruit_Sensor.h"
#include "Adafruit_BME280.h"
#include "WiFiS3.h"
#include "NTP.h"

// Luftdruck auf Meereshöhe
#define LuftdruckMeeresHoehe (1013.25)

// Name des BME280
Adafruit_BME280 bme;

// SSID und Passwort des Routers
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

WiFiServer WiFiServer(80);

WiFiClient WiFiClient;
WiFiUDP wifiUdp;
NTP ntp(wifiUdp);

#include "Wire.h"

#include "SPI.h"

#include "Adafruit_Sensor.h"

#include "Adafruit_BME280.h"

#include "WiFiS3.h"

#include "NTP.h"

// Luftdruck auf Meereshöhe

#define LuftdruckMeeresHoehe (1013.25)

// Name des BME280

Adafruit_BME280 bme;

// SSID und Passwort des Routers

char Router[] = "Router_SSID";

char Passwort[] = "xxxxxxxx";

WiFiServer WiFiServer(80);

WiFiClient WiFiClient;

WiFiUDP wifiUdp;

NTP ntp(wifiUdp);

Der setup-Teil

void setup()
{
  Serial.begin(9600);
  while (!Serial);
  delay(1000);

  Serial.print("Verbindung aufbauen mit ");
  Serial.println(Router);

  WiFi.begin(Router, Passwort);

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }

  // Webserver starten
  WiFiServer.begin();

  /*
    Zeitzone
    CEST: Central European Summertime
    Beginn europäische Sommerzeit letzter Sonntag im März 2 Uhr GMT + 2 Stunden
  */
  ntp.ruleDST("CEST", Last, Sun, Mar, 2, 120);

  // CET: Central European Time
  // Beginn Normalzeit letzter Sonntag im Oktober 3 Uhr GMT + 1 Stunde
  ntp.ruleSTD("CET", Last, Sun, Oct, 3, 60);

  // ntp starten
  ntp.begin();

  // Zeit aktualisieren
  ntp.update();

  // Zeit mit formatedTime() anzeigen:
  // %d = Tag, %m = Monat, %Y = Jahr, %T = Zeit in Stunden, Minuten, Sekunden
  Serial.println(ntp.formattedTime("%d.%m.%Y Uhrzeit: %T"));

  // I2C über SCL/SDA oder A5/A4
  // if (!bme.begin()

  // I2C über QWIIC-Verbindung
  // Adresse und Wire1-Bus
  if (!bme.begin(0x77, &Wire1))
  {
    Serial.println("Kein BME280-Modul gefunden");
    // while (true);
  }
  else Serial.println("BME280-Modul gefunden");

  Serial.println();

  Serial.print("IP Adresse Arduino DHCP: ");
  Serial.println(WiFi.localIP());
}

void setup()

{

Serial.begin(9600);

while (!Serial);

delay(1000);

Serial.print("Verbindung aufbauen mit ");

Serial.println(Router);

WiFi.begin(Router, Passwort);

while (WiFi.status() != WL_CONNECTED)

{

delay(200);

Serial.print(".");

}

// Webserver starten

WiFiServer.begin();

Zeitzone

CEST: Central European Summertime

Beginn europäische Sommerzeit letzter Sonntag im März 2 Uhr GMT + 2 Stunden

ntp.ruleDST("CEST", Last, Sun, Mar, 2, 120);

// CET: Central European Time

// Beginn Normalzeit letzter Sonntag im Oktober 3 Uhr GMT + 1 Stunde

ntp.ruleSTD("CET", Last, Sun, Oct, 3, 60);

// ntp starten

ntp.begin();

// Zeit aktualisieren

ntp.update();

// Zeit mit formatedTime() anzeigen:

// %d = Tag, %m = Monat, %Y = Jahr, %T = Zeit in Stunden, Minuten, Sekunden

Serial.println(ntp.formattedTime("%d.%m.%Y Uhrzeit: %T"));

// I2C über SCL/SDA oder A5/A4

// if (!bme.begin()

// I2C über QWIIC-Verbindung

// Adresse und Wire1-Bus

if (!bme.begin(0x77, &Wire1))

{

Serial.println("Kein BME280-Modul gefunden");

// while (true);

}

else Serial.println("BME280-Modul gefunden");

Serial.println();

Serial.print("IP Adresse Arduino DHCP: ");

Serial.println(WiFi.localIP());

}

Der loop-Teil

void loop()
{
  WiFiClient = WiFiServer.available();

  if (WiFiClient)
  {
    // Seite aufbauen wenn SeiteAufbauen true ist
    boolean SeiteAufbauen = true;

    while (WiFiClient.connected())
    {
      if (WiFiClient.available())
      {
        char Zeichen = WiFiClient.read();
        if (Zeichen == '\n' && SeiteAufbauen)
        {
          // HTTP-Anforderung senden
          WiFiClient.println("HTTP/1.1 200 OK");
          WiFiClient.println("Content-Type: text/html");

          // Leerzeile zwingend erforderlich
          WiFiClient.println();

          /*
              HTML-Seite aufbauen
              die folgenden Anweisungen müssen mit print oder println gesendet werden
              println "verschönert" den Quelltext
              " muss mit \" maskiert werden
            */
          WiFiClient.println("<!doctype html>");
          WiFiClient.println("<html>");
          WiFiClient.println("<body>");

          // alle 60 Sekunden aktualisieren mit meta-Tag
          WiFiClient.println("<meta http-equiv=\"refresh\" content=\"60\">");
          WiFiClient.println("<h1> Temperatur und Luftfeuchtigkeit messen</h1>");
          WiFiClient.println("<hr />");
          WiFiClient.print("<h2>Letzte Messung: ");

          // Zeit aktualisieren
          ntp.update();

          // formatedTime() zeigt Wochentage in englischer Sprache
          // -> müssen einzeln abgefragt werden
          switch (ntp.weekDay())
          {
            case 0:
              WiFiClient.print("Sonntag");
              break;
            case 1:
              WiFiClient.print("Montag");
              break;
            case 2:
              WiFiClient.print("Dienstag");
              break;
            case 3:
              WiFiClient.print("Mittwoch");
              break;
            case 4:
              WiFiClient.print("Donnerstag");
              break;
            case 5:
              WiFiClient.print("Freitag");
              break;
            case 6:
              WiFiClient.print("Samstag");
              break;
          }
          WiFiClient.print(", ");
          WiFiClient.print(ntp.formattedTime("%d.%m.%Y Uhrzeit: %T"));

          WiFiClient.println("</h2>");
          WiFiClient.println("<hr />");

          // Temperatur
          String Temperatur = String(bme.readTemperature());
          Temperatur.replace(".", ",");
          WiFiClient.print("<b>Temperatur:</b>");
          WiFiClient.println(Temperatur + " &deg;C");
          WiFiClient.println("<br>");

          // Luftfeuchtigkeit
          String Luftfeuchtigkeit = String(bme.readHumidity());
          Luftfeuchtigkeit.replace(".", ",");
          WiFiClient.print("<b>Luftfeuchtigkeit:</b>");
          WiFiClient.println(Luftfeuchtigkeit + " %");
          WiFiClient.println("<br>");

          // Luftdruck
          String Luftdruck = String(bme.readPressure() / 100);
          Luftdruck.replace(".", ",");
          WiFiClient.print("<b>Luftdruck:</b>");
          WiFiClient.println(Luftdruck + " hPa");
          WiFiClient.println("<br>");

          // Höhe
          String Hoehe = String(bme.readAltitude(LuftdruckMeeresHoehe));
          Hoehe.replace(".", ",");
          WiFiClient.println("<b>Ungef&auml;hre H&ouml;he:</b>");
          WiFiClient.println(Hoehe + " m");
          WiFiClient.println("<hr>");

          WiFiClient.println("<form>");

          // Button formatieren
          WiFiClient.print("<input style=\"font-size:16pt; font-weight:bold;");
          WiFiClient.print("background-color:#55A96B;");
          WiFiClient.print("display:block; cursor:pointer;\"type=\"button\"");
          WiFiClient.println(" onClick=\"location.href='WiFi.localIP()'\" value=\"aktualisieren\">");
          WiFiClient.println("</form>");
          WiFiClient.println("<hr />");

          // IPs anzeigen
          WiFiClient.print(F("<b>Eigene IP: "));
          WiFiClient.print(WiFiClient.remoteIP());
          WiFiClient.print(F("</b>"));
          WiFiClient.print(F("<br><b>IP Klient: "));
          WiFiClient.print(WiFi.localIP());
          WiFiClient.print(F("</b>"));
          WiFiClient.println("</b>");
          WiFiClient.println("</body>");
          WiFiClient.print("</html>");

          // HTTP-Antwort endet mit neuer Zeile
          WiFiClient.println();

          // Seite vollständig geladen -> loop verlassen
          break;
        }

        if (Zeichen == '\n') SeiteAufbauen = true;
        else if (Zeichen != '\r') SeiteAufbauen = false;
      }
    }
    delay(1);

    WiFiClient.stop();
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

void loop()

{

WiFiClient = WiFiServer.available();

if (WiFiClient)

{

// Seite aufbauen wenn SeiteAufbauen true ist

boolean SeiteAufbauen = true;

while (WiFiClient.connected())

{

if (WiFiClient.available())

{

char Zeichen = WiFiClient.read();

if (Zeichen == '\n' && SeiteAufbauen)

{

// HTTP-Anforderung senden

WiFiClient.println("HTTP/1.1 200 OK");

WiFiClient.println("Content-Type: text/html");

// Leerzeile zwingend erforderlich

WiFiClient.println();

HTML-Seite aufbauen

die folgenden Anweisungen müssen mit print oder println gesendet werden

println "verschönert" den Quelltext

" muss mit \" maskiert werden

WiFiClient.println("<!doctype html>");

WiFiClient.println("<html>");

WiFiClient.println("<body>");

// alle 60 Sekunden aktualisieren mit meta-Tag

WiFiClient.println("<meta http-equiv=\"refresh\" content=\"60\">");

WiFiClient.println("<h1> Temperatur und Luftfeuchtigkeit messen</h1>");

WiFiClient.println("<hr />");

WiFiClient.print("<h2>Letzte Messung: ");

// Zeit aktualisieren

ntp.update();

// formatedTime() zeigt Wochentage in englischer Sprache

// -> müssen einzeln abgefragt werden

switch (ntp.weekDay())

{

case 0:

WiFiClient.print("Sonntag");

break;

case 1:

WiFiClient.print("Montag");

break;

case 2:

WiFiClient.print("Dienstag");

break;

case 3:

WiFiClient.print("Mittwoch");

break;

case 4:

WiFiClient.print("Donnerstag");

break;

case 5:

WiFiClient.print("Freitag");

break;

case 6:

WiFiClient.print("Samstag");

break;

}

WiFiClient.print(", ");

WiFiClient.print(ntp.formattedTime("%d.%m.%Y Uhrzeit: %T"));

WiFiClient.println("</h2>");

WiFiClient.println("<hr />");

// Temperatur

String Temperatur = String(bme.readTemperature());

Temperatur.replace(".", ",");

WiFiClient.print("<b>Temperatur:</b>");

WiFiClient.println(Temperatur + " °C");

WiFiClient.println("<br>");

// Luftfeuchtigkeit

String Luftfeuchtigkeit = String(bme.readHumidity());

Luftfeuchtigkeit.replace(".", ",");

WiFiClient.print("<b>Luftfeuchtigkeit:</b>");

WiFiClient.println(Luftfeuchtigkeit + " %");

WiFiClient.println("<br>");

// Luftdruck

String Luftdruck = String(bme.readPressure() / 100);

Luftdruck.replace(".", ",");

WiFiClient.print("<b>Luftdruck:</b>");

WiFiClient.println(Luftdruck + " hPa");

WiFiClient.println("<br>");

// Höhe

String Hoehe = String(bme.readAltitude(LuftdruckMeeresHoehe));

Hoehe.replace(".", ",");

WiFiClient.println("<b>Ungefähre Höhe:</b>");

WiFiClient.println(Hoehe + " m");

WiFiClient.println("<hr>");

WiFiClient.println("<form>");

// Button formatieren

WiFiClient.print("<input style=\"font-size:16pt; font-weight:bold;");

WiFiClient.print("background-color:#55A96B;");

WiFiClient.print("display:block; cursor:pointer;\"type=\"button\"");

WiFiClient.println(" onClick=\"location.href='WiFi.localIP()'\" value=\"aktualisieren\">");

WiFiClient.println("</form>");

WiFiClient.println("<hr />");

// IPs anzeigen

WiFiClient.print(F("<b>Eigene IP: "));

WiFiClient.print(WiFiClient.remoteIP());

WiFiClient.print(F("</b>"));

WiFiClient.print(F("<br><b>IP Klient: "));

WiFiClient.print(WiFi.localIP());

WiFiClient.print(F("</b>"));

WiFiClient.println("</b>");

WiFiClient.println("</body>");

WiFiClient.print("</html>");

// HTTP-Antwort endet mit neuer Zeile

WiFiClient.println();

// Seite vollständig geladen -> loop verlassen

break;

}

if (Zeichen == '\n') SeiteAufbauen = true;

else if (Zeichen != '\r') SeiteAufbauen = false;

}

delay(1);

WiFiClient.stop();

}

Letzte Aktualisierung: Jan. 2, 2026 @ 20:12
