Wecker mit einem RTC-Modul – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

12 Minuten

Ziele des Projekts

Die Weckzeit wird zusammen mit Wochentag, Datum und Uhrzeit auf dem 4-zeiligen LCD-Display mit I²C-Schnittstelle angezeigt. Die Einstellungen können mit Tastern oder einer Fernbedienung vorgenommen werden.
Außerdem wird die mit dem RTC-Modul gemessene Temperatur angezeigt.

Als Wecksignal stehen verschiedene Melodien zur Verfügung.

Weitere Klingeltöne zum Download bei 🔗PICAXE

#include "PlayRtttl.hpp"
int Lautsprecher = 5;

char TeDeum[] =
"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g,8c,8f,16f,16g,8a,8f,c6,8a,8a,16a#,16c6,16a,16a#,g,16f,2f";

char FuerElise[] =
"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,d,c6,b,2a";

char OdeandieFreude[] =
"Ode_an_die_Freude:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

char Bolero[] =
"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g,16g,16f,16e,16d,16e,16f,16g,16a,g,g,";

void setup()
{
  startPlayRtttl(Lautsprecher, TeDeum);
  while (updatePlayRtttl())
  {
    delay(1);
  }

  delay(1000);

  startPlayRtttl(Lautsprecher, FuerElise);
  while (updatePlayRtttl())
  {
    delay(1);
  }

  delay(1000);

  startPlayRtttl(Lautsprecher, OdeandieFreude);
  while (updatePlayRtttl())
  {
    delay(1);
  }

  delay(1000);

  startPlayRtttl(Lautsprecher, Bolero);
  while (updatePlayRtttl())
  {
    delay(1);
  }
}

void loop()
{
 // bleibt leer, Programm läuft nur einmal
}

#include "PlayRtttl.hpp"

int Lautsprecher = 5;

char TeDeum[] =

"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g,8c,8f,16f,16g,8a,8f,c6,8a,8a,16a#,16c6,16a,16a#,g,16f,2f";

char FuerElise[] =

"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,d,c6,b,2a";

char OdeandieFreude[] =

"Ode_an_die_Freude:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

char Bolero[] =

"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g,16g,16f,16e,16d,16e,16f,16g,16a,g,g,";

void setup()

{

startPlayRtttl(Lautsprecher, TeDeum);

while (updatePlayRtttl())

{

delay(1);

}

delay(1000);

startPlayRtttl(Lautsprecher, FuerElise);

while (updatePlayRtttl())

{

delay(1);

}

delay(1000);

startPlayRtttl(Lautsprecher, OdeandieFreude);

while (updatePlayRtttl())

{

delay(1);

}

delay(1000);

startPlayRtttl(Lautsprecher, Bolero);

while (updatePlayRtttl())

{

delay(1);

}

void loop()

{

// bleibt leer, Programm läuft nur einmal

}

Wecker mit Tastern

linker Taster: eine Stunde vorwärts
mittlerer Taster: eine Minute weiter
rechter Taster: Wecker ein- oder ausschalten

Die zuvor eingestellte Zeit und der Zustand des Weckers (ein/aus) werden auf dem internen Speicher eines Arduinos gespeichert.
Ein konfigurierbare „Nachtschaltung“ schaltet die Hintergrundbeleuchtung des LCDs aus.

⇒EEPROM

Funktionen der Bibliothek LCDIC2

Schlüsselwort	Aktion
begin();	LCD starten
setBacklight(Status);	true = Hintergrundbeleuchtung einschalten false = Hintergrundbeleuchtung ausschalten
home();	Position auf links oben setzen
setCursor(Spalte, Zeile);	Cursor in Spalte/Zeile platzieren
setCursor(Status);	true = Cursor anzeigen false = Cursor verbergen
clear();	Anzeige löschen
print("Text");	Text anzeigen
blink();	blinkender Cursor

Benötigte Bauteile

3 Taster
⇒4-zeiliges LCD mit I²C-Schnittstelle
⇒RTC-Modul DS3231
Lautsprecher
Leitungsdrähte

Der Schaltplan

(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

Die Laustärke des Lautsprechers kannst du mit einem vorgeschalteten Widerstand regulieren.

Das Programm

Die zuvor eingestellte Zeit und der Zustand des Weckers (ein/aus) werden auf dem internen Speicher eines Arduinos gespeichert. Du kannst in Zeile eine der Melodien als Wecksignal einstellen.

Bibliotheken und Variablen

Einstellungen:

Uhrzeiten, in denen das Display dunkel geschaltet werden kann
ZeitBeleuchtungAus/ZeitBeleuchtungEin
Anzeige der Sekunden ein/aus
SekundenAnzeigen true/false
Dauer des Wecksignals in Sekunden
DauerWecksignal
Anzeige der Temperatur ein/aus
AnzeigeTemperatur true/false
Auswahl der Melodie:
0: TeDeum
1: FuerElise
2: OdeAnDieFreude
3: Bolero

Solange die Weckmelodie abgespielt wird, bleibt der Sekundenzeiger stehen. Anschließend wird wieder der aktuelle Wert angezeigt.

#include "RTClib.h"
#include "LCDIC2.h"
#include "EEPROM.h"
#include "Bounce2.h"
#include "PlayRtttl.hpp"

// 4-zeiliges LCD
LCDIC2 lcd(0x27, 20, 4);

// Name des RTC-Moduls
RTC_DS3231 rtc;

int Lautsprecher = 5;
int TasterLinks = 7;
int TasterMitte = 8;
int TasterRechts = 9 ;

// Beginn der Weckzeit
int StundeWeckzeit;
int MinuteWeckzeit;

// Uhrzeiten Aus/-einschaltung Hintergrundbeleuchtung
int ZeitBeleuchtungAus = 22;
int ZeitBeleuchtungEin = 7;

// Sekunden anzeigen ein/aus
bool SekundenAnzeigen = true;

// Dauer des Signal in Sekunden
int DauerWecksignal = 10;
bool WeckerEinAus;
bool AnzeigeTemperatur = true;

Bounce WeckzeitStunde = Bounce();
Bounce WeckzeitMinute = Bounce();
Bounce StatusWecker = Bounce();

// 0
char TeDeum[] =
"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1
char FuerElise[] =
"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2
char OdeandieFreude[] =
"Ode_an_die_Freude:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3
char Bolero[] =
"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g,16g,16f,16e,16d,16e,16f,16g,16a,g,g,";

int Weckmelodie = 0;

#include "RTClib.h"

#include "LCDIC2.h"

#include "EEPROM.h"

#include "Bounce2.h"

#include "PlayRtttl.hpp"

// 4-zeiliges LCD

LCDIC2 lcd(0x27, 20, 4);

// Name des RTC-Moduls

RTC_DS3231 rtc;

int Lautsprecher = 5;

int TasterLinks = 7;

int TasterMitte = 8;

int TasterRechts = 9 ;

// Beginn der Weckzeit

int StundeWeckzeit;

int MinuteWeckzeit;

// Uhrzeiten Aus/-einschaltung Hintergrundbeleuchtung

int ZeitBeleuchtungAus = 22;

int ZeitBeleuchtungEin = 7;

// Sekunden anzeigen ein/aus

bool SekundenAnzeigen = true;

// Dauer des Signal in Sekunden

int DauerWecksignal = 10;

bool WeckerEinAus;

bool AnzeigeTemperatur = true;

Bounce WeckzeitStunde = Bounce();

Bounce WeckzeitMinute = Bounce();

Bounce StatusWecker = Bounce();

// 0

char TeDeum[] =

"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1

char FuerElise[] =

"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2

char OdeandieFreude[] =

"Ode_an_die_Freude:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3

char Bolero[] =

"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g,16g,16f,16e,16d,16e,16f,16g,16a,g,g,";

int Weckmelodie = 0;

Der setup-Teil

Nachdem die Zeit mit dem Zeitpunkt des Kompilierens gesetzt wurde, musst du vor einem erneutem Hochladen die Zeile 82 mit // versehen, ansonsten stimmt nach einem Stromausfall die Zeit nicht mehr.

void setup()
{
  pinMode(TasterLinks, INPUT_PULLUP);
  pinMode(TasterMitte, INPUT_PULLUP);
  pinMode(TasterRechts, INPUT_PULLUP);

  // Instanzen des Objekts Bounce für jede Taste zuordnen
  // Zeitintervall einstellen
  WeckzeitStunde.attach(TasterLinks);
  WeckzeitStunde.interval(20);
  WeckzeitMinute.attach(TasterMitte);
  WeckzeitMinute.interval(20);
  StatusWecker.attach(TasterRechts);
  StatusWecker.interval(20);

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial) {;}
  delay(1000);

  rtc.begin();
  /*
    wenn Datum und Zeit nicht korrekt -> Datum/Zeit setzen
    Jahr, Monat, Tag, Stunde, Minute, Sekunde
    keine führende 0 setzen
    rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));
  */
  // rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));

  // Zeitpunkt des Kompilierens als aktuelle Zeit setzen
  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  // LCD starten
  lcd.begin();

  // Cursor "verstecken"
  lcd.setCursor(false);

  // Weckzeit Stunde/Minute aus EEPROM lesen
  StundeWeckzeit = EEPROM.read(0);
  MinuteWeckzeit = EEPROM.read(2);

  // Status der Weckzeit lesen ein/aus
  WeckerEinAus = EEPROM.read(4);

  Serial.println(StundeWeckzeit);
  Serial.println(MinuteWeckzeit);
  Serial.println(WeckerEinAus);
}

void setup()

{

pinMode(TasterLinks, INPUT_PULLUP);

pinMode(TasterMitte, INPUT_PULLUP);

pinMode(TasterRechts, INPUT_PULLUP);

// Instanzen des Objekts Bounce für jede Taste zuordnen

// Zeitintervall einstellen

WeckzeitStunde.attach(TasterLinks);

WeckzeitStunde.interval(20);

WeckzeitMinute.attach(TasterMitte);

WeckzeitMinute.interval(20);

StatusWecker.attach(TasterRechts);

StatusWecker.interval(20);

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial) {;}

delay(1000);

rtc.begin();

wenn Datum und Zeit nicht korrekt -> Datum/Zeit setzen

Jahr, Monat, Tag, Stunde, Minute, Sekunde

keine führende 0 setzen

rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));

// rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));

// Zeitpunkt des Kompilierens als aktuelle Zeit setzen

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

// LCD starten

lcd.begin();

// Cursor "verstecken"

lcd.setCursor(false);

// Weckzeit Stunde/Minute aus EEPROM lesen

StundeWeckzeit = EEPROM.read(0);

MinuteWeckzeit = EEPROM.read(2);

// Status der Weckzeit lesen ein/aus

WeckerEinAus = EEPROM.read(4);

Serial.println(StundeWeckzeit);

Serial.println(MinuteWeckzeit);

Serial.println(WeckerEinAus);

}

Der loop-Teil

void loop()
{
  String Stunde, Minute, Weckzeit;

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  // Stunde einstellen
  if (WeckzeitStunde.update())
  {
    if (WeckzeitStunde.read() == LOW)
    {
      if (StundeWeckzeit >= 23) StundeWeckzeit = 0;
      else StundeWeckzeit ++;

      // Weckzeit Stunde an Position 0 in EEPROM schreiben
      EEPROM.update(0, StundeWeckzeit);
    }
  }

  // Minute einstellen
  if (WeckzeitMinute.update())
  {
    if (WeckzeitMinute.read() == LOW)
    {
      if (MinuteWeckzeit >= 59) MinuteWeckzeit = 0;
      else MinuteWeckzeit ++;

      // Weckzeit Minute an Position 2 in EEPROM schreiben
      EEPROM.update(2, MinuteWeckzeit);
    }
  }

  // Wecker ein/aus
  if (StatusWecker.update())
  {
    if (StatusWecker.read() == LOW)
    {
      WeckerEinAus = !WeckerEinAus;

      // Status Wecker schreiben
      if(WeckerEinAus) EEPROM.update(4, 1);
      else EEPROM.update(4, 0);
    }
  }

  // Wochentag, Datum und Zeit anzeigen
  lcd.setCursor(0, 0);

  /*
    Wochentag anzeigen
    0 = Sonntag
    1 = Montag
    ...
    6 = Samstag
  */
  switch (aktuell.dayOfTheWeek())
  {
    case 0:
      lcd.print("Sonntag    ");
      break;
    case 1:
      lcd.print("Montag     ");
      break;
    case 2:
      lcd.print("Dienstag    ");
      break;
    case 3:
      lcd.print("Mittwoch    ");
      break;
    case 4:
      lcd.print("Donnerstag");
      break;
    case 5:
      lcd.print("Freitag     ");
      break;
    case 6:
      lcd.print("Samstag     ");
      break;
  }

  if(AnzeigeTemperatur)
  {
    // Temperatur ermitteln
    String Temperatur = String(rtc.getTemperature(), 1);

    // Wert wid im angelsächsisches Zahlenformat ermittelt
    // . durch , ersetzen
    Temperatur.replace(".", ",");
    lcd.print(Temperatur + "\337C ");
  }

  lcd.setCursor(0, 1);
  lcd.print(String(aktuell.day()) + ".");

  // Monatsnamen anzeigen
  lcd.print(" ");

  switch (aktuell.month())
  {
    case 1:
      lcd.print("Januar");
      break;
    case 2:
      lcd.print("Februar");
      break;
    case 3:
      lcd.print("M\341rz");
      break;
    case 4:
      lcd.print("April");
      break;
    case 5:
      lcd.print("Mai");
      break;
    case 6:
      lcd.print("Juni");
      break;
    case 7:
      lcd.print("Juli");
      break;
    case 8:
      lcd.print("August");
      break;
    case 9:
      lcd.print("September");
      break;
    case 10:
      lcd.print("Oktober");
      break;
    case 11:
      lcd.print("November");
      break;
    case 12:
      lcd.print("Dezember");
      break;
  }
  lcd.print(" ");

  lcd.print(String(aktuell.year()));
  lcd.setCursor(0, 2);

  // wenn Stunden < 10 -> führende 0 setzen
  if (aktuell.hour() < 10) lcd.print("0");
  lcd.print(String(aktuell.hour()));
  lcd.print(':');

  // wenn Minuten < 10 -> führende 0 setzen
  if (aktuell.minute() < 10) lcd.print("0");
  lcd.print(String(aktuell.minute()));

  if(SekundenAnzeigen)
  {
    lcd.print(':');

    // wenn Sekunden < 10 -> führende 0 setzen
    if (aktuell.second() < 10) lcd.print("0");
    lcd.print(String(aktuell.second()));
  }

  // Steuerung der Hintergrundbeleuchtung
  if(aktuell.hour() == ZeitBeleuchtungAus) lcd.setBacklight(false);
  if(aktuell.hour() == ZeitBeleuchtungEin) lcd.setBacklight(true);

  if (WeckerEinAus) lcd.print(" Wecker ein");
  else lcd.print(" Wecker aus");

  /*
    Weckzeit formatieren -> führende 0 ergänzen
    4 mögliche Fälle
    Stunde < 10 Minute < 10
    Stunde < 10 Minute > 9
    Stunde > 10 Minute < 10
    Stunde > 10 Minute > 9
  */
  if (StundeWeckzeit < 10 && MinuteWeckzeit < 10)
  {
    Weckzeit = "0" + String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit < 10 && MinuteWeckzeit > 9)
  {
    Weckzeit = "0" + String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit > 9 && MinuteWeckzeit < 10)
  {
    Weckzeit = String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit > 9 && MinuteWeckzeit > 9)
  {
    Weckzeit = String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);
  }

  lcd.setCursor(0, 3);
  lcd.print("Weckzeit: " + Weckzeit);

  // führende 0 setzen
  if (aktuell.hour() < 10) Stunde = "0" + String(aktuell.hour());
  else Stunde = String(aktuell.hour());

  // führende 0 setzen
  if (aktuell.minute() < 10) Minute = "0" +  String(aktuell.minute());
  else Minute = String(aktuell.minute());

  // String zusammensetzen
  String aktuelleZeit = Stunde + ":" + Minute;

  if (aktuelleZeit == Weckzeit && aktuell.second() <  DauerWecksignal)
  {
    switch(Weckmelodie)
    {
      case 0:
        startPlayRtttl(Lautsprecher, TeDeum);
        while (updatePlayRtttl())
        {
          delay(1);
        }
        break;
      case 1:
        startPlayRtttl(Lautsprecher, FuerElise);
        while (updatePlayRtttl())
        {
          delay(1);
        }
        break;
      case 2:
        startPlayRtttl(Lautsprecher, OdeandieFreude);
        while (updatePlayRtttl())
        {
          delay(1);
        }
        break;
      case 3:
        startPlayRtttl(Lautsprecher, Bolero);
        while (updatePlayRtttl())
        {
          delay(1);
        }
        break;
      default:
        break;
    }
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

void loop()

{

String Stunde, Minute, Weckzeit;

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

// Stunde einstellen

if (WeckzeitStunde.update())

{

if (WeckzeitStunde.read() == LOW)

{

if (StundeWeckzeit >= 23) StundeWeckzeit = 0;

else StundeWeckzeit ++;

// Weckzeit Stunde an Position 0 in EEPROM schreiben

EEPROM.update(0, StundeWeckzeit);

}

// Minute einstellen

if (WeckzeitMinute.update())

{

if (WeckzeitMinute.read() == LOW)

{

if (MinuteWeckzeit >= 59) MinuteWeckzeit = 0;

else MinuteWeckzeit ++;

// Weckzeit Minute an Position 2 in EEPROM schreiben

EEPROM.update(2, MinuteWeckzeit);

}

// Wecker ein/aus

if (StatusWecker.update())

{

if (StatusWecker.read() == LOW)

{

WeckerEinAus = !WeckerEinAus;

// Status Wecker schreiben

if(WeckerEinAus) EEPROM.update(4, 1);

else EEPROM.update(4, 0);

}

// Wochentag, Datum und Zeit anzeigen

lcd.setCursor(0, 0);

Wochentag anzeigen

0 = Sonntag

1 = Montag

...

6 = Samstag

switch (aktuell.dayOfTheWeek())

{

case 0:

lcd.print("Sonntag ");

break;

case 1:

lcd.print("Montag ");

break;

case 2:

lcd.print("Dienstag ");

break;

case 3:

lcd.print("Mittwoch ");

break;

case 4:

lcd.print("Donnerstag");

break;

case 5:

lcd.print("Freitag ");

break;

case 6:

lcd.print("Samstag ");

break;

}

if(AnzeigeTemperatur)

{

// Temperatur ermitteln

String Temperatur = String(rtc.getTemperature(), 1);

// Wert wid im angelsächsisches Zahlenformat ermittelt

// . durch , ersetzen

Temperatur.replace(".", ",");

lcd.print(Temperatur + "\337C ");

}

lcd.setCursor(0, 1);

lcd.print(String(aktuell.day()) + ".");

// Monatsnamen anzeigen

lcd.print(" ");

switch (aktuell.month())

{

case 1:

lcd.print("Januar");

break;

case 2:

lcd.print("Februar");

break;

case 3:

lcd.print("M\341rz");

break;

case 4:

lcd.print("April");

break;

case 5:

lcd.print("Mai");

break;

case 6:

lcd.print("Juni");

break;

case 7:

lcd.print("Juli");

break;

case 8:

lcd.print("August");

break;

case 9:

lcd.print("September");

break;

case 10:

lcd.print("Oktober");

break;

case 11:

lcd.print("November");

break;

case 12:

lcd.print("Dezember");

break;

}

lcd.print(" ");

lcd.print(String(aktuell.year()));

lcd.setCursor(0, 2);

// wenn Stunden < 10 -> führende 0 setzen

if (aktuell.hour() < 10) lcd.print("0");

lcd.print(String(aktuell.hour()));

lcd.print(':');

// wenn Minuten < 10 -> führende 0 setzen

if (aktuell.minute() < 10) lcd.print("0");

lcd.print(String(aktuell.minute()));

if(SekundenAnzeigen)

{

lcd.print(':');

// wenn Sekunden < 10 -> führende 0 setzen

if (aktuell.second() < 10) lcd.print("0");

lcd.print(String(aktuell.second()));

}

// Steuerung der Hintergrundbeleuchtung

if(aktuell.hour() == ZeitBeleuchtungAus) lcd.setBacklight(false);

if(aktuell.hour() == ZeitBeleuchtungEin) lcd.setBacklight(true);

if (WeckerEinAus) lcd.print(" Wecker ein");

else lcd.print(" Wecker aus");

Weckzeit formatieren -> führende 0 ergänzen

4 mögliche Fälle

Stunde < 10 Minute < 10

Stunde < 10 Minute > 9

Stunde > 10 Minute < 10

Stunde > 10 Minute > 9

if (StundeWeckzeit < 10 && MinuteWeckzeit < 10)

{

Weckzeit = "0" + String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);

}

if (StundeWeckzeit < 10 && MinuteWeckzeit > 9)

{

Weckzeit = "0" + String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);

}

if (StundeWeckzeit > 9 && MinuteWeckzeit < 10)

{

Weckzeit = String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);

}

if (StundeWeckzeit > 9 && MinuteWeckzeit > 9)

{

Weckzeit = String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);

}

lcd.setCursor(0, 3);

lcd.print("Weckzeit: " + Weckzeit);

// führende 0 setzen

if (aktuell.hour() < 10) Stunde = "0" + String(aktuell.hour());

else Stunde = String(aktuell.hour());

// führende 0 setzen

if (aktuell.minute() < 10) Minute = "0" + String(aktuell.minute());

else Minute = String(aktuell.minute());

// String zusammensetzen

String aktuelleZeit = Stunde + ":" + Minute;

if (aktuelleZeit == Weckzeit && aktuell.second() < DauerWecksignal)

{

switch(Weckmelodie)

{

case 0:

startPlayRtttl(Lautsprecher, TeDeum);

while (updatePlayRtttl())

{

delay(1);

}

break;

case 1:

startPlayRtttl(Lautsprecher, FuerElise);

while (updatePlayRtttl())

{

delay(1);

}

break;

case 2:

startPlayRtttl(Lautsprecher, OdeandieFreude);

while (updatePlayRtttl())

{

delay(1);

}

break;

case 3:

startPlayRtttl(Lautsprecher, Bolero);

while (updatePlayRtttl())

{

delay(1);

}

break;

default:

break;

}

Wecker mit Fernbedienung

Die zuvor eingestellte Weckzeit in Stunden und Minuten und der Zustand des Weckers (ein/aus) werden auf dem internen Speicher eines Arduinos gespeichert.

⇒EEPROM

Benötigte Bauteile

⇒Infrarot-Empfänger mit Keyes-Fernbedienung
alternativ eine ⇒andere Fernbedienung
⇒4-zeiliges LCD mit I²C-Schnittstelle
⇒RTC-Modul DS3231
Lautsprecher
Leitungsdrähte

Der Schaltplan

(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)
Die weiße LED ist optional.

Das Programm

Einstellungen

Wenn du das Programm zum ersten Mal startest, sind alle Werte im EEPROM auf 0 gesetzt. Mit diesem Programm kannst du die Werte anzeigen:

#include "EEPROM.h"

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  for (int i = 0; i < 12; i++)
  {
    Serial.println(EEPROM.read(i));
  }
}

void loop()
{
  // bleibt leer, Programm wird nur einmal ausgeführt
}

#include "EEPROM.h"

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

for (int i = 0; i < 12; i++)

{

Serial.println(EEPROM.read(i));

}

void loop()

{

// bleibt leer, Programm wird nur einmal ausgeführt

}

Alle Werte auf 0 setzen:

#include "EEPROM.h"

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  for (int i = 0; i < 12; i++)
  {
    EEPROM.write(i, 0);
  }

  // Zufallszahlen lesen
  for (int i = 0; i < 12; i++)
  {
    Serial.println(EEPROM.read(i));
  }
}

void loop()
{
  // bleibt leer, Programm wird nur einmal ausgeführt
}

#include "EEPROM.h"

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

for (int i = 0; i < 12; i++)

{

EEPROM.write(i, 0);

}

// Zufallszahlen lesen

for (int i = 0; i < 12; i++)

{

Serial.println(EEPROM.read(i));

}

void loop()

{

// bleibt leer, Programm wird nur einmal ausgeführt

}

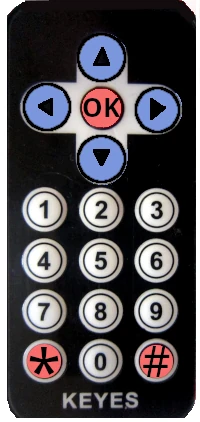

Die Tasten der Fernbedienung verändern die Einstellungen und schreiben sie neu.

nach oben: eine Stunde vorwärts
nach unten: eine Stunde zurück
nach rechts: eine Minute weiter
nach links: eine Minute zurück
OK: Wecker ein- oder ausschalten
# Hintergrundbeleuchtung ausschalten
* Hintergrundbeleuchtung einschalten
1: Melodie TeDeum
2: Melodie FuerElise
3: Melodie OdeandieFreude
4: Melodie Bolero
0: Licht ein-/ausschalten
9: Anzeige der Sekunden ein/aus

Bibliotheken und Variable

Anzeige der Sekunden ein/aus
SekundenAnzeigen true/false
Dauer des Wecksignals in Sekunden
DauerWecksignal
zusätzliches Licht zum Wecksignal (optional)
LichtWecker true/false

Wenn Tasten auf der Fernbedienung gedrückt werden, kann es zu kurzen zeitlichen Verzögerungen kommen. Diese werden aber bei der nächsten Abfrage des RTC-Moduls korrigiert.

Solange die Weckmelodie abgespielt wird, bleibt die Sekundenanzeige stehen. Anschließend wird wieder der aktuelle Wert angezeigt.

#include "RTClib.h"
#include "LCDIC2.h"
#include "EEPROM.h"
#include "IRremote.hpp"
#include "PlayRtttl.hpp"

// der Pin, an dem der Infrarot-Empfänger angeschlossen ist
#define EmpfaengerPin 8
#define Lautsprecher 5
#define LED 6

// 4-zeiliges LCD
LCDIC2 lcd(0x27, 20, 4);

// Name des RTC-Moduls
RTC_DS3231 rtc;

// Beginn der Weckzeit
int StundeWeckzeit = 7;
int MinuteWeckzeit = 0;

// Standardwerte werden durch EEPROM überschrieben
bool SekundenAnzeigen = true;
int DauerWecksignal = 10;
bool WeckerEinAus = true;
bool LichtWecker = true;
bool LichtEinschalten = true;
bool AnzeigeTemperatur = true;
int Weckmelodie = 0;

// 0
char TeDeum[] =
"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1
char FuerElise[] =
"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2
char OdeandieFreude[] =
"Ode_an_die_Freude:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3
char Bolero[] =
"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g,16g,16f,16e,16d,16e,16f,16g,16a,g,g,";

#include "RTClib.h"

#include "LCDIC2.h"

#include "EEPROM.h"

#include "IRremote.hpp"

#include "PlayRtttl.hpp"

// der Pin, an dem der Infrarot-Empfänger angeschlossen ist

#define EmpfaengerPin 8

#define Lautsprecher 5

#define LED 6

// 4-zeiliges LCD

LCDIC2 lcd(0x27, 20, 4);

// Name des RTC-Moduls

RTC_DS3231 rtc;

// Beginn der Weckzeit

int StundeWeckzeit = 7;

int MinuteWeckzeit = 0;

// Standardwerte werden durch EEPROM überschrieben

bool SekundenAnzeigen = true;

int DauerWecksignal = 10;

bool WeckerEinAus = true;

bool LichtWecker = true;

bool LichtEinschalten = true;

bool AnzeigeTemperatur = true;

int Weckmelodie = 0;

// 0

char TeDeum[] =

"Te_Deum:d=4,o=5,b=63:8c,8f,16f,16g,8a,8f,c6,8a,8a,8a#,16c6,16a#,16a,16a#,8c6,16g,16f,16g,16a,8g";

// 1

char FuerElise[] =

"Elise:d=8,o=5,b=125:32p,e6,d#6,e6,d#6,e6,b,d6,c6,4a.,32p,c,e,a,4b.,32p,e,g#,b,4c.6,32p,e,e6,d#6,e6,d#6,e6,b,d6,c6,4a";

// 2

char OdeandieFreude[] =

"Ode_an_die_Freude:d=4,o=6,b=100:a5,a5,a_5,c,c,a_5,a5,g5,f5,f5,g5,a5,a.5,8g5,2g5,";

// 3

char Bolero[] =

"Bolero:d=4,o=5,b=80:c6,8c6,16b,16c6,16d6,16c6,16b,16a,8c6,16c6,16a,c6,8c6,16b,16c6,16a,16g,16e,16f,2g,16g,16f,16e,16d,16e,16f,16g,16a,g,g,";

Der setup-Teil

void setup()
{
  // Infrarot-Empfänger starten
  IrReceiver.begin(EmpfaengerPin);

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial) {;}
  delay(1000);

  rtc.begin();
  /*
    wenn Datum und Zeit nicht korrekt -> Datum/Zeit setzen
    Jahr, Monat, Tag, Stunde, Minute, Sekunde
    keine führende 0 setzen
    rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));
  */
  // rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));

  // Zeitpunkt des Kompilierens als aktuelle Zeit setzen
  // rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  // LCD starten
  lcd.begin();

  // Cursor "verstecken"
  lcd.setCursor(false);

  // Weckzeit Stunde/Minute aus EEPROM lesen
  StundeWeckzeit = EEPROM.read(0);
  MinuteWeckzeit = EEPROM.read(2);

  // Status der Weckzeit lesen ein/aus
  WeckerEinAus = EEPROM.read(4);

  // Status der Weckzeit lesen ein/aus
  Weckmelodie = EEPROM.read(8);

  // Status Sekunden anzeigen lesen
  SekundenAnzeigen = EEPROM.read(8);

  Serial.println(StundeWeckzeit);
  Serial.println(MinuteWeckzeit);
  Serial.println(WeckerEinAus);
  Serial.println(Weckmelodie);
  Serial.println(SekundenAnzeigen);
}

void setup()

{

// Infrarot-Empfänger starten

IrReceiver.begin(EmpfaengerPin);

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial) {;}

delay(1000);

rtc.begin();

wenn Datum und Zeit nicht korrekt -> Datum/Zeit setzen

Jahr, Monat, Tag, Stunde, Minute, Sekunde

keine führende 0 setzen

rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));

// rtc.adjust(DateTime(2025, 4, 14, 16, 42, 30));

// Zeitpunkt des Kompilierens als aktuelle Zeit setzen

// rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

// LCD starten

lcd.begin();

// Cursor "verstecken"

lcd.setCursor(false);

// Weckzeit Stunde/Minute aus EEPROM lesen

StundeWeckzeit = EEPROM.read(0);

MinuteWeckzeit = EEPROM.read(2);

// Status der Weckzeit lesen ein/aus

WeckerEinAus = EEPROM.read(4);

// Status der Weckzeit lesen ein/aus

Weckmelodie = EEPROM.read(8);

// Status Sekunden anzeigen lesen

SekundenAnzeigen = EEPROM.read(8);

Serial.println(StundeWeckzeit);

Serial.println(MinuteWeckzeit);

Serial.println(WeckerEinAus);

Serial.println(Weckmelodie);

Serial.println(SekundenAnzeigen);

}

Der loop-Teil

Die Tastencodes beziehen sich auf die Keyes-Fernbedienung. Wenn du eine andere Fernbedienung verwendest, musst du die ⇒Tastencodes anpassen.

Wenn der Druck auf die Taste der Fernbedienung zu schnell hintereinander registriert wird, kannst du in Zeile 14 die Zeit für delay etwas erhöhen.

void loop()
{
  String Stunde, Minute, Weckzeit;

  // aktuelle Zeit lesen
  DateTime aktuell = rtc.now();

  if (IrReceiver.decode())
  {
    // resume -> nächsten Wert lesen
    IrReceiver.resume();
    if (IrReceiver.decodedIRData.command >= 0 && IrReceiver.decodedIRData.command < 95)
    {
      delay(200);

      // Pfeil oben -> Stunden ++
      if (IrReceiver.decodedIRData.command == 70)
      {
        if (StundeWeckzeit >= 23) StundeWeckzeit = 0;
        else StundeWeckzeit ++;

        // Weckzeit Stunde an Position 0 in EEPROM schreiben
        EEPROM.update(0, StundeWeckzeit);
      }

      // Pfeil unten Stunden --
      if (IrReceiver.decodedIRData.command == 21)
      {
        if (StundeWeckzeit == 0) StundeWeckzeit = 23;
        else StundeWeckzeit --;

        // Weckzeit Stunde an Position 0 in EEPROM schreiben
        EEPROM.update(0, StundeWeckzeit);
      }

      // Pfeil rechts -> Minuten ++
      if (IrReceiver.decodedIRData.command == 67)
      {
        if (MinuteWeckzeit >= 59)
        {
          MinuteWeckzeit = 0;
          StundeWeckzeit ++;
          EEPROM.update(0, StundeWeckzeit);
        }
        else MinuteWeckzeit ++;

        // Weckzeit Stunde an Position 0 in EEPROM schreiben
        EEPROM.update(2, MinuteWeckzeit);
      }

      // Pfeil links -> Minuten --
      if (IrReceiver.decodedIRData.command == 68)
      {
        if (MinuteWeckzeit == 0)
        {
          MinuteWeckzeit = 59;
          StundeWeckzeit --;
          EEPROM.update(0, StundeWeckzeit);
        }
        else MinuteWeckzeit --;

        // Weckzeit Stunde an Position 0 in EEPROM schreiben
        EEPROM.update(2, MinuteWeckzeit);
      }

      // OK -> Wecker ein/aus
      if (IrReceiver.decodedIRData.command == 64)
      {
        WeckerEinAus = !WeckerEinAus;

        // Status Wecker schreiben
        if(WeckerEinAus) EEPROM.update(4, 1);
        else EEPROM.update(4, 0);
      }

      // # -> Hintergrundbeleuchtung aus
      if (IrReceiver.decodedIRData.command == 74) lcd.setBacklight(false);

      // * -> Hintergrundbeleuchtung ein
      if (IrReceiver.decodedIRData.command == 66) lcd.setBacklight(true);

      // 1 -> Melodie TedDeum
      if (IrReceiver.decodedIRData.command == 22)
      {
        Weckmelodie = 0;
        EEPROM.update(6, 0);
      }

      // 2 -> Melodie FuerElise
      if (IrReceiver.decodedIRData.command == 25)
      {
        Weckmelodie = 1;
        EEPROM.update(6, 1);
      }

      // 3 -> Melodie OdeandieFreude
      if (IrReceiver.decodedIRData.command == 13)
      {
        Weckmelodie = 2;
        EEPROM.update(6, 2);
      }

      // 4 -> Melodie Bolero
      if (IrReceiver.decodedIRData.command == 12)
      {
        Weckmelodie = 3;
        EEPROM.update(6, 3);
      }

      // 0 Licht ein/aus
      if (IrReceiver.decodedIRData.command == 82)
      {
        if (LichtEinschalten)
        {
          analogWrite(LED, 200);
          LichtEinschalten =!LichtEinschalten;
        }

        else
        {
          analogWrite(LED, 0);
          LichtEinschalten =!LichtEinschalten;
        }
      }
    }
  }

  // Wochentag, Datum und Zeit anzeigen
  lcd.setCursor(0, 0);

  /*
    Wochentag anzeigen
    0 = Sonntag
    1 = Montag
    ...
    6 = Samstag
  */
  switch (aktuell.dayOfTheWeek())
  {
    case 0:
      lcd.print("Sonntag    ");
      break;
    case 1:
      lcd.print("Montag     ");
      break;
    case 2:
      lcd.print("Dienstag    ");
      break;
    case 3:
      lcd.print("Mittwoch    ");
      break;
    case 4:
      lcd.print("Donnerstag");
      break;
    case 5:
      lcd.print("Freitag     ");
      break;
    case 6:
      lcd.print("Samstag     ");
      break;
  }

  if(AnzeigeTemperatur)
  {
    // Temperatur ermitteln
    String Temperatur = String(rtc.getTemperature(), 1);

    // Wert wid im angelsächsisches Zahlenformat ermittelt
    // . durch , ersetzen
    Temperatur.replace(".", ",");
    lcd.print(Temperatur + "\337C ");
  }

  lcd.setCursor(0, 1);
  lcd.print(String(aktuell.day()) + ".");

  // Monatsnamen anzeigen
  lcd.print(" ");

  switch (aktuell.month())
  {
    case 1:
      lcd.print("Januar");
      break;
    case 2:
      lcd.print("Februar");
      break;
    case 3:
      lcd.print("M\341rz");
      break;
    case 4:
      lcd.print("April");
      break;
    case 5:
      lcd.print("Mai");
      break;
    case 6:
      lcd.print("Juni");
      break;
    case 7:
      lcd.print("Juli");
      break;
    case 8:
      lcd.print("August");
      break;
    case 9:
      lcd.print("September");
      break;
    case 10:
      lcd.print("Oktober");
      break;
    case 11:
      lcd.print("November");
      break;
    case 12:
      lcd.print("Dezember");
      break;
  }
  lcd.print(" ");

  lcd.print(String(aktuell.year()));
  lcd.setCursor(0, 2);

  // wenn Stunden < 10 -> führende 0 setzen
  if (aktuell.hour() < 10) lcd.print("0");
  lcd.print(String(aktuell.hour()));
  lcd.print(':');

  // wenn Minuten < 10 -> führende 0 setzen
  if (aktuell.minute() < 10) lcd.print("0");
  lcd.print(String(aktuell.minute()));

  if(SekundenAnzeigen)
  {
    lcd.print(':');

    // wenn Sekunden < 10 -> führende 0 setzen
    if (aktuell.second() < 10) lcd.print("0");
    lcd.print(String(aktuell.second()));
  }

  if (WeckerEinAus) lcd.print(" Wecker ein");
  else lcd.print(" Wecker aus");

  /*
    Weckzeit formatieren -> führende 0 ergänzen
    4 mögliche Fälle
    Stunde < 10 Minute < 10
    Stunde < 10 Minute > 9
    Stunde > 10 Minute < 10
    Stunde > 10 Minute > 9
  */
  if (StundeWeckzeit < 10 && MinuteWeckzeit < 10)
  {
    Weckzeit = "0" + String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit < 10 && MinuteWeckzeit > 9)
  {
    Weckzeit = "0" + String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit > 9 && MinuteWeckzeit < 10)
  {
    Weckzeit = String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);
  }

  if (StundeWeckzeit > 9 && MinuteWeckzeit > 9)
  {
    Weckzeit = String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);
  }

  lcd.setCursor(0, 3);
  lcd.print("Weckzeit: " + Weckzeit);

  // führende 0 setzen
  if (aktuell.hour() < 10) Stunde = "0" + String(aktuell.hour());
  else Stunde = String(aktuell.hour());

  // führende 0 setzen
  if (aktuell.minute() < 10) Minute = "0" +  String(aktuell.minute());
  else Minute = String(aktuell.minute());

  // String zusammensetzen
  String aktuelleZeit = Stunde + ":" + Minute;

    /*
    Weckzeit
    -> Melodie abspielen
    -> wenn Variable Lichtwecker gesetzt: LED einschalten
    -> LCD-Hintergrundbeleuchtung einschalten
  */

  if (aktuelleZeit == Weckzeit && aktuell.second() <  DauerWecksignal)
  {
    // 255 = maximaler Wert
    if (LichtWecker) analogWrite(LED, 255);
    lcd.setBacklight(true);
    switch(Weckmelodie)
    {
      case 1:
        playRtttlBlocking(Lautsprecher, TeDeum);
        break;
      case 2:
        playRtttlBlocking(Lautsprecher, FuerElise);
        break;
      case 3:
        playRtttlBlocking(Lautsprecher, OdeandieFreude);
        break;
      case 4:
        playRtttlBlocking(Lautsprecher, Bolero);
        break;
      default:
        break;
    }
    analogWrite(LED, 0);
    IrReceiver.begin(EmpfaengerPin);
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

300

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

void loop()

{

String Stunde, Minute, Weckzeit;

// aktuelle Zeit lesen

DateTime aktuell = rtc.now();

if (IrReceiver.decode())

{

// resume -> nächsten Wert lesen

IrReceiver.resume();

if (IrReceiver.decodedIRData.command >= 0 && IrReceiver.decodedIRData.command < 95)

{

delay(200);

// Pfeil oben -> Stunden ++

if (IrReceiver.decodedIRData.command == 70)

{

if (StundeWeckzeit >= 23) StundeWeckzeit = 0;

else StundeWeckzeit ++;

// Weckzeit Stunde an Position 0 in EEPROM schreiben

EEPROM.update(0, StundeWeckzeit);

}

// Pfeil unten Stunden --

if (IrReceiver.decodedIRData.command == 21)

{

if (StundeWeckzeit == 0) StundeWeckzeit = 23;

else StundeWeckzeit --;

// Weckzeit Stunde an Position 0 in EEPROM schreiben

EEPROM.update(0, StundeWeckzeit);

}

// Pfeil rechts -> Minuten ++

if (IrReceiver.decodedIRData.command == 67)

{

if (MinuteWeckzeit >= 59)

{

MinuteWeckzeit = 0;

StundeWeckzeit ++;

EEPROM.update(0, StundeWeckzeit);

}

else MinuteWeckzeit ++;

// Weckzeit Stunde an Position 0 in EEPROM schreiben

EEPROM.update(2, MinuteWeckzeit);

}

// Pfeil links -> Minuten --

if (IrReceiver.decodedIRData.command == 68)

{

if (MinuteWeckzeit == 0)

{

MinuteWeckzeit = 59;

StundeWeckzeit --;

EEPROM.update(0, StundeWeckzeit);

}

else MinuteWeckzeit --;

// Weckzeit Stunde an Position 0 in EEPROM schreiben

EEPROM.update(2, MinuteWeckzeit);

}

// OK -> Wecker ein/aus

if (IrReceiver.decodedIRData.command == 64)

{

WeckerEinAus = !WeckerEinAus;

// Status Wecker schreiben

if(WeckerEinAus) EEPROM.update(4, 1);

else EEPROM.update(4, 0);

}

// # -> Hintergrundbeleuchtung aus

if (IrReceiver.decodedIRData.command == 74) lcd.setBacklight(false);

// * -> Hintergrundbeleuchtung ein

if (IrReceiver.decodedIRData.command == 66) lcd.setBacklight(true);

// 1 -> Melodie TedDeum

if (IrReceiver.decodedIRData.command == 22)

{

Weckmelodie = 0;

EEPROM.update(6, 0);

}

// 2 -> Melodie FuerElise

if (IrReceiver.decodedIRData.command == 25)

{

Weckmelodie = 1;

EEPROM.update(6, 1);

}

// 3 -> Melodie OdeandieFreude

if (IrReceiver.decodedIRData.command == 13)

{

Weckmelodie = 2;

EEPROM.update(6, 2);

}

// 4 -> Melodie Bolero

if (IrReceiver.decodedIRData.command == 12)

{

Weckmelodie = 3;

EEPROM.update(6, 3);

}

// 0 Licht ein/aus

if (IrReceiver.decodedIRData.command == 82)

{

if (LichtEinschalten)

{

analogWrite(LED, 200);

LichtEinschalten =!LichtEinschalten;

}

else

{

analogWrite(LED, 0);

LichtEinschalten =!LichtEinschalten;

}

// Wochentag, Datum und Zeit anzeigen

lcd.setCursor(0, 0);

Wochentag anzeigen

0 = Sonntag

1 = Montag

...

6 = Samstag

switch (aktuell.dayOfTheWeek())

{

case 0:

lcd.print("Sonntag ");

break;

case 1:

lcd.print("Montag ");

break;

case 2:

lcd.print("Dienstag ");

break;

case 3:

lcd.print("Mittwoch ");

break;

case 4:

lcd.print("Donnerstag");

break;

case 5:

lcd.print("Freitag ");

break;

case 6:

lcd.print("Samstag ");

break;

}

if(AnzeigeTemperatur)

{

// Temperatur ermitteln

String Temperatur = String(rtc.getTemperature(), 1);

// Wert wid im angelsächsisches Zahlenformat ermittelt

// . durch , ersetzen

Temperatur.replace(".", ",");

lcd.print(Temperatur + "\337C ");

}

lcd.setCursor(0, 1);

lcd.print(String(aktuell.day()) + ".");

// Monatsnamen anzeigen

lcd.print(" ");

switch (aktuell.month())

{

case 1:

lcd.print("Januar");

break;

case 2:

lcd.print("Februar");

break;

case 3:

lcd.print("M\341rz");

break;

case 4:

lcd.print("April");

break;

case 5:

lcd.print("Mai");

break;

case 6:

lcd.print("Juni");

break;

case 7:

lcd.print("Juli");

break;

case 8:

lcd.print("August");

break;

case 9:

lcd.print("September");

break;

case 10:

lcd.print("Oktober");

break;

case 11:

lcd.print("November");

break;

case 12:

lcd.print("Dezember");

break;

}

lcd.print(" ");

lcd.print(String(aktuell.year()));

lcd.setCursor(0, 2);

// wenn Stunden < 10 -> führende 0 setzen

if (aktuell.hour() < 10) lcd.print("0");

lcd.print(String(aktuell.hour()));

lcd.print(':');

// wenn Minuten < 10 -> führende 0 setzen

if (aktuell.minute() < 10) lcd.print("0");

lcd.print(String(aktuell.minute()));

if(SekundenAnzeigen)

{

lcd.print(':');

// wenn Sekunden < 10 -> führende 0 setzen

if (aktuell.second() < 10) lcd.print("0");

lcd.print(String(aktuell.second()));

}

if (WeckerEinAus) lcd.print(" Wecker ein");

else lcd.print(" Wecker aus");

Weckzeit formatieren -> führende 0 ergänzen

4 mögliche Fälle

Stunde < 10 Minute < 10

Stunde < 10 Minute > 9

Stunde > 10 Minute < 10

Stunde > 10 Minute > 9

if (StundeWeckzeit < 10 && MinuteWeckzeit < 10)

{

Weckzeit = "0" + String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);

}

if (StundeWeckzeit < 10 && MinuteWeckzeit > 9)

{

Weckzeit = "0" + String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);

}

if (StundeWeckzeit > 9 && MinuteWeckzeit < 10)

{

Weckzeit = String(StundeWeckzeit) + ":0" + String(MinuteWeckzeit);

}

if (StundeWeckzeit > 9 && MinuteWeckzeit > 9)

{

Weckzeit = String(StundeWeckzeit) + ":" + String(MinuteWeckzeit);

}

lcd.setCursor(0, 3);

lcd.print("Weckzeit: " + Weckzeit);

// führende 0 setzen

if (aktuell.hour() < 10) Stunde = "0" + String(aktuell.hour());

else Stunde = String(aktuell.hour());

// führende 0 setzen

if (aktuell.minute() < 10) Minute = "0" + String(aktuell.minute());

else Minute = String(aktuell.minute());

// String zusammensetzen

String aktuelleZeit = Stunde + ":" + Minute;

Weckzeit

-> Melodie abspielen

-> wenn Variable Lichtwecker gesetzt: LED einschalten

-> LCD-Hintergrundbeleuchtung einschalten

if (aktuelleZeit == Weckzeit && aktuell.second() < DauerWecksignal)

{

// 255 = maximaler Wert

if (LichtWecker) analogWrite(LED, 255);

lcd.setBacklight(true);

switch(Weckmelodie)

{

case 1:

playRtttlBlocking(Lautsprecher, TeDeum);

break;

case 2:

playRtttlBlocking(Lautsprecher, FuerElise);

break;

case 3:

playRtttlBlocking(Lautsprecher, OdeandieFreude);

break;

case 4:

playRtttlBlocking(Lautsprecher, Bolero);

break;

default:

break;

}

analogWrite(LED, 0);

IrReceiver.begin(EmpfaengerPin);

}

Ziele des Projekts

Wecker mit Tastern

Funktionen der Bibliothek LCDIC2

Benötigte Bauteile

Der Schaltplan

Das Programm

Bibliotheken und Variablen

Der setup-Teil

Der loop-Teil

Wecker mit Fernbedienung

Benötigte Bauteile

Der Schaltplan

Das Programm

Einstellungen

Bibliotheken und Variable

Der setup-Teil

Der loop-Teil

Ähnliche Projekte
