UKW-Radio mit dem TEA5767-Modul – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

7 Minuten

Ziel des Projekts

Mit dem Radiomodul TEA5767 soll ein analoges Radio gebaut werden. Ein Tastenpad erledigt die Senderwahl, der gewählte Sender wird auf einem LCD angezeigt.
Außerdem kann der Sender auch über den Seriellen Monitor ausgewählt werden.

UKW-Sender

Je nach Sendegebiet musst du die empfangbaren Sender herausfinden. Auf der Seite bandscan.de findest du eine nach Bundesländern aufgeschlüsselte Liste:

Mecklenburg-Vorpommern

Rheinland-Pfalz&Saarland

Sachsen

Sachsen-Anhalt

Schleswig-Holstein&Hamburg

Thüringen

Benötigte Bauteile

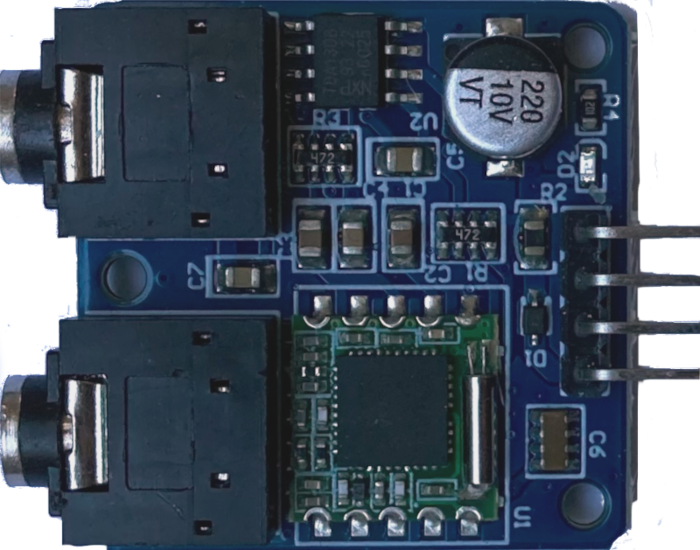

TEA5767-Radiomodul
4-zeiliges LCD mit I²C-Schnittstelle
Tastenpad
Leitungsdrähte

Schaltpläne

Arduino UNO

Wemos D1 Mini

ESP32-Wroom

Board installieren

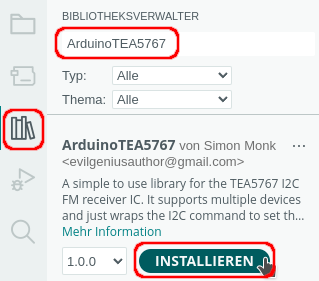

Benötigte Bibliotheken

Das Programm

⇒Arrays

Bibliotheken und Variablen

#include "TEA5767Radio.h"
#include "LCDIC2.h"

// 4-zeiliges Display
LCDIC2 lcd(0x27, 20, 4);

// String für die Eingabe im Seriellen Monitor
String Eingabe;

// Name des Radios
TEA5767Radio radio = TEA5767Radio();

/*
  Senderliste Raum Köln
  1Live 87,6
  bigFM 104.9
  Deutschlandfunk 89,1
  Radio Berg 99.7
  Radio Köln 107.1
  RPR1 103.5
  SWR1 92.4
  SWR3 94.8
  SWR4 97.4
  WDR2 98.6
  WDR3 95.9
  WDR4 90,7
  WDR5 88.0
*/

// Anzahl der Sender
#define Anzahl 5

// Variable für den gewählten Sender
int SenderNummer;

// Namen der Sender, je nach dem Empfangsgebiet anpassen
String Senderliste[Anzahl] =
{
 "WDR2 ", "1Live", "WDR4 ", "Radio Berg", "SWR3"
};

// Frequenzen der Sender, Dezimalpunkt beachten
float Frequenzliste[Anzahl]
{
  98.6, 87.6, 90.7, 99.7, 94.8
};

#include "TEA5767Radio.h"

#include "LCDIC2.h"

// 4-zeiliges Display

LCDIC2 lcd(0x27, 20, 4);

// String für die Eingabe im Seriellen Monitor

String Eingabe;

// Name des Radios

TEA5767Radio radio = TEA5767Radio();

Senderliste Raum Köln

1Live 87,6

bigFM 104.9

Deutschlandfunk 89,1

Radio Berg 99.7

Radio Köln 107.1

RPR1 103.5

SWR1 92.4

SWR3 94.8

SWR4 97.4

WDR2 98.6

WDR3 95.9

WDR4 90,7

WDR5 88.0

// Anzahl der Sender

#define Anzahl 5

// Variable für den gewählten Sender

int SenderNummer;

// Namen der Sender, je nach dem Empfangsgebiet anpassen

String Senderliste[Anzahl] =

{

"WDR2 ", "1Live", "WDR4 ", "Radio Berg", "SWR3"

};

// Frequenzen der Sender, Dezimalpunkt beachten

float Frequenzliste[Anzahl]

{

98.6, 87.6, 90.7, 99.7, 94.8

};

Der setup-Teil

void setup()
{
  Serial.begin(9600);

  // LCD starten
  lcd.begin();

  // Cursor "verstecken"
  lcd.setCursor(false);

  lcd.setCursor(0, 0);
  lcd.print("Sender mit Taste");
  lcd.setCursor(0, 1);
  lcd.print("w\341hlen");
}

void setup()

{

Serial.begin(9600);

// LCD starten

lcd.begin();

// Cursor "verstecken"

lcd.setCursor(false);

lcd.setCursor(0, 0);

lcd.print("Sender mit Taste");

lcd.setCursor(0, 1);

lcd.print("w\341hlen");

}

Der loop-Teil

void loop()
{
  // Tasten des Tastenpads abfragen
  SenderNummer = Tasterabfrage();

  // -1 -> keine Taste gedrückt
  if (SenderNummer !=-1)
  {
    // Namen und Frequenz des gewählten Senders anzeigen
    lcd.clear();
    radio.setFrequency(Frequenzliste[SenderNummer]);
    lcd.setCursor(0, 0);
    lcd.print("Sender: " + Senderliste[SenderNummer]);
    lcd.setCursor(0, 1);

    // . durch , ersetzen
    String Frequenz = String(Frequenzliste[SenderNummer]);
    Frequenz.replace(".", ",");
    lcd.print("Frequenz: " + Frequenz);
  }

  // auf serielle Eingabe warten
  while (Serial.available() > 0)
  {
    // Eingabe im Seriellen Monitor lesen
    String Eingabe = Serial.readStringUntil('\n');

    // Leerzeichen entfernen
    Eingabe.trim();

    // Eingabe in Großbuchstaben umwandeln
    // Groß- und Kleinschreibung der Eingabe möglich
    Eingabe.toUpperCase();

    // Eingabe abfragen -> Zählung beginnt mit 0
    if (Eingabe == "WDR2")
    {
      SenderNummer = 0;
    }

    if (Eingabe == "1LIVE")
    {
      SenderNummer = 1;
    }

    if (Eingabe == "WDR4")
    {
      SenderNummer = 2;
    }

    if (Eingabe == "RADIOBERG")
    {
      SenderNummer = 3;
    }

    if (Eingabe == "SWR3")
    {
      SenderNummer = 4;
    }

    // Namen und Frequenz des gewählten Senders anzeigen
    lcd.clear();
    radio.setFrequency(Frequenzliste[SenderNummer]);
    lcd.setCursor(0, 0);
    lcd.print("Sender: " + Senderliste[SenderNummer]);
    lcd.setCursor(0, 1);

    // . durch , ersetzen
    String Frequenz = String(Frequenzliste[SenderNummer]);
    Frequenz.replace(".", ",");
    lcd.print("Frequenz: " + Frequenz);
    Serial.println("Sender: " + Senderliste[SenderNummer]);
    Serial.println("Frequenz: " + Frequenz);
  }

  // String Eingabe leeren
  Eingabe = "";
}

void loop()

{

// Tasten des Tastenpads abfragen

SenderNummer = Tasterabfrage();

// -1 -> keine Taste gedrückt

if (SenderNummer !=-1)

{

// Namen und Frequenz des gewählten Senders anzeigen

lcd.clear();

radio.setFrequency(Frequenzliste[SenderNummer]);

lcd.setCursor(0, 0);

lcd.print("Sender: " + Senderliste[SenderNummer]);

lcd.setCursor(0, 1);

// . durch , ersetzen

String Frequenz = String(Frequenzliste[SenderNummer]);

Frequenz.replace(".", ",");

lcd.print("Frequenz: " + Frequenz);

}

// auf serielle Eingabe warten

while (Serial.available() > 0)

{

// Eingabe im Seriellen Monitor lesen

String Eingabe = Serial.readStringUntil('\n');

// Leerzeichen entfernen

Eingabe.trim();

// Eingabe in Großbuchstaben umwandeln

// Groß- und Kleinschreibung der Eingabe möglich

Eingabe.toUpperCase();

// Eingabe abfragen -> Zählung beginnt mit 0

if (Eingabe == "WDR2")

{

SenderNummer = 0;

}

if (Eingabe == "1LIVE")

{

SenderNummer = 1;

}

if (Eingabe == "WDR4")

{

SenderNummer = 2;

}

if (Eingabe == "RADIOBERG")

{

SenderNummer = 3;

}

if (Eingabe == "SWR3")

{

SenderNummer = 4;

}

// Namen und Frequenz des gewählten Senders anzeigen

lcd.clear();

radio.setFrequency(Frequenzliste[SenderNummer]);

lcd.setCursor(0, 0);

lcd.print("Sender: " + Senderliste[SenderNummer]);

lcd.setCursor(0, 1);

// . durch , ersetzen

String Frequenz = String(Frequenzliste[SenderNummer]);

Frequenz.replace(".", ",");

lcd.print("Frequenz: " + Frequenz);

Serial.println("Sender: " + Senderliste[SenderNummer]);

Serial.println("Frequenz: " + Frequenz);

}

// String Eingabe leeren

Eingabe = "";

}

Die Funktion Tasterabfrage

Das Tastenpad am Anschluss A0 gibt einen Wert zwischen 0 und 1023 (D1 0 bis 1024) zurück. Dieser Wert wird in der Variable Analogwert gespeichert. Je nach dem ermittelten Wert wird der Sender (Sendernummer) festgelegt. Leider verlaufen die die abgefragten Werte für den Arduino UNO und den D1 Mini sehr unterschiedlich.

Beim ESP32 gibt es eine Besonderheit: der ADC-Wandler arbeitet mit einer Auflösung von 12 Bit. Die digitalen Werte befinden sich zwischen 0 und 4095.

Arduino UNO

int Tasterabfrage()
{
  int Analogwert = analogRead(A0);

  // kurzes delay() -> doppelten Tastendruck so weit wie möglich verhindern
  delay(200);
  /*
     A0 gibt je nach Taster einen Wert aus
     über den Seriellen Monitor wird dieser Wert angezeigt
     und kann dann eventuell angepasst werden
  */
  // für die Anzeige des Werts Kommentarzeichen entfernen
  // Serial.println(Analogwert);
  switch (Analogwert)
  {
    // links
    case 0 ... 20:
      SenderNummer = 0;
      break;
    // oben
    case 30 ... 60:
      SenderNummer = 1;
      break;
    // unten
    case  70 ... 120:
      SenderNummer = 2;
      break;

    // rechts
    case 150 ... 200:
      SenderNummer = 3;
      break;

     // rechts außen
     case 300 ... 400:
      SenderNummer = 4;
      break;
    // keine Taste gedrückt
    default:
      return -1;
  }
  // gedrückte Taste zurückgeben
  return SenderNummer;
}

int Tasterabfrage()

{

int Analogwert = analogRead(A0);

// kurzes delay() -> doppelten Tastendruck so weit wie möglich verhindern

delay(200);

A0 gibt je nach Taster einen Wert aus

über den Seriellen Monitor wird dieser Wert angezeigt

und kann dann eventuell angepasst werden

// für die Anzeige des Werts Kommentarzeichen entfernen

// Serial.println(Analogwert);

switch (Analogwert)

{

// links

case 0 ... 20:

SenderNummer = 0;

break;

// oben

case 30 ... 60:

SenderNummer = 1;

break;

// unten

case 70 ... 120:

SenderNummer = 2;

break;

// rechts

case 150 ... 200:

SenderNummer = 3;

break;

// rechts außen

case 300 ... 400:

SenderNummer = 4;

break;

// keine Taste gedrückt

default:

return -1;

}

// gedrückte Taste zurückgeben

return SenderNummer;

}

D1 Mini

int Tasterabfrage()
{
  int Analogwert = analogRead(A0);

  // kurzes delay() -> doppelten Tastendruck so weit wie möglich verhindern
  delay(200);
  /*
     A0 gibt je nach Taster einen Wert aus
     über den Seriellen Monitor wird dieser Wert angezeigt
     und kann dann eventuell angepasst werden
  */
  Serial.println(Analogwert);
  switch (Analogwert)
  {
    // links
    case 0 ... 20:
      SenderNummer = 0;
      break;
    // oben
    case 30 ... 100:
      SenderNummer = 1;
      break;
    // unten
    case 120 ... 180:
      SenderNummer = 2;
      break;

    // rechts
    case 200 ... 300:
      SenderNummer = 3;
      break;

    // rechts außen
     case 500 ... 600:
      SenderNummer = 4;
      break;
    // keine Taste gedrückt
    default:
      return -1;
  }

  // gedrückte Taste zurückgeben
  return SenderNummer;
}

int Tasterabfrage()

{

int Analogwert = analogRead(A0);

// kurzes delay() -> doppelten Tastendruck so weit wie möglich verhindern

delay(200);

A0 gibt je nach Taster einen Wert aus

über den Seriellen Monitor wird dieser Wert angezeigt

und kann dann eventuell angepasst werden

Serial.println(Analogwert);

switch (Analogwert)

{

// links

case 0 ... 20:

SenderNummer = 0;

break;

// oben

case 30 ... 100:

SenderNummer = 1;

break;

// unten

case 120 ... 180:

SenderNummer = 2;

break;

// rechts

case 200 ... 300:

SenderNummer = 3;

break;

// rechts außen

case 500 ... 600:

SenderNummer = 4;

break;

// keine Taste gedrückt

default:

return -1;

}

// gedrückte Taste zurückgeben

return SenderNummer;

}

ESP32-Wroom

int Tasterabfrage()
{
  int Analogwert = analogRead(35);

  // kurzes delay() -> doppelten Tastendruck so weit wie möglich verhindern
  delay(200);
  /*
     A0 gibt je nach Taster einen Wert aus
     über den Seriellen Monitor wird dieser Wert angezeigt
     und kann dann eventuell angepasst werden
  */
  // Serial.println(Analogwert);
  switch (Analogwert)
  {
    // links
    case 0 ... 50:
      SenderNummer = 0;
      break;

    // oben
    case 0 ... 200:
      SenderNummer = 1;
      break;

    // unten
    case 300 ... 700:
      SenderNummer = 2;
      break;

    // rechts
    case 900 ... 1200:
      SenderNummer = 3;
      break;

    // rechts außen
     case 1800 ... 2500:
      SenderNummer = 4;
      break;

    // keine Taste gedrückt
    default:
      return -1;
  }

  // gedrückte Taste zurückgeben
  return SenderNummer;
}

int Tasterabfrage()

{

int Analogwert = analogRead(35);

// kurzes delay() -> doppelten Tastendruck so weit wie möglich verhindern

delay(200);

A0 gibt je nach Taster einen Wert aus

über den Seriellen Monitor wird dieser Wert angezeigt

und kann dann eventuell angepasst werden

// Serial.println(Analogwert);

switch (Analogwert)

{

// links

case 0 ... 50:

SenderNummer = 0;

break;

// oben

case 0 ... 200:

SenderNummer = 1;

break;

// unten

case 300 ... 700:

SenderNummer = 2;

break;

// rechts

case 900 ... 1200:

SenderNummer = 3;

break;

// rechts außen

case 1800 ... 2500:

SenderNummer = 4;

break;

// keine Taste gedrückt

default:

return -1;

}

// gedrückte Taste zurückgeben

return SenderNummer;

}
