Nimmt der Soundsensor ein Geräusch war, wird die LED eingeschaltet, beim nächsten Geräusch wird sie wieder ausgeschaltet.
Bildquelle: https://wiki.seeedstudio.com/Grove-Sound_Sensor/
So sieht es aus: Durch Klatschen wird die LED ein- und wieder ausgeschaltet
Benötigte Bauteile:
- LED
- Widerstand 220 Ω
- Groove Soundsensor
- Leitungsdrähte

Beachte die ⇒ Vorwiderstände verschiedener LEDs

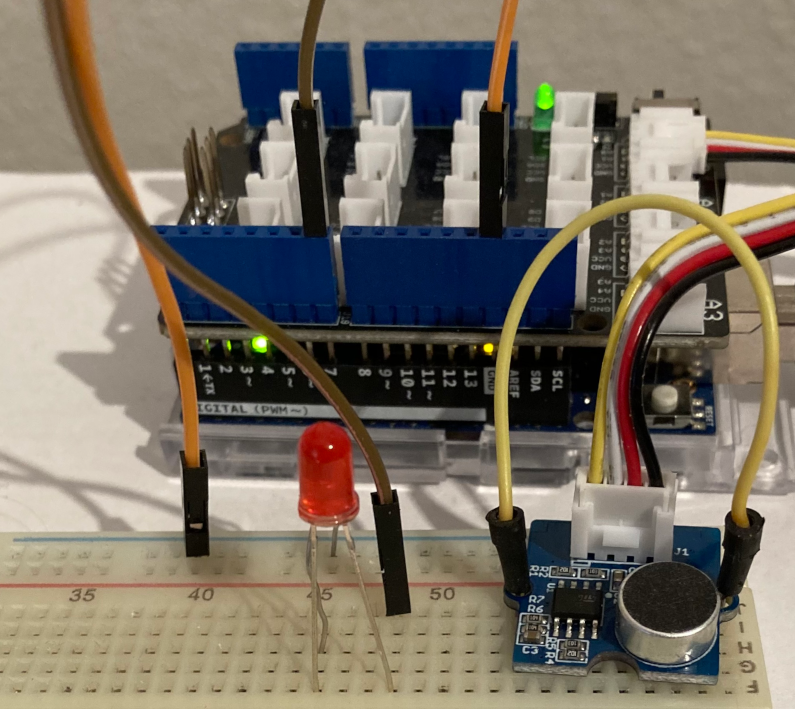

Der Aufbau: (der gelbe Leitungsdraht dient nur der Befestigung des Soundsensors)

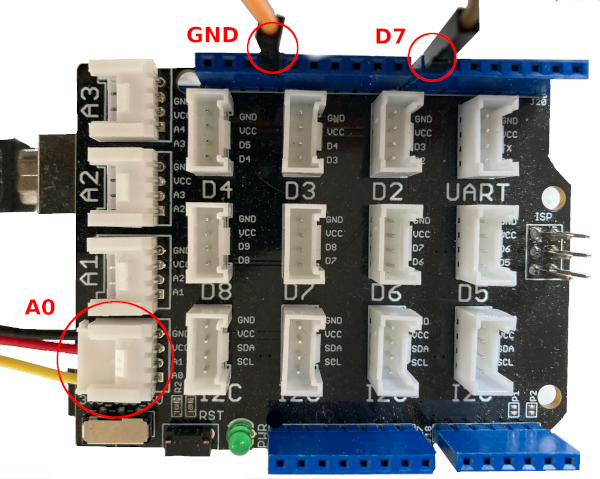

Wenn das Base-Shield nicht zur Verfügung steht oder ein Arduino in einem anderen Format verwendet wird, kann der Soundsensor auch direkt angeschlossen werden:
- rot — 5V
- schwarz — GND
- weiß — A1
- gelb — A0
Setze die Variablen:
1 2 3 4 5 6 7 8 9 10 11 | // analoger Pin Soundsensor int SOUNDSENSOR = A0; int LED = 7; // Status der LED: ein- oder ausgeschaltet // beim Start des Programms ausgeschaltet bool Status = false; // speichert den analogen Wert int AnalogWert; |

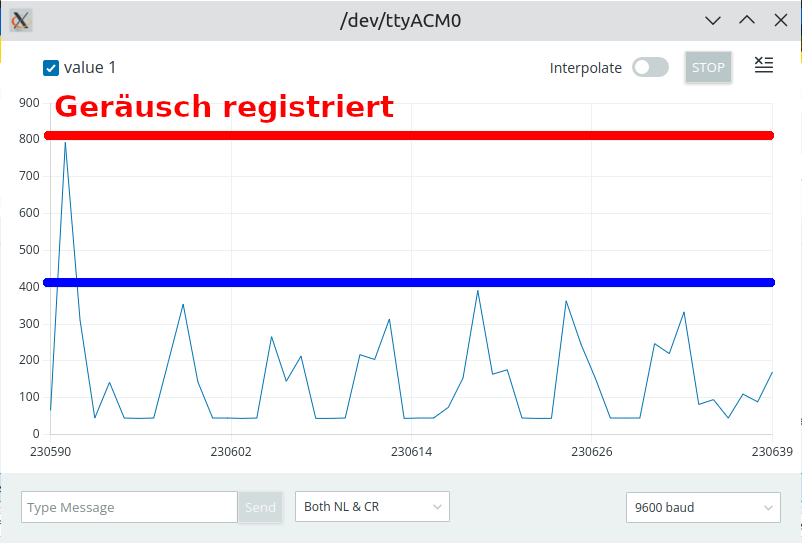

Mit Hilfe des ⇒ Seriellen Plotters kannst du herausfinden, wann der Soundsensor auf ein Geräusch reagieren soll.

Der setup- und der loop-Teil:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 | void setup () { pinMode(LED, OUTPUT ); Serial.begin(9600); } void loop () { int Sensorwert = analogRead(SOUNDSENSOR); // Grenzwert muss eventuell angepasst werden if (Sensorwert > 600) { // Zustand von Status umkehren // aus true wird false, aus false wird true Status = !Status; digitalWrite(LED, Status ); delay(200); } } |
