Alarmanlage mit dem Hall-Sensor KY-024 – Projekte für Arduino und ESP32-Mikrocontroller

Der Hall-Sensor KY-024 (49E) oder der Hall-Sensor KY-003 (3144) sollen als Alarmanlage funktionieren: Nähert sich ein Magnet dem Hall-Sensor, leuchtet die LED und ein Ton wird abgespielt.

So sieht es aus:

Benötigte Bauteile:

LED
Hall-Sensor KY-024 oder KY-003
Widerstand 220 Ω
Lautsprecher
Leitungsdrähte
kleiner Magnet

Info

Beachte die ⇒Vorwiderstände verschiedener LEDs

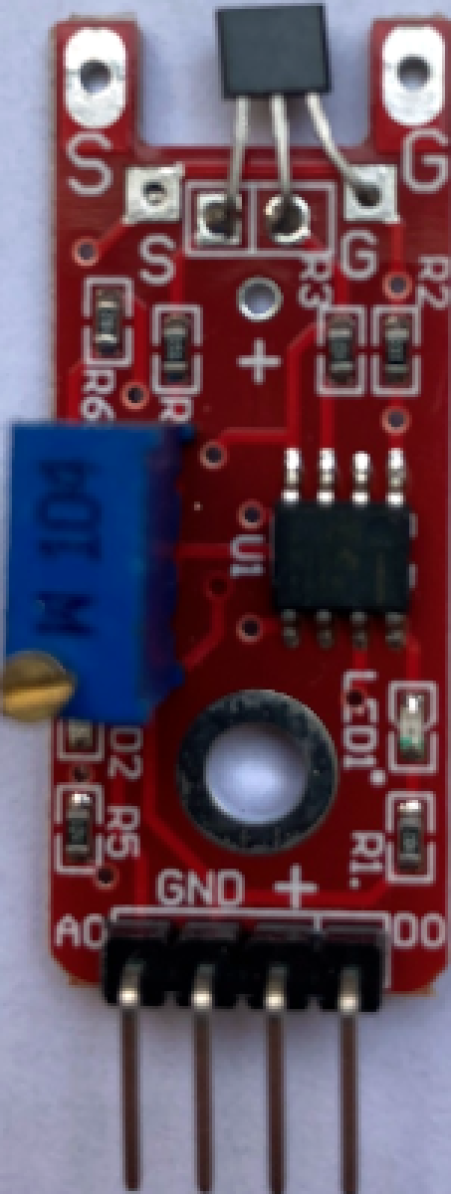

Der hier verwendete Hall-Sensor KY-024 ist ein unipolarer, non-latching Sensor. Er reagiert nur auf einen Pol des Magneten. Bei Entfernung des Magneten wird der Ausgangszustand wiederhergestellt.

Info

⇒Hall-Sensoren

Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

Im Unterschied zum Bewegungsmelder und zur Lichtschranke wird der Hall-Sensor von Strom durchflossen (HIGH), erst wenn ein Magnet in die Nähe kommt, wird LOW gelesen.

int LED = 7;
int MAGNETSENSOR = 6;
int LAUTSPRECHER = 8;

void setup()
{
  pinMode(LED, OUTPUT);
  pinMode(MAGNETSENSOR, INPUT_PULLUP);
}

int LED = 7;

int MAGNETSENSOR = 6;

int LAUTSPRECHER = 8;

void setup()

{

pinMode(LED, OUTPUT);

pinMode(MAGNETSENSOR, INPUT_PULLUP);

}

Im loop-Teil wird der Sensor gelesen und bei LOW die LED eingeschaltet.

void loop()
{
  digitalWrite(LED, LOW);
  int SensorLesen = digitalRead(MAGNETSENSOR);
  if (SensorLesen == LOW)
  {
    digitalWrite(LED, HIGH);
    tone(LAUTSPRECHER, 1000);
  }
  else
  {
    digitalWrite(LED, LOW);
    noTone(LAUTSPRECHER);
  }
}

void loop()

{

digitalWrite(LED, LOW);

int SensorLesen = digitalRead(MAGNETSENSOR);

if (SensorLesen == LOW)

{

digitalWrite(LED, HIGH);

tone(LAUTSPRECHER, 1000);

}

else

{

digitalWrite(LED, LOW);

noTone(LAUTSPRECHER);

}
