Bibliothek u8g2 – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

12 Minuten

Beispiele für unterstützte Displays

Typbezeichnung	0,91 Zoll SSD1306	0,96 Zoll SSD1306	1,3 Zoll SH1106	1,5 Zoll SH1107	1,54 Zoll SSD1309	2,08 Zoll SH1122	2,42 Zoll SSD1309

Format	128x32	128x64	128x64	128x128	128x64	256x64	128x64
Anschluss	I²C	I²C	I²C	I²C	I²C	I²C	SPI

🔗vollständige Liste der unterstützten Displays

⇒Anschluss eines OLED mit I²C an verschiedene Mikrocontroller

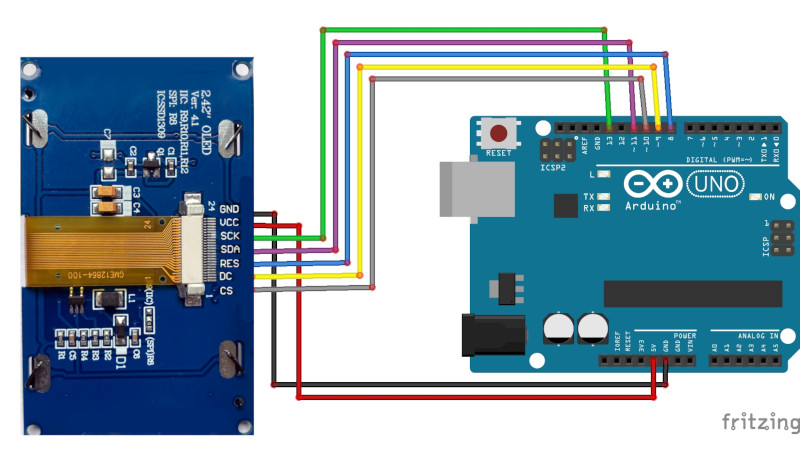

Pinbelegung eines OLED mit SPI UNO R3

GND -> GND
VCC -> 5V
SCK -> 13
SDA -> 11
RS -> 8
DC -> 9
CS -> 10

Benötigte Bibliothek

Bibliothek einbinden und Display initialisieren

Die verschiedenen OLEDs müssen je nach Typ unterschiedlich initialisiert werden:

0,91 Zoll mit I²C-Anschluss (SSD1306)
U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C oled(U8G2_R0);

0,96 Zoll mit I²C-Anschluss (SSD1306)
U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

1,3 Zoll mit I²C-Anschluss (SH1106)
U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

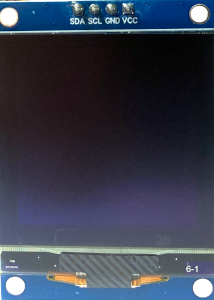

1,5 Zoll mit I²C-Anschluss (SH1107)
U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

1,54 Zoll mit I²C-Anschluss (CH116)
u8g2 stellt bis jetzt keinen eigenen Treiber zur Verfügung
🔗https://github.com/olikraus/u8g2/discussions/2031
U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);
oder:
U8G2_SSD1309_128X64_NONAME0_1_HW_I2C oled(U8G2_R0);

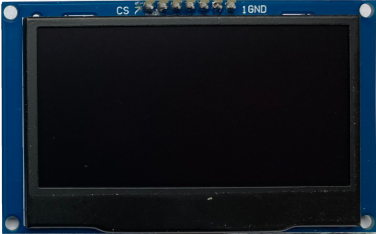

2,42 Zoll mit SPI-Anschluss (SSD1309)
U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

Für den ⇒Full Buffer Mode muss _1_ durch _F_ ersetzt werden.

#include "U8g2lib.h"

/*
  Typbezeichnung mit Bildschirmgröße in Pixeln
  1 = page buffer mode
  Hardware I2C/Hardware SPI
  Name des OLEDs
  Rotation R0 (keine)
*/
// 0,96 Zoll SSD1306
U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107
// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309
// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

#include "U8g2lib.h"

Typbezeichnung mit Bildschirmgröße in Pixeln

1 = page buffer mode

Hardware I2C/Hardware SPI

Name des OLEDs

Rotation R0 (keine)

// 0,96 Zoll SSD1306

U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107

// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309

// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

Hier sollen die Displays mit den Chipsätzen SSD1306, SH1106 und SH1107 und I²C-Anschluss betrachtet werden.
Die Bibliothek kennt zwei verschiedene Modi den Bildschirm anzusprechen:

Page buffer mode: langsam, wenig Speicherbedarf

Full buffer mode schnell, sehr hoher Speicherbedarf mit dem Hinweis Speicherplatz- und Stabilitätsprobleme beim UNO R3. Daher ist dieser Modus für den UNO R3 nicht geeignet.

Sie unterscheiden sich in der Initialisierung und in der Programmierung:

Page buffer mode (_1_ hinter NONAME)

/*
  Typbezeichnung mit Bildschirmgröße in Pixeln
  1 = page buffer mode, F = full screen buffer mode
  Hardware I2C/Hardware SPI
  Name des OLEDs
  Rotation R0 (keine)
*/
// 0,96 Zoll SSD1306
U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107
// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309/SH1106 Page Buffer
// U8G2_SSD1309_128X64_NONAME0_1_HW_I2C oled(U8G2_R0);
// oder:
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309
// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

Typbezeichnung mit Bildschirmgröße in Pixeln

1 = page buffer mode, F = full screen buffer mode

Hardware I2C/Hardware SPI

Name des OLEDs

Rotation R0 (keine)

// 0,96 Zoll SSD1306

U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107

// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309/SH1106 Page Buffer

// U8G2_SSD1309_128X64_NONAME0_1_HW_I2C oled(U8G2_R0);

// oder:

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309

// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

Full screen buffer mode (_F_ hinter NONAME)

// 0,96 Zoll SSD1306
U8G2_SSD1306_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106
// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107
// U8G2_SH1107_SEEED_128X128_F_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309/SH1106 Page Buffer
// U8G2_SSD1309_128X64_NONAME0_F_HW_I2C oled(U8G2_R0);
// oder:
// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309
// U8G2_SSD1309_128X64_NONAME2_F_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

// 0,96 Zoll SSD1306

U8G2_SSD1306_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106

// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107

// U8G2_SH1107_SEEED_128X128_F_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309/SH1106 Page Buffer

// U8G2_SSD1309_128X64_NONAME0_F_HW_I2C oled(U8G2_R0);

// oder:

// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309

// U8G2_SSD1309_128X64_NONAME2_F_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

Darstellung der Inhalte

Das Programm zeigt einen fortlaufenden Zähler bis 1000, springt dann auf 1 zurück.

Nach jeder Erhöhung des Zählers muss der Inhalt des Bildschirms mit clearDisplay gelöscht werden, dadurch flackert der Bildschirm.

Page buffer mode

#include "U8g2lib.h"

// 0,96 Zoll SSD1306
U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107
// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309/SH1106 Page Buffer
// U8G2_SSD1309_128X64_NONAME0_1_HW_I2C oled(U8G2_R0);
// oder:
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309
// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

int Zaehler = 1;

void setup()
{
  oled.begin();

  // Schriftart
  oled.setFont(u8g2_font_helvB12_tf);
}

void loop()
{
  oled.firstPage();
  do
  {
    oled.setCursor(5, 40);
    oled.print(Zaehler);
  }
  while (oled.nextPage());

  if (Zaehler >= 1000) Zaehler = 1;
  else Zaehler ++;

  delay(200);
  oled.clearDisplay();
}

#include "U8g2lib.h"

// 0,96 Zoll SSD1306

U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107

// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309/SH1106 Page Buffer

// U8G2_SSD1309_128X64_NONAME0_1_HW_I2C oled(U8G2_R0);

// oder:

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309

// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

int Zaehler = 1;

void setup()

{

oled.begin();

// Schriftart

oled.setFont(u8g2_font_helvB12_tf);

}

void loop()

{

oled.firstPage();

{

oled.setCursor(5, 40);

oled.print(Zaehler);

}

while (oled.nextPage());

if (Zaehler >= 1000) Zaehler = 1;

else Zaehler ++;

delay(200);

oled.clearDisplay();

}

Full buffer mode

Das Flackern des Bildschirms wird vermieden.

#include "U8g2lib.h"

// 0,96 Zoll SSD1306
U8G2_SSD1306_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106
// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107
// U8G2_SH1107_SEEED_128X128_F_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309/SH1106 Page Buffer
// U8G2_SSD1309_128X64_NONAME0_F_HW_I2C oled(U8G2_R0);
// oder:
// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309
// U8G2_SSD1309_128X64_NONAME2_F_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

int Zaehler = 1;

void setup()
{
  oled.begin();

  // Schriftart
  oled.setFont(u8g2_font_helvB12_tf);
}

void loop()
{
  oled.setCursor(5, 40);
  oled.print(Zaehler);

  if (Zaehler >= 1000) Zaehler = 1;
  else Zaehler ++;

  // Inhalt des Puffers senden, anschließend löschen
  oled.sendBuffer();
  oled.clearBuffer();
  delay(200);
}

#include "U8g2lib.h"

// 0,96 Zoll SSD1306

U8G2_SSD1306_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106

// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107

// U8G2_SH1107_SEEED_128X128_F_HW_I2C oled(U8G2_R0);

// 1,54 Zoll SSD1309/SH1106 Page Buffer

// U8G2_SSD1309_128X64_NONAME0_F_HW_I2C oled(U8G2_R0);

// oder:

// U8G2_SH1106_128X64_NONAME_F_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309

// U8G2_SSD1309_128X64_NONAME2_F_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

int Zaehler = 1;

void setup()

{

oled.begin();

// Schriftart

oled.setFont(u8g2_font_helvB12_tf);

}

void loop()

{

oled.setCursor(5, 40);

oled.print(Zaehler);

if (Zaehler >= 1000) Zaehler = 1;

else Zaehler ++;

// Inhalt des Puffers senden, anschließend löschen

oled.sendBuffer();

oled.clearBuffer();

delay(200);

}

Funktionen der Bibliothek u8g2

Schlüsselwort	Parameter	Aktion
begin();		OLED starten
getDisplayWidth();		Bildschirmbreite feststellen
getDisplayHeight();		Bildschirmhöhe feststellen
clearDisplay();		Bildschirm dunkel schalten
setdrawColor(Parameter)	0 → schwarz 1 → weiß	Zeichenfarbe festlegen
setContrast(Parameter)	0 ... 255	Kontrast einstellen
setDisplayRotation(U8G2_R*);	U8G2_R0 → 0 Grad U8G2_R1 → 90 Grad U8G2_R2 → 180 Grad U8G2_R3 → 270 Grad	Anzeige drehen
flipMode(Parameter);	0 → normale Ausrichtung 1 → 180 Grad drehen wirksam erst bei einer Rotation	Anzeige spiegeln (180 Grad)
home();		Cursor in die linke obere Ecke setzen
drawPixel(x-Achse, y-Achse)		einzelnen Pixel zeichnen
drawLine(StartX, StartX, EndeX, EndeY);		Linie zeichnen
drawHLine(StartX, StartY, Länge);		horizontale Linie zeichnen
drawVLine(StartX, StartY, Länge);		vertikale Linie zeichnen
drawFrame(StartX, StartY,, Breite, Höhe);		Rechteck zeichnen
drawRFrame(StartX, StartY, Breite, Höhe, Eckenradius);		abgerundetes Rechteck zeichnen
drawBox(StartX, StartY, Breite, Höhe);		ausgefülltes Rechteck zeichnen
drawCircle(MittelpunkX, MittelpunktY, Radius, Kreisausschnitt);	U8G2_DRAW_UPPER_RIGHT U8G2_DRAW_UPPER_LEFT U8G2_DRAW_LOWER_RIGHT U8G2_DRAW_LOWER_LEFT U8G2_DRAW_ALL	Kreis zeichnen Viertelkreis oben rechts Viertelkreis oben links Viertelkreis unten rechts Viertelkreis unten links voller Kreis
drawDisc(MittelpunkX, MittelpunktY, Radius);		Ausgefüllten Kreis zeichnen
drawEllipse(StartX, StartY, RadiusX, RadiusY);		Ellipse zeichnen
drawXBM(StartX, StartY, Breite, Höhe, Array_Bilddatei);		XBM-Bild anzeigen
setCursor(x-Achse, y-Achse);		Cursor setzen
setFont(Schriftart)	Beispiele für funktionierende Schriftarten: Schrifthöhe in Pixeln (px) 6px: u8g2_font_5x7_tr 7px: u8g2_font_torussansbold8_8r 8px: u8g2_font_ncenB08_tr 10px: u8g2_font_t0_15b_me 12px: u8g2_font_helvB12_tf 13px: u8g2_font_t0_22_te 14px: u8g2_font_helvB14_tf 17px: u8g2_font_timB18_tf 18px: u8g2_font_lubB18_tr 20px: u8g2_font_courB24_tf 23px: u8g2_font_timB24_tf 25px: u8g2_font_helvR24_tf 32px: u8g2_font_logisoso32_tf 42px: u8g2_font_fub42_tf 58px: u8g2_font_logisoso58_tf 62px: u8g2_font_logisoso62_tn	Schriftart
print("Text"); drawStr(StartX, StartY ,"Text");		Text schreiben
setFontDirection(Wert);	0 → normal ausgerichtet 1 → 90 ° gedreht 2 → 180 ° gedreht 3 → 270 ° gedreht	Schreibrichtung
enableUTF8Print();		Sonderzeichen anzeigen

Quelle: 🔗https://github.com/olikraus/u8g2/wiki/u8g2reference

weitere Schriftarten: 🔗https://github.com/olikraus/u8g2/wiki/fntlistall (abgerufen am 15.07.24)
Du musst ausprobieren, welche Schriftarten dargestellt werden können!

Grafische Inhalte

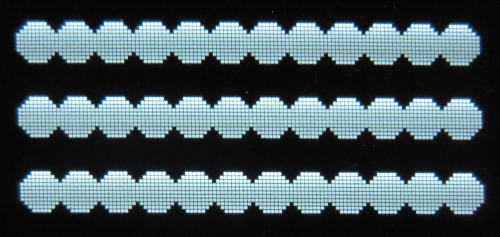

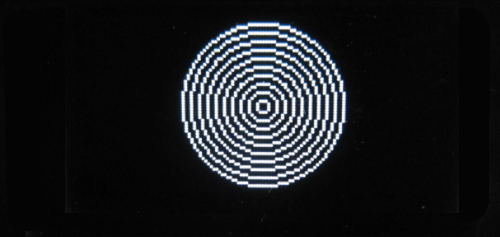

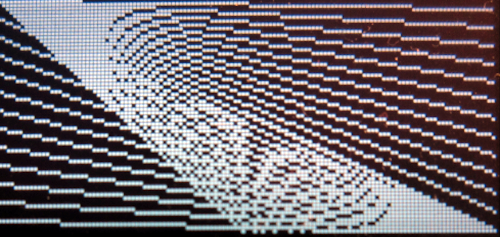

draw(XBM();	drawDisc();	drawCircle();	drawLine();

So sieht es auf dem 0,96 Zoll OLED aus:

So sieht es auf dem 2,42 Zoll OLED aus:

⇒XBM-Datei mit GIMP erstellen

#include "U8g2lib.h"

// 0,91 Zoll SSD1306
// U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C oled(U8G2_R0);

// 0,96 Zoll SSD1306
U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107
// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309
// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

// Bildschirmgröße
int BildschirmBreite = oled.getDisplayWidth();
int BildschirmHoehe = oled.getDisplayHeight();

// Smiley XBM erstellt mit GIMP
#define SmileyBreite 46
#define SmileyHoehe 45
static unsigned char Smiley[] =
{
   0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00, 0x00, 0xc0, 0xff, 0xff, 0x00, 0x00,
   0x00, 0xf0, 0x07, 0xf8, 0x03, 0x00, 0x00, 0xfc, 0x00, 0xc0, 0x0f, 0x00,
   0x00, 0x3e, 0x00, 0x00, 0x1f, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x7c, 0x00,
   0xc0, 0x07, 0x00, 0x00, 0xf8, 0x00, 0xe0, 0x01, 0x00, 0x00, 0xe0, 0x01,
   0xf0, 0x00, 0x00, 0x00, 0xc0, 0x03, 0x70, 0x00, 0x00, 0x00, 0x80, 0x03,
   0x38, 0x7e, 0x00, 0x80, 0x1f, 0x07, 0x38, 0xff, 0x00, 0xc0, 0x3f, 0x07,
   0x9c, 0xff, 0x01, 0xc0, 0x3f, 0x0e, 0x9c, 0xe7, 0x01, 0xc0, 0x39, 0x0e,
   0x8e, 0xc3, 0x01, 0xc0, 0x30, 0x1c, 0x8e, 0xe3, 0x01, 0xc0, 0x31, 0x1c,
   0x86, 0xf7, 0x01, 0xc0, 0x3b, 0x18, 0x87, 0xff, 0x01, 0xc0, 0x3f, 0x38,
   0x07, 0xff, 0x00, 0x80, 0x3f, 0x38, 0x03, 0x7e, 0x00, 0x80, 0x1f, 0x30,
   0x03, 0x00, 0x00, 0x00, 0x00, 0x30, 0x03, 0x00, 0x00, 0x00, 0x00, 0x30,
   0x03, 0x00, 0x00, 0x00, 0x00, 0x30, 0x03, 0x00, 0x00, 0x00, 0x00, 0x30,
   0x03, 0x00, 0x00, 0x00, 0x00, 0x30, 0x03, 0x00, 0x00, 0x00, 0x00, 0x30,
   0x07, 0x00, 0x00, 0x00, 0x00, 0x38, 0x07, 0x20, 0x00, 0x00, 0x01, 0x38,
   0x06, 0x70, 0x00, 0x80, 0x03, 0x18, 0x0e, 0xf0, 0x00, 0xc0, 0x01, 0x1c,
   0x0e, 0xe0, 0x03, 0xf0, 0x01, 0x1c, 0x1c, 0xc0, 0x3f, 0xfc, 0x00, 0x0e,
   0x1c, 0x80, 0xff, 0x7f, 0x00, 0x0e, 0x38, 0x00, 0xfc, 0x1f, 0x00, 0x07,
   0x38, 0x00, 0xc0, 0x03, 0x00, 0x07, 0x70, 0x00, 0x00, 0x00, 0x80, 0x03,
   0xf0, 0x00, 0x00, 0x00, 0xc0, 0x03, 0xe0, 0x01, 0x00, 0x00, 0xe0, 0x01,
   0xc0, 0x07, 0x00, 0x00, 0xf8, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x7c, 0x00,
   0x00, 0x3e, 0x00, 0x00, 0x1f, 0x00, 0x00, 0xfc, 0x00, 0xc0, 0x0f, 0x00,
   0x00, 0xf0, 0x07, 0xf8, 0x03, 0x00, 0x00, 0xc0, 0xff, 0xff, 0x00, 0x00,
   0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00
};

// Schneemann XBM erstellt mit GIMP
#define SchneemannBreite 28
#define SchneemannHoehe 62
static unsigned char Schneemann[] =
{
   0x00, 0xf0, 0x01, 0x00, 0x00, 0xfc, 0x07, 0x00, 0x00, 0x0e, 0x06, 0x00,
   0x00, 0x06, 0x0c, 0x00, 0x00, 0x02, 0x08, 0x00, 0x00, 0x03, 0x18, 0x00,
   0x00, 0x03, 0x18, 0x00, 0x00, 0x03, 0x18, 0x00, 0x00, 0x03, 0x38, 0x00,
   0xe0, 0xff, 0xff, 0x03, 0x00, 0xfe, 0x0f, 0x00, 0x00, 0x0f, 0x1e, 0x00,
   0x80, 0x03, 0x1c, 0x00, 0x80, 0x01, 0x38, 0x00, 0xc0, 0x19, 0x37, 0x00,
   0xc0, 0x1c, 0x37, 0x00, 0xc0, 0x18, 0x27, 0x00, 0xc0, 0x00, 0x20, 0x00,
   0xc0, 0x08, 0x21, 0x00, 0xc0, 0xf9, 0x31, 0x00, 0xc0, 0xf1, 0x38, 0x00,
   0x80, 0x03, 0x38, 0x00, 0x80, 0x07, 0x1c, 0x00, 0x00, 0x1f, 0x0f, 0x00,
   0x00, 0xfc, 0x07, 0x00, 0x00, 0xfc, 0x03, 0x04, 0x00, 0xff, 0x0f, 0x06,
   0x80, 0x07, 0x1e, 0x06, 0xc0, 0x03, 0x3c, 0x03, 0xe0, 0x00, 0x70, 0x03,
   0xf0, 0x00, 0xf0, 0x01, 0x70, 0x00, 0xe0, 0x00, 0x38, 0x00, 0xc0, 0x01,
   0x38, 0xf0, 0xc0, 0x01, 0x18, 0xf0, 0xe0, 0x01, 0x18, 0xf0, 0xb0, 0x01,
   0x0c, 0x70, 0x30, 0x03, 0x0c, 0x00, 0x18, 0x03, 0x0c, 0x00, 0x18, 0x03,
   0x0e, 0x00, 0x08, 0x07, 0x06, 0x00, 0x0f, 0x06, 0x06, 0x00, 0x0f, 0x06,
   0x06, 0x30, 0x06, 0x06, 0x06, 0x70, 0x00, 0x06, 0x06, 0xf0, 0x00, 0x06,
   0x06, 0xf0, 0x00, 0x06, 0x0e, 0x60, 0x00, 0x07, 0x0c, 0x00, 0x00, 0x03,
   0x0c, 0x00, 0x00, 0x03, 0x0c, 0x00, 0x00, 0x03, 0x0c, 0x00, 0x00, 0x03,
   0x18, 0x00, 0x80, 0x01, 0x38, 0x60, 0xc0, 0x01, 0x38, 0xf0, 0xc0, 0x01,
   0x78, 0xf0, 0xe0, 0x00, 0xf0, 0xf0, 0xf0, 0x00, 0xf0, 0x00, 0x70, 0x00,
   0xe0, 0x03, 0x7c, 0x00, 0xe0, 0x07, 0x3e, 0x00, 0xe0, 0xff, 0x3f, 0x00,
   0xc0, 0xff, 0x1f, 0x00, 0x00, 0x00, 0x00, 0x00
};

void setup()
{
  // Zufallsgenerator starten
  randomSeed(A0);

  // Display starten
  oled.begin();

  // Kontrast maximal 255
  oled.setContrast(200);
}

void loop()
{
  // Farbe weiß
  oled.setDrawColor(1);

  // Smiley
  oled.firstPage();
  do
  {
    oled.drawXBM(40, 10, SmileyBreite, SmileyHoehe, Smiley);
  }
  while (oled.nextPage());
  delay(2000);

  // Schneemann
  oled.firstPage();
  do
  {
    oled.drawXBM(50, 1, SchneemannBreite, SchneemannHoehe, Schneemann);
  }
  while (oled.nextPage());
  delay(2000);

  // Pixelmuster
  oled.firstPage();
  do
  {
    for (int i = 0; i < 500; i++)
    {
      int x = random(1, BildschirmBreite);
      int y = random(1, BildschirmHoehe);
      oled.drawPixel(x, y);
    }
  }
  while (oled.nextPage());
  delay(2000);

  oled.setFont(u8g2_font_unifont_t_symbols);

  // Text horizontal
  oled.firstPage();
  do
  {
    oled.setFontDirection(0);
    oled.setCursor(2, BildschirmHoehe / 2);
    oled.print("Text");
  }
  while (oled.nextPage());
  delay(2000);

  // Text 90 Grad gedreht
  oled.firstPage();
  do
  {
    oled.setFontDirection(1);
    oled.setCursor(BildschirmBreite / 2, 2);
    oled.print("Text");
  }
  while (oled.nextPage());
  delay(2000);

  // Text 180 Grad gedreht
  oled.firstPage();
  do
  {
    oled.setFontDirection(2);
    oled.setCursor(BildschirmBreite - 2, BildschirmHoehe / 2);
    oled.print("Text");
  }
  while (oled.nextPage());
  delay(2000);

  // Text 270 Grad gedreht
  oled.firstPage();
  do
  {
    oled.setFontDirection(3);
    oled.setCursor(BildschirmBreite / 2,  BildschirmHoehe - 2);
    oled.print("Text");
  }
  while (oled.nextPage());
  delay(2000);

  // Kreise
  oled.firstPage();
  do
  {
    for (int i = 2; i < BildschirmHoehe / 2; i += 3)
    {
      oled.drawCircle(BildschirmBreite / 2, BildschirmHoehe / 2, i);
    }
  }
  while (oled.nextPage());
  delay(2000);

  // Rahmen
  oled.firstPage();
  do
  {
    for (int i = 2; i < BildschirmHoehe; i += 4)
    {
      oled.drawFrame(0, 0, i, i);
    }
  }
  while (oled.nextPage());
  delay(2000);

  // vertikale Linie
  oled.firstPage();
  do
  {
    for (int i = 0; i < BildschirmBreite; i += 4)
    {
      oled.drawVLine(i, 0, BildschirmBreite - 1);
    }
  }
  while (oled.nextPage());
  delay(2000);

  // horizontale Linie
  oled.firstPage();
  do
  {
    for (int i = 0; i < BildschirmHoehe; i += 4)
    {
      oled.drawHLine(0, i, BildschirmBreite - 1);
    }
  }
  while (oled.nextPage());
  delay(2000);

  // ausgefüllte Kreise
  oled.firstPage();
  do
  {
    int Radius = 5;
    int StartX = 10;
    int StartY = 10;
    while (StartX < BildschirmBreite - Radius)
    {
      for (int i = StartY; i < BildschirmBreite - Radius; i += 20)
      {
        oled.drawDisc(StartX, i, Radius);
      }
      StartX += 10;
    }
  }
  while (oled.nextPage());
  delay(2000);

  // Linien
  oled.firstPage();
  do
  {
    for (int i = 0; i < BildschirmBreite; i += 5)
    {
      oled.drawLine(0, i, 128, 64);
    }
    for (int i = BildschirmBreite; i > 0; i -= 5)
    {
      oled.drawLine(BildschirmBreite, i, 0, 0);
    }
  }
  while (oled.nextPage());
  delay(2000);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

#include "U8g2lib.h"

// 0,91 Zoll SSD1306

// U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C oled(U8G2_R0);

// 0,96 Zoll SSD1306

U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,5 Zoll SH1107

// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309

// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(U8G2_R0, 10, 9, 8);

// Bildschirmgröße

int BildschirmBreite = oled.getDisplayWidth();

int BildschirmHoehe = oled.getDisplayHeight();

// Smiley XBM erstellt mit GIMP

#define SmileyBreite 46

#define SmileyHoehe 45

static unsigned char Smiley[] =

{

0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00, 0x00, 0xc0, 0xff, 0xff, 0x00, 0x00,

0x00, 0xf0, 0x07, 0xf8, 0x03, 0x00, 0x00, 0xfc, 0x00, 0xc0, 0x0f, 0x00,

0x00, 0x3e, 0x00, 0x00, 0x1f, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x7c, 0x00,

0xc0, 0x07, 0x00, 0x00, 0xf8, 0x00, 0xe0, 0x01, 0x00, 0x00, 0xe0, 0x01,

0xf0, 0x00, 0x00, 0x00, 0xc0, 0x03, 0x70, 0x00, 0x00, 0x00, 0x80, 0x03,

0x38, 0x7e, 0x00, 0x80, 0x1f, 0x07, 0x38, 0xff, 0x00, 0xc0, 0x3f, 0x07,

0x9c, 0xff, 0x01, 0xc0, 0x3f, 0x0e, 0x9c, 0xe7, 0x01, 0xc0, 0x39, 0x0e,

0x8e, 0xc3, 0x01, 0xc0, 0x30, 0x1c, 0x8e, 0xe3, 0x01, 0xc0, 0x31, 0x1c,

0x86, 0xf7, 0x01, 0xc0, 0x3b, 0x18, 0x87, 0xff, 0x01, 0xc0, 0x3f, 0x38,

0x07, 0xff, 0x00, 0x80, 0x3f, 0x38, 0x03, 0x7e, 0x00, 0x80, 0x1f, 0x30,

0x03, 0x00, 0x00, 0x00, 0x00, 0x30, 0x03, 0x00, 0x00, 0x00, 0x00, 0x30,

0x07, 0x00, 0x00, 0x00, 0x00, 0x38, 0x07, 0x20, 0x00, 0x00, 0x01, 0x38,

0x06, 0x70, 0x00, 0x80, 0x03, 0x18, 0x0e, 0xf0, 0x00, 0xc0, 0x01, 0x1c,

0x0e, 0xe0, 0x03, 0xf0, 0x01, 0x1c, 0x1c, 0xc0, 0x3f, 0xfc, 0x00, 0x0e,

0x1c, 0x80, 0xff, 0x7f, 0x00, 0x0e, 0x38, 0x00, 0xfc, 0x1f, 0x00, 0x07,

0x38, 0x00, 0xc0, 0x03, 0x00, 0x07, 0x70, 0x00, 0x00, 0x00, 0x80, 0x03,

0xf0, 0x00, 0x00, 0x00, 0xc0, 0x03, 0xe0, 0x01, 0x00, 0x00, 0xe0, 0x01,

0xc0, 0x07, 0x00, 0x00, 0xf8, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x7c, 0x00,

0x00, 0x3e, 0x00, 0x00, 0x1f, 0x00, 0x00, 0xfc, 0x00, 0xc0, 0x0f, 0x00,

0x00, 0xf0, 0x07, 0xf8, 0x03, 0x00, 0x00, 0xc0, 0xff, 0xff, 0x00, 0x00,

0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00

};

// Schneemann XBM erstellt mit GIMP

#define SchneemannBreite 28

#define SchneemannHoehe 62

static unsigned char Schneemann[] =

{

0x00, 0xf0, 0x01, 0x00, 0x00, 0xfc, 0x07, 0x00, 0x00, 0x0e, 0x06, 0x00,

0x00, 0x06, 0x0c, 0x00, 0x00, 0x02, 0x08, 0x00, 0x00, 0x03, 0x18, 0x00,

0x00, 0x03, 0x18, 0x00, 0x00, 0x03, 0x18, 0x00, 0x00, 0x03, 0x38, 0x00,

0xe0, 0xff, 0xff, 0x03, 0x00, 0xfe, 0x0f, 0x00, 0x00, 0x0f, 0x1e, 0x00,

0x80, 0x03, 0x1c, 0x00, 0x80, 0x01, 0x38, 0x00, 0xc0, 0x19, 0x37, 0x00,

0xc0, 0x1c, 0x37, 0x00, 0xc0, 0x18, 0x27, 0x00, 0xc0, 0x00, 0x20, 0x00,

0xc0, 0x08, 0x21, 0x00, 0xc0, 0xf9, 0x31, 0x00, 0xc0, 0xf1, 0x38, 0x00,

0x80, 0x03, 0x38, 0x00, 0x80, 0x07, 0x1c, 0x00, 0x00, 0x1f, 0x0f, 0x00,

0x00, 0xfc, 0x07, 0x00, 0x00, 0xfc, 0x03, 0x04, 0x00, 0xff, 0x0f, 0x06,

0x80, 0x07, 0x1e, 0x06, 0xc0, 0x03, 0x3c, 0x03, 0xe0, 0x00, 0x70, 0x03,

0xf0, 0x00, 0xf0, 0x01, 0x70, 0x00, 0xe0, 0x00, 0x38, 0x00, 0xc0, 0x01,

0x38, 0xf0, 0xc0, 0x01, 0x18, 0xf0, 0xe0, 0x01, 0x18, 0xf0, 0xb0, 0x01,

0x0c, 0x70, 0x30, 0x03, 0x0c, 0x00, 0x18, 0x03, 0x0c, 0x00, 0x18, 0x03,

0x0e, 0x00, 0x08, 0x07, 0x06, 0x00, 0x0f, 0x06, 0x06, 0x00, 0x0f, 0x06,

0x06, 0x30, 0x06, 0x06, 0x06, 0x70, 0x00, 0x06, 0x06, 0xf0, 0x00, 0x06,

0x06, 0xf0, 0x00, 0x06, 0x0e, 0x60, 0x00, 0x07, 0x0c, 0x00, 0x00, 0x03,

0x0c, 0x00, 0x00, 0x03, 0x0c, 0x00, 0x00, 0x03, 0x0c, 0x00, 0x00, 0x03,

0x18, 0x00, 0x80, 0x01, 0x38, 0x60, 0xc0, 0x01, 0x38, 0xf0, 0xc0, 0x01,

0x78, 0xf0, 0xe0, 0x00, 0xf0, 0xf0, 0xf0, 0x00, 0xf0, 0x00, 0x70, 0x00,

0xe0, 0x03, 0x7c, 0x00, 0xe0, 0x07, 0x3e, 0x00, 0xe0, 0xff, 0x3f, 0x00,

0xc0, 0xff, 0x1f, 0x00, 0x00, 0x00, 0x00, 0x00

};

void setup()

{

// Zufallsgenerator starten

randomSeed(A0);

// Display starten

oled.begin();

// Kontrast maximal 255

oled.setContrast(200);

}

void loop()

{

// Farbe weiß

oled.setDrawColor(1);

// Smiley

oled.firstPage();

{

oled.drawXBM(40, 10, SmileyBreite, SmileyHoehe, Smiley);

}

while (oled.nextPage());

delay(2000);

// Schneemann

oled.firstPage();

{

oled.drawXBM(50, 1, SchneemannBreite, SchneemannHoehe, Schneemann);

}

while (oled.nextPage());

delay(2000);

// Pixelmuster

oled.firstPage();

{

for (int i = 0; i < 500; i++)

{

int x = random(1, BildschirmBreite);

int y = random(1, BildschirmHoehe);

oled.drawPixel(x, y);

}

while (oled.nextPage());

delay(2000);

oled.setFont(u8g2_font_unifont_t_symbols);

// Text horizontal

oled.firstPage();

{

oled.setFontDirection(0);

oled.setCursor(2, BildschirmHoehe / 2);

oled.print("Text");

}

while (oled.nextPage());

delay(2000);

// Text 90 Grad gedreht

oled.firstPage();

{

oled.setFontDirection(1);

oled.setCursor(BildschirmBreite / 2, 2);

oled.print("Text");

}

while (oled.nextPage());

delay(2000);

// Text 180 Grad gedreht

oled.firstPage();

{

oled.setFontDirection(2);

oled.setCursor(BildschirmBreite - 2, BildschirmHoehe / 2);

oled.print("Text");

}

while (oled.nextPage());

delay(2000);

// Text 270 Grad gedreht

oled.firstPage();

{

oled.setFontDirection(3);

oled.setCursor(BildschirmBreite / 2, BildschirmHoehe - 2);

oled.print("Text");

}

while (oled.nextPage());

delay(2000);

// Kreise

oled.firstPage();

{

for (int i = 2; i < BildschirmHoehe / 2; i += 3)

{

oled.drawCircle(BildschirmBreite / 2, BildschirmHoehe / 2, i);

}

while (oled.nextPage());

delay(2000);

// Rahmen

oled.firstPage();

{

for (int i = 2; i < BildschirmHoehe; i += 4)

{

oled.drawFrame(0, 0, i, i);

}

while (oled.nextPage());

delay(2000);

// vertikale Linie

oled.firstPage();

{

for (int i = 0; i < BildschirmBreite; i += 4)

{

oled.drawVLine(i, 0, BildschirmBreite - 1);

}

while (oled.nextPage());

delay(2000);

// horizontale Linie

oled.firstPage();

{

for (int i = 0; i < BildschirmHoehe; i += 4)

{

oled.drawHLine(0, i, BildschirmBreite - 1);

}

while (oled.nextPage());

delay(2000);

// ausgefüllte Kreise

oled.firstPage();

{

int Radius = 5;

int StartX = 10;

int StartY = 10;

while (StartX < BildschirmBreite - Radius)

{

for (int i = StartY; i < BildschirmBreite - Radius; i += 20)

{

oled.drawDisc(StartX, i, Radius);

}

StartX += 10;

}

while (oled.nextPage());

delay(2000);

// Linien

oled.firstPage();

{

for (int i = 0; i < BildschirmBreite; i += 5)

{

oled.drawLine(0, i, 128, 64);

}

for (int i = BildschirmBreite; i > 0; i -= 5)

{

oled.drawLine(BildschirmBreite, i, 0, 0);

}

while (oled.nextPage());

delay(2000);

}

Bildschirm drehen

#include "U8g2lib.h"

// 0,96 Zoll SSD1306
U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(oled_R0);

// 1,5 Zoll SH1107
// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309
// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(oled_R0, 10, 9, 8);

int BildschirmBreite = oled.getDisplayWidth();
int BildschirmHoehe = oled.getDisplayHeight();

// Smiley
#define SmileyBreite 46
#define SmileyHoehe 45
static unsigned char Smiley[] =
{
  0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00, 0x00, 0xc0, 0xff, 0xff, 0x00, 0x00,
  0x00, 0xf0, 0x07, 0xf8, 0x03, 0x00, 0x00, 0xfc, 0x00, 0xc0, 0x0f, 0x00,
  0x00, 0x3e, 0x00, 0x00, 0x1f, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x7c, 0x00,
  0xc0, 0x07, 0x00, 0x00, 0xf8, 0x00, 0xe0, 0x01, 0x00, 0x00, 0xe0, 0x01,
  0xf0, 0x00, 0x00, 0x00, 0xc0, 0x03, 0x70, 0x00, 0x00, 0x00, 0x80, 0x03,
  0x38, 0x7e, 0x00, 0x80, 0x1f, 0x07, 0x38, 0xff, 0x00, 0xc0, 0x3f, 0x07,
  0x9c, 0xff, 0x01, 0xc0, 0x3f, 0x0e, 0x9c, 0xe7, 0x01, 0xc0, 0x39, 0x0e,
  0x8e, 0xc3, 0x01, 0xc0, 0x30, 0x1c, 0x8e, 0xe3, 0x01, 0xc0, 0x31, 0x1c,
  0x86, 0xf7, 0x01, 0xc0, 0x3b, 0x18, 0x87, 0xff, 0x01, 0xc0, 0x3f, 0x38,
  0x07, 0xff, 0x00, 0x80, 0x3f, 0x38, 0x03, 0x7e, 0x00, 0x80, 0x1f, 0x30,
  0x03, 0x00, 0x00, 0x00, 0x00, 0x30, 0x03, 0x00, 0x00, 0x00, 0x00, 0x30,
  0x03, 0x00, 0x00, 0x00, 0x00, 0x30, 0x03, 0x00, 0x00, 0x00, 0x00, 0x30,
  0x03, 0x00, 0x00, 0x00, 0x00, 0x30, 0x03, 0x00, 0x00, 0x00, 0x00, 0x30,
  0x07, 0x00, 0x00, 0x00, 0x00, 0x38, 0x07, 0x20, 0x00, 0x00, 0x01, 0x38,
  0x06, 0x70, 0x00, 0x80, 0x03, 0x18, 0x0e, 0xf0, 0x00, 0xc0, 0x01, 0x1c,
  0x0e, 0xe0, 0x03, 0xf0, 0x01, 0x1c, 0x1c, 0xc0, 0x3f, 0xfc, 0x00, 0x0e,
  0x1c, 0x80, 0xff, 0x7f, 0x00, 0x0e, 0x38, 0x00, 0xfc, 0x1f, 0x00, 0x07,
  0x38, 0x00, 0xc0, 0x03, 0x00, 0x07, 0x70, 0x00, 0x00, 0x00, 0x80, 0x03,
  0xf0, 0x00, 0x00, 0x00, 0xc0, 0x03, 0xe0, 0x01, 0x00, 0x00, 0xe0, 0x01,
  0xc0, 0x07, 0x00, 0x00, 0xf8, 0x00, 0x80, 0x0f, 0x00, 0x00, 0x7c, 0x00,
  0x00, 0x3e, 0x00, 0x00, 0x1f, 0x00, 0x00, 0xfc, 0x00, 0xc0, 0x0f, 0x00,
  0x00, 0xf0, 0x07, 0xf8, 0x03, 0x00, 0x00, 0xc0, 0xff, 0xff, 0x00, 0x00,
  0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00
};

void setup()
{
  // Display starten
  oled.begin();

  // Farbe weiß
  oled.setDrawColor(1);
}

void loop()
{
  // Position 0 Grad
  oled.clearDisplay();
  oled.setDisplayRotation(U8G2_R0);
  oled.firstPage();
  do
  {
    oled.drawXBM(40, 10, SmileyBreite, SmileyHoehe, Smiley);
  }
  while (oled.nextPage());
  delay(2000);

  // Position 90 Grad
  oled.clearDisplay();
  oled.setDisplayRotation(U8G2_R1);
  oled.firstPage();
  do
  {
    oled.drawXBM(10, 30, SmileyBreite, SmileyHoehe, Smiley);
  }
  while (oled.nextPage());
  delay(2000);

  // Position 180 Grad
  oled.clearDisplay();
  oled.setDisplayRotation(U8G2_R2);
  oled.firstPage();
  do
  {
    oled.drawXBM(40, 10, SmileyBreite, SmileyHoehe, Smiley);
  }
  while (oled.nextPage());
  delay(2000);

  // Position 270 Grad
  oled.clearDisplay();
  oled.setDisplayRotation(U8G2_R3);
  oled.firstPage();
  do
  {
    oled.drawXBM(10, 30, SmileyBreite, SmileyHoehe, Smiley);
  }
  while (oled.nextPage());
  delay(2000);
}

100

101

102

#include "U8g2lib.h"

// 0,96 Zoll SSD1306

U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0);

// 1,3 Zoll SH1106

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(oled_R0);

// 1,5 Zoll SH1107

// U8G2_SH1107_SEEED_128X128_1_HW_I2C oled(U8G2_R0);

// 2,42 Zoll SSD1309

// U8G2_SSD1309_128X64_NONAME2_1_4W_HW_SPI oled(oled_R0, 10, 9, 8);
