Die Bibliothek Adafruit_SSD1306 kann ebenso wie die Bibliothek ⇒u8g2 Grafik und Text darstellen.

Allerdings kann sie nur mit dem Chipsatz SSD1306 verwendet werden.

⇒Anschluss eines OLED an verschiedene Mikrocontroller

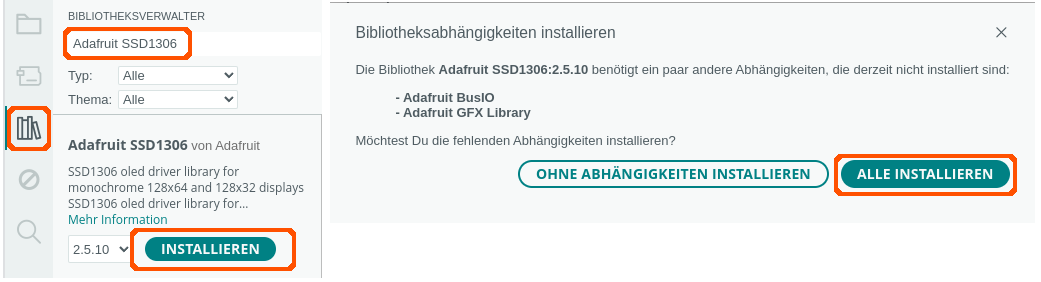

Benötigte Bibliothek:
Achte darauf, dass du auch die abhängigen Bibliotheken installierst.

Funktionen der Bibliothek Adafruit_SSD1306

Schlüsselwort	Parameter	Aktion
begin(Parameter);	SSD1306_SWITCHCAPVCC, Adresse in Hexadezimal	OLED starten
dim(Parameter);	true false	Bildschirm dunkler schalten
width();		Bildschirmbreite feststellen
height();		Bildschirmhöhe feststellen
clearDisplay();		Bildschirm löschen
setRotation(Drehrichtung);	0 = keine Drehung 1 = 90° im Uhrzeigersinn drehen 2 = 180° drehen 3 = 270° im Uhrzeigersinn drehen	Bildschirm drehen
fillScreen(Farbe);		Bildschirmhintergrundfarbe festlegen
drawPixel(x-Achse, y-Achse, Farbe)	Farbe: WHITE (SSD1306_WHITE) BLACK (SSD1306_BLACK)	einzelnen Pixel zeichnen
display();		Bildschirm anzeigen
drawLine(StartX, StartY, EndeX, EndeY, Farbe);	Farbe: WHITE (SSD1306_WHITE) BLACK (SSD1306_BLACK)	Linie zeichnen
drawFastVLine(StartX, StartY, Breite, Farbe);	Farbe: WHITE (SSD1306_WHITE) BLACK (SSD1306_BLACK)	Vertikale Linie zeichnen
drawFastVLine(StartX, StartY, Breite, Farbe);	Farbe: WHITE (SSD1306_WHITE) BLACK (SSD1306_BLACK)	Horizontale Linie zeichnen
drawRect(StartX, StartY,, Breite, Höhe, Farbe);	Farbe: WHITE (SSD1306_WHITE) BLACK (SSD1306_BLACK)	Rechteck zeichnen
drawRoundRect(StartX, StartY , Breite, Höhe, Eckenradius, Farbe);		abgerundetes Rechteck zeichnen
fillRect(StartX, StartY,, Breite, Höhe, Farbe);		ausgefülltes Rechteck zeichnen
fillRoundRect(StartX, StartY , Breite, Höhe, Eckenradius, Farbe);		ausgefülltes, abgerundetes Rechteck zeichnen
drawCircle(MittelpunkX, MittelpunktY, Radius, Farbe);	Farbe: WHITE (SSD1306_WHITE) BLACK (SSD1306_BLACK)	Kreis zeichnen
fillCircle(MittelpunkX, MittelpunktY, Radius);		Ausgefüllten Kreis zeichnen
setCursor(x-Achse, y-Achse);		Cursor setzen
print("Text");		Text schreiben
write(Zeichen)		einzelnes Zeichen schreiben

So sieht es aus:

#include "Adafruit_GFX.h"
#include "Adafruit_SSD1306.h"

// Maße des Bildschirms
#define BildschirmBreite 128
#define BildschirmHoehe 64

#define OLED_RESET 4

// Adresse: 0x3C oder 0x3D
#define Adresse 0x3c

// Name des Displays und Startparameter
Adafruit_SSD1306 oled(BildschirmBreite, BildschirmHoehe, &Wire, OLED_RESET);

void setup()
{
  // OLED starten
  oled.begin(SSD1306_SWITCHCAPVCC, Adresse);

  // Bildschirm löschen
  oled.clearDisplay();

  // Schriftfarbe und -größe
  oled.setTextColor(WHITE);

  // Textgröße (1-3)
  oled.setTextSize(2);

  // Codepage auf 437 setzen -> Sonderzeichen anzeigen
  oled.cp437(true);

  // Display dunkler stellen
  oled.dim(true);
}

void loop()
{
  // ausgefüllte Kreise von links nach rechts
  int Radius = 3;

  // Start am linken Rand
  int StartX = Radius;
  int StartY = 5;
  while (StartX < oled.width() - Radius)
  {
    for (int i = StartY; i < oled.height() - Radius; i += 10) {

      oled.fillCircle(StartX, i, Radius, WHITE);
      oled.display();
      delay(1);
    }
    StartX += 10;
  }
  delay(1000);
  oled.clearDisplay();

  // ausgefüllte Kreise von rechts nach links
  // Start am rechten Rand
  StartX = oled.width() - Radius;
  StartY = 5;

  // solange der linke Rand nicht erreicht wurde
  while (StartX > Radius)
  {
    for (int i = StartY; i < oled.height() - Radius; i += 10)
    {

      oled.fillCircle(StartX, i, Radius, WHITE);
      oled.display();
      delay(10);
    }

    // 10 Pixel weiter nach links
    StartX -= 10;
  }
  delay(1000);
  oled.clearDisplay();

  // Kreise
  Radius = 5;
  StartX = Radius;
  while (StartX < oled.width() - Radius)
  {
    for (int i = StartY; i < oled.height() - Radius; i += 15)
    {
      oled.drawCircle(StartX, i, Radius, WHITE);
      oled.display();
      delay(1);
    }
    StartX += 15;
  }

  delay(1000);
  oled.clearDisplay();

  // diagonale Linien
  for (int i = 0; i < oled.width(); i += 4)
  {
    oled.drawLine(0, 0, i, oled.height() - 1, WHITE);
    oled.display();
    delay(1);
  }

  for (int i = 0; i < oled.height(); i += 4)
  {
    oled.drawLine(0, 0, oled.width() - 1, i, WHITE);
    oled.display();
    delay(1);
  }
  delay(1000);
  oled.clearDisplay();

  // horizontale Linie mit drawLine
  for (int i = 0; i < oled.height() - 1; i += 4)
  {
    oled.drawLine(0, i, oled.width() - 1, i, WHITE);
    oled.display();
    delay(1);
  }
  oled.clearDisplay();
  delay(1000);

   // horizontale Linien mit drawFastHLine
  for (int i = 0; i < oled.height() - 1; i += 4)
  {
    oled.drawFastHLine(0, i, oled.width(), WHITE);
    oled.display();
    delay(1);
  }
  oled.clearDisplay();
  delay(1000);

  // vertikale Linie mit drawLine
  for (int i = 0; i < oled.width() - 1; i += 4)
  {
    oled.drawLine(i, 0, i, oled.height() - 1, WHITE);
    oled.display();
    delay(1);
  }
  oled.clearDisplay();
  delay(1000);

  // vertikale Linien mit drawFastVLine
  for (int i = 0; i < oled.width() - 1; i += 4)
  {
    oled.drawFastVLine(i, 0, oled.height(), WHITE);
    oled.display();
    delay(1);
  }
  oled.clearDisplay();
  delay(1000);

  // Rechtecke
  for (int i = 0; i < oled.height() / 2; i += 4)
  {
    oled.drawRect(i, i, oled.width() - 2 * i, oled.height() - 2 * i, WHITE);
    oled.display();
    delay(10);
  }
  delay(100);
  oled.clearDisplay();

  // abgerundete Rechtecke
  for (int i = 0; i < oled.height() / 2; i += 4)
  {
    oled.drawRoundRect(i, i, oled.width() - 2 * i, oled.height() - 2 * i, 5, WHITE);
    oled.display();
    delay(10);
  }
  delay(1000);
  oled.clearDisplay();

  // einzelne Pixel zufällig anordnen
  for (int i = 0; i < 500; i++)
  {
    int x = random(1, oled.width());
    int y = random(1, oled.height());
    oled.drawPixel(x, y, WHITE);
    delay(2);
  }
  oled.display();

  delay(1000);
  oled.clearDisplay();

  oled.setTextSize(2);
  oled.setCursor(0, 0);
  oled.print("Text");
  oled.display();

  delay(1000);
  oled.clearDisplay();

  // Sonderzeichen
  oled.setCursor(0, 0);
  oled.print("Sonder-");
  oled.setCursor(0, 15);
  oled.print("-zeichen:");
  oled.display();
  delay(1000);

  oled.clearDisplay();
  oled.setCursor(0, 0);
  oled.write("\x84");  // ä -> 132
  oled.write("\x94");  // ö -> 148
  oled.write("\x81");  // ü -> 129
  oled.write("\x8e");  // Ä -> 142
  oled.write("\x99");  // Ö -> 153
  oled.write("\x9a");  // Ü -> 154
  oled.write("\xe1");  // ß -> 224
  oled.write("\xe0");  // alpha -> 223
  oled.write("\xe4");  // Summenzeichen -> 228
  oled.write("\xe3");  // PI -> 227
  oled.write("\xea");  // Ohm -> 234
  oled.write("\xed");  // Durchschnitt -> 237
  oled.write("\xee");  // PI -> 238
  oled.write("\x10");  // Pfeil links -> 16
  oled.write("\x11");  // Pfeil rechts -> 17
  oled.write("\x12");  // Pfeil oben und unten -> 18
  oled.write("\x7b");  // { -> 123
  oled.write("\x7c");  // | -> 124
  oled.write("\x7d");  // } ~ -> 125
  oled.write("\xf8");  // ° -> 248
  oled.display();
  delay(2000);
  oled.clearDisplay();

  // Lauftext
  oled.setTextSize(2);
  oled.setTextColor(SSD1306_WHITE);
  oled.setCursor(0, 0);
  oled.println("Text");
  oled.display();

  oled.startscrollright(0x00, 0x0F);
  delay(4000);
  oled.stopscroll();
  delay(1000);
  oled.startscrollleft(0x00, 0x0F);
  delay(4000);
  oled.stopscroll();
  delay(1000);
  oled.clearDisplay();
}
