Ziel des Projekts

Als Elektronisches Papier (E‑Paper/-E-Ink) wird die Technik bezeichnet das Aussehen von Tinte auf Papier nachzubilden. Die Anzeige leuchtet nicht selbst, der Inhalt wird solange dargestellt bis eine Änderung erfolgt. Die Anzeige ist träge, ein Wechsel des Inhalts dauert einige Zeit, schnelle Bildwechsel sind nicht möglich.

Als Hardware sollen ein 1,54 Zoll Display mit einer Auflösung von 200×200 Pixeln und ein 4,2 Zoll Display mit 400×300 Pixeln verwendet werden.
Das Waveshare 1,54 Zoll Display kann die Farben weiß, rot und schwarz darstellen, das Waveshare 4,2 Zoll Display verfügt nur über die Farben schwarz und weiß.

Als Mikrocontroller sollen verschiedene ESP-Controller eingesetzt werden.

Konfiguration der Mikrocontroller

Anschluss des Displays

Die Pins CLK, DIN (COPI) und CS sind durch den SPI-Bus des jeweiligen Mikrocontrollers festgelegt, die anderen Pins können frei vergeben werden.

Pin	ESP32 WROOM	NodeMCU	ESP32-C6	Arduino Nano ESP32
BUSY	4	D1	11	D9
RST	22	D2	2	D7
DC	23	D6	3	D6
CS	5 (SPI)	D8 (SPI)	18 (SPI)	D10 (SPI)
CLK	18 (SPI)	D5 (SPI)	21 (SPI)	D13 (SPI)
DIN	23 (SPI)	D7 (SPI)	19 (SPI)	D11 (SPI)
GND	GND	GND	GND	GND
VCC	3,3V	3,3V	3,3V	3,3V

Grafikfunktionen

Funktionen der Bibliothek GxEPD2

Schlüsselwort	Parameter	Aktion
width();		Bildschirmbreite feststellen
height();		Bildschirmhöhe feststellen
init();		Display starten
setRotation(Richtung);	Richtung = 0 → nicht drehen Richtung = 1 → 90° drehen Richtung = 2 → 180° drehen Richtung = 3 → 270 ° drehen	Bildschirm ausrichten
fillScreen(Farbe);	Standardfarben: GxEPD_WHITE GxEPD_BLACK GxEPD_RED	Bildschirmhintergrund
setFullWindow();		gesamten Bildschirm nutzen
setPartialWindow(StartX, StartY, EndeX, EndeY);		Teil des Bildschirm nutzen
drawPixel(x, y, Farbe);		einzelnen Pixel zeichnen
drawLine(StartX, StartY, EndeX, EndeY, Farbe);		Linie zeichnen
drawFastHLine(StartX, StartY, Länge, Farbe);		horizontale Linie zeichnen
drawFastVLine(StartX, StartY, Länge, Farbe);		vertikale Linie zeichnen
drawRect(StartX, StartY,, Breite, Höhe, Farbe);		Rechteck zeichnen
drawRoundRect(StartX, StartY, Breite, Höhe, Eckenradius, Farbe);		abgerundetes Rechteck zeichnen
fillRect(StartX, StartY, Breite, Höhe, Füllfarbe);		ausgefülltes Rechteck zeichnen
drawCircle(MittelpunkX, MittelpunktY, Radius, Farbe);		Kreis zeichnen
fillCircle(MittelpunktX, MittelpunktY, Radius, Füllfarbe);		Ausgefüllten Kreis zeichnen
setCursor(x, y);		Cursor setzen
setTextSize(Textgröße);		Textgröße bestimmen
setTextColor(Farbe);		Textfarbe setzen
print("Text"); println("Text");		Text schreiben
setTextWrap(true/false);	false → Text fließt über den Rand des Displays hinaus true → Text wird am Ende umgebrochen	Zeilenumbruch
drawBitmap(x, y, Bitmap_Array, Breite, Höhe, Farbe);		Bitmap dartsellen

Benötigte Bibliotheken

Die internen Schriften werden durch die Schriften der Bibliothek u8g2 ersetzt.

Die Auswahl des Treibers erfordert gelegentlich etwas Ausprobieren. Eine Liste der verfügbaren Treiber gibt es 🔗hier.

Ansicht auf einem 1,54 Zoll Display

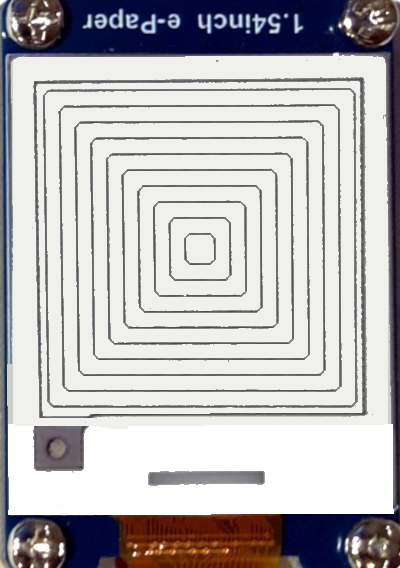

Text mit u8g2	Kreise	horizontale Linien	abgerundete Rechtecke

Das Programm

Waveshare 1,54 Zoll

// 3-farbiges Display
#include "GxEPD2_3C.h"
#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// ESP32-Wroom
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 22, BUSY -> 4
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/5, /*DC=*/2, /*RST=*/22, /*BUSY=*/4));

// NodeMCU
// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1
// GxEPD2_3C<GxEPD2_154_Z90c, GxEPD2_154_Z90c::HEIGHT>
// display(GxEPD2_154_Z90c(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11
// GxEPD2_3C<GxEPD2_154_Z90c, GxEPD2_154_Z90c::HEIGHT>
// display(GxEPD2_154_Z90c(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9
// GxEPD2_3C<GxEPD2_154_Z90c, GxEPD2_154_Z90c::HEIGHT>
// display(GxEPD2_154_Z90c(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

void setup()
{
  display.init(115200, true, 2, false);

  // Schriften von u8g2 display zuordnen
  u8g2Schriften.begin(display);

  // interne Schriften
  Text();
  delay(5000);

  // u8g2 Schriften
  TextFonts();
  delay(5000);

  // ausgefüllte Kreise
  Kreise();
  delay(5000);

  // horizontale Linien
  LinienHorizontal();
  delay(5000);

  // vertikale Linien
  LinienVertikal();
  delay(5000);

  // abgerundete Rechtecke
  Rechtecke();
  display.hibernate();
}

void Text()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);

  display.firstPage();
  do
  {
    display.setCursor(1, 10);
    display.setTextColor(GxEPD_BLACK);
    display.setTextSize(2);
    display.print("Text");

    display.setCursor(1, 40);
    display.setTextColor(GxEPD_RED);
    display.setTextSize(3);
    display.print("Text");

    display.setCursor(1, 80);
    display.setTextColor(GxEPD_BLACK);
    display.setTextSize(4);
    display.print("Text");

    display.setCursor(1, 120);
    display.setTextColor(GxEPD_RED);
    display.setTextSize(6);
    display.print("Text");
  }
  while (display.nextPage());
}

// alle Schriften können Umlaute darstellen
void TextFonts()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);

  u8g2Schriften.setForegroundColor(GxEPD_BLACK);
  u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

  display.firstPage();
  do
  {
    u8g2Schriften.setCursor(1, 30);
    u8g2Schriften.setFont(u8g2_font_helvB24_tf);
    u8g2Schriften.print("Text");

    u8g2Schriften.setCursor(1, 70);
    u8g2Schriften.setFont(u8g2_font_fub30_tf);
    u8g2Schriften.print("Text");

    u8g2Schriften.setCursor(1, 120);
    u8g2Schriften.setFont(u8g2_font_inb38_mf);
    u8g2Schriften.print("Text");

    u8g2Schriften.setCursor(1, 190);
    u8g2Schriften.setFont(u8g2_font_inb49_mr);
    u8g2Schriften.print("Text");
  }
  while (display.nextPage());
}

void Kreise()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);

  display.firstPage();
  do
  {
    int Radius = 5;
    int StartX = Radius;
    int StartY = 5;

    while (StartX < display.width() - Radius)
    {
      for (int i = StartY; i < display.height() - Radius; i += 15)
      {
        display.fillCircle(StartX, i, Radius, GxEPD_RED);
        delay(1);
      }
      StartX += 15;
    }
  }
  while (display.nextPage());
}

void LinienHorizontal()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);
  do
  {
    for (int i = 0; i < display.height() - 1; i += 10)
    {
      display.drawFastHLine(0, i, display.width(), GxEPD_BLACK);
      delay(1);
    }
  }
  while (display.nextPage());
}

void LinienVertikal()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);
  do
  {
    for (int i = 0; i < display.width() - 1; i += 10)
    {
      display.drawFastVLine(i, 0, display.height(), GxEPD_BLACK);
      delay(1);
    }

  }
  while (display.nextPage());
}

void Rechtecke()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);
  do
  {
    for (int i = 0; i < display.height() / 2; i += 10)
    {
      display.drawRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, 5, GxEPD_BLACK);
      delay(10);
    }
  }
  while (display.nextPage());
}

void loop()
{
  // bleibt leer, Programm läuft nur einmal
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

// 3-farbiges Display

#include "GxEPD2_3C.h"

#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften

U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// ESP32-Wroom

// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 22, BUSY -> 4

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/5, /*DC=*/2, /*RST=*/22, /*BUSY=*/4));

// NodeMCU

// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1

// GxEPD2_3C<GxEPD2_154_Z90c, GxEPD2_154_Z90c::HEIGHT>

// display(GxEPD2_154_Z90c(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6

// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11

// GxEPD2_3C<GxEPD2_154_Z90c, GxEPD2_154_Z90c::HEIGHT>

// display(GxEPD2_154_Z90c(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32

// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9

// GxEPD2_3C<GxEPD2_154_Z90c, GxEPD2_154_Z90c::HEIGHT>

// display(GxEPD2_154_Z90c(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

void setup()

{

display.init(115200, true, 2, false);

// Schriften von u8g2 display zuordnen

u8g2Schriften.begin(display);

// interne Schriften

Text();

delay(5000);

// u8g2 Schriften

TextFonts();

delay(5000);

// ausgefüllte Kreise

Kreise();

delay(5000);

// horizontale Linien

LinienHorizontal();

delay(5000);

// vertikale Linien

LinienVertikal();

delay(5000);

// abgerundete Rechtecke

Rechtecke();

display.hibernate();

}

void Text()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

display.firstPage();

{

display.setCursor(1, 10);

display.setTextColor(GxEPD_BLACK);

display.setTextSize(2);

display.print("Text");

display.setCursor(1, 40);

display.setTextColor(GxEPD_RED);

display.setTextSize(3);

display.print("Text");

display.setCursor(1, 80);

display.setTextColor(GxEPD_BLACK);

display.setTextSize(4);

display.print("Text");

display.setCursor(1, 120);

display.setTextColor(GxEPD_RED);

display.setTextSize(6);

display.print("Text");

}

while (display.nextPage());

}

// alle Schriften können Umlaute darstellen

void TextFonts()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

u8g2Schriften.setForegroundColor(GxEPD_BLACK);

u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

display.firstPage();

{

u8g2Schriften.setCursor(1, 30);

u8g2Schriften.setFont(u8g2_font_helvB24_tf);

u8g2Schriften.print("Text");

u8g2Schriften.setCursor(1, 70);

u8g2Schriften.setFont(u8g2_font_fub30_tf);

u8g2Schriften.print("Text");

u8g2Schriften.setCursor(1, 120);

u8g2Schriften.setFont(u8g2_font_inb38_mf);

u8g2Schriften.print("Text");

u8g2Schriften.setCursor(1, 190);

u8g2Schriften.setFont(u8g2_font_inb49_mr);

u8g2Schriften.print("Text");

}

while (display.nextPage());

}

void Kreise()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

display.firstPage();

{

int Radius = 5;

int StartX = Radius;

int StartY = 5;

while (StartX < display.width() - Radius)

{

for (int i = StartY; i < display.height() - Radius; i += 15)

{

display.fillCircle(StartX, i, Radius, GxEPD_RED);

delay(1);

}

StartX += 15;

}

while (display.nextPage());

}

void LinienHorizontal()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

{

for (int i = 0; i < display.height() - 1; i += 10)

{

display.drawFastHLine(0, i, display.width(), GxEPD_BLACK);

delay(1);

}

while (display.nextPage());

}

void LinienVertikal()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

{

for (int i = 0; i < display.width() - 1; i += 10)

{

display.drawFastVLine(i, 0, display.height(), GxEPD_BLACK);

delay(1);

}

while (display.nextPage());

}

void Rechtecke()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

{

for (int i = 0; i < display.height() / 2; i += 10)

{

display.drawRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, 5, GxEPD_BLACK);

delay(10);

}

while (display.nextPage());

}

void loop()

{

// bleibt leer, Programm läuft nur einmal

}

Waveshare 2,9 Zoll

// schwarz/weiß Display
#include "GxEPD2_BW.h"
#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// ESP32-Wroom
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 22, BUSY -> 4
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ 5, /*DC*/ 2, /*RST*/ 22, /*BUSY*/ 4));

// NodeMCU
// CLK - D5, DIN -> D7, CS -> D8,  DC -> D6, RST -> D2, BUSY -> D1
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
// display(GxEPD2_290_GDEY029T94(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9
// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>
//  display(GxEPD2_290_GDEY029T94(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

void setup()
{
  display.init(115200, true, 2, false);
  display.setRotation(1);

  // Schriften von u8g2 display zuordnen
  u8g2Schriften.begin(display);
  TextFonts();
  delay(5000);

  // interne Schriften
  Text();
  delay(5000);

  // ausgefüllte Kreise
  Kreise();
  delay(5000);

  // horizontale Linien
  LinienHorizontal();
  delay(5000);

  // vertikale Linien
  LinienVertikal();
  delay(5000);

  // abgerundete Rechtecke
  Rechtecke();
}

void Text()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);

  display.firstPage();
  do
  {
    display.setCursor(1, 10);
    display.setTextColor(GxEPD_BLACK);
    display.setTextSize(2);
    display.print("Text");

    display.setCursor(1, 40);
    display.setTextColor(GxEPD_BLACK);
    display.setTextSize(3);
    display.print("Text");

    display.setCursor(1, 80);
    display.setTextColor(GxEPD_BLACK);
    display.setTextSize(4);
    display.print("Text");
  }
  while (display.nextPage());
}

// alle Schriften können Umlaute darstellen
void TextFonts()
{
  display.firstPage();
  do
  {
    u8g2Schriften.setCursor(10, 10);
    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
    u8g2Schriften.setFont(u8g2_font_helvB12_tf);
    u8g2Schriften.print("Text");
    u8g2Schriften.setCursor(10, 50);
    u8g2Schriften.setFont(u8g2_font_helvB24_tf);
    u8g2Schriften.print("Text");
    u8g2Schriften.setCursor(10, 100);
    u8g2Schriften.setFont(u8g2_font_logisoso32_tf);
    u8g2Schriften.print("Text");
  }
  while (display.nextPage());
}

void Kreise()
{
  display.fillScreen(GxEPD_WHITE);

  display.firstPage();
  do
  {
    int Radius = 5;
    int StartX = Radius;
    int StartY = 5;

    while (StartX < display.width() - Radius)
    {
      for (int i = StartY; i < display.height() - Radius; i += 15)
      {
        display.fillCircle(StartX, i, Radius, GxEPD_BLACK);
        delay(1);
      }
      StartX += 15;
    }
  }
  while (display.nextPage());
}

void LinienHorizontal()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);
  do
  {
    for (int i = 0; i < display.height() - 1; i += 10)
    {
      display.drawFastHLine(0, i, display.width(), GxEPD_BLACK);
      delay(1);
    }
  }
  while (display.nextPage());
}

void LinienVertikal()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);
  do
  {
    for (int i = 0; i < display.width() - 1; i += 10)
    {
      display.drawFastVLine(i, 0, display.height(), GxEPD_BLACK);
      delay(1);
    }

  }
  while (display.nextPage());
}

void Rechtecke()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);
  do
  {
    for (int i = 0; i < display.height() / 2; i += 10)
    {
      display.drawRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, 5, GxEPD_BLACK);
      delay(10);
    }
  }
  while (display.nextPage());
}

void loop()
{
  // bleibt leer, Programm läuft nur einmal
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

// schwarz/weiß Display

#include "GxEPD2_BW.h"

#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften

U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// ESP32-Wroom

// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 22, BUSY -> 4

// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>

// display(GxEPD2_290_GDEY029T94(/*CS*/ 5, /*DC*/ 2, /*RST*/ 22, /*BUSY*/ 4));

// NodeMCU

// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1

// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>

// display(GxEPD2_290_GDEY029T94(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6

// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11

// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>

// display(GxEPD2_290_GDEY029T94(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32

// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9

// GxEPD2_BW<GxEPD2_290_GDEY029T94, GxEPD2_290_GDEY029T94::HEIGHT>

// display(GxEPD2_290_GDEY029T94(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

void setup()

{

display.init(115200, true, 2, false);

display.setRotation(1);

// Schriften von u8g2 display zuordnen

u8g2Schriften.begin(display);

TextFonts();

delay(5000);

// interne Schriften

Text();

delay(5000);

// ausgefüllte Kreise

Kreise();

delay(5000);

// horizontale Linien

LinienHorizontal();

delay(5000);

// vertikale Linien

LinienVertikal();

delay(5000);

// abgerundete Rechtecke

Rechtecke();

}

void Text()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

display.firstPage();

{

display.setCursor(1, 10);

display.setTextColor(GxEPD_BLACK);

display.setTextSize(2);

display.print("Text");

display.setCursor(1, 40);

display.setTextColor(GxEPD_BLACK);

display.setTextSize(3);

display.print("Text");

display.setCursor(1, 80);

display.setTextColor(GxEPD_BLACK);

display.setTextSize(4);

display.print("Text");

}

while (display.nextPage());

}

// alle Schriften können Umlaute darstellen

void TextFonts()

{

display.firstPage();

{

u8g2Schriften.setCursor(10, 10);

u8g2Schriften.setForegroundColor(GxEPD_BLACK);

u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

u8g2Schriften.setFont(u8g2_font_helvB12_tf);

u8g2Schriften.print("Text");

u8g2Schriften.setCursor(10, 50);

u8g2Schriften.setFont(u8g2_font_helvB24_tf);

u8g2Schriften.print("Text");

u8g2Schriften.setCursor(10, 100);

u8g2Schriften.setFont(u8g2_font_logisoso32_tf);

u8g2Schriften.print("Text");

}

while (display.nextPage());

}

void Kreise()

{

display.fillScreen(GxEPD_WHITE);

display.firstPage();

{

int Radius = 5;

int StartX = Radius;

int StartY = 5;

while (StartX < display.width() - Radius)

{

for (int i = StartY; i < display.height() - Radius; i += 15)

{

display.fillCircle(StartX, i, Radius, GxEPD_BLACK);

delay(1);

}

StartX += 15;

}

while (display.nextPage());

}

void LinienHorizontal()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

{

for (int i = 0; i < display.height() - 1; i += 10)

{

display.drawFastHLine(0, i, display.width(), GxEPD_BLACK);

delay(1);

}

while (display.nextPage());

}

void LinienVertikal()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

{

for (int i = 0; i < display.width() - 1; i += 10)

{

display.drawFastVLine(i, 0, display.height(), GxEPD_BLACK);

delay(1);

}

while (display.nextPage());

}

void Rechtecke()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

{

for (int i = 0; i < display.height() / 2; i += 10)

{

display.drawRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, 5, GxEPD_BLACK);

delay(10);

}

while (display.nextPage());

}

void loop()

{

// bleibt leer, Programm läuft nur einmal

}

Waveshare 4,2 Zoll

// schwarz/weiß Display
#include "GxEPD2_BW.h"
#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// ESP32-Wroom
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 22, BUSY -> 4
// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>
// display(GxEPD2_420_GDEY042T81(/*CS*/ 5, /*DC*/ 2, /*RST*/ 22, /*BUSY*/ 4));

// NodeMCU
// CLK - D5, DIN -> D7, CS -> D8,  DC -> D6, RST -> D2, BUSY -> D1
// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>
// display(GxEPD2_420_GDEY042T81(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11
// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>
// display(GxEPD2_420_GDEY042T81(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9
// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>
// display(GxEPD2_420_GDEY042T81(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

void setup()
{
  display.init(115200, true, 2, false);

  // Schriften von u8g2 display zuordnen
  u8g2Schriften.begin(display);
  TextFonts();
  delay(5000);

  // interne Schriften
  Text();
  delay(5000);

  // ausgefüllte Kreise
  Kreise();
  delay(5000);

  // horizontale Linien
  LinienHorizontal();
  delay(5000);

  // vertikale Linien
  LinienVertikal();
  delay(5000);

  // abgerundete Rechtecke
  Rechtecke();
}

void Text()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);

  display.firstPage();
  do
  {
    display.setCursor(1, 10);
    display.setTextColor(GxEPD_BLACK);
    display.setTextSize(2);
    display.print("Text");

    display.setCursor(1, 40);
    display.setTextColor(GxEPD_BLACK);
    display.setTextSize(3);
    display.print("Text");

    display.setCursor(1, 80);
    display.setTextColor(GxEPD_BLACK);
    display.setTextSize(4);
    display.print("Text");

    display.setCursor(1, 120);
    display.setTextColor(GxEPD_BLACK);
    display.setTextSize(6);
    display.print("Text");
  }
  while (display.nextPage());
}

// alle Schriften können Umlaute darstellen
void TextFonts()
{
  display.firstPage();
  do
  {

    u8g2Schriften.setCursor(10, 30);
    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
    u8g2Schriften.setFont(u8g2_font_helvB24_tf);
    u8g2Schriften.print("Text");
    u8g2Schriften.setCursor(10, 100);
    u8g2Schriften.setFont(u8g2_font_fub42_tf);
    u8g2Schriften.print("Text");
    u8g2Schriften.setCursor(10, 180);
    u8g2Schriften.setFont(u8g2_font_logisoso58_tf);
    u8g2Schriften.print("Text");
    u8g2Schriften.setCursor(10, 290);
    u8g2Schriften.setFont(u8g2_font_logisoso92_tn);
    u8g2Schriften.print("12345");
  }
  while (display.nextPage());
}

void Kreise()
{
  display.fillScreen(GxEPD_WHITE);

  display.firstPage();
  do
  {
    int Radius = 5;
    int StartX = Radius;
    int StartY = 5;

    while (StartX < display.width() - Radius)
    {
      for (int i = StartY; i < display.height() - Radius; i += 15)
      {
        display.fillCircle(StartX, i, Radius, GxEPD_BLACK);
        delay(1);
      }
      StartX += 15;
    }
  }
  while (display.nextPage());
}

void LinienHorizontal()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);
  do
  {
    for (int i = 0; i < display.height() - 1; i += 10)
    {
      display.drawFastHLine(0, i, display.width(), GxEPD_BLACK);
      delay(1);
    }
  }
  while (display.nextPage());
}

void LinienVertikal()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);
  do
  {
    for (int i = 0; i < display.width() - 1; i += 10)
    {
      display.drawFastVLine(i, 0, display.height(), GxEPD_BLACK);
      delay(1);
    }

  }
  while (display.nextPage());
}

void Rechtecke()
{
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);
  do
  {
    for (int i = 0; i < display.height() / 2; i += 10)
    {
      display.drawRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, 5, GxEPD_BLACK);
      delay(10);
    }
  }
  while (display.nextPage());
}

void loop()
{
  // bleibt leer, Programm läuft nur einmal
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

// schwarz/weiß Display

#include "GxEPD2_BW.h"

#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften

U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// ESP32-Wroom

// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 22, BUSY -> 4

// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>

// display(GxEPD2_420_GDEY042T81(/*CS*/ 5, /*DC*/ 2, /*RST*/ 22, /*BUSY*/ 4));

// NodeMCU

// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1

// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>

// display(GxEPD2_420_GDEY042T81(/*CS*/ D8, /*DC*/ D6, /*RST*/ D2, /*BUSY*/ D1));

// ESP32-C6

// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11

// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>

// display(GxEPD2_420_GDEY042T81(/*CS*/ 18, /*DC*/ 3, /*RST*/ 10, /*BUSY*/ 11));

// Nano ESP32

// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D7, BUSY -> D9

// GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT>

// display(GxEPD2_420_GDEY042T81(/*CS*/ D10, /*DC*/ D6, /*RST*/ D7, /*BUSY*/ D9));

void setup()

{

display.init(115200, true, 2, false);

// Schriften von u8g2 display zuordnen

u8g2Schriften.begin(display);

TextFonts();

delay(5000);

// interne Schriften

Text();

delay(5000);

// ausgefüllte Kreise

Kreise();

delay(5000);

// horizontale Linien

LinienHorizontal();

delay(5000);

// vertikale Linien

LinienVertikal();

delay(5000);

// abgerundete Rechtecke

Rechtecke();

}

void Text()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

display.firstPage();

{

display.setCursor(1, 10);

display.setTextColor(GxEPD_BLACK);

display.setTextSize(2);

display.print("Text");

display.setCursor(1, 40);

display.setTextColor(GxEPD_BLACK);

display.setTextSize(3);

display.print("Text");

display.setCursor(1, 80);

display.setTextColor(GxEPD_BLACK);

display.setTextSize(4);

display.print("Text");

display.setCursor(1, 120);

display.setTextColor(GxEPD_BLACK);

display.setTextSize(6);

display.print("Text");

}

while (display.nextPage());

}

// alle Schriften können Umlaute darstellen

void TextFonts()

{

display.firstPage();

{

u8g2Schriften.setCursor(10, 30);

u8g2Schriften.setForegroundColor(GxEPD_BLACK);

u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

u8g2Schriften.setFont(u8g2_font_helvB24_tf);

u8g2Schriften.print("Text");

u8g2Schriften.setCursor(10, 100);

u8g2Schriften.setFont(u8g2_font_fub42_tf);

u8g2Schriften.print("Text");

u8g2Schriften.setCursor(10, 180);

u8g2Schriften.setFont(u8g2_font_logisoso58_tf);

u8g2Schriften.print("Text");

u8g2Schriften.setCursor(10, 290);

u8g2Schriften.setFont(u8g2_font_logisoso92_tn);

u8g2Schriften.print("12345");

}

while (display.nextPage());

}

void Kreise()

{

display.fillScreen(GxEPD_WHITE);

display.firstPage();

{

int Radius = 5;

int StartX = Radius;

int StartY = 5;

while (StartX < display.width() - Radius)

{

for (int i = StartY; i < display.height() - Radius; i += 15)

{

display.fillCircle(StartX, i, Radius, GxEPD_BLACK);

delay(1);

}

StartX += 15;

}

while (display.nextPage());

}

void LinienHorizontal()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

{

for (int i = 0; i < display.height() - 1; i += 10)

{

display.drawFastHLine(0, i, display.width(), GxEPD_BLACK);

delay(1);

}

while (display.nextPage());

}

void LinienVertikal()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

{

for (int i = 0; i < display.width() - 1; i += 10)

{

display.drawFastVLine(i, 0, display.height(), GxEPD_BLACK);

delay(1);

}

while (display.nextPage());

}

void Rechtecke()

{

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

{

for (int i = 0; i < display.height() / 2; i += 10)

{

display.drawRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, 5, GxEPD_BLACK);

delay(10);

}

while (display.nextPage());

}

void loop()

{

// bleibt leer, Programm läuft nur einmal

}

Letzte Aktualisierung: Jan. 2, 2026 @ 10:10
