DHT11/DHT22/DHT20 – Projekte für Arduino und ESP32-Mikrocontroller

Den Sensor DHT gibt es in drei Versionen:

DHT11/DHT22 mit digitaler Schnittstelle und DHT20 mit I²C-Anschluss

Vergleich DHT11/DHT22/DHT20

	DHT11	DHT22	DHT20
Messbereich Temperatur	0 — +50°C	-40 — +80°C	-40 — +80°C
Auflösung Temperatur	1°C	0,1°C	0,01°C
Messgenauigkeit Temperatur	± 2 °C	± 0,5 °C	± 0,5 °C
Messbereich Luftfeuchtigkeit	20 — 90%	0 — 100%	0 — 100%
Auflösung Luftfeuchtigkeit	1%	0,1%	0,024%
Messgenauigkeit Luftfeuchtigkeit	± 5 %	± 2 %	± 3 %
Schnittstelle	digital	digital	I²C

Quellen:

🔗Datenblatt DHT22
🔗Datenblatt DHT11
🔗Datenblatt DHT20

⇒Vergleich Temperatur-/ Luftfeuchtigkeitssensoren

Pinbelegung:

DHT11
GND Daten 5V

DHT22
5V Daten GND

DHT20
SDA SCL GND 5V

Beispiele für DHT11, DHT22 und DHT20 Sensoren.
Die Pinbelegung kann sich von der hier gezeigten unterscheiden. Achte auf die Beschriftung auf dem Sensor!

Benötigte Bibliotheken

DHT11/DHT22

DHT20

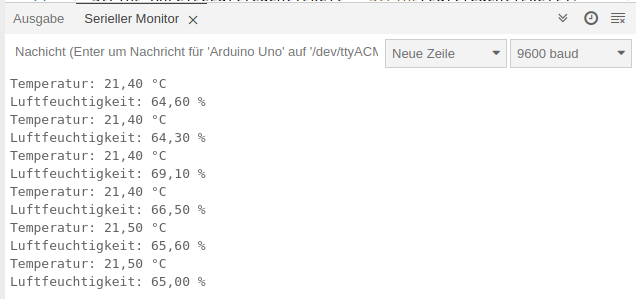

Der Serielle Monitor zeigt Temperatur und Luftfeuchtigkeit an

So sieht es aus:

Das Programm für DHT11/DHT22

#include "DHT.h"

// DHT am digitalen Pin 8 (Arduino)
int SENSOR_DHT = 8;

// Sensortyp festlegen
// DHT22
// #define SensorTyp DHT22

// DHT11
#define SensorTyp DHT11

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

void setup()
{
  Serial.begin(9600);

  // Sensor starten
  dht.begin();
}

void loop()
{
  // Temperatur lesen
  String Temperatur = String(dht.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  // Luftfeuchtigkeit lesen
  String Luftfeuchtigkeit = String(dht.readHumidity());

  // replace -> . durch , ersetzen
  Luftfeuchtigkeit.replace(".", ",");

  // Anzeige im Seriellen Monitor
  Serial.println("Temperatur: " + Temperatur + " °C");
  Serial.println("Luftfeuchtigkeit: " + Luftfeuchtigkeit + " %");

  delay(2000);
}

#include “DHT.h”

// DHT am digitalen Pin 8 (Arduino)

int SENSOR_DHT = 8;

// Sensortyp festlegen

// DHT22

// #define SensorTyp DHT22

// DHT11

#define SensorTyp DHT11

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

void setup()

{

Serial.begin(9600);

// Sensor starten

dht.begin();

}

void loop()

{

// Temperatur lesen

String Temperatur = String(dht.readTemperature());

// replace -> . durch , ersetzen

Temperatur.replace(“.”, “,”);

// Luftfeuchtigkeit lesen

String Luftfeuchtigkeit = String(dht.readHumidity());

// replace -> . durch , ersetzen

Luftfeuchtigkeit.replace(“.”, “,”);

// Anzeige im Seriellen Monitor

Serial.println(“Temperatur: ” + Temperatur + ” °C”);

Serial.println(“Luftfeuchtigkeit: ” + Luftfeuchtigkeit + ” %”);

delay(2000);

}

Das Programm für DHT20

#include "DHT20.h"

DHT20 dht;

void setup()
{
  Serial.begin(9600);

  Wire.begin();

  // Sensor starten
  dht.begin();
}

void loop()
{
  // Daten lesen
  dht.read();

  // Temperatur lesen
  String Temperatur = String(dht.getTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  // Luftfeuchtigkeit lesen
  String Luftfeuchtigkeit = String(dht.getHumidity());

  // replace -> . durch , ersetzen
  Luftfeuchtigkeit.replace(".", ",");

  // Anzeige im Seriellen Monitor
  Serial.println("Temperatur: " + Temperatur + " °C");
  Serial.println("Luftfeuchtigkeit: " + Luftfeuchtigkeit + " %");

  delay(2000);
}

#include “DHT20.h”

DHT20 dht;

void setup()

{

Serial.begin(9600);

Wire.begin();

// Sensor starten

dht.begin();

}

void loop()

{

// Daten lesen

dht.read();

// Temperatur lesen

String Temperatur = String(dht.getTemperature());

// replace -> . durch , ersetzen

Temperatur.replace(“.”, “,”);

// Luftfeuchtigkeit lesen

String Luftfeuchtigkeit = String(dht.getHumidity());

// replace -> . durch , ersetzen

Luftfeuchtigkeit.replace(“.”, “,”);

// Anzeige im Seriellen Monitor

Serial.println(“Temperatur: ” + Temperatur + ” °C”);

Serial.println(“Luftfeuchtigkeit: ” + Luftfeuchtigkeit + ” %”);

delay(2000);

}
