Alarmanlage mit einer Lichtschranke – Projekte für Arduino und ESP32-Mikrocontroller

Lesezeit: 2 Minuten

Wenn sich ein Objekt innerhalb der Lichtschranke befindet, leuchtet die LED und der Lautsprecher spielt einen Ton.
Die Lichtschranke ist ein digitaler Sensor:
Wird der Kontakt durch ein Objekt ausgelöst, wird der Sensorwert auf 1 (HIGH) gesetzt.

Benötigte Bauteile:

LED

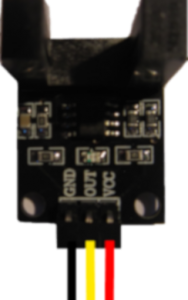

Lichtschranke
Widerstand 220 Ω
Lautsprecher
Leitungsdrähte

Beachte die ⇒Vorwiderstände verschiedener LEDs

Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

Setze die Variablen und definiere den jeweiligen pinMode:

int LICHTSCHRANKE = 5;
int LED = 8;
int LAUTSPRECHER = 7;
int SensorWert;

void setup()
{
  pinMode(LED, OUTPUT);
  pinMode(LAUTSPRECHER, OUTPUT);
  pinMode(LICHTSCHRANKE, INPUT);
}

int LICHTSCHRANKE = 5;

int LED = 8;

int LAUTSPRECHER = 7;

int SensorWert;

void setup()

{

pinMode(LED, OUTPUT);

pinMode(LAUTSPRECHER, OUTPUT);

pinMode(LICHTSCHRANKE, INPUT);

}

Im loop-Teil wird das Auslösen des Sensors abgefragt und die LED wird eingeschaltet und der Lautsprecher gibt einen Ton aus:

void loop()
{
  SensorWert = digitalRead(LICHTSCHRANKE);
  if (SensorWert == HIGH)
  {
    // LED einschalten, Ton abspielen
    digitalWrite(LED, HIGH);
    tone(LAUTSPRECHER, 1000);
  }

  else
  {
    // LED und Lautsprecher ausschalten
    digitalWrite(LED, LOW);
    noTone(LAUTSPRECHER);
  }
}
