Würfeln - Anzeige auf einem OLED-Display – Projekte für Arduino und ESP32-Mikrocontroller

Lesezeit: 4 Minuten

Das Programm würfelt auf Tasterdruck eine Zahl zwischen 1 und 6, simuliert im OLED-Display durch die Anzeige schnell aufeinander folgender zufälliger Ergebnisse den Würfelvorgang und zeigt anschließend die gewürfelte Zahl an.

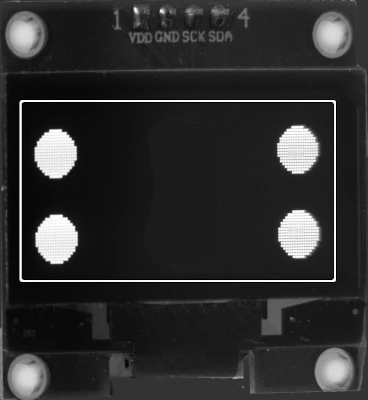

Damit die Würfelaugen gut sichtbar angezeigt werden, ist das OLED um 90° nach rechts gedreht.

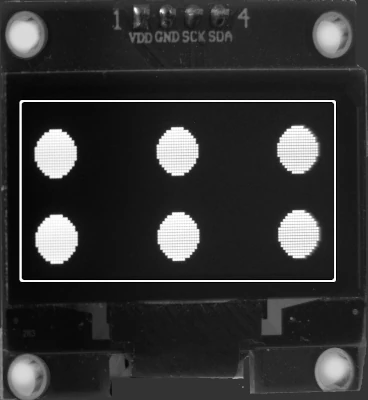

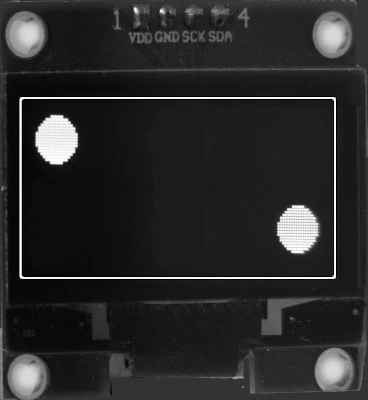

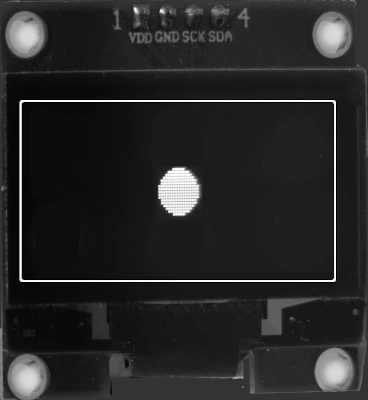

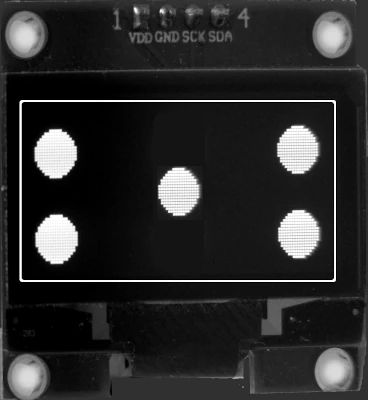

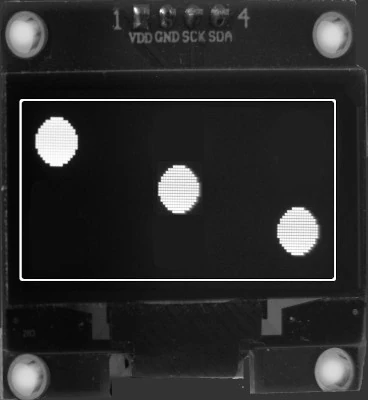

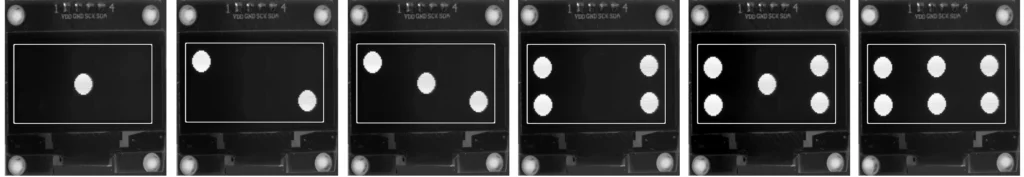

Die Würfelaugen:

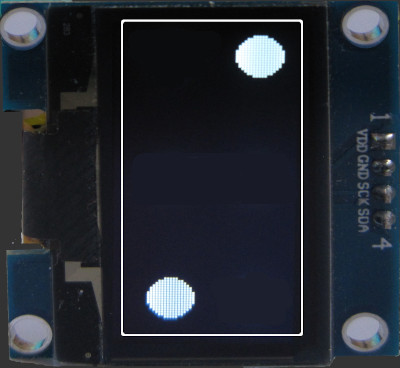

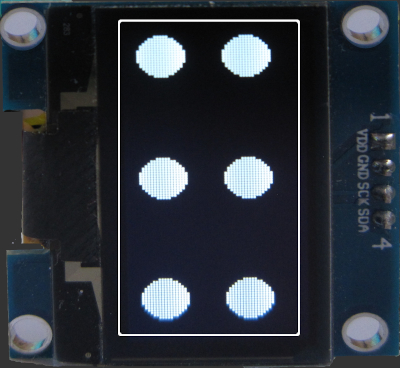

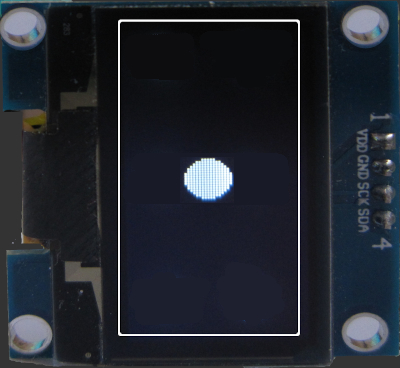

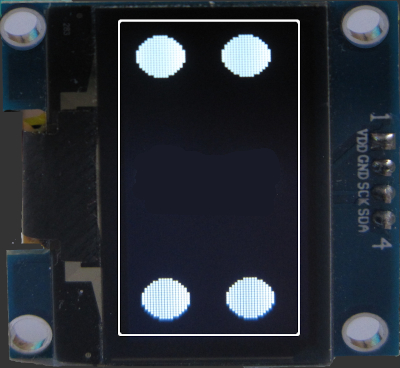

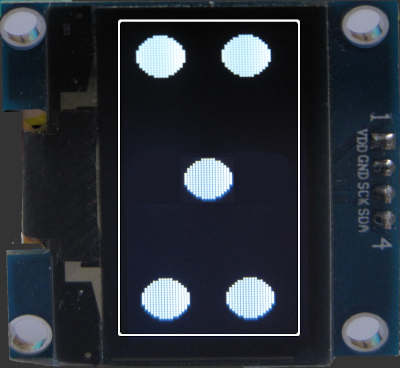

So sieht es aus:

Benötigte Bauteile:

Taster
OLED-Display
Leitungsdrähte

Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

⇒ OLED-Display

Benötigte Bibliotheken:

oder: Sketch -> Bibliothek einbinden -> Bibliotheken verwalten

⇒Funktionen der Bibilothek u8g2

Binde die benötigten Bibliotheken ein und definiere die Variablen. Beachte die Kommentare.

#include "U8g2lib.h"
#include "Bounce2.h"

int Minimum = 1;
int Maximum = 7;
int TASTER = 7;
/*
  OLED initialisieren
  Controller: SH1106 oder SSD1306
  es wird der Page buffer mode verwendet
  Typbezeichnung mit Bildschirmgröße in Pixeln
  1 = page buffer mode, F = full screen buffer mode
  Hardware I2C
  Name des OLEDs
  Rotation R0 (keine)
*/

// 1,3 Zoll SH1106
// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0, U8X8_PIN_NONE);

// 0,96 Zoll SSD1306

U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0, U8X8_PIN_NONE);

// Bounce initialisieren
Bounce Wuerfel = Bounce();

#include “U8g2lib.h”

#include “Bounce2.h”

int Minimum = 1;

int Maximum = 7;

int TASTER = 7;

OLED initialisieren

Controller: SH1106 oder SSD1306

es wird der Page buffer mode verwendet

Typbezeichnung mit Bildschirmgröße in Pixeln

1 = page buffer mode, F = full screen buffer mode

Hardware I2C

Name des OLEDs

Rotation R0 (keine)

// 1,3 Zoll SH1106

// U8G2_SH1106_128X64_NONAME_1_HW_I2C oled(U8G2_R0, U8X8_PIN_NONE);

// 0,96 Zoll SSD1306

U8G2_SSD1306_128X64_NONAME_1_HW_I2C oled(U8G2_R0, U8X8_PIN_NONE);

// Bounce initialisieren

Bounce Wuerfel = Bounce();

Der setup-Teil. Beachte die Kommentare.

void setup()
{
  pinMode(TASTER, INPUT_PULLUP);

  // Taster Bounce zuordnen
  Wuerfel.attach(TASTER);
  Wuerfel.interval(20);

  oled.begin();

  // Zufallsgenerator starten
  randomSeed(analogRead(A0));

  // Farbe weiß
  oled.setDrawColor(1);

  // Position 90 Grad
  oled.clearDisplay();
  oled.setFont(u8g2_font_t0_22_te);

  // oled.setDisplayRotation(U8G2_R1);
  oled.setFlipMode(1);

  // Hinweis anzeigen
  oled.firstPage();
  do
  {
    oled.drawStr(2, 20, "Start");
    oled.drawStr(2, 50, "->");
    oled.drawStr(2, 80, "Taste");
  }
  while (oled.nextPage());

  oled.setDisplayRotation(U8G2_R0);
  oled.setFlipMode(1);
}

void setup()

{

pinMode(TASTER, INPUT_PULLUP);

// Taster Bounce zuordnen

Wuerfel.attach(TASTER);

Wuerfel.interval(20);

oled.begin();

// Zufallsgenerator starten

randomSeed(analogRead(A0));

// Farbe weiß

oled.setDrawColor(1);

// Position 90 Grad

oled.clearDisplay();

oled.setFont(u8g2_font_t0_22_te);

// oled.setDisplayRotation(U8G2_R1);

oled.setFlipMode(1);

// Hinweis anzeigen

oled.firstPage();

{

oled.drawStr(2, 20, “Start”);

oled.drawStr(2, 50, “->”);

oled.drawStr(2, 80, “Taste”);

}

while (oled.nextPage());

oled.setDisplayRotation(U8G2_R0);

oled.setFlipMode(1);

}

Im loop-Teil wird die Funktion Wuerfeln() aufgerufen:

void Wuerfeln()
{
  int Zahl =  random(Minimum, Maximum);
  oled.firstPage();

  // Würfelaugen zeichnen
  // 1
  if (Zahl == 1)
  {
    do
    {
      oled.drawRFrame(0, 0, 128, 64, 5);
      oled.drawDisc(60, 32, 8);
    }
    while (oled.nextPage());
  }

  // 2
  if (Zahl == 2)
  {
    do
    {
      oled.drawRFrame(0, 0, 128, 64, 5);
      oled.drawDisc(14, 14, 8);
      oled.drawDisc(112, 50, 8);
    }
    while (oled.nextPage());
  }

  // 3
  if (Zahl == 3)
  {
    do
    {
      oled.drawRFrame(0, 0, 128, 64, 5);
      oled.drawDisc(14, 14, 8);
      oled.drawDisc(60, 32, 8);
      oled.drawDisc(112, 50, 8);
    }
    while (oled.nextPage());
  }

  // 4
  if (Zahl == 4)
  {
    do
    {
      oled.drawRFrame(0, 0, 128, 64, 5);
      oled.drawDisc(14, 14, 8);
      oled.drawDisc(14, 50, 8);
      oled.drawDisc(112, 14, 8);
      oled.drawDisc(112, 50, 8);
    }
    while (oled.nextPage());
  }

  // 5
  if (Zahl == 5)
  {
    do
    {
      oled.drawRFrame(0, 0, 128, 64, 5);
      oled.drawDisc(14, 14, 8);
      oled.drawDisc(60, 32, 8);
      oled.drawDisc(112, 14, 8);
      oled.drawDisc(14, 50, 8);
      oled.drawDisc(112, 50, 8);
    }
    while (oled.nextPage());
  }

  // 6
  if (Zahl == 6)
  {
    do
    {
      oled.drawRFrame(0, 0, 128, 64, 5);
      oled.drawDisc(14, 14, 8);
      oled.drawDisc(60, 14, 8);
      oled.drawDisc(112, 14, 8);
      oled.drawDisc(14, 50, 8);
      oled.drawDisc(60, 50, 8);
      oled.drawDisc(112, 50, 8);
    }
    while (oled.nextPage());
  }
}

void Wuerfeln()

{

int Zahl = random(Minimum, Maximum);

oled.firstPage();

// Würfelaugen zeichnen

// 1

if (Zahl == 1)

{

oled.drawRFrame(0, 0, 128, 64, 5);

oled.drawDisc(60, 32, 8);

}

while (oled.nextPage());

}

// 2

if (Zahl == 2)

{

oled.drawRFrame(0, 0, 128, 64, 5);

oled.drawDisc(14, 14, 8);

oled.drawDisc(112, 50, 8);

}

while (oled.nextPage());

}

// 3

if (Zahl == 3)

{

oled.drawRFrame(0, 0, 128, 64, 5);

oled.drawDisc(14, 14, 8);

oled.drawDisc(60, 32, 8);

oled.drawDisc(112, 50, 8);

}

while (oled.nextPage());

}

// 4

if (Zahl == 4)

{

oled.drawRFrame(0, 0, 128, 64, 5);

oled.drawDisc(14, 14, 8);

oled.drawDisc(14, 50, 8);

oled.drawDisc(112, 14, 8);

oled.drawDisc(112, 50, 8);

}

while (oled.nextPage());

}

// 5

if (Zahl == 5)

{

oled.drawRFrame(0, 0, 128, 64, 5);

oled.drawDisc(14, 14, 8);

oled.drawDisc(60, 32, 8);

oled.drawDisc(112, 14, 8);

oled.drawDisc(14, 50, 8);

oled.drawDisc(112, 50, 8);

}

while (oled.nextPage());

}

// 6

if (Zahl == 6)

{

oled.drawRFrame(0, 0, 128, 64, 5);

oled.drawDisc(14, 14, 8);

oled.drawDisc(60, 14, 8);

oled.drawDisc(112, 14, 8);

oled.drawDisc(14, 50, 8);

oled.drawDisc(60, 50, 8);

oled.drawDisc(112, 50, 8);

}

while (oled.nextPage());

}

Der loop-Teil:

void loop()
{
  // Taster abfragen
  if (Wuerfel.update())
  {
    if (Wuerfel.read() == LOW)
    {
      // Würfeleffekt: Zufallszahlen in schneller Folge anzeigen
      // bedingt durch den Page buffer mode nicht sehr schnell
      for (int i = 0; i < 5; i++)
      {
        int Zahl =  random(Minimum, Maximum);

        Wuerfeln();
        delay(50);
      }
    }
  }
}
