Der UNO R4 WiFi verfügt über eine 8x12 große LED-Matrix auf dem Board. Ein Taster startet den Würfelvorgang und die LED-Matrix zeigt die Augenzahl an. Zusätzlich wird das Würfeln durch eine Folge von gewürfelten Zahlen simuliert.
So sieht es aus:
Vorbereitungen
Zunächst musst du über den Boardverwalter das Board installieren:
Wenn das Board angeschlossen ist, kann der USB-Anschluss ausgewählt werden. Der Name des Anschlusses unterschiedet sich je nach verwendeten Betriebssystem.
Die LED-Matrix kann als zweidimensionales Array definiert werden. Diese Schreibweise hat den Vorteil, dass der Aufbau der Matrix sichtbar wird und eine Änderung schnell möglich ist.
Beispiele:
1 2 3 4 5 6 7 8 9 10 11 | byte PfeilRechts[8][12] = { { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 0, 0 }, { 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 0 }, { 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1 }, { 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0 } }; |
1 2 3 4 5 6 7 8 9 10 11 | byte PfeilLinks[8][12] = { { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1 }, { 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1 }, { 0, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1 }, { 0, 0, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0 } }; |
Benötigte Bauteile:
- Taster
- Leitungsdrähte

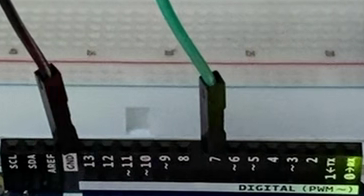

Verbinde einen Pin des Tasters mit GND und den anderen mit dem digitalen Pin 7.
Binde die benötigte Bibliothek ein und definiere die Variablen.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 | #include “Arduino_LED_Matrix.h” int TASTER = 7; /* Minimum und Maximum der Zufallszahlen ermittelde Zahl wird immer nach unten gerundet -> maximaler Wert muss 7 sein */ int Minimum = 1; int Maximum = 7; // Name der Matrix ArduinoLEDMatrix Matrix; // Start-Button byte StartButton[8][12] = { { 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 1, 0, 0, 1, 0, 0, 0, 0 }, { 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, 0, 0 }, { 0, 0, 1, 0, 0, 1, 1, 0, 0, 1, 0, 0 }, { 0, 0, 1, 0, 0, 1, 1, 0, 0, 1, 0, 0 }, { 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, 0, 0 }, { 0, 0, 0, 0, 1, 0, 0, 1, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0 } }; byte eins[8][12] = { { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 } }; byte zwei[8][12] = { { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 } }; byte drei[8][12] = { { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 } }; byte vier[8][12] = { { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 } }; byte fuenf[8][12] = { { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 }, { 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1 } }; byte sechs[8][12] = { { 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 1, 1 }, { 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 1, 1 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }, { 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 1, 1 }, { 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 1, 1 } }; |
Der setup-Teil. Beachte die Kommentare.
1 2 3 4 5 6 7 8 9 10 11 12 | void setup() { Matrix.begin(); // Zufallsgenerator starten randomSeed(A0); pinMode(TASTER, INPUT_PULLUP); // Start-Button anzeigen Matrix.renderBitmap(StartButton, 8, 12); } |
Im loop-Teil wird die Funktion Wuerfeln() aufgerufen:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 | void Wuerfeln() { // Zufallszahl ermitteln int Zahl = random(Minimum, Maximum); // Abfrage der gewürfelten Zahl switch (Zahl) { case 1: Matrix.renderBitmap(eins, 8, 12); break; case 2: Matrix.renderBitmap(zwei, 8, 12); break; case 3: Matrix.renderBitmap(drei, 8, 12); break; case 4: Matrix.renderBitmap(vier, 8, 12); break; case 5: Matrix.renderBitmap(vier, 8, 12); break; case 6: Matrix.renderBitmap(sechs, 8, 12); break; } } |
Der loop-Teil. Beachte die Kommentare.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | void loop() { // Zustand des Tasters lesen int TasterLesen = digitalRead(TASTER); if (TasterLesen == LOW) { delay(200); // Würfeleffekt for (int i = 0; i < 5; i++) { Wuerfeln(); delay(200); } } } |
