ESP8266 Wemos D1 Mini – Projekte für Arduino und ESP32-Mikrocontroller

Es gibt zwei Versionen des Wemos D1 mit identischer Pinbelegung:

D1 Mini Typ C mit Mini-USB-Anschluss
D1 Mini V4.0 wird mit USB-C-Anschluss

Inhalt

Board installieren
Board auswählen
Pinbelegung
Zeit mit der Bibliothek time.h anzeigen
Webserver
- client-Methode
- Server.on-Methode


D1 Mini Typ C	D1 Mini V 4.0

Board installieren

Trage unter Datei -> Einstellungen eine zusätzliche Boardverwalter-URL ein:

https://arduino.esp8266.com/stable/package_esp8266com_index.json

Board auswählen

Pinbelegung

I²C

⇒Info

I²C-Pins (in Klammern ESP-Pin-Nummern)

D1 (5) -> SCL
D2 (4) -> SDA

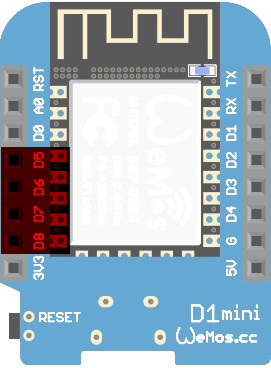

SPI

⇒Info

SPI-Pins (in Klammern ESP-Pin-Nummern)

D7 (13) -> COPI (MOSI)
D6 (12) -> CIPO (MISO)
D5 (14) -> CLK/SCK
D8 (15) -> CS

Beispiel: Anschluss eines Adafruit 1,8 Zoll TFT

Digitale Pins

links	Bemerkung	rechts	Bemerkung
D0 (16)	Zustand HIGH beim Hochladen eine angeschlossene LED leuchtet beim Hochladen	D1 (5)
D5 (14)		D2 (4)
D6 (12)		D3 (0)	aktiviert Firmware-Upload wenn der Zustand LOW ist
D7 (13)		D4 (2)	darf beim Hochladen nicht LOW sein. Kann nach dem Hochladen als normaler Eingabe-/Ausgabepin verwendet werden. Interne LED
D8 (15)	darf beim Hochladen nicht HIGH sein

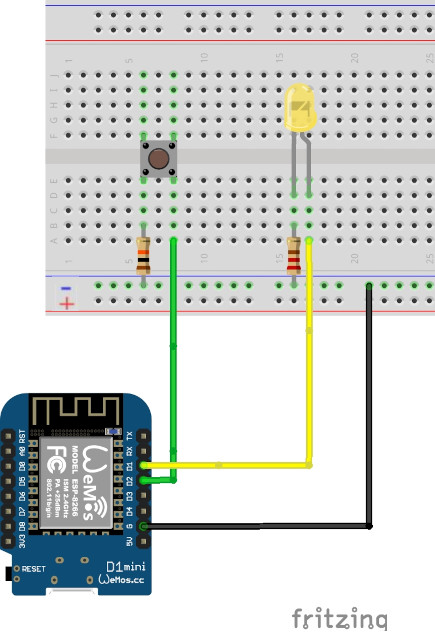

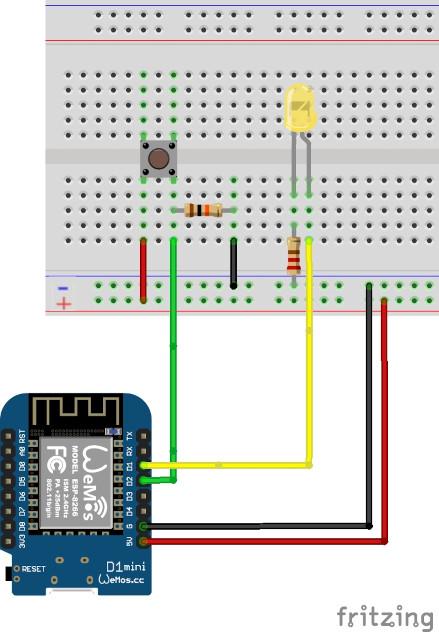

Der Zustand des Pins D2 ist LOW	Der Zustand des Pins D2 ist HIGH

Mit diesem Programm kannst du den Zustand des Tasters an Pin D2 testen:

int Taster = D2;
int Status = 0;

void setup()
{
  // die Taster werden als INPUT (Eingang) deklariert
  pinMode(Taster, INPUT);
  Serial.begin(9600);
}

void loop()
{
  // Taster für die gelbe LED abfragen
  Status = digitalRead(Taster);
  if (Status) Serial.println("Zustand des Tasters: HIGH" );
  else Serial.println("Zustand des Tasters: LOW" );
  delay(500);
}

int Taster = D2;

int Status = 0;

void setup()

{

// die Taster werden als INPUT (Eingang) deklariert

pinMode(Taster, INPUT);

Serial.begin(9600);

}

void loop()

{

// Taster für die gelbe LED abfragen

Status = digitalRead(Taster);

if (Status) Serial.println(“Zustand des Tasters: HIGH” );

else Serial.println(“Zustand des Tasters: LOW” );

delay(500);

}

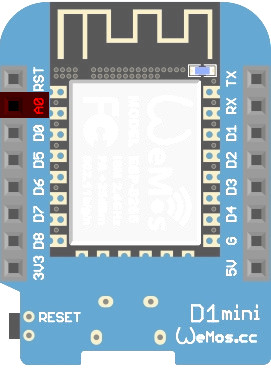

Analoger Pin

Das Wemos D1 Mini hat nur einen analogen Pin mit der Bezeichnung A0. Die Auflösung beträgt 10 Bit, der maximale Wert ist 1024.

Zeit mit der Bibliothek time.h anzeigen

ESP8266-Mikrocontroller können mit der Standardbibliothek Datum und Zeit anzeigen.

Beispiel: ⇒Anzeige von Datum und Zeit auf einem OLED-Display

#include "ESP8266WiFi.h"
#include "time.h"

char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_wday -> Wochentag (0 = Sonntag, 6 = Samstag)
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;
WiFiServer Server(80);
WiFiClient Client;

void setup()
{
  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  // WiFi starten
  WiFi.mode(WIFI_STA);
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }
  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());
}

void loop()
{
  // aktuelle Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  Serial.println("------------------------");

  // es kann bis zu 30 Sekunden dauern
  // bis die Zeit ermittelt wird
  // Name des Wochentages 0-6
  switch (Zeit.tm_wday)
  {
    case 0:
      Serial.print("Sonntag");
      break;
    case 1:
      Serial.print("Montag");
      break;
   case 2:
      Serial.print("Dienstag");
      break;
   case 3:
      Serial.print("Mittwoch");
      break;
   case 4:
      Serial.print("Donnerstag");
      break;
   case 5:
      Serial.print("Freitag");
      break;
   case 6:
      Serial.print("Samstag");
      break;
  }

  Serial.print(", ");
  if (Zeit.tm_mday < 10)  Serial.print("0");
  Serial.print(Zeit.tm_mday);
  Serial.print(".");

  // Monat: führende 0 ergänzen
  // Zählung beginnt mit 0 -> +1
  if ((Zeit.tm_mon + 1) < 10) Serial.print("0");

  Serial.print(Zeit.tm_mon + 1);
  Serial.print(".");

  // Anzahl Jahre seit 1900
  Serial.print(Zeit.tm_year + 1900);
  Serial.print(" ");

  // Stunde: wenn Stunde < 10 -> 0 davor setzen
  if (Zeit.tm_hour < 10) Serial.print("0");
  Serial.print(Zeit.tm_hour);
  Serial.print(":");

  // Minuten
  if (Zeit.tm_min < 10) Serial.print("0");
  Serial.print(Zeit.tm_min);
  Serial.print(":");

  // Sekunden
  if (Zeit.tm_sec < 10) Serial.print("0");
  Serial.print(Zeit.tm_sec);

  Serial.println();
  Serial.println("Tage seit dem 1.1. " + String(Zeit.tm_yday));

  // Normalzeit/Sommerzeit
  if(Zeit.tm_isdst > 0) Serial.println("MESZ = Mitteleuropäische Sommerzeit");
  else Serial.println("MEZ = Mitteleuropäische Zeit");
  delay(5000);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

#include “ESP8266WiFi.h”

#include “time.h”

char Router[] = “Router_SSID”;

char Passwort[] = “xxxxxxxx”;

// NTP-Server aus dem Pool

#define Zeitserver “de.pool.ntp.org”

Liste der Zeitzonen

https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv

Zeitzone CET = Central European Time ‑1 -> 1 Stunde zurück

CEST = Central European Summer Time von

M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr

bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr

#define Zeitzone “CET-1CEST,M3.5.0/02,M10.5.0/03”

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr

time_t aktuelleZeit;

Struktur tm

tm_hour -> Stunde: 0 bis 23

tm_min -> Minuten: 0 bis 59

tm_sec -> Sekunden 0 bis 59

tm_mday -> Tag 1 bis 31

tm_wday -> Wochentag (0 = Sonntag, 6 = Samstag)

tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)

tm_year -> Jahre seit 1900

tm_yday -> vergangene Tage seit 1. Januar des Jahres

tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)

tm Zeit;

WiFiServer Server(80);

WiFiClient Client;

void setup()

{

// Zeitzone: Parameter für die zu ermittelnde Zeit

configTzTime(Zeitzone, Zeitserver);

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

// WiFi starten

WiFi.mode(WIFI_STA);

WiFi.begin(Router, Passwort);

Serial.println(“————————”);

while (WiFi.status() != WL_CONNECTED)

{

delay(200);

Serial.print(“.”);

}

Serial.println();

Serial.print(“Verbunden mit ”);

Serial.println(Router);

Serial.print(“IP über DHCP: ”);

Serial.println(WiFi.localIP());

}

void loop()

{

// aktuelle Zeit holen

time(&aktuelleZeit);

// localtime_r -> Zeit in die lokale Zeitzone setzen

localtime_r(&aktuelleZeit, &Zeit);

Serial.println(“————————”);

// es kann bis zu 30 Sekunden dauern

// bis die Zeit ermittelt wird

// Name des Wochentages 0–6

switch (Zeit.tm_wday)

{

case 0:

Serial.print(“Sonntag”);

break;

case 1:

Serial.print(“Montag”);

break;

case 2:

Serial.print(“Dienstag”);

break;

case 3:

Serial.print(“Mittwoch”);

break;

case 4:

Serial.print(“Donnerstag”);

break;

case 5:

Serial.print(“Freitag”);

break;

case 6:

Serial.print(“Samstag”);

break;

}

Serial.print(“, ”);

if (Zeit.tm_mday < 10) Serial.print(“0”);

Serial.print(Zeit.tm_mday);

Serial.print(“.”);

// Monat: führende 0 ergänzen

// Zählung beginnt mit 0 -> +1

if ((Zeit.tm_mon + 1) < 10) Serial.print(“0”);

Serial.print(Zeit.tm_mon + 1);

Serial.print(“.”);

// Anzahl Jahre seit 1900

Serial.print(Zeit.tm_year + 1900);

Serial.print(“ ”);

// Stunde: wenn Stunde < 10 -> 0 davor setzen

if (Zeit.tm_hour < 10) Serial.print(“0”);

Serial.print(Zeit.tm_hour);

Serial.print(“:”);

// Minuten

if (Zeit.tm_min < 10) Serial.print(“0”);

Serial.print(Zeit.tm_min);

Serial.print(“:”);

// Sekunden

if (Zeit.tm_sec < 10) Serial.print(“0”);

Serial.print(Zeit.tm_sec);

Serial.println();

Serial.println(“Tage seit dem 1.1. ” + String(Zeit.tm_yday));

// Normalzeit/Sommerzeit

if(Zeit.tm_isdst > 0) Serial.println(“MESZ = Mitteleuropäische Sommerzeit”);

else Serial.println(“MEZ = Mitteleuropäische Zeit”);

delay(5000);

}

Webserver

Beispiel

Im Browser werden 6 Zufallszahlen angezeigt.
Im Seriellen Monitor wird die mit DHCP ermittelte IP des Wemos D1 Mini angezeigt.

Diese Adresse musst du in einem Browser deiner Wahl eingeben

client-Methode

#include "ESP8266WiFi.h"

// SSID und Passwort des Routers
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

WiFiServer Server(80);
WiFiClient Client;

// Minimum und Maximum der Zufallszahlen
int Minimum = 1;
int Maximum = 49;

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(500);

  // WiFi starten
  WiFi.mode(WIFI_STA);
  WiFi.begin(Router, Passwort);

  // Verbindung herstellen
  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }
  Server.begin();

  // SSID des Routers anzeigen
  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(WiFi.SSID());

  // IP anzeigen
  Serial.println(WiFi.localIP());

  // Zufallsgenerator mit dem Signal an A0 starten
  randomSeed(analogRead(A0));
}

void loop()
{
  Client = Server.available();
  if (Client)
  {
    // Seite aufbauen wenn SeiteAufbauen true ist
    boolean SeiteAufbauen = true;

    // solange der Client verbunden ist ...
    while (Client.connected())
    {
      if (Client.available())
      {
        // Anforderung vom Clienten lesen ...
        char Zeichen = Client.read();

        // return (\n) gesendet
        if (Zeichen == '\n')
        {
          // wenn SeiteAufbauen den Wert true hat
          if (SeiteAufbauen)
          {
            /*
              HTML-Seite aufbauen
              die folgenden Anweisungen müssen
              mit print oder println gesendet werden
              println "verschönert" den Quelltext
              (erzeugt einen Zeilenumbruch im Quelltext)
            */

            // HTML-Seite aufbauen
            Client.println("HTTP/1.1 200 OK");
            Client.println("Content-type:text/html");

            // Leerzeile zwingend erforderlich
            Client.println();
            Client.println("<!doctype html>");
            Client.println("<html>");
            Client.println("<body>");

            // alle 60 Sekunden aktualisieren mit meta-Tag
            Client.println("<meta http-equiv=\"refresh\" content=\"60\">");

            // <h2> Überschrift H2
            Client.println("<h2>Zufallszahlen</h2>");

            // <hr> horizontale Linie
            Client.println("<hr>");

            // Zufallszahlen anzeigen
            for (int i = 0; i < 6; i++ )
            {
              int Zahl = random(Minimum, Maximum);
              Client.println(Zahl);
              Client.println(" ");
            }
            Client.print("<hr>");

            // IPs anzeigen
            Client.print("Eigene IP (Server): ");
            Client.print(Client.remoteIP());

            // <br> break = neue Zeile
            Client.print("<br>IP Adresse Klient DHCP ");
            Client.print(WiFi.localIP());

            // Seite schließen
            Client.println("</body>");
            Client.println("</html>");

            // HTTP-Antwort endet mit neuer Zeile
            Client.println();

            // Seite vollständig geladen -> loop verlassen
            break;
          }

          // wenn new line (\n) gesendet wurde -> Seite aufbauen
          if (Zeichen == '\n') SeiteAufbauen = true;
          else if (Zeichen != '\r') SeiteAufbauen = false;
          delay(1);
          Client.stop();
        }
      }
    }
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

#include “ESP8266WiFi.h”

// SSID und Passwort des Routers

char Router[] = “Router_SSID”;

char Passwort[] = “xxxxxxxx”;

WiFiServer Server(80);

WiFiClient Client;

// Minimum und Maximum der Zufallszahlen

int Minimum = 1;

int Maximum = 49;

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(500);

// WiFi starten

WiFi.mode(WIFI_STA);

WiFi.begin(Router, Passwort);

// Verbindung herstellen

while (WiFi.status() != WL_CONNECTED)

{

delay(200);

Serial.print(“.”);

}

Server.begin();

// SSID des Routers anzeigen

Serial.println();

Serial.print(“Verbunden mit ”);

Serial.println(WiFi.SSID());

// IP anzeigen

Serial.println(WiFi.localIP());

// Zufallsgenerator mit dem Signal an A0 starten

randomSeed(analogRead(A0));

}

void loop()

{

Client = Server.available();

if (Client)

{

// Seite aufbauen wenn SeiteAufbauen true ist

boolean SeiteAufbauen = true;

// solange der Client verbunden ist …

while (Client.connected())

{

if (Client.available())

{

// Anforderung vom Clienten lesen …

char Zeichen = Client.read();

// return (\n) gesendet

if (Zeichen == ‘\n’)

{

// wenn SeiteAufbauen den Wert true hat

if (SeiteAufbauen)

{

HTML-Seite aufbauen

die folgenden Anweisungen müssen

mit print oder println gesendet werden

println “verschönert” den Quelltext

(erzeugt einen Zeilenumbruch im Quelltext)

// HTML-Seite aufbauen

Client.println(“HTTP/1.1 200 OK”);

Client.println(“Content-type:text/html”);

// Leerzeile zwingend erforderlich

Client.println();

Client.println(“<!doctype html>”);

Client.println(“<html>”);

Client.println(“<body>”);

// alle 60 Sekunden aktualisieren mit meta-Tag

Client.println(“<meta http-equiv=\“refresh\” content=\“60\”>”);

// <h2> Überschrift H2

Client.println(“<h2>Zufallszahlen</h2>”);

// <hr> horizontale Linie

Client.println(“<hr>”);

// Zufallszahlen anzeigen

for (int i = 0; i < 6; i++ )

{

int Zahl = random(Minimum, Maximum);

Client.println(Zahl);

Client.println(“ ”);

}

Client.print(“<hr>”);

// IPs anzeigen

Client.print(“Eigene IP (Server): ”);

Client.print(Client.remoteIP());

// <br> break = neue Zeile

Client.print(“<br>IP Adresse Klient DHCP ”);

Client.print(WiFi.localIP());

// Seite schließen

Client.println(“</body>”);

Client.println(“</html>”);

// HTTP-Antwort endet mit neuer Zeile

Client.println();

// Seite vollständig geladen -> loop verlassen

break;

}

// wenn new line (\n) gesendet wurde -> Seite aufbauen

if (Zeichen == ‘\n’) SeiteAufbauen = true;

else if (Zeichen != ‘\r’) SeiteAufbauen = false;

delay(1);

Client.stop();

}

Server.on-Methode

#include "ESP8266WebServer.h"

// SSID und Passwort des Routers
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

ESP8266WebServer Server(80);

// Minimum und Maximum der Zufallszahlen
int Minimum = 1;
int Maximum = 49;

// statischeIP = false -> IP-Adresse über DHCP vergeben
// statischeIP = true -> statische IP festlegen
bool statischeIP = false;

// ip und gateway müssen an das lokale Netz angepasst werden
IPAddress ip(192, 168, 1, 100);
IPAddress gateway(192, 168, 1, 1);
IPAddress subnet(255, 255, 255, 0);

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  // WiFi starten
  WiFi.mode(WIFI_STA);
  WiFi.begin(Router, Passwort);

  // statische IP vergeben
  if (statischeIP)
  {
    WiFi.config(ip, gateway, subnet);
    Serial.print("Verbunden mit ");
    Serial.println(Router);

    // IP anzeigen
    Serial.print("Statische IP: ");
  }

  // IP über DHCP ermitteln
  else
  {
    while (WiFi.status() != WL_CONNECTED)
    {
      delay(200);
      Serial.print(".");
    }
    Serial.println();
    Serial.print("Verbunden mit ");
    Serial.println(Router);
    Serial.print("IP über DHCP: ");
  }

  // IP anzeigen
  Serial.println(WiFi.localIP());

  // Zufallsgenerator mit dem Signal an A0 starten
  randomSeed(analogRead(A0));

  Server.begin();
  Server.on("/", SeiteBauen);
}

void loop()
{
  Server.handleClient();
}

void SeiteBauen()
{
  // Seite zusammenbauen
  // Kopf der HTML-Seite: aktualisierung alle 60 Sekunden
  // kann angepasst werden
  String Nachricht = "<head><meta http-equiv=\"refresh\" content=\"60\"></head>";
  Nachricht += "<h1>Zufallszahlen</h1>";
  Nachricht += "<hr>";

  // Zufallszahlen anzeigen
  for (int i = 0; i < 7; i++)
  {
    int Zahl = random(Minimum, Maximum);
    Nachricht += String(Zahl) + " ";
  }

  Nachricht += "<hr>";

  // Nachricht senden -> Seite anzeigen
  Server.send(200, "text/html", Nachricht);
}

#include “ESP8266WebServer.h”

// SSID und Passwort des Routers

char Router[] = “Router_SSID”;

char Passwort[] = “xxxxxxxx”;

ESP8266WebServer Server(80);

// Minimum und Maximum der Zufallszahlen

int Minimum = 1;

int Maximum = 49;

// statischeIP = false -> IP-Adresse über DHCP vergeben

// statischeIP = true -> statische IP festlegen

bool statischeIP = false;

// ip und gateway müssen an das lokale Netz angepasst werden

IPAddress ip(192, 168, 1, 100);

IPAddress gateway(192, 168, 1, 1);

IPAddress subnet(255, 255, 255, 0);

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

// WiFi starten

WiFi.mode(WIFI_STA);

WiFi.begin(Router, Passwort);

// statische IP vergeben

if (statischeIP)

{

WiFi.config(ip, gateway, subnet);

Serial.print(“Verbunden mit ”);

Serial.println(Router);

// IP anzeigen

Serial.print(“Statische IP: ”);

}

// IP über DHCP ermitteln

else

{

while (WiFi.status() != WL_CONNECTED)

{

delay(200);

Serial.print(“.”);

}

Serial.println();

Serial.print(“Verbunden mit ”);

Serial.println(Router);

Serial.print(“IP über DHCP: ”);

}

// IP anzeigen

Serial.println(WiFi.localIP());

// Zufallsgenerator mit dem Signal an A0 starten

randomSeed(analogRead(A0));

Server.begin();

Server.on(“/”, SeiteBauen);

}

void loop()

{

Server.handleClient();

}

void SeiteBauen()

{

// Seite zusammenbauen

// Kopf der HTML-Seite: aktualisierung alle 60 Sekunden

// kann angepasst werden

String Nachricht = “<head><meta http-equiv=\“refresh\” content=\“60\”></head>”;

Nachricht += “<h1>Zufallszahlen</h1>”;

Nachricht += “<hr>”;

// Zufallszahlen anzeigen

for (int i = 0; i < 7; i++)

{

int Zahl = random(Minimum, Maximum);

Nachricht += String(Zahl) + ” “;

}

Nachricht += “<hr>”;

// Nachricht senden -> Seite anzeigen

Server.send(200, “text/html”, Nachricht);

}

Letzte Aktualisierung: Nov. 12, 2025 @ 19:12
