Programm mit Arduino
Der Sensor BMP280 kann die Temperatur messen und den Luftdruck bestimmen. Er wird über ⇒I2C angesteuert. Auf einem LCD sollen Temperatur und Luftdruck angezeigt werden.
Das Programm im Film
LCD anschließen
⇒LCD
Normalerweise wäre eine komplexe Verkabelung zum Betrieb eines LCDs nötig. Der ⇒I2C-Bus regelt über einen eigenen Mikroprozessor die Kommunikation der Datenleitungen untereinander. Es werden deshalb nur vier Anschlüsse benötigt.
Die Helligkeit kann mit einem Potentiometer auf der Rückseite des LCDs eingestellt werden.
Benötigte Bauteile
- BMP280
- 4‑zeiliges LCD mit I²C-Schnittstelle
- Leitungsdrähte
Der Schaltplan
Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)
Der BMP280 wird in verschiedenen Bauformen mit unterschiedlicher Pinbelegung angeboten.
Bei einem BMP280 mit sechs Pins müssen SDO und CSB ebenfalls an VCC (5V) angeschlossen werden.
Quelle: 🔗https://sensorkit.joy-it.net/de/sensors/ky-052 (abgerufen am 01.03.24)
Das Programm
Benötigte Bibliotheken
 |  |
Die Standard-HEX-Adresse des BMP280 ist 0×77. In diesem Fall genügt der Aufruf bmp.begin().
Wenn das nicht funktioniert, kannst du die HEX-Adresse mit folgenden Programm herausfinden:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 | #include “Wire.h” void setup() { Wire.begin(); Serial.begin(9600); delay(1000); Serial.print(“I2C Scanner”); } void loop() { byte Fehler, Adresse; int Geraete = 0; Serial.println(“Starte Scanvorgang”); for (Adresse = 1; Adresse < 127; Adresse++ ) { // Übertragung starten Wire.beginTransmission(Adresse); // wenn die Übertragung beendet wird Fehler = Wire.endTransmission(); if (Fehler == 0) { Serial.print(“I2C Gerät gefunden — Adresse: 0x”); if (Adresse < 16) Serial.print(“0”); Serial.print(Adresse, HEX); Serial.println(“”); Geraete++; } } if (Geraete == 0) Serial.println(“Keine I2C Geräte gefunden\n”); else Serial.println(“Scanvorgang abgeschlossen”); delay(5000); } |
Dem Aufruf von bmp.begin muss dann in den Klammern die HEX-Adresse mitgeteilt werden.
Binde die benötigen Bibliotheken und definiere die Bauteile.
1 2 3 4 5 6 7 | #include “Adafruit_BMP280.h” #include “LCDIC2.h” // 4‑zeiliges LCD LCDIC2 lcd(0x27, 20, 4); Adafruit_BMP280 bmp; |
Der setup-Teil
Im setup-Teil werden das LCD und der BMP280 gestartet:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 | void setup() { // BMP280 starten // Standard-HEX-Adresse bmp.begin(); // alternative HEX-Adresse // bmp.begin(0x76) Serial.begin(9600); // LCD starten lcd.begin(); // Cursor “verstecken” lcd.setCursor(false); } |
Der loop-Teil
Im loop-Teil wird die Temperatur und der Luftdruck gemessen. Beachte die Kommentare.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 | void loop() { // readTemperature() Temperatur messen und Messergebnis formatieren String Temperatur = String(bmp.readTemperature()); // . durch , ersetzen Temperatur.replace(“.”, “,”); /* readPressure() Luftdruck messen und Messergebnis formatieren readPressure() liest in Pascal, ausgabe in hPa (Hekto-Pascal) Ergebnis durch 100 teilen */ String Luftdruck = String(bmp.readPressure() / 100); Luftdruck.replace(“.”, “,”); // Ausgabe Serieller Monitor Serial.println(“Temperatur: ” + Temperatur + “°C”); Serial.println(“Luftdruck: ” + Luftdruck + ” hPa”); // Ausgabe LCD lcd.setCursor(0, 0); lcd.print(“Temperatur: ”); lcd.setCursor(0, 1); // \337C -> ° lcd.print(Temperatur + “\337C”); lcd.setCursor(0, 2); lcd.print(“Luftdruck: ”); lcd.setCursor(0, 3); lcd.print(Luftdruck + ” hPa”); delay(3000); } |
Programm mit ESP32-Wroom
Der ESP32-Wroom verbindet sich über WiFi mit einem Zeitserver und zeigt das aktuelle Datum und die aktuelle Zeit an.

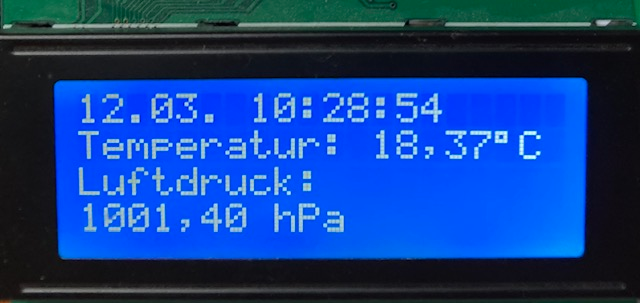

So sieht es aus:
Board installieren
Der Schaltplan
Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)
Das Programm
Bibiotheken und Variablen
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 | /* WiFi.h -> WiFi-Verbindungen herstellen time.h -> Zeitfunktionen bereitstellen Adafruit_BMP280.h -> Messfunktionen für den Sensor BMP280 LCDIC2.h -> Anzeige auf LCD1602 mit I2C */ #include “WiFi.h” #include “time.h” #include “Adafruit_BMP280.h” #include “LCDIC2.h” #include “Wire.h” // Router-SSID und Passwort char Router[] = “Router_SSID”; char Passwort[] = “xxxxxxxx”; // NTP-Server aus dem Pool für Deutschland #define Zeitserver “de.pool.ntp.org” /* Liste der Zeitzonen https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv Zeitzone CET = Central European Time ‑1 -> 1 Stunde zurück CEST = Central European Summer Time von M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr */ #define Zeitzone “CET-1CEST,M3.5.0/02,M10.5.0/03” // time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr time_t aktuelleZeit; /* Struktur tm tm_hour -> Stunde: 0 bis 23 tm_min -> Minuten: 0 bis 59 tm_sec -> Sekunden 0 bis 59 tm_mday -> Tag 1 bis 31 tm_mon -> Monat: 0 (Januar) bis 11 (Dezember) tm_year -> Jahre seit 1900 tm_yday -> vergangene Tage seit 1. Januar des Jahres tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time) */ // Zeit -> Name der Struktur tm Zeit; // Kommunikation des Servers über den Standardport 80 WiFiServer Server(80); // Name des Klienten WiFiClient Client; // 4‑zeiliges LCD LCDIC2 lcd(0x27, 20, 4); // Name des Sensorobjekts Adafruit_BMP280 bmp; // statischeIP = false -> IP-Adresse über DHCP vergeben // statischeIP = true -> statische IP festlegen // ip und gateway müssen an das lokale Netz angepasst werden bool statischeIP = true; IPAddress ip(192, 168, 1, 200); IPAddress gateway(192, 168, 1, 1); IPAddress subnet(255, 255, 255, 0); /* öffentliche DNS-Server ———————————————– OpenDNS 208, 67, 222, 222 (USA) Google 8, 8, 8, 8 (USA) Cloudfare 1, 1, 1, 1 (USA) DNSWWatch 84.200.69.80 (Deutschland) Quad9 9, 9, 9, 9 (Schweiz) Neustar UltraDNS 56, 154, 70, 3 (USA, gefiltert) Deutsche Telekom 217, 5,100,185 ———————————————— oder die im Router eingetragene IP im Beispiel: 192, 168, 1, 20 */ IPAddress primaryDNS(192, 168, 1, 20); IPAddress secondaryDNS(9, 9, 9, 9); |
Der setup-Teil
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 | void setup() { // Zeitzone: Parameter für die zu ermittelnde Zeit configTzTime(Zeitzone, Zeitserver); Serial.begin(9600); // auf serielle Verbindung warten while (!Serial); delay(500); // WiFi starten WiFi.mode(WIFI_STA); WiFi.begin(Router, Passwort); // statische IP vergeben if (statischeIP) { WiFi.config(ip, gateway, subnet, primaryDNS, secondaryDNS); Serial.print(“Verbunden mit ”); Serial.println(Router); // IP anzeigen Serial.print(“IP: ”); Serial.println(ip); } // IP über DHCP ermitteln else { while (WiFi.status() != WL_CONNECTED) { delay(200); Serial.print(“.”); } Serial.println(); Serial.print(“Verbunden mit ”); Serial.println(Router); Serial.print(“IP: ”); Serial.println(WiFi.localIP()); } // BMP280 starten bmp.begin(); // LCD starten lcd.begin(); // Cursor “verstecken” lcd.setCursor(false); } |
Der loop-Teil
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 | void loop() { // aktuelle Zeit holen time(&aktuelleZeit); // localtime_r -> Zeit in die lokale Zeitzone setzen localtime_r(&aktuelleZeit, &Zeit); lcd.setCursor(0, 0); // es kann bis zu 60 Sekunden dauern // bis die Zeit ermittelt wird // Tag: führende 0 ergänzen if (Zeit.tm_mday < 10) { Serial.print(“0”); lcd.print(“0”); } Serial.print(Zeit.tm_mday); lcd.print(String(Zeit.tm_mday)); Serial.print(“.”); lcd.print(“.”); // Monat: führende 0 ergänzen if (Zeit.tm_mon < 10) { Serial.print(“0”); lcd.print(“0”); } // Zählung beginnt mit 0 -> +1 Serial.print(Zeit.tm_mon + 1); lcd.print(String(Zeit.tm_mon + 1)); Serial.print(“.”); lcd.print(“. ”); // Anzahl Jahre seit 1900 Serial.print(Zeit.tm_year + 1900); Serial.print(“ ”); // Stunde: wenn Stunde < 10 -> 0 davor setzen if (Zeit.tm_hour < 10) { Serial.print(“0”); lcd.print(“0”); } Serial.print(Zeit.tm_hour); Serial.print(“:”); lcd.print(String(Zeit.tm_hour)); lcd.print(“:”); // Minuten if (Zeit.tm_min < 10) { Serial.print(“0”); lcd.print(“0”); } Serial.print(Zeit.tm_min); lcd.print(String(Zeit.tm_min)); Serial.print(“:”); lcd.print(“:”); // Sekunden if (Zeit.tm_sec < 10) { Serial.print(“0”); lcd.print(“0”); } Serial.print(Zeit.tm_sec); lcd.print(String(Zeit.tm_sec)); Serial.println(); // gelesene Temperatur in String umwandeln String Temperatur = String(bmp.readTemperature()); // . durch , ersetzen Temperatur.replace(“.”, “,”); /* readPressure() Luftdruck messen und Messergebnis formatieren readPressure() liest in Pascal, ausgabe in hPa (Hekto-Pascal) Ergebnis durch 100 teilen */ String Luftdruck = String(bmp.readPressure() / 100); Luftdruck.replace(“.”, “,”); // Ausgabe Serieller Monitor Serial.println(“Temperatur: ” + Temperatur + “°C”); Serial.println(“Luftdruck: ” + Luftdruck + ” hPa”); Serial.println(“——————————–”); // Ausgabe auf dem LCD // Ausgabe LCD lcd.setCursor(0, 1); lcd.print(“Temperatur: ”); // \337C -> ° lcd.print(Temperatur + “\337C”); lcd.setCursor(0, 2); lcd.print(“Luftdruck: ”); lcd.setCursor(0, 3); lcd.print(Luftdruck + ” hPa”); delay(5000); } |
