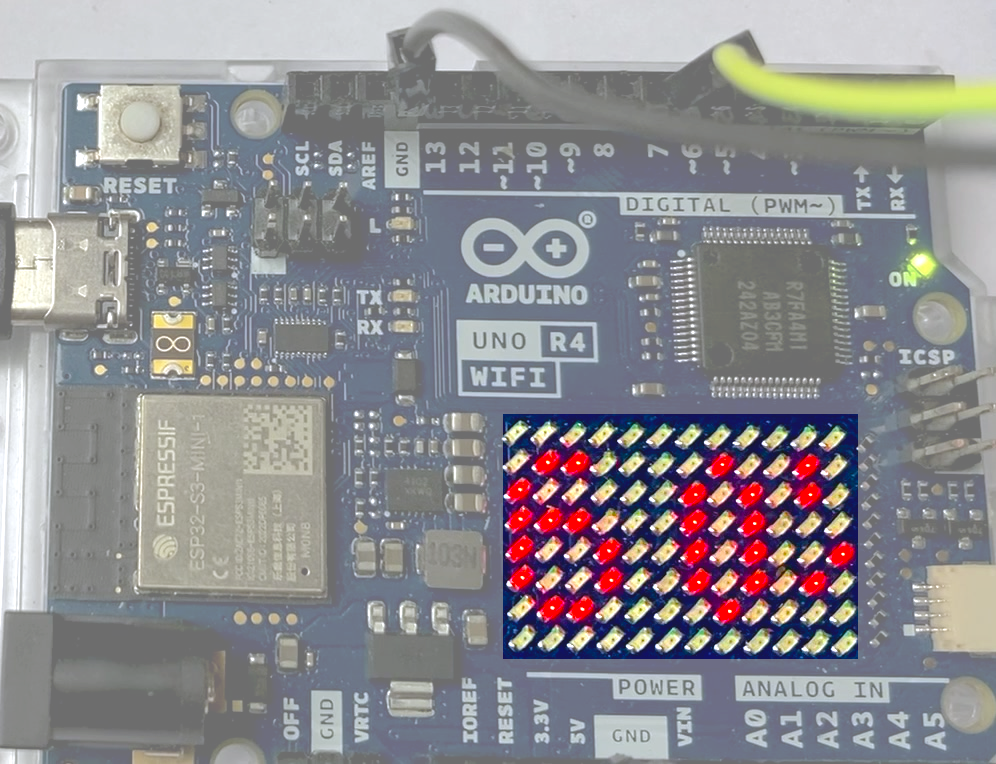

Der UNO R4 verfügt über eine LED-Matrix. Auf dieser Matrix sollen die mit einem DHT11/DHT22 gemessene Temperatur und Luftfeuchtigkeit als Lauftext dargestellt werden.

Benötigte Bauteile

⇒DHT11/DHT22
Leitungsdrähte

Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

Board installieren

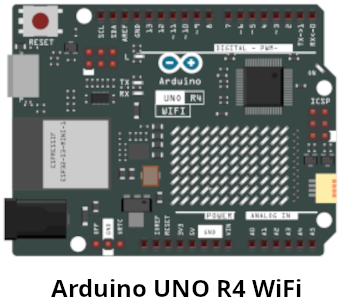

Arduino R4 WiFi

Benötigte Bibliotheken

Bibliotheken und Variablen

#include "ArduinoGraphics.h"
#include "Arduino_LED_Matrix.h"
#include "DHT.h"
// Pin des Sensors
int SENSOR_DHT = 7;

// #define SensorTyp DHT11

// oder DHT22
#define SensorTyp DHT22

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// Name der Matrix
ArduinoLEDMatrix Matrix;

#include "ArduinoGraphics.h"

#include "Arduino_LED_Matrix.h"

#include "DHT.h"

// Pin des Sensors

int SENSOR_DHT = 7;

// #define SensorTyp DHT11

// oder DHT22

#define SensorTyp DHT22

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// Name der Matrix

ArduinoLEDMatrix Matrix;

Der setup-Teil

void setup()
{
  // Matrix starten
  Matrix.begin();

  // dht starten
  dht.begin();
}

void setup()

{

// Matrix starten

Matrix.begin();

// dht starten

dht.begin();

}

Der loop-Teil

void loop()
{
  // Temperatur lesen
  float Temperatur = dht.readTemperature();

  // in String umwandeln
  String AnzeigeTemperatur = String(Temperatur);
  AnzeigeTemperatur.replace(".", ",");

  // Luftfeuchtigkeit lesen
  int Luftfeuchtigkeit = dht.readHumidity();

  // in String umwandeln, mit replace . durch , ersetze
  String AnzeigeLuftfeuchtigkeit = String(Luftfeuchtigkeit);

  // Scrollgeschwindigkeit
  Matrix.textScrollSpeed(80);

  // String zusammensetzen mit Leerzeichen abschließen
  String AnzeigeText = "  " + AnzeigeTemperatur + "  " + AnzeigeLuftfeuchtigkeit + "%   ";
  // Zeichnen starten
  Matrix.beginDraw();

  // Fontgrößen: Font_4x6, Font_5x7
  Matrix.textFont(Font_5x7);

  // beginText(Spalte, Zeile, Farbe)
  Matrix.beginText(0, 1, 0xFFFFFF);

  // Text anzeigen
  Matrix.print(AnzeigeText);

  // nach links scrollen
  Matrix.endText(SCROLL_LEFT);

  // Ausgabe beenden
  Matrix.endDraw();
}

void loop()

{

// Temperatur lesen

float Temperatur = dht.readTemperature();

// in String umwandeln

String AnzeigeTemperatur = String(Temperatur);

AnzeigeTemperatur.replace(".", ",");

// Luftfeuchtigkeit lesen

int Luftfeuchtigkeit = dht.readHumidity();

// in String umwandeln, mit replace . durch , ersetze

String AnzeigeLuftfeuchtigkeit = String(Luftfeuchtigkeit);

// Scrollgeschwindigkeit

Matrix.textScrollSpeed(80);

// String zusammensetzen mit Leerzeichen abschließen

String AnzeigeText = " " + AnzeigeTemperatur + " " + AnzeigeLuftfeuchtigkeit + "% ";

// Zeichnen starten

Matrix.beginDraw();

// Fontgrößen: Font_4x6, Font_5x7

Matrix.textFont(Font_5x7);

// beginText(Spalte, Zeile, Farbe)

Matrix.beginText(0, 1, 0xFFFFFF);

// Text anzeigen

Matrix.print(AnzeigeText);

// nach links scrollen

Matrix.endText(SCROLL_LEFT);

// Ausgabe beenden

Matrix.endDraw();

}
