Wird der Taster gedrückt zeigt die RGB-Matrix in zufälliger Reihenfolge und in verschiedenen Farben Zahlen zwischen 1 und 9. Zusätzlich wird der Wechsel der Zahlen mit einem kurzen Ton ergänzt. Wenn der Taster losgelassen wird, vergleicht das Programm die letzten beiden Zahlen und zeigt die übereinstimmenden Zahlen an.

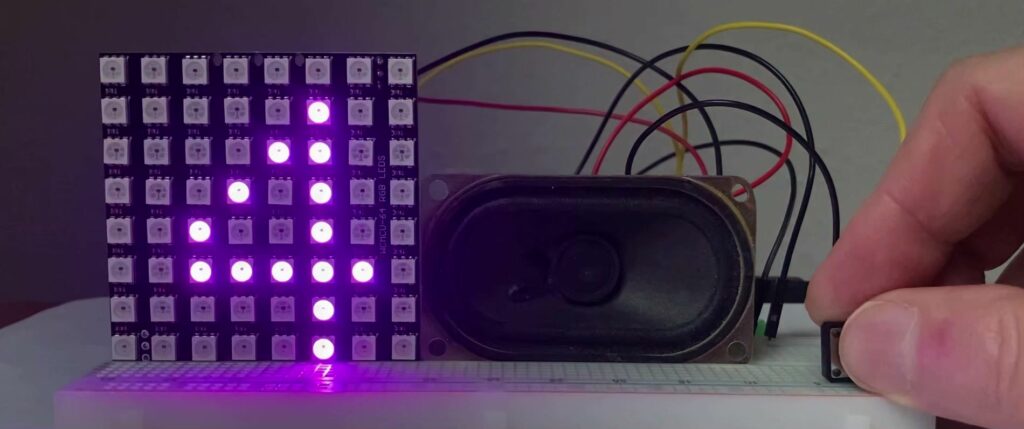

So sieht es aus und hört es sich an:
Benötigte Bauteile:
- RGB-Matrix 8x8
- Lautsprecher
- Taster
- Leitungsdrähte
Board installieren
Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)
Benötigte Bibliothek installieren
Binde die benötigte Bibliothek ein und definiere die Variablen:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 | #include “Adafruit_NeoMatrix.h” // Pins ESP32-Wroom, für UNO anpassen #define RGBMatrixPin 15 #define TASTER 2 #define LAUTSPRECHER 26 // RGBMatrix -> Name der RGB-Matrix /* die wichtigsten Parameter: Parameter 1 = Breite der Matrix (8) Parameter 2 = Höhe der Matrix (8) Parameter 3 = Name des Daten-Pins (RGBMatrixPin) */ Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix ( 8, 8, RGBMatrixPin, NEO_MATRIX_TOP + NEO_MATRIX_RIGHT + NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE, NEO_GRB + NEO_KHZ800 ); // Farben definieren #define Rot RGBMatrix.Color(255, 0, 0) #define Gruen RGBMatrix.Color(0, 255, 0) #define Blau RGBMatrix.Color(0, 0, 255) #define Magenta RGBMatrix.Color(139, 0, 139) #define Pink RGBMatrix.Color(255, 20, 147) #define Weiss RGBMatrix.Color(255, 255, 255) #define Gelb RGBMatrix.Color(255, 255, 0) #define Schwarz RGBMatrix.Color(0, 0, 0) #define Rosa RGBMatrix.Color(236, 170, 170) #define Orange RGBMatrix.Color(255, 165, 0) // zufällige Farbe #define Zufallsfarbe RGBMatrix.Color(random(1, 255), random(1, 255), random(1, 255)) // Variablen: Farbe -> Farbe der Zahl, Zahl -> zufällig ermittelte Zahl int Farbe; int Zahl; // Array für die Zufallszahlen int ZahlWert[2]; // Startwert für die Anzahl der Durchläufe int Durchlauf = 0; // Variable für den Zusand des Tasters bool TasterGedrueckt = true; |
Der setup-Teil:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 | void setup() { pinMode(TASTER, INPUT_PULLUP); // Helligkeit der RGBMatrix RGBMatrix.setBrightness(30); // RGBMatrix starten RGBMatrix.begin(); // Zufallsgenerator starten randomSeed(analogRead(A0)); // Pfeil anzeigen RGBMatrix.drawFastHLine(0, 3, 8, Gelb); RGBMatrix.drawFastHLine(0, 4, 8, Gelb); RGBMatrix.drawPixel(6, 2, Gelb); RGBMatrix.drawPixel(6, 5, Gelb); RGBMatrix.show(); } |
Der loop-Teil:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 | void loop() { // solange der Taster gedrückt wird laufen zufällige Zahlen if (!digitalRead(TASTER)) { TasterGedrueckt = false; RGBMatrix.clear(); // ASCII-Werte der Zahlen: 49 = 1 … 57 = 9 Zahl = random(49, 57); // Farben der Zahlen definieren switch (Zahl) { case 49: Farbe = Rot; break; case 50: Farbe = Gruen; break; case 51: Farbe = Blau; break; case 52: Farbe = Magenta; break; case 53: Farbe = Pink; break; case 54: Farbe = Weiss; break; case 55: Farbe = Gelb; break; case 56: Farbe = Rosa; break; case 57: Farbe = Orange; break; } // Zahl anzeigen RGBMatrix.drawChar(2, 1, char(Zahl), Farbe, Schwarz, 1); RGBMatrix.show(); tone(LAUTSPRECHER, 1000, 30); delay(100); } // wenn der Taster nicht gedrückt wurde // und (&&) TasterGedrueckt false ist if (digitalRead(TASTER) && !TasterGedrueckt) { TasterGedrueckt = true; // aktuelle Zahl im Array speichern ZahlWert[Durchlauf] = Zahl; // wenn zwei Zahlen im Array gleich sind if (ZahlWert[0] == ZahlWert[1]) { RGBMatrix.clear(); // Pfeil anzeigen RGBMatrix.drawFastHLine(0, 3, 8, Gelb); RGBMatrix.drawFastHLine(0, 4, 8, Gelb); RGBMatrix.drawPixel(6, 2, Gelb); RGBMatrix.drawPixel(6, 5, Gelb); RGBMatrix.show(); delay(1000); RGBMatrix.clear(); // identische Zahlen anzeigen // erste Zahl anzeigen RGBMatrix.drawChar(2, 1, char(ZahlWert[0]), Farbe, Schwarz, 1); RGBMatrix.show(); delay(2000); RGBMatrix.clear(); // Pfeil anzeigen RGBMatrix.drawFastHLine(0, 3, 8, Gelb); RGBMatrix.drawFastHLine(0, 4, 8, Gelb); RGBMatrix.drawPixel(6, 2, Gelb); RGBMatrix.drawPixel(6, 5, Gelb); RGBMatrix.show(); delay(2000); RGBMatrix.clear(); // zweite Zahl anzeigen RGBMatrix.drawChar(2, 1, char(ZahlWert[1]), Farbe, Schwarz, 1); RGBMatrix.show(); delay(2000); // Smley RGBMatrix.clear(); RGBMatrix.drawCircle(4, 4, 3, Gelb); RGBMatrix.drawPixel(3, 3, Gelb); RGBMatrix.drawPixel(5, 3, Gelb); RGBMatrix.show(); // Melodie abspielen tone(LAUTSPRECHER, 100, 100); tone(LAUTSPRECHER, 200, 100); tone(LAUTSPRECHER, 300, 100); tone(LAUTSPRECHER, 400, 100); tone(LAUTSPRECHER, 300, 100); tone(LAUTSPRECHER, 200, 100); tone(LAUTSPRECHER, 100, 100); } // Durchlauf erhöhen Durchlauf ++; // wenn Durchlauf > 1 -> Wert zurücksetzen if (Durchlauf > 1) Durchlauf = 0; } } |
