Spiel mit einer RGB-Matrix – Projekte für Arduino und ESP32-Mikrocontroller

Lesezeit: 7 Minuten

Mit der RGB-Matrix soll ein kleines Spiel realisiert werden:

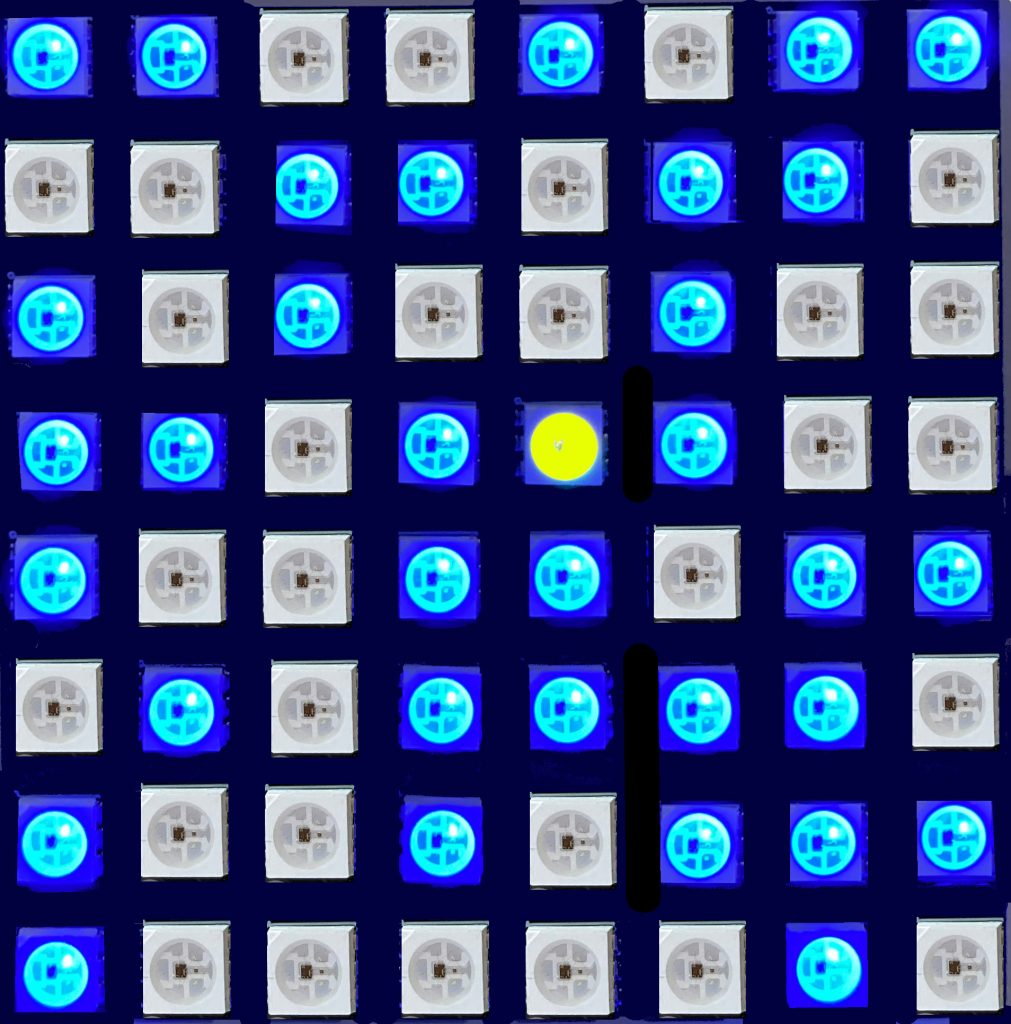

Auf einer RGB-Matrix leuchten zufällig eine Reihe von LEDs. In der Mitte leuchtet beim Start eine gelbe LED. Das Tastenpad „bewegt“ diese LED über die RGB-Matrix und „löscht“ dabei die LED auf der aktuellen Position.

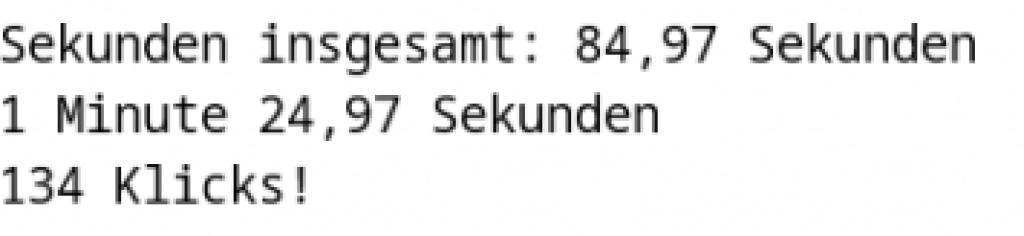

Wenn die äußere rechte Taste des Tastenpads gedrückt wird, zeigt der Serielle Monitor die benötigte Zeit und die Anzahl der Klicks an.

So sieht es aus: (um das Video kurz zu halten, wurden nur sechs LEDs verwendet)

Die RGB-Matrix besteht aus miteinander verbundenen RGB-LEDs. Jede besitzt einen eigenen Controller und kann einzeln angesteuert werden. Die RGB-Matrix benötigt nur einen digitalen Eingang.

RGB ist eine Mischung aus den Farben rot, grün und blau. Die Werte werden durch Kommata getrennt.

Beispiele:

Hier findest du einen Überblick über die 🔗RGB-Farbcodes (externer Link abgerufen am 21.03.23).

Benötigte Bauteile:

RGB-Matrix2 LEDs
Tastenpad
Leitungsdrähte

Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

[RGB_Matrix]

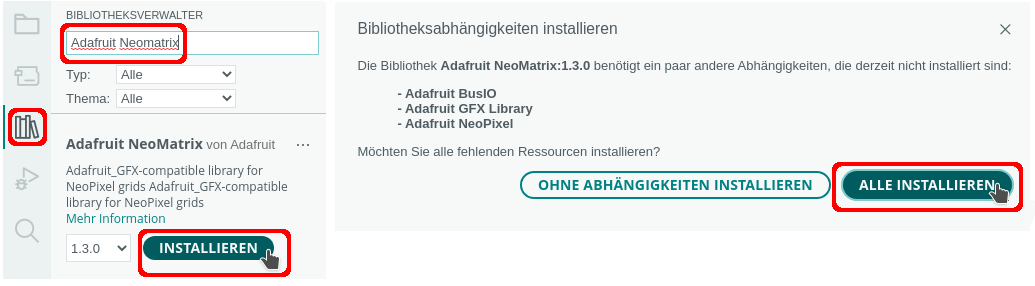

Benötigte Bibliotheken:

oder: Sketch ⇒ Bibliothek einbinden ⇒ Bibliotheken verwalten

⇒Direkt zum Programm

Funktionen der Bibliothek Adafruit_NeoMatrix (Auswahl)

Schlüsselwort	Parameter	Aktion
begin();		RGB-Matrix starten
setBrightness(Parameter)	0 = aus, 255 = größte Helligkeit	Bildschirmhelligkeit setzen
setRotation(Richtung);	Richtung = 0 → nicht drehen Richtung = 1 → 90° drehen Richtung = 2 → 180° drehen Richtung = 3 → 270 ° drehen	Bildschirm ausrichten
fillScreen(Farbe);	Bildschirmhintergrund füllen Farben definieren: `#define Rot RGBMatrix.Color(255,0,0) #define Gruen RGBMatrix.Color(0,255,0) #define Blau RGBMatrix.Color(0,0,255) #define Magenta RGBMatrix.Color(139,0,139) #define Pink RGBMatrix.Color(255,20,147) #define Weiss RGBMatrix.Color(255,255,255) #define Gelb RGBMatrix.Color(255,255,0)`	Bildschirmhintergrund
drawLine(StartX, StartY, EndeX, EndeY, Farbe);		Linie zeichnen
drawFastHLine(StartX, StartY, Länge, Farbe);		horizontale Linie zeichnen
drawFastVLine(StartX, StartY, Länge, Farbe);		vertikale Linie zeichnen
drawRect(StartX, StartY„ Breite, Höhe, Farbe);		Rechteck zeichnen
drawRoundRect(StartX, StartY, Breite, Höhe, Eckenradius, Farbe);		abgerundetes Rechteck zeichnen
fill.Rect(StartX, StartY, Breite, Höhe, Füllfarbe);		ausgefülltes Rechteck zeichnen
drawCircle(MittelpunkX, MittelpunktY, Radius, Farbe);		Kreis zeichnen
drawPixel(StartX, StartY, Farbe);		einzelnen Pixel zeichnen
drawChar(StartX, StartY, Zeichen, Rot, Hintergrund, Textgröße);	drawChar(0, 1, ‘Z’, Rot, Weiss, 1);	Einzelnes Zeichen schreiben
fillCircle(MittelpunktX, MittelpunktY, Radius, Füllfarbe);		Ausgefüllten Kreis zeichnen
setCursor(x, y);		Cursor setzen
setTextSize(Textgröße);	Textgröße: 1 – 4 bei einer Matrix nur 1 möglich	Textgröße setzen
setTextColor(Farbe);		Textfarbe bestimmen
print(“Text”);		Text schreiben

Ob die Ausrichtung der RGB-Matrix korrekt ist, kannst du mit diesem Programm feststellen:

#include "Adafruit_NeoMatrix.h"

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix
/*
  die wichtigsten Parameter:
  Parameter 1 = Breite der Matrix (8)
  Parameter 2 = Höhe der Matrix (8)
  Parameter 3 = Name des Daten-Pins (RGBMatrixPin)
*/
Adafruit_NeoMatrix RGBMatrix =   Adafruit_NeoMatrix(8, 8, RGBMatrixPin,
                                 NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +
                                 NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,
                                 NEO_GRB + NEO_KHZ800);

void setup()
{
  RGBMatrix.setBrightness(10);

  // RGBMatrix starten
  RGBMatrix.begin();
}

void loop()
{
  RGBMatrix.clear();

  // horizintale Linie
  RGBMatrix.drawFastHLine(0, 2, 8, RGBMatrix.Color(0, 0, 255));

  // vertikale Linie
  RGBMatrix.drawFastVLine(2, 0, 8, RGBMatrix.Color(0, 0, 255));

  /*
    leuchtende LEDs in den Ecken
    oben links
    oben rechts
    unten links
    unten rechts
  */
  RGBMatrix.drawPixel(0, 0, RGBMatrix.Color(0, 0, 255));
  RGBMatrix.drawPixel(7, 0, RGBMatrix.Color(0, 0, 255));
  RGBMatrix.drawPixel(0, 7, RGBMatrix.Color(0, 0, 255));
  RGBMatrix.drawPixel(7, 7, RGBMatrix.Color(0, 0, 255));

  RGBMatrix.show();
}

#include “Adafruit_NeoMatrix.h”

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix

die wichtigsten Parameter:

Parameter 1 = Breite der Matrix (8)

Parameter 2 = Höhe der Matrix (8)

Parameter 3 = Name des Daten-Pins (RGBMatrixPin)

Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix(8, 8, RGBMatrixPin,

NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +

NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,

NEO_GRB + NEO_KHZ800);

void setup()

{

RGBMatrix.setBrightness(10);

// RGBMatrix starten

RGBMatrix.begin();

}

void loop()

{

RGBMatrix.clear();

// horizintale Linie

RGBMatrix.drawFastHLine(0, 2, 8, RGBMatrix.Color(0, 0, 255));

// vertikale Linie

RGBMatrix.drawFastVLine(2, 0, 8, RGBMatrix.Color(0, 0, 255));

leuchtende LEDs in den Ecken

oben links

oben rechts

unten links

unten rechts

RGBMatrix.drawPixel(0, 0, RGBMatrix.Color(0, 0, 255));

RGBMatrix.drawPixel(7, 0, RGBMatrix.Color(0, 0, 255));

RGBMatrix.drawPixel(0, 7, RGBMatrix.Color(0, 0, 255));

RGBMatrix.drawPixel(7, 7, RGBMatrix.Color(0, 0, 255));

RGBMatrix.show();

}

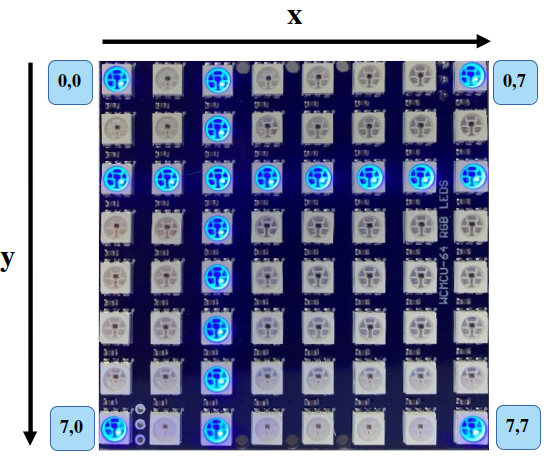

So muss es aussehen:

Ein Lauflicht:

Das dazugehörige Programm:

#include "Adafruit_NeoMatrix.h"

// Startposition links oben
int Spalte = 0;

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix
/*
  die wichtigsten Parameter:
  Parameter 1 = Breite der Matrix (8)
  Parameter 2 = Höhe der Matrix (8)
  Parameter 3 = Name des Daten-Pins (RGBMatrixPin)
*/
Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix(8, 8, RGBMatrixPin,
                               NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +
                               NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,
                               NEO_GRB + NEO_KHZ800);

void setup()
{
  // Helligkeit setzen
  RGBMatrix.setBrightness(10);

  // RGBMatrix starten
  RGBMatrix.begin();
}

void loop()
{
  RGBMatrix.clear();

  // von oben nach unten
  for (int i = 0; i <= 7; i++)
  {
    RGBMatrix.drawPixel(Spalte, i, RGBMatrix.Color(0, 0, 255));
    delay(100);
    RGBMatrix.show();
  }

  RGBMatrix.clear();

  // eine Spalte nach rechts
  Spalte++;

  // von unten nach oben
  for (int i = 7; i >= 0; i--)
  {
    RGBMatrix.drawPixel(Spalte, i, RGBMatrix.Color(0, 0, 255));
    delay(100);
    RGBMatrix.show();
  }

  // solange das Ende (Spalte = 7) nicht erreicht ist
  // -> eine Spalte hinzufügen
  if (Spalte < 6) Spalte++;

  // Ende erreicht, Spalte wieder auf 0 setzen
  else Spalte = 0;
}

#include “Adafruit_NeoMatrix.h”

// Startposition links oben

int Spalte = 0;

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix

die wichtigsten Parameter:

Parameter 1 = Breite der Matrix (8)

Parameter 2 = Höhe der Matrix (8)

Parameter 3 = Name des Daten-Pins (RGBMatrixPin)

Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix(8, 8, RGBMatrixPin,

NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +

NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,

NEO_GRB + NEO_KHZ800);

void setup()

{

// Helligkeit setzen

RGBMatrix.setBrightness(10);

// RGBMatrix starten

RGBMatrix.begin();

}

void loop()

{

RGBMatrix.clear();

// von oben nach unten

for (int i = 0; i <= 7; i++)

{

RGBMatrix.drawPixel(Spalte, i, RGBMatrix.Color(0, 0, 255));

delay(100);

RGBMatrix.show();

}

RGBMatrix.clear();

// eine Spalte nach rechts

Spalte++;

// von unten nach oben

for (int i = 7; i >= 0; i–)

{

RGBMatrix.drawPixel(Spalte, i, RGBMatrix.Color(0, 0, 255));

delay(100);

RGBMatrix.show();

}

// solange das Ende (Spalte = 7) nicht erreicht ist

// -> eine Spalte hinzufügen

if (Spalte < 6) Spalte++;

// Ende erreicht, Spalte wieder auf 0 setzen

else Spalte = 0;

}

Grafikfunktionen:

Das dazugehörige Programm:

#include "Adafruit_NeoMatrix.h"

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix
/*
  die wichtigsten Parameter:
  Parameter 1 = Breite der Matrix (8)
  Parameter 2 = Höhe der Matrix (8)
  Parameter 3 = Name des Daten-Pins (RGBMatrixPin)
*/
Adafruit_NeoMatrix RGBMatrix =  Adafruit_NeoMatrix(8, 8, RGBMatrixPin,
                                NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +
                                NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,
                                NEO_GRB + NEO_KHZ800);

// Farben definieren
#define Rot          RGBMatrix.Color(255,0,0)
#define Gruen        RGBMatrix.Color(0,255,0)
#define Blau         RGBMatrix.Color(0,0,255)
#define Magenta      RGBMatrix.Color(139,0,139)
#define Pink         RGBMatrix.Color(255,20,147)
#define Weiss        RGBMatrix.Color(255,255,255)
#define Gelb         RGBMatrix.Color(255,255,0)
#define ZufallsFarbe RGBMatrix.Color(random(1, 255), random(1, 255), random(1, 255))


void setup()
{
  RGBMatrix.setBrightness(10);

  // RGBMatrix starten
  RGBMatrix.begin();
}

void loop()
{
  RGBMatrix.clear();
  char Text[7] = {'A', 'r', 'd', 'u', 'i', 'n', 'o'};
  for (int i = 0; i < sizeof(Text); i++)
  {
    RGBMatrix.drawChar(0, 1, Text[i], Rot, 1, 1);
    RGBMatrix.show();
    delay(500);
    RGBMatrix.clear();
  }
  delay(1000);
  RGBMatrix.clear();

  // Matrix mit Farbe füllen
  RGBMatrix.fillScreen(Blau);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  RGBMatrix.fillScreen(Gelb);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  RGBMatrix.fillScreen(Rot);
  RGBMatrix.show();
  delay(500);

  RGBMatrix.clear();
  RGBMatrix.fillScreen(Gruen);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  RGBMatrix.fillScreen(Magenta);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  // einzelnes Zeichen schreiben
  RGBMatrix.setCursor(0, 1);
  RGBMatrix.setTextColor(Pink);
  RGBMatrix.setTextSize(1);
  RGBMatrix.print('Z');
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  // Linie zeichnen
  for (int i = 0; i <= 7; i++)
  {
    RGBMatrix.drawLine(i, 0, i, 8, Gelb);
    RGBMatrix.show();
    delay(200);
  }
  delay(500);
  RGBMatrix.clear();

  // horizontale Linie zeichnen
  for (int i = 1; i < 9; i++)
  {
    RGBMatrix.drawFastHLine(0, i , i, Gruen);
    RGBMatrix.show();
    delay(200);
  }
  delay(500);
  RGBMatrix.clear();

  // vertikale Linie zeichnen
  for (int i = 1; i < 9; i++)
  {
    RGBMatrix.drawFastVLine(i, 0 , i, Magenta);
    RGBMatrix.show();
    delay(100);
  }
  delay(500);
  RGBMatrix.clear();

  // Kreis zeichnen
  RGBMatrix.drawCircle(4, 4, 3, Weiss);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  // ausgefüllten Kreis zeichnen
  RGBMatrix.fillCircle(4, 4, 3, Blau);
  RGBMatrix.show();
  delay(500);

  // Rechtecke zeichnen
  RGBMatrix.clear();
  for (int i = 1; i < 9; i++)
  {
    RGBMatrix.drawRect(0, 0, i, i, RGBMatrix.Color(0, 255, 255));
    RGBMatrix.show();
    delay(200);
  }
  delay(500);
  RGBMatrix.clear();
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

#include “Adafruit_NeoMatrix.h”

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix

die wichtigsten Parameter:

Parameter 1 = Breite der Matrix (8)

Parameter 2 = Höhe der Matrix (8)

Parameter 3 = Name des Daten-Pins (RGBMatrixPin)

Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix(8, 8, RGBMatrixPin,

NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +

NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,

NEO_GRB + NEO_KHZ800);

// Farben definieren

#define Rot RGBMatrix.Color(255,0,0)

#define Gruen RGBMatrix.Color(0,255,0)

#define Blau RGBMatrix.Color(0,0,255)

#define Magenta RGBMatrix.Color(139,0,139)

#define Pink RGBMatrix.Color(255,20,147)

#define Weiss RGBMatrix.Color(255,255,255)

#define Gelb RGBMatrix.Color(255,255,0)

#define ZufallsFarbe RGBMatrix.Color(random(1, 255), random(1, 255), random(1, 255))

void setup()

{

RGBMatrix.setBrightness(10);

// RGBMatrix starten

RGBMatrix.begin();

}

void loop()

{

RGBMatrix.clear();

char Text[7] = {‘A’, ‘r’, ‘d’, ‘u’, ‘i’, ’n’, ‘o’};

for (int i = 0; i < sizeof(Text); i++)

{

RGBMatrix.drawChar(0, 1, Text[i], Rot, 1, 1);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

}

delay(1000);

RGBMatrix.clear();

// Matrix mit Farbe füllen

RGBMatrix.fillScreen(Blau);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

RGBMatrix.fillScreen(Gelb);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

RGBMatrix.fillScreen(Rot);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

RGBMatrix.fillScreen(Gruen);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

RGBMatrix.fillScreen(Magenta);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

// einzelnes Zeichen schreiben

RGBMatrix.setCursor(0, 1);

RGBMatrix.setTextColor(Pink);

RGBMatrix.setTextSize(1);

RGBMatrix.print(‘Z’);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

// Linie zeichnen

for (int i = 0; i <= 7; i++)

{

RGBMatrix.drawLine(i, 0, i, 8, Gelb);

RGBMatrix.show();

delay(200);

}

delay(500);

RGBMatrix.clear();

// horizontale Linie zeichnen

for (int i = 1; i < 9; i++)

{

RGBMatrix.drawFastHLine(0, i , i, Gruen);

RGBMatrix.show();

delay(200);

}

delay(500);

RGBMatrix.clear();

// vertikale Linie zeichnen

for (int i = 1; i < 9; i++)

{

RGBMatrix.drawFastVLine(i, 0 , i, Magenta);

RGBMatrix.show();

delay(100);

}

delay(500);

RGBMatrix.clear();

// Kreis zeichnen

RGBMatrix.drawCircle(4, 4, 3, Weiss);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

// ausgefüllten Kreis zeichnen

RGBMatrix.fillCircle(4, 4, 3, Blau);

RGBMatrix.show();

delay(500);

// Rechtecke zeichnen

RGBMatrix.clear();

for (int i = 1; i < 9; i++)

{

RGBMatrix.drawRect(0, 0, i, i, RGBMatrix.Color(0, 255, 255));

RGBMatrix.show();

delay(200);

}

delay(500);

RGBMatrix.clear();

}

Das eigentliche Programm:

Binde die benötigten Bibliotheken ein und definiere die Variablen. Beachte die Kommentare.

#include "Adafruit_NeoMatrix.h"

#define RGBMatrixPin 7

// Anzahl der LEDs für das Pixelmuster ⇒ kann angepasst werden
#define AnzahlLED 40

// RGBMatrix -> Name der Matrix
Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix(8, 8, RGBMatrixPin,
                               NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +
                               NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,
                               NEO_GRB + NEO_KHZ800);

// Farben definieren
#define Schwarz      RGBMatrix.Color(0,0,0)
#define Rot          RGBMatrix.Color(255,0,0)
#define Gruen        RGBMatrix.Color(0,255,0)
#define Blau         RGBMatrix.Color(0,0,255)
#define Magenta      RGBMatrix.Color(139,0,139)
#define Pink         RGBMatrix.Color(255,20,147)
#define Weiss        RGBMatrix.Color(255,255,255)
#define Gelb         RGBMatrix.Color(255,255,0)
#define MarineBlau   RGBMatrix.Color(0,0,128)
#define DunkelGruen  RGBMatrix.Color(0,100,0)
#define Golden       RGBMatrix.Color(205,149,12)
#define ZufallsFarbe RGBMatrix.Color(random(1, 255), random(1, 255), random(1, 255))

// PixelFarbe  -> Farbe der zufällig leuchtenden Pixel
// PixelCursor -> Farbe des sich bewegenden Pixels
#define PixelFarbe Blau
#define PixelCursor Gelb

// Variablen der Zeit
float StartZeit;
float VerstricheneZeit;
float Sekunden;

// entscheidet über den Neustart
bool Start = true;

int AnzahlKlicks = 1;

// Startposition der LED
int Zeile = 4;
int Spalte = 4;
int Taster;
int Analogwert;

#include “Adafruit_NeoMatrix.h”

#define RGBMatrixPin 7

// Anzahl der LEDs für das Pixelmuster ⇒ kann angepasst werden

#define AnzahlLED 40

// RGBMatrix -> Name der Matrix

Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix(8, 8, RGBMatrixPin,

NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +

NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,

NEO_GRB + NEO_KHZ800);

// Farben definieren

#define Schwarz RGBMatrix.Color(0,0,0)

#define Rot RGBMatrix.Color(255,0,0)

#define Gruen RGBMatrix.Color(0,255,0)

#define Blau RGBMatrix.Color(0,0,255)

#define Magenta RGBMatrix.Color(139,0,139)

#define Pink RGBMatrix.Color(255,20,147)

#define Weiss RGBMatrix.Color(255,255,255)

#define Gelb RGBMatrix.Color(255,255,0)

#define MarineBlau RGBMatrix.Color(0,0,128)

#define DunkelGruen RGBMatrix.Color(0,100,0)

#define Golden RGBMatrix.Color(205,149,12)

#define ZufallsFarbe RGBMatrix.Color(random(1, 255), random(1, 255), random(1, 255))

// PixelFarbe -> Farbe der zufällig leuchtenden Pixel

// PixelCursor -> Farbe des sich bewegenden Pixels

#define PixelFarbe Blau

#define PixelCursor Gelb

// Variablen der Zeit

float StartZeit;

float VerstricheneZeit;

float Sekunden;

// entscheidet über den Neustart

bool Start = true;

int AnzahlKlicks = 1;

// Startposition der LED

int Zeile = 4;

int Spalte = 4;

int Taster;

int Analogwert;

Der setup-Teil. Beachte die Kommentare:

void setup()
{
  // setBrightness(0..255)
  RGBMatrix.setBrightness(10);

  // NeoPixel Bibliothek initialisieren
  RGBMatrix.begin();

  // Zufallsgenerator starten
  randomSeed(analogRead(A0));
  Serial.begin(9600);
}

void setup()

{

// setBrightness(0..255)

RGBMatrix.setBrightness(10);

// NeoPixel Bibliothek initialisieren

RGBMatrix.begin();

// Zufallsgenerator starten

randomSeed(analogRead(A0));

Serial.begin(9600);

}

Die Tasten des Tastenpads werden mit der Funktion ⇒Tasterabfrage gelesen.

int Tasterabfrage()
{
  Analogwert = analogRead(A0);

  // kurzes delay() -> doppelten Tastendruck so weit wie möglich verhindern
  delay(200);
  /*
     A0 gibt je nach Taster einen Wert aus
     über den Seriellen Monitor kann dieser Wert angezeigt
     und kann dann eventuell angepasst werden
  */
  // Serial.println(Analogwert);
  switch (Analogwert)
  {
    case 0 ... 20:
      Taster = 1;
      break;
    case 30 ... 60:
      Taster = 2;
      break;
    case  70 ... 120:
      Taster = 3;
      break;
    case 150 ... 200:
      Taster = 4;
      break;
    case 300 ... 400:
      Taster = 5;
      break;
    default:
      return 0;
  }

  // gedrückten Taster zurückgeben
  return Taster;
}

int Tasterabfrage()

{

Analogwert = analogRead(A0);

// kurzes delay() -> doppelten Tastendruck so weit wie möglich verhindern

delay(200);

A0 gibt je nach Taster einen Wert aus

über den Seriellen Monitor kann dieser Wert angezeigt

und kann dann eventuell angepasst werden

// Serial.println(Analogwert);

switch (Analogwert)

{

case 0 ... 20:

Taster = 1;

break;

case 30 ... 60:

Taster = 2;

break;

case 70 ... 120:

Taster = 3;

break;

case 150 ... 200:

Taster = 4;

break;

case 300 ... 400:

Taster = 5;

break;

default:

return 0;

}

// gedrückten Taster zurückgeben

return Taster;

}

Der „Parcour“ wird mit der Funktion ParcourBauen() erstellt.

void ParcoursBauen()
{
  int Minimum = 0;
  int Maximum = 8;
  RGBMatrix.clear();

  for (int i = 0; i < AnzahlLED; i++)
  {
    // Zufallsposition der Pixel
    Spalte =  random(Minimum, Maximum);
    Zeile =  random(Minimum, Maximum);

    RGBMatrix.drawPixel(Zeile, Spalte, PixelFarbe);
  }
  Zeile = 4;
  Spalte = 4;
  RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);
  RGBMatrix.show();
}

void ParcoursBauen()

{

int Minimum = 0;

int Maximum = 8;

RGBMatrix.clear();

for (int i = 0; i < AnzahlLED; i++)

{

// Zufallsposition der Pixel

Spalte = random(Minimum, Maximum);

Zeile = random(Minimum, Maximum);

RGBMatrix.drawPixel(Zeile, Spalte, PixelFarbe);

}

Zeile = 4;

Spalte = 4;

RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);

RGBMatrix.show();

}

Der loop-Teil. Beachte die Kommentare.

void loop()
{
  // wenn Start = true -> Parcour erstellen
  if (Start)
  {
    RGBMatrix.clear();
    ParcoursBauen();
    Start = false;
    StartZeit = millis();
    int Zeile = 4;
    int Spalte = 4;
  }

  Taster = Tasterabfrage();

  // Ergebnisse anzeigen und Neustart
  if (Taster == 5)
  {
    Start = true;

    // Zeit berechnen
    float Sekunden;
    VerstricheneZeit = millis() - StartZeit;
    Sekunden = VerstricheneZeit / 1000;
    String GesamtSekunden = String(Sekunden);

    // . durch , ersetzen
    GesamtSekunden.replace(".", ",");

    // Ausgabe im Seriellen Monitor
    Serial.println("Sekunden insgesamt: " + GesamtSekunden + " Sekunden");

    // Minuten berechnen
    int Minute  = int(Sekunden) / 60;

    // nur Ausgabe der Minuten wenn Minute > 0
    if (Minute > 0)
    {
      // Ausgabe verschönern, wenn Minute > 1 -> Ausgabe "Minuten"
      // "Minute"
      if (Minute > 1)
      {
        Serial.print(String(Minute) + " Minuten ");
      }
      else
      {
        Serial.print(String(Minute) + " Minute ");
      }
    }
    // von Sekunden Anzahl der Minuten abziehen
    Sekunden = Sekunden - Minute * 60;

    // Sekunden in String umwandeln
    // damit . durch , ersetzt werden kann
    String AnzahlSekunden = String(Sekunden);

    // . durch , ersetzen
    AnzahlSekunden.replace(".", ",");
    Serial.println(AnzahlSekunden + " Sekunden");
    Serial.println(String(AnzahlKlicks) + " Klicks!");
    AnzahlKlicks = 1;
  }

  /*
    bei der Matrix gibt es kein oben oder unten
    links oder rechts
    die Funktion der Tasten muss durch Drehen der Matrix
    entsprechend angepasst werden
  */

  // links
  if (Taster == 1)
  {
    RGBMatrix.drawPixel(Zeile, Spalte, Schwarz);
    if (Zeile < 7) Zeile++;
    RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);
    RGBMatrix.show();
    AnzahlKlicks ++;
  }

  // oben
  if (Taster == 2)
  {
    RGBMatrix.drawPixel(Zeile, Spalte, Schwarz);
    if (Spalte < 7) Spalte++;
    RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);
    RGBMatrix.show();
    AnzahlKlicks ++;
  }

  // unten
  if (Taster == 3)
  {
    RGBMatrix.drawPixel(Zeile, Spalte, Schwarz);
    if (Spalte > 0) Spalte--;
    RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);
    RGBMatrix.show();
    AnzahlKlicks ++;
  }

  // rechts
  if (Taster == 4)
  {
    RGBMatrix.drawPixel(Zeile, Spalte, Schwarz);
    if (Zeile > 0) Zeile--;
    RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);
    RGBMatrix.show();
    AnzahlKlicks ++;
  }
}

100

101

102

103

104

105

106

107

108

109

110

void loop()

{

// wenn Start = true -> Parcour erstellen

if (Start)

{

RGBMatrix.clear();

ParcoursBauen();

Start = false;

StartZeit = millis();

int Zeile = 4;

int Spalte = 4;

}

Taster = Tasterabfrage();

// Ergebnisse anzeigen und Neustart

if (Taster == 5)

{

Start = true;

// Zeit berechnen

float Sekunden;

VerstricheneZeit = millis() - StartZeit;

Sekunden = VerstricheneZeit / 1000;

String GesamtSekunden = String(Sekunden);

// . durch , ersetzen

GesamtSekunden.replace(“.”, “,”);

// Ausgabe im Seriellen Monitor

Serial.println(“Sekunden insgesamt: ” + GesamtSekunden + ” Sekunden”);

// Minuten berechnen

int Minute = int(Sekunden) / 60;

// nur Ausgabe der Minuten wenn Minute > 0

if (Minute > 0)

{

// Ausgabe verschönern, wenn Minute > 1 -> Ausgabe “Minuten”

// “Minute”

if (Minute > 1)

{

Serial.print(String(Minute) + ” Minuten ”);

}

else

{

Serial.print(String(Minute) + ” Minute ”);

}

// von Sekunden Anzahl der Minuten abziehen

Sekunden = Sekunden - Minute * 60;

// Sekunden in String umwandeln

// damit . durch , ersetzt werden kann

String AnzahlSekunden = String(Sekunden);

// . durch , ersetzen

AnzahlSekunden.replace(“.”, “,”);

Serial.println(AnzahlSekunden + ” Sekunden”);

Serial.println(String(AnzahlKlicks) + ” Klicks!”);

AnzahlKlicks = 1;

}

bei der Matrix gibt es kein oben oder unten

links oder rechts

die Funktion der Tasten muss durch Drehen der Matrix

entsprechend angepasst werden

// links

if (Taster == 1)

{

RGBMatrix.drawPixel(Zeile, Spalte, Schwarz);

if (Zeile < 7) Zeile++;

RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);

RGBMatrix.show();

AnzahlKlicks ++;

}

// oben

if (Taster == 2)

{

RGBMatrix.drawPixel(Zeile, Spalte, Schwarz);

if (Spalte < 7) Spalte++;

RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);

RGBMatrix.show();

AnzahlKlicks ++;

}

// unten

if (Taster == 3)

{

RGBMatrix.drawPixel(Zeile, Spalte, Schwarz);

if (Spalte > 0) Spalte–;

RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);

RGBMatrix.show();

AnzahlKlicks ++;

}

// rechts

if (Taster == 4)

{

RGBMatrix.drawPixel(Zeile, Spalte, Schwarz);

if (Zeile > 0) Zeile–;

RGBMatrix.drawPixel(Zeile, Spalte, PixelCursor);

RGBMatrix.show();

AnzahlKlicks ++;

}

Funktionen der Bibliothek Adafruit_NeoMatrix (Auswahl)

Verwandte Anleitungen:
