RGB-Matrix 8x8 – Projekte für Arduino und ESP32-Mikrocontroller

Die RGB-Matrix besteht aus miteinander verbundenen RGB-LEDs. Jede besitzt einen eigenen Controller und kann einzeln angesteuert werden. Die RGB-Matrix benötigt nur einen digitalen Eingang.

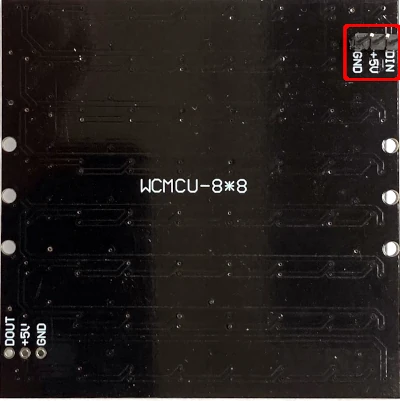

Die Pins auf der Rückseite der RGB-Matrix werden mit dem Arduino verbunden. Der mit DIN bezeichnete Pin wird an Pin 7 des Arduinos angeschlossen.

RGB ist eine Mischung aus den Farben rot, grün und blau. Die Werte werden durch Kommata getrennt.

Beispiele:

Hier findest du einen Überblick über die 🔗RGB-Farbcodes (externer Link abgerufen am 19.04.24).

Benötigte Bibliotheken:

Funktionen der Bibliothek Adafruit_NeoMatrix (Auswahl)

Schlüsselwort	Parameter	Aktion
begin();		RGB-Matrix starten
setBrightness(Parameter)	0 = aus, 255 = größte Helligkeit	Bildschirmhelligkeit setzen
setRotation(Richtung);	Richtung = 0 → nicht drehen Richtung = 1 → 90° drehen Richtung = 2 → 180° drehen Richtung = 3 → 270 ° drehen	Bildschirm ausrichten
fillScreen(Farbe);	Bildschirmhintergrund füllen Farben definieren: `#define Rot RGBMatrix.Color(255,0,0) #define Gruen RGBMatrix.Color(0,255,0) #define Blau RGBMatrix.Color(0,0,255) #define Magenta RGBMatrix.Color(139,0,139) #define Pink RGBMatrix.Color(255,20,147) #define Weiss RGBMatrix.Color(255,255,255) #define Gelb RGBMatrix.Color(255,255,0)`	Bildschirmhintergrund
drawLine(StartX, StartY, EndeX, EndeY, Farbe);		Linie zeichnen
drawFastHLine(StartX, StartY, Länge, Farbe);		horizontale Linie zeichnen
drawFastVLine(StartX, StartY, Länge, Farbe);		vertikale Linie zeichnen
drawRect(StartX, StartY,, Breite, Höhe, Farbe);		Rechteck zeichnen
drawRoundRect(StartX, StartY, Breite, Höhe, Eckenradius, Farbe);		abgerundetes Rechteck zeichnen
fill.Rect(StartX, StartY, Breite, Höhe, Füllfarbe);		ausgefülltes Rechteck zeichnen
drawCircle(MittelpunkX, MittelpunktY, Radius, Farbe);		Kreis zeichnen
drawPixel(StartX, StartY, Farbe);		einzelnen Pixel zeichnen
drawChar(StartX, StartY, Zeichen, Rot, Hintergrund, Textgröße);	drawChar(0, 1, 'Z', Rot, Weiss, 1);	Einzelnes Zeichen schreiben
fillCircle(MittelpunktX, MittelpunktY, Radius, Füllfarbe);		Ausgefüllten Kreis zeichnen
setCursor(x, y);		Cursor setzen
setTextSize(Textgröße);	Textgröße: 1 – 4 bei einer Matrix nur 1 möglich	Textgröße setzen
setTextColor(Farbe);		Textfarbe bestimmen
print("Text");		Text schreiben

Beispiel: Lauflicht:

Das dazugehörige Programm:

#include "Adafruit_NeoMatrix.h"

// Startposition links oben
int Spalte = 0;

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix
/*
  die wichtigsten Parameter:
  Parameter 1 = Breite der Matrix (8)
  Parameter 2 = Höhe der Matrix (8)
  Parameter 3 = Name des Daten-Pins (RGBMatrixPin)
*/
Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix(8, 8, RGBMatrixPin,
                               NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +
                               NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,
                               NEO_GRB + NEO_KHZ800);

void setup()
{
  // Helligkeit setzen
  RGBMatrix.setBrightness(10);

  // RGBMatrix starten
  RGBMatrix.begin();
}

void loop()
{
  RGBMatrix.clear();

  // von oben nach unten
  for (int i = 0; i <= 7; i++)
  {
    RGBMatrix.drawPixel(Spalte, i, RGBMatrix.Color(0, 0, 255));
    delay(100);
    RGBMatrix.show();
  }

  RGBMatrix.clear();

  // eine Spalte nach rechts
  Spalte++;

  // von unten nach oben
  for (int i = 7; i >= 0; i--)
  {
    RGBMatrix.drawPixel(Spalte, i, RGBMatrix.Color(0, 0, 255));
    delay(100);
    RGBMatrix.show();
  }

  // solange das Ende (Spalte = 7) nicht erreicht ist
  // -> eine Spalte hinzufügen
  if (Spalte < 6) Spalte++;

  // Ende erreicht, Spalte wieder auf 0 setzen
  else Spalte = 0;
}

#include "Adafruit_NeoMatrix.h"

// Startposition links oben

int Spalte = 0;

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix

die wichtigsten Parameter:

Parameter 1 = Breite der Matrix (8)

Parameter 2 = Höhe der Matrix (8)

Parameter 3 = Name des Daten-Pins (RGBMatrixPin)

Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix(8, 8, RGBMatrixPin,

NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +

NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,

NEO_GRB + NEO_KHZ800);

void setup()

{

// Helligkeit setzen

RGBMatrix.setBrightness(10);

// RGBMatrix starten

RGBMatrix.begin();

}

void loop()

{

RGBMatrix.clear();

// von oben nach unten

for (int i = 0; i <= 7; i++)

{

RGBMatrix.drawPixel(Spalte, i, RGBMatrix.Color(0, 0, 255));

delay(100);

RGBMatrix.show();

}

RGBMatrix.clear();

// eine Spalte nach rechts

Spalte++;

// von unten nach oben

for (int i = 7; i >= 0; i--)

{

RGBMatrix.drawPixel(Spalte, i, RGBMatrix.Color(0, 0, 255));

delay(100);

RGBMatrix.show();

}

// solange das Ende (Spalte = 7) nicht erreicht ist

// -> eine Spalte hinzufügen

if (Spalte < 6) Spalte++;

// Ende erreicht, Spalte wieder auf 0 setzen

else Spalte = 0;

}

Beispiel: Grafikfunktionen:

Das dazugehörige Programm:

#include "Adafruit_NeoMatrix.h"

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix
/*
  die wichtigsten Parameter:
  Parameter 1 = Breite der Matrix (8)
  Parameter 2 = Höhe der Matrix (8)
  Parameter 3 = Name des Daten-Pins (RGBMatrixPin)
*/
Adafruit_NeoMatrix RGBMatrix =  Adafruit_NeoMatrix(8, 8, RGBMatrixPin,
                                NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +
                                NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,
                                NEO_GRB + NEO_KHZ800);

// Farben definieren
#define Rot          RGBMatrix.Color(255,0,0)
#define Gruen        RGBMatrix.Color(0,255,0)
#define Blau         RGBMatrix.Color(0,0,255)
#define Magenta      RGBMatrix.Color(139,0,139)
#define Pink         RGBMatrix.Color(255,20,147)
#define Weiss        RGBMatrix.Color(255,255,255)
#define Gelb         RGBMatrix.Color(255,255,0)
#define ZufallsFarbe RGBMatrix.Color(random(1, 255), random(1, 255), random(1, 255))


void setup()
{
  RGBMatrix.setBrightness(10);

  // RGBMatrix starten
  RGBMatrix.begin();
}

void loop()
{
  RGBMatrix.clear();
  char Text[7] = {'A', 'r', 'd', 'u', 'i', 'n', 'o'};
  for (int i = 0; i < sizeof(Text); i++)
  {
    RGBMatrix.drawChar(0, 1, Text[i], Rot, 1, 1);
    RGBMatrix.show();
    delay(500);
    RGBMatrix.clear();
  }
  delay(1000);
  RGBMatrix.clear();

  // Matrix mit Farbe füllen
  RGBMatrix.fillScreen(Blau);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  RGBMatrix.fillScreen(Gelb);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  RGBMatrix.fillScreen(Rot);
  RGBMatrix.show();
  delay(500);

  RGBMatrix.clear();
  RGBMatrix.fillScreen(Gruen);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  RGBMatrix.fillScreen(Magenta);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  // einzelnes Zeichen schreiben
  RGBMatrix.setCursor(0, 1);
  RGBMatrix.setTextColor(Pink);
  RGBMatrix.setTextSize(1);
  RGBMatrix.print('Z');
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  // Linie zeichnen
  for (int i = 0; i <= 7; i++)
  {
    RGBMatrix.drawLine(i, 0, i, 8, Gelb);
    RGBMatrix.show();
    delay(200);
  }
  delay(500);
  RGBMatrix.clear();

  // horizontale Linie zeichnen
  for (int i = 1; i < 9; i++)
  {
    RGBMatrix.drawFastHLine(0, i , i, Gruen);
    RGBMatrix.show();
    delay(200);
  }
  delay(500);
  RGBMatrix.clear();

  // vertikale Linie zeichnen
  for (int i = 1; i < 9; i++)
  {
    RGBMatrix.drawFastVLine(i, 0 , i, Magenta);
    RGBMatrix.show();
    delay(100);
  }
  delay(500);
  RGBMatrix.clear();

  // Kreis zeichnen
  RGBMatrix.drawCircle(4, 4, 3, Weiss);
  RGBMatrix.show();
  delay(500);
  RGBMatrix.clear();

  // ausgefüllten Kreis zeichnen
  RGBMatrix.fillCircle(4, 4, 3, Blau);
  RGBMatrix.show();
  delay(500);

  // Rechtecke zeichnen
  RGBMatrix.clear();
  for (int i = 1; i < 9; i++)
  {
    RGBMatrix.drawRect(0, 0, i, i, RGBMatrix.Color(0, 255, 255));
    RGBMatrix.show();
    delay(200);
  }
  delay(500);
  RGBMatrix.clear();
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

#include "Adafruit_NeoMatrix.h"

#define RGBMatrixPin 7

// RGBMatrix -> Name der RGB-Matrix

die wichtigsten Parameter:

Parameter 1 = Breite der Matrix (8)

Parameter 2 = Höhe der Matrix (8)

Parameter 3 = Name des Daten-Pins (RGBMatrixPin)

Adafruit_NeoMatrix RGBMatrix = Adafruit_NeoMatrix(8, 8, RGBMatrixPin,

NEO_MATRIX_TOP + NEO_MATRIX_RIGHT +

NEO_MATRIX_COLUMNS + NEO_MATRIX_PROGRESSIVE,

NEO_GRB + NEO_KHZ800);

// Farben definieren

#define Rot RGBMatrix.Color(255,0,0)

#define Gruen RGBMatrix.Color(0,255,0)

#define Blau RGBMatrix.Color(0,0,255)

#define Magenta RGBMatrix.Color(139,0,139)

#define Pink RGBMatrix.Color(255,20,147)

#define Weiss RGBMatrix.Color(255,255,255)

#define Gelb RGBMatrix.Color(255,255,0)

#define ZufallsFarbe RGBMatrix.Color(random(1, 255), random(1, 255), random(1, 255))

void setup()

{

RGBMatrix.setBrightness(10);

// RGBMatrix starten

RGBMatrix.begin();

}

void loop()

{

RGBMatrix.clear();

char Text[7] = {'A', 'r', 'd', 'u', 'i', 'n', 'o'};

for (int i = 0; i < sizeof(Text); i++)

{

RGBMatrix.drawChar(0, 1, Text[i], Rot, 1, 1);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

}

delay(1000);

RGBMatrix.clear();

// Matrix mit Farbe füllen

RGBMatrix.fillScreen(Blau);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

RGBMatrix.fillScreen(Gelb);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

RGBMatrix.fillScreen(Rot);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

RGBMatrix.fillScreen(Gruen);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

RGBMatrix.fillScreen(Magenta);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

// einzelnes Zeichen schreiben

RGBMatrix.setCursor(0, 1);

RGBMatrix.setTextColor(Pink);

RGBMatrix.setTextSize(1);

RGBMatrix.print('Z');

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

// Linie zeichnen

for (int i = 0; i <= 7; i++)

{

RGBMatrix.drawLine(i, 0, i, 8, Gelb);

RGBMatrix.show();

delay(200);

}

delay(500);

RGBMatrix.clear();

// horizontale Linie zeichnen

for (int i = 1; i < 9; i++)

{

RGBMatrix.drawFastHLine(0, i , i, Gruen);

RGBMatrix.show();

delay(200);

}

delay(500);

RGBMatrix.clear();

// vertikale Linie zeichnen

for (int i = 1; i < 9; i++)

{

RGBMatrix.drawFastVLine(i, 0 , i, Magenta);

RGBMatrix.show();

delay(100);

}

delay(500);

RGBMatrix.clear();

// Kreis zeichnen

RGBMatrix.drawCircle(4, 4, 3, Weiss);

RGBMatrix.show();

delay(500);

RGBMatrix.clear();

// ausgefüllten Kreis zeichnen

RGBMatrix.fillCircle(4, 4, 3, Blau);

RGBMatrix.show();

delay(500);

// Rechtecke zeichnen

RGBMatrix.clear();

for (int i = 1; i < 9; i++)

{

RGBMatrix.drawRect(0, 0, i, i, RGBMatrix.Color(0, 255, 255));

RGBMatrix.show();

delay(200);

}

delay(500);

RGBMatrix.clear();

}
