Potentiometer – Projekte für Arduino und ESP32-Mikrocontroller

Das Potentiometer ist ein passives Bauelement dessen Widerstandswert sich stufenlos einstellen lässt. Über einen Widerstandskörper wird ein Kontakt (Schleifer) geführt, über dessen Position man einen bestimmten Widerstand und damit die Spannung einstellen kann.

Der Schleifkontakt zerlegt den Widerstand des Widerstandskörpers in zwei Teilwiderstände. Je nach Position des Schleifers verändert sich die Spannung U linear.

Berechnung des Widerstands:
U = Spannung
R = Widerstand

Wert des Potentiometers auslesen:

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println("ADC-Wert: " + String(analogRead(A0)));
  delay(200);
}

void setup()

{

Serial.begin(9600);

}

void loop()

{

Serial.println("ADC-Wert: " + String(analogRead(A0)));

delay(200);

}

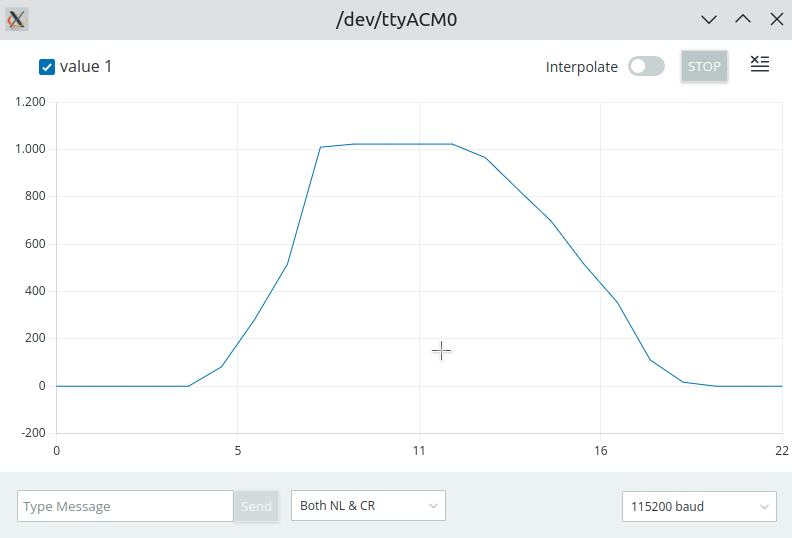

So sieht es im Seriellen Plotter aus:
