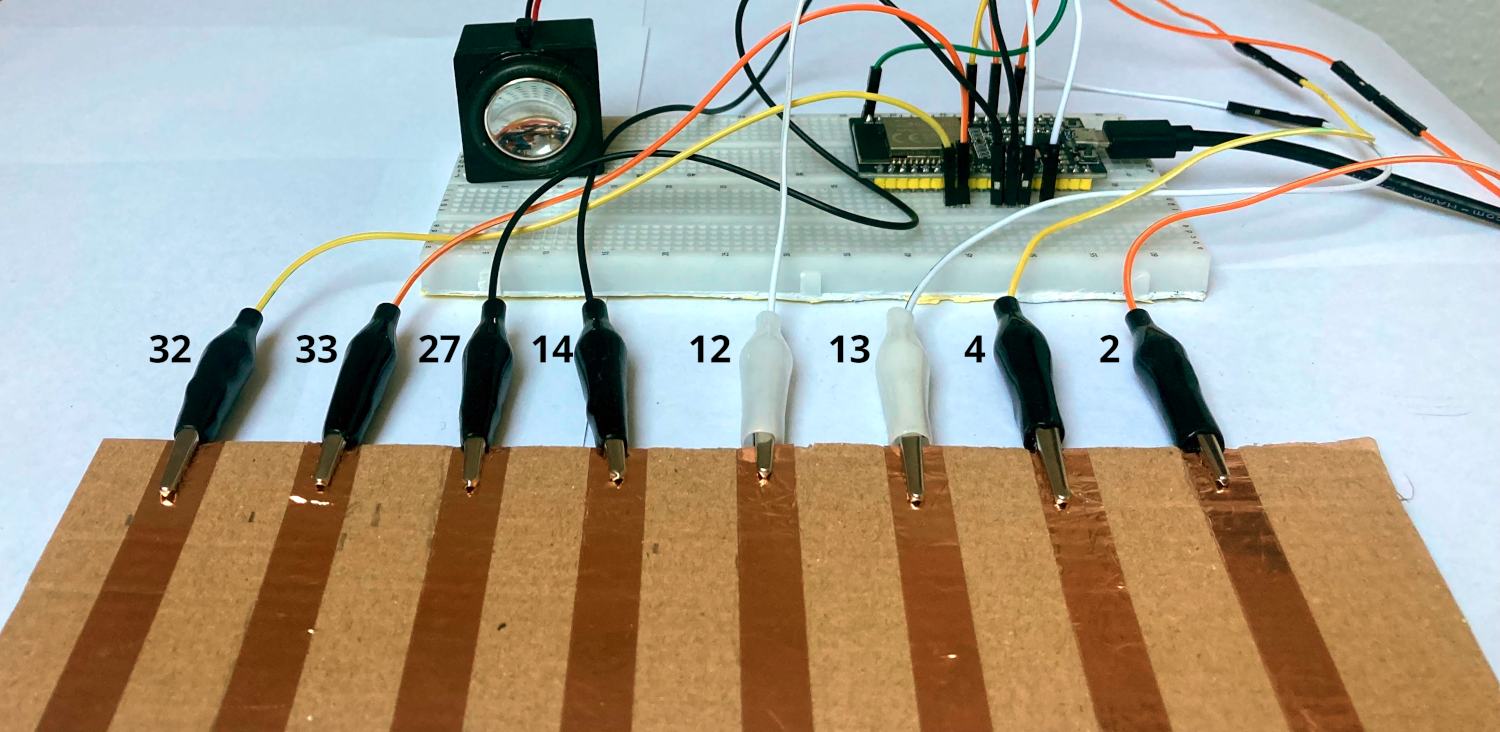

Ziel des Projekts

Das Programm reagiert auf die Touch-Pins des ESP32-Wroom und spielt zu jeder Taste einen Ton der C-Dur Tonleiter.

Sollte beim Spielen der Kontakt nicht sofort zustande kommen, feuchte deine Finger ein wenig an.

Die Hardware

Der ESP32-Wroom verfügt über Touch-Pins. Sie reagieren auf die Änderungen von elektrischer Kapazität. Je größer die Kapazität, desto kleiner der Messwert. Da der menschliche Körper auch eine Kapazität darstellt, reagieren die Touch-Pins auf Berührung.

Touch-Pins:
32
33
27
14
12
13
4
2
15

Beispiel:
Schließe ein Kabel am Touch-Pin 32 an. Wenn das Kabelende berührt wird, zeigt der Serielle Monitor eine Meldung an.

void setup()
{
  Serial.begin(9600);
  delay(1000);
}

void loop()
{
  Serial.print("Wert: ");
  Serial.print(touchRead(32));
  if (touchRead(32) < 20) Serial.println(" -> Pin berührt");
  else Serial.println(" -> Pin nicht berührt");

  delay(1000);
}

void setup()

{

Serial.begin(9600);

delay(1000);

}

void loop()

{

Serial.print("Wert: ");

Serial.print(touchRead(32));

if (touchRead(32) < 20) Serial.println(" -> Pin berührt");

else Serial.println(" -> Pin nicht berührt");

delay(1000);

}

Benötigte Bauteile

Für die Realisierung wird neben dem ESP32-Wroom und dem Lautsprecher noch ein wenig Material benötigt:

8 Kabel mit Krokodilsteckern an einem Ende und Steckern am anderen Ende
stabile Pappe
selbstklebende Kupferfolie, Alufolie, Büroklammern oder andere elektrisch leitfähige Gegenstände
„doppeltes“ Steckbrett oder Terminaldapter

Leider ist das ESP32-Wroom nicht „steckbretttauglich“. Ich habe daher zwei Steckbretter zu einem zusammengefügt. Es ist wichtig, dass auf einer Seite die Plus- und Minusleiste erhalten bleibt.

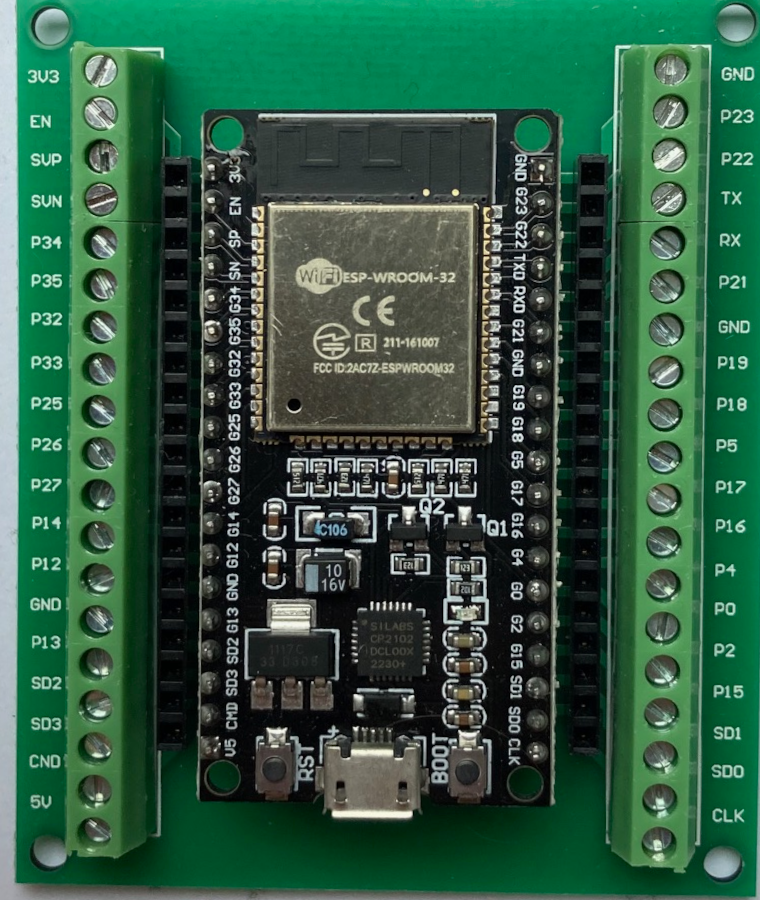

Alternativ kannst du auch einen Terminaladapter verwenden:

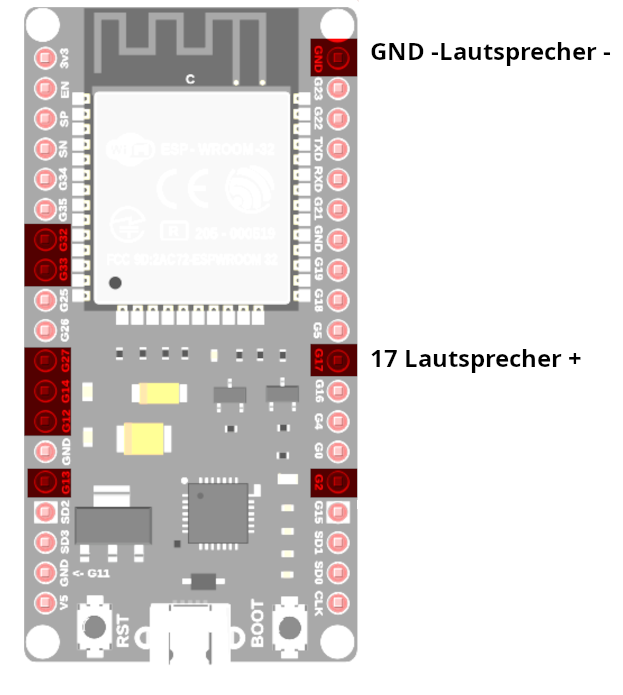

Die Anschlüsse

Board installieren

Das Programm

Das Programm ist sehr kurz:
Mit touchRead() wird der Wert des jeweiligen Touch-Pins abgefragt, der Schwellwert des Touch-Pins wird auf 20 festgelegt. Du musst ihn eventuell anpassen.

Die Zuordnung der Frequenzen:

Hier findest du eine 🔗Übersicht über alle Frequenzen.

Note	Frequenz	Touch-Pin
c'	262	32 (T9)
d'	294	33 (T8)
e'	330	27 (T7)
f'	349	14 (T6)
g'	392	12 (T5)
a'	440	13 (T4)
h'	494	4 (T0)
c''	523	2 (T2)

// Pin des Lautsprechers
#define Lautsprecher 17

// Länge des gespielten Tons
#define TonLaenge 500

// Schwellwert des Touch-Pins
#define Schwellwert 20

void setup()
{
  // kein setup notwendig}
}

void loop()
{
  if (touchRead(32) < Schwellwert) tone(Lautsprecher, 262, TonLaenge);  // T9
  if (touchRead(33) < Schwellwert) tone(Lautsprecher, 294, TonLaenge);  // T8
  if (touchRead(27) < Schwellwert) tone(Lautsprecher, 330, TonLaenge);  // T7
  if (touchRead(14) < Schwellwert) tone(Lautsprecher, 349, TonLaenge);  // T6
  if (touchRead(12) < Schwellwert) tone(Lautsprecher, 392, TonLaenge);  // T5
  if (touchRead(13) < Schwellwert) tone(Lautsprecher, 440, TonLaenge);  // T4
  if (touchRead(4) < Schwellwert) tone(Lautsprecher, 494, TonLaenge);   // T0
  if (touchRead(2) < Schwellwert) tone(Lautsprecher, 523, TonLaenge);   // T2

  // notwendiges delay, damit sich der Wert wieder normalisieren kann
  // evtl anpassen um doppelte Töne zu vermeiden
  delay(200);
}

// Pin des Lautsprechers

#define Lautsprecher 17

// Länge des gespielten Tons

#define TonLaenge 500

// Schwellwert des Touch-Pins

#define Schwellwert 20

void setup()

{

// kein setup notwendig}

}

void loop()

{

if (touchRead(32) < Schwellwert) tone(Lautsprecher, 262, TonLaenge); // T9

if (touchRead(33) < Schwellwert) tone(Lautsprecher, 294, TonLaenge); // T8

if (touchRead(27) < Schwellwert) tone(Lautsprecher, 330, TonLaenge); // T7

if (touchRead(14) < Schwellwert) tone(Lautsprecher, 349, TonLaenge); // T6

if (touchRead(12) < Schwellwert) tone(Lautsprecher, 392, TonLaenge); // T5

if (touchRead(13) < Schwellwert) tone(Lautsprecher, 440, TonLaenge); // T4

if (touchRead(4) < Schwellwert) tone(Lautsprecher, 494, TonLaenge); // T0

if (touchRead(2) < Schwellwert) tone(Lautsprecher, 523, TonLaenge); // T2

// notwendiges delay, damit sich der Wert wieder normalisieren kann

// evtl anpassen um doppelte Töne zu vermeiden

delay(200);

}
