Ziel des Projekts
Nähert sich ein Magnet dem Hallsensor leuchtet die LED, entfernt sich der Magnet, schaltet sich die LED wieder aus
Die Hardware
Hall-Sensoren bestehen aus einem stromdurchflossenem Halbleiter-Element und einem dahinter fest eingebauten Permanentmagneten. Dadurch ist das Halbleiter-Element magnetisch vorgespannt.
Wenn ein anderer Magnet in die Nähe dieses Magnetfeldes kommt, verändert sich die messbare Spannung im Halbleiter-Element.
Anwendungen von Hall-Sensoren
 | Die An- oder Abwesenheit eines Magnetfeldes wird verwendet, um Geräte ein- oder auszuschalten, zum automatischen Öffnen/Schließen von Fenstern und Türen oder der Überwachung des Zustands von Fenstern/Türen bei Alarmanlagen. |

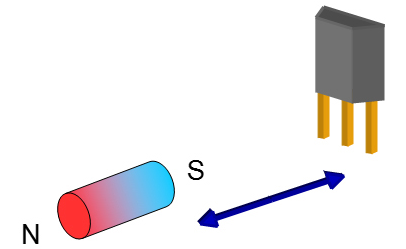

| unipolar | |
 | Geschwindigkeit und Drehrichtung von Motoren bestimmen, Überwachung der korrekten Funktion von Motoren, besonders in der Fahrzeugtechnik |

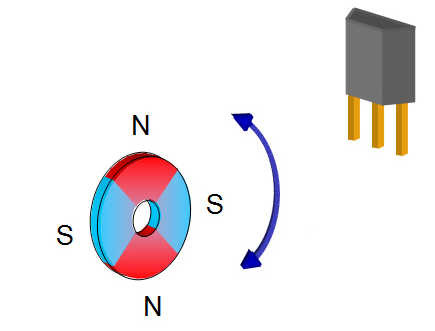

| bipolar |
Quelle: 🔗https://www.bba.ch/de/technische-infos/technische-infos/hallsensorbetaetigung (z. T. eigene Bearbeitung)
Funktionsweise und Eigenschaften von Hall-Sensoren
| unipolar | reagieren nur auf einen Pol des Magneten |
| bipolar | reagieren auf beide Pole eines Magneten |
| latching | bei der Anwesenheit eines Magnetfeldes wechselt der Zustand und wird auch nach der Entfernung des Magneten beibehalten, wird erneut ein Magnetfeld erkannt, wechselt der Zustand wiederum |
| non-latching | bei der Anwesenheit eines Magnetfeldes wechselt der Zustand bei Entfernung des Magneten wird der Ausgangszustand wiederhergestellt |
Beispiele für Hall-Sensoren
 |  |

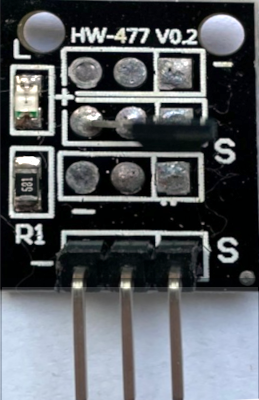

| KY-024 | KY-003 |

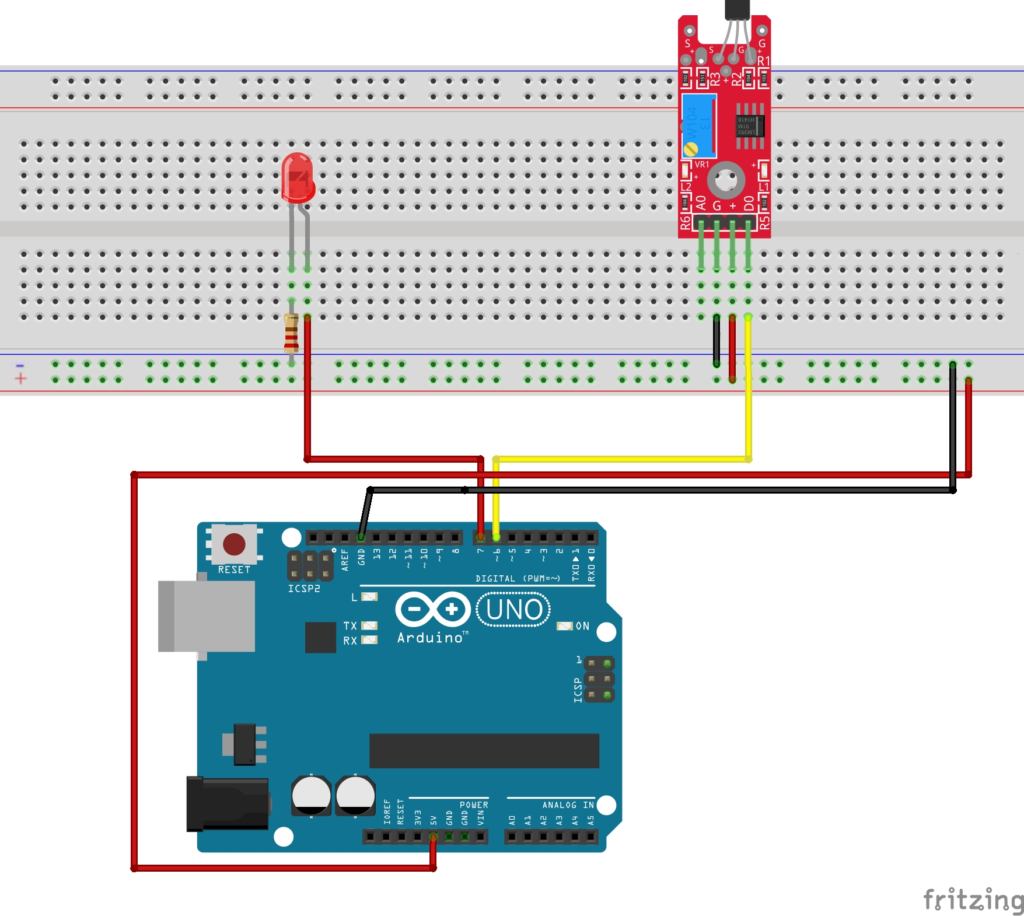

Der Schaltplan
Das Programm
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 |
int LED = 7; int MAGNETSENSOR = 6; void setup() { pinMode(LED, OUTPUT); pinMode(MAGNETSENSOR, INPUT); } void loop() { digitalWrite(LED, LOW); int SensorLesen = digitalRead(MAGNETSENSOR); if (SensorLesen == LOW) { digitalWrite(LED, HIGH); } else { digitalWrite(LED, LOW); } } |
