Geldautomat – Projekte für Arduino und ESP32-Mikrocontroller

Ein Konto verfügt über einen Betrag von 5000 €. Bei einem Minus-Zeichen vor dem eingegebenen Betrag wird der Betrag vom Kontostand abgezogen, steht vor dem Betrag ein Plus-Zeichen wird der Betrag auf das Konto eingezahlt.

Das Programm stellt fest:

ob es sich um eine Ein- oder Auszahlung handelt, fehlt die Information, wird eine Fehlermeldung angezeigt.
ob sich das Konto durch den auszuzahlenden Betrag im Soll befindet
in diesem Fall wird kein Geld ausgezahlt
wie viele Scheine im Wert von 50 €, 20 € und 10 € ausgegeben werden müssen

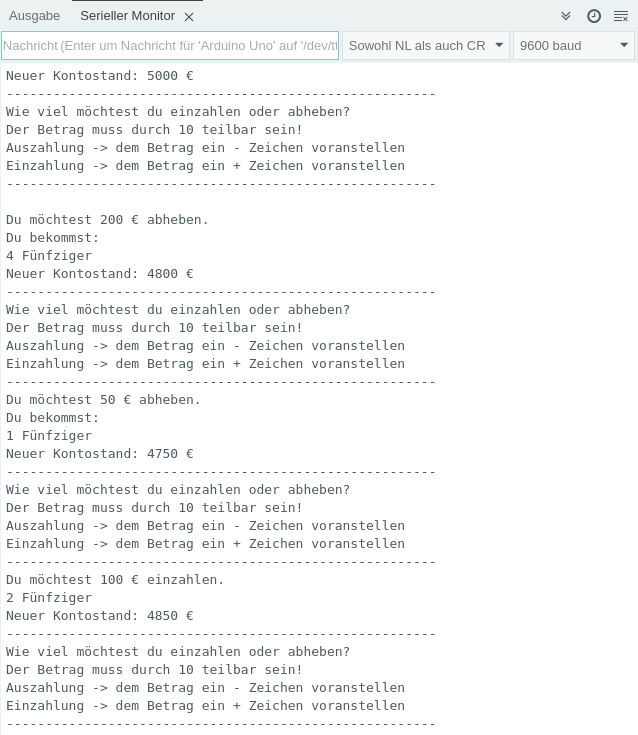

So sieht es aus:

Lege im Kopf des Programms die globalen Variablen fest.

int Kontostand = 5000;

// Scheine, die eingezahlt/ausgegeben werden
int Fuenfziger;
int Zwanziger;
int Zehner;

int Kontostand = 5000;

// Scheine, die eingezahlt/ausgegeben werden

int Fuenfziger;

int Zwanziger;

int Zehner;

Im setup-Teil wird der Serielle Monitor gestartet und die ⇒Funktion KontoAnzeigen() aufgerufen. Der Funktion wird der aktuelle Kontostand als Variable übergeben. Außerdem dient sie als Information über den Ablauf des Programms.

void KontostandAnzeigen(int Kontostand)
{
  // Kontostand anzeigen
  // \u20ac = €
  Serial.println("Neuer Kontostand: " + String(Kontostand) + " \u20ac");
  Serial.println("-------------------------------------------------------");

  Serial.println("Wie viel m\u00f6chtest du einzahlen oder abheben?");
  Serial.println("Der Betrag muss durch 10 teilbar sein!");
  Serial.println("Auszahlung -> dem Betrag ein - Zeichen voranstellen");
  Serial.println("Einzahlung -> dem Betrag ein + Zeichen voranstellen");
  Serial.println("-------------------------------------------------------");
}

void KontostandAnzeigen(int Kontostand)

{

// Kontostand anzeigen

// \u20ac = €

Serial.println("Neuer Kontostand: " + String(Kontostand) + " \u20ac");

Serial.println("-------------------------------------------------------");

Serial.println("Wie viel m\u00f6chtest du einzahlen oder abheben?");

Serial.println("Der Betrag muss durch 10 teilbar sein!");

Serial.println("Auszahlung -> dem Betrag ein - Zeichen voranstellen");

Serial.println("Einzahlung -> dem Betrag ein + Zeichen voranstellen");

Serial.println("-------------------------------------------------------");

}

Der loop-Teil fragt die Eingabe ab. Dem Betrag muss ein Minus-Zeichen oder ein Plus-Zeichen vorangestellt werden.

void loop()
{
  // abgehobener/eingezahlter Betrag
  int Betrag;

  // auf serielle Eingabe warten
  while (Serial.available() > 0)
  {
    // Eingabe im Seriellen Monitor bis zum return lesen
    String Eingabe = Serial.readStringUntil'\n');

    // return entfernen
    Eingabe = Eingabe.substring(0, Eingabe.length());

    // Testen, ob das erste Zeichen + char(43) oder - char(45) ist
    if (Eingabe.charAt(0) == char(43) || Eingabe.charAt(0) == char(45))
    {
      // Auszahlung
      if (Eingabe.startsWith("-"))
      {
        Betrag = Eingabe.toInt() * -1;

        // Betrag muss durch 10 teilbar sein
        if (Betrag % 10 == 0) BetragAuszahlen(Betrag);
      }

      // Einzahlung
      if (Eingabe.startsWith("+"))
      {
        Betrag = Eingabe.toInt();

        // Betrag muss durch 10 teilbar sein
        if (Betrag % 10 == 0) BetragEinzahlen(Betrag);
      }
    }
  }
}

void loop()

{

// abgehobener/eingezahlter Betrag

int Betrag;

// auf serielle Eingabe warten

while (Serial.available() > 0)

{

// Eingabe im Seriellen Monitor bis zum return lesen

String Eingabe = Serial.readStringUntil'\n');

// return entfernen

Eingabe = Eingabe.substring(0, Eingabe.length());

// Testen, ob das erste Zeichen + char(43) oder - char(45) ist

if (Eingabe.charAt(0) == char(43) || Eingabe.charAt(0) == char(45))

{

// Auszahlung

if (Eingabe.startsWith("-"))

{

Betrag = Eingabe.toInt() * -1;

// Betrag muss durch 10 teilbar sein

if (Betrag % 10 == 0) BetragAuszahlen(Betrag);

}

// Einzahlung

if (Eingabe.startsWith("+"))

{

Betrag = Eingabe.toInt();

// Betrag muss durch 10 teilbar sein

if (Betrag % 10 == 0) BetragEinzahlen(Betrag);

}

Die Funktionen BetragAuszahlen() und BetragEinzahlen() sorgen für die Berechnung des Kontostandes. Außerdem wird hier die Funktion AnzahlScheine() aufgerufen. Sie berechnet mit Hilfe von ⇒modulo die Anzahl der 50er, 20er und 10er.

void BetragEinzahlen(int Betrag)
{
  Kontostand = Kontostand + Betrag;

  // \u00f6 = ö, \u20ac = €
  Serial.println("Du m\u00f6chtest " + String(Betrag) + " \u20ac einzahlen.");

  // Anzahl der Scheine (50, 20 und 10) feststellen
  AnzahlScheine(Betrag);

  // Kontostand und Info anzeigen
  KontostandAnzeigen(Kontostand);
}

void BetragAuszahlen(int Betrag)
{
  // der auszuzahlende Betrag ist zu hoch, das Konto ist im Soll
  // \u00f6 = ö, \u20ac = €
  if (Kontostand - Betrag < 0)
  {
    Serial.println("Auszahlung nicht m\u00f6glich!");
    Serial.println("Kontostand ist im Soll: " + String(Kontostand - Betrag) + " \u20ac");
    Serial.println("Bitte gib einen kleineren Betrag ein!");
    Serial.println("----------------------------------------");
  }

  // Betrag auszahlen
  else
  {
    Kontostand = Kontostand - Betrag;
    Serial.println("Du m\u00f6chtest " + String(Betrag) + " \u20ac abheben.");

    Serial.println("Du bekommst:");

    // Anzahl der Scheine (50, 20 und 10) feststellen
    AnzahlScheine(Betrag);

    // Kontostand und Info anzeigen
    KontostandAnzeigen(Kontostand);
  }
}

void AnzahlScheine(int Betrag)
{
  // Anzahl der 50er
  int Rest = Betrag % 50;
  /*
    vom Betrag den Rest abziehen
    Beispiel:
    130 % 50 ergibt Rest 30
    130 - 30 = 100
    100 ist durch 50 teilbar
  */
  Fuenfziger = (Betrag - Rest) / 50;

  /*
    Rest berechnen
    wenn nicht durch 20 teilbar, kann neuerRest nur 10er sein
    30 % 20 ergibt Rest 10
  */
  int neuerRest = Rest % 20;
  /*
    Anzahl der 20er
    der neueRest muss von Rest abgezogen werden
    -> ergibt die 20er
  */
  Zwanziger = (Rest - neuerRest) / 20;

  // Anzahl der 10er
  Zehner = neuerRest / 10;

  // Anzahl der Geldscheine anzeigen
  if (Fuenfziger > 0) Serial.println(String(Fuenfziger) + " F\u00fcnfziger");
  if (Zwanziger > 0) Serial.println(String(Zwanziger) + " Zwanziger");
  if (Zehner > 0) Serial.println(String(Zehner) + " Zehner");
}

void BetragEinzahlen(int Betrag)

{

Kontostand = Kontostand + Betrag;

// \u00f6 = ö, \u20ac = €

Serial.println("Du m\u00f6chtest " + String(Betrag) + " \u20ac einzahlen.");

// Anzahl der Scheine (50, 20 und 10) feststellen

AnzahlScheine(Betrag);

// Kontostand und Info anzeigen

KontostandAnzeigen(Kontostand);

}

void BetragAuszahlen(int Betrag)

{

// der auszuzahlende Betrag ist zu hoch, das Konto ist im Soll

// \u00f6 = ö, \u20ac = €

if (Kontostand - Betrag < 0)

{

Serial.println("Auszahlung nicht m\u00f6glich!");

Serial.println("Kontostand ist im Soll: " + String(Kontostand - Betrag) + " \u20ac");

Serial.println("Bitte gib einen kleineren Betrag ein!");

Serial.println("----------------------------------------");

}

// Betrag auszahlen

else

{

Kontostand = Kontostand - Betrag;

Serial.println("Du m\u00f6chtest " + String(Betrag) + " \u20ac abheben.");

Serial.println("Du bekommst:");

// Anzahl der Scheine (50, 20 und 10) feststellen

AnzahlScheine(Betrag);

// Kontostand und Info anzeigen

KontostandAnzeigen(Kontostand);

}

void AnzahlScheine(int Betrag)

{

// Anzahl der 50er

int Rest = Betrag % 50;

vom Betrag den Rest abziehen

Beispiel:

130 % 50 ergibt Rest 30

130 - 30 = 100

100 ist durch 50 teilbar

Fuenfziger = (Betrag - Rest) / 50;

Rest berechnen

wenn nicht durch 20 teilbar, kann neuerRest nur 10er sein

30 % 20 ergibt Rest 10

int neuerRest = Rest % 20;

Anzahl der 20er

der neueRest muss von Rest abgezogen werden

-> ergibt die 20er

Zwanziger = (Rest - neuerRest) / 20;

// Anzahl der 10er

Zehner = neuerRest / 10;

// Anzahl der Geldscheine anzeigen

if (Fuenfziger > 0) Serial.println(String(Fuenfziger) + " F\u00fcnfziger");

if (Zwanziger > 0) Serial.println(String(Zwanziger) + " Zwanziger");

if (Zehner > 0) Serial.println(String(Zehner) + " Zehner");

}
