ESP32-Wroom – BMP280/DHT Zeit und Messdaten auf TFT anzeigen – Projekte für Arduino und ESP32-Mikrocontroller

Inhalt

6 Minuten

Ziel des Projekts

Mit einem ESP32-Wroom und der Bibliothek time.h sollen Datum und Zeit auf einem TFT angezeigt werden.
Ein BMP280 steuert Temperatur und Luftdruck bei, der DHT11/DHT22 sorgt für die Anzeige der Luftfeuchtigkeit.

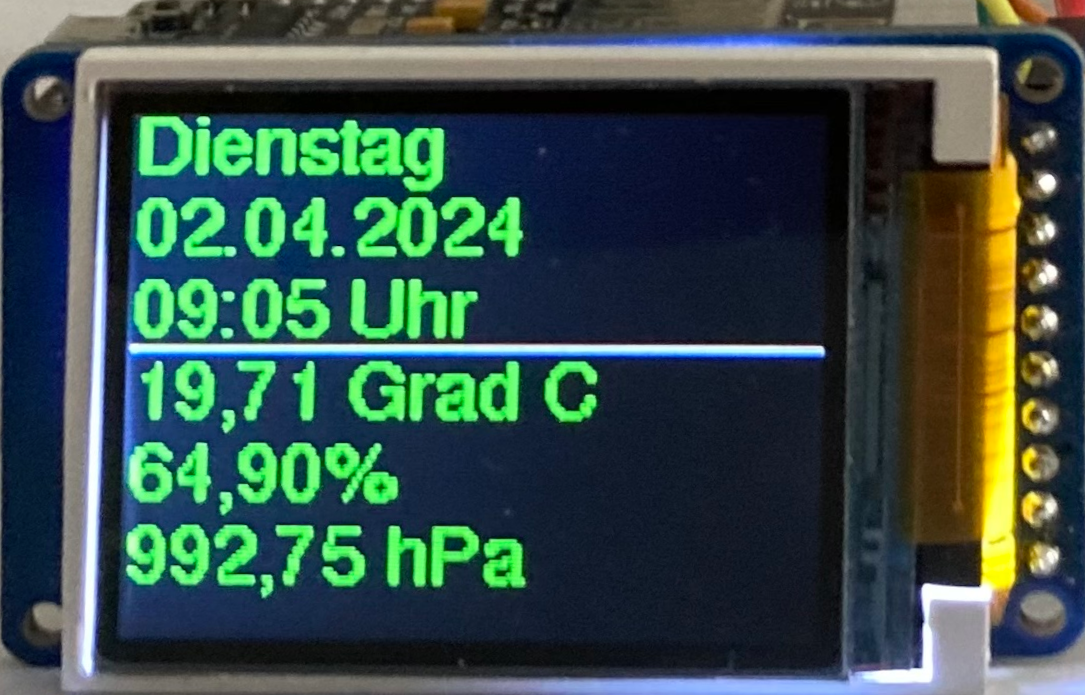

Darstellung auf dem TFT

Benötigte Bauteile

Temperatursensor DHT11 oder DHT22
BMP280
TFT (Adafruit, Waveshare)
Leitungsdrähte

⇒ Pinbelegungen verschiedener TFTs

Board installieren

Zuordnung der Pins

ESP32-Wroom mit 30 Pins

Das Programm

Benötigte Bibliothek installieren

Funktionen der Bibliothek Adafruit ST7735

Schlüsselwort	Parameter	Aktion
width();		Bildschirmbreite feststellen
height();		Bildschirmhöhe feststellen
begin()		TFT starten
initR(initR(INITR_*TAB););	BLACKTAB GREENTAB REDTAB	Farbschema bestimmen
setRotation(Richtung);	Richtung = 0 → nicht drehen Richtung = 1 → 90° drehen Richtung = 2 → 180° drehen Richtung = 3 → 270 ° drehen	Bildschirm ausrichten
fillScreen(Farbe);	Standardfarben: ST7735_BLACK ST7735_WHITE ST7735_GREEN ST7735_RED ST7735_BLUE ST7735_YELLOW ST7735_ORANGE ST7735_MAGENTA ST7735_CYAN	Bildschirmhintergrund
drawLine(StartX, StartY, EndeX, EndeY, Farbe);		Linie zeichnen
drawFastHLine(StartX, StartY, Länge, Farbe);		horizontale Linie zeichnen
drawFastVLine(StartX, StartY, Länge, Farbe);		vertikale Linie zeichnen
drawRect(StartX, StartY,, Breite, Höhe, Farbe);		Rechteck zeichnen
drawRoundRect(StartX, StartY, Breite, Höhe, Eckenradius, Farbe);		abgerundetes Rechteck zeichnen
fillRect(StartX, StartY, Breite, Höhe, Füllfarbe);		ausgefülltes Rechteck zeichnen
drawCircle(MittelpunkX, MittelpunktY, Radius, Farbe);		Kreis zeichnen
fillCircle(MittelpunktX, MittelpunktY, Radius, Füllfarbe);		Ausgefüllten Kreis zeichnen
setCursor(x, y);		Cursor setzen
setTextSize(Textgröße);	Textgröße: 1 - 4	Textgröße bestimmen
setTextColor(Farbe);		Textfarbe setzen
print("Text"); println("Text");		Text schreiben
setTextWrap(true/false);	false → Text fließt über den Rand des TFTs hinaus true → Text wird am Ende umgebrochen	Zeilenumbruch

Bibliotheken und Variablen

#include "WiFi.h"
#include "time.h"
#include "Adafruit_GFX.h"
#include "Adafruit_ST7735.h"
#include "Adafruit_BMP280.h"
#include "DHT.h"

// Schrftart einbinden
#include "Fonts/FreeSans9pt7b.h"

int SENSOR_DHT = 15;

// Sensortyp festlegen
// DHT11
// #define SensorTyp DHT11

// DHT22
#define SensorTyp DHT22

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// Adafruit TFT, WaveShare TFT 1,8 Zoll
#define TFT_CS        5
#define TFT_RST       4
#define TFT_DC        2

Adafruit_BMP280 bmp;
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// muss angepasst werden
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// statischeIP = false -> IP-Adresse über DHCP vergeben
// statischeIP = true -> statische IP festlegen
// ip und gateway müssen an das lokale Netz angepasst werden
bool statischeIP = false;
IPAddress ip(192, 168, 1, 200);
IPAddress gateway(192, 168, 1, 1);
IPAddress subnet(255, 255, 255, 0);

/*
  öffentliche DNS-Server
  -----------------------------------------------
  OpenDNS 208, 67, 222, 222 (USA)
  Google 8, 8, 8, 8 (USA)
  Cloudfare 1, 1, 1, 1 (USA)
  DNSWWatch 84.200.69.80 (Deutschland)
  Quad9 9, 9, 9, 9 (Schweiz)
  Neustar UltraDNS 56, 154, 70, 3 (USA, gefiltert)
  Deutsche Telekom 217, 5,100,185
  ------------------------------------------------
  oder die im Router eingetragene IP
  im Beispiel: 192, 168, 1, 20
*/
IPAddress primaryDNS(192, 168, 1, 20);
IPAddress secondaryDNS(9, 9, 9, 9);

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_wday -> Wochentag (0 = Sonntag, 6 = Samstag)
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;
WiFiServer Server(80);
WiFiClient Client;

#include "WiFi.h"

#include "time.h"

#include "Adafruit_GFX.h"

#include "Adafruit_ST7735.h"

#include "Adafruit_BMP280.h"

#include "DHT.h"

// Schrftart einbinden

#include "Fonts/FreeSans9pt7b.h"

int SENSOR_DHT = 15;

// Sensortyp festlegen

// DHT11

// #define SensorTyp DHT11

// DHT22

#define SensorTyp DHT22

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// Adafruit TFT, WaveShare TFT 1,8 Zoll

#define TFT_CS 5

#define TFT_RST 4

#define TFT_DC 2

Adafruit_BMP280 bmp;

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// muss angepasst werden

char Router[] = "Router_SSID";

char Passwort[] = "xxxxxxxx";

// statischeIP = false -> IP-Adresse über DHCP vergeben

// statischeIP = true -> statische IP festlegen

// ip und gateway müssen an das lokale Netz angepasst werden

bool statischeIP = false;

IPAddress ip(192, 168, 1, 200);

IPAddress gateway(192, 168, 1, 1);

IPAddress subnet(255, 255, 255, 0);

öffentliche DNS-Server

-----------------------------------------------

OpenDNS 208, 67, 222, 222 (USA)

Google 8, 8, 8, 8 (USA)

Cloudfare 1, 1, 1, 1 (USA)

DNSWWatch 84.200.69.80 (Deutschland)

Quad9 9, 9, 9, 9 (Schweiz)

Neustar UltraDNS 56, 154, 70, 3 (USA, gefiltert)

Deutsche Telekom 217, 5,100,185

------------------------------------------------

oder die im Router eingetragene IP

im Beispiel: 192, 168, 1, 20

IPAddress primaryDNS(192, 168, 1, 20);

IPAddress secondaryDNS(9, 9, 9, 9);

// NTP-Server aus dem Pool

#define Zeitserver "de.pool.ntp.org"

Liste der Zeitzonen

https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv

Zeitzone CET = Central European Time -1 -> 1 Stunde zurück

CEST = Central European Summer Time von

M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr

bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr

#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr

time_t aktuelleZeit;

Struktur tm

tm_hour -> Stunde: 0 bis 23

tm_min -> Minuten: 0 bis 59

tm_sec -> Sekunden 0 bis 59

tm_mday -> Tag 1 bis 31

tm_wday -> Wochentag (0 = Sonntag, 6 = Samstag)

tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)

tm_year -> Jahre seit 1900

tm_yday -> vergangene Tage seit 1. Januar des Jahres

tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)

tm Zeit;

WiFiServer Server(80);

WiFiClient Client;

Der setup-Teil

void setup()
{
  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  // WiFi starten
  WiFi.mode(WIFI_STA);
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

   // statische IP vergeben
  if (statischeIP)
  {
    WiFi.config(ip, gateway, subnet, primaryDNS, secondaryDNS);
    Serial.print("Verbunden mit ");
    Serial.println(Router);

    // IP anzeigen
    Serial.print("Statische IP: ");
    Serial.println(ip);
  }

  // IP über DHCP ermitteln
  else
  {
    while (WiFi.status() != WL_CONNECTED)
    {
      delay(200);
      Serial.print(".");
    }
    Serial.println();
    Serial.print("Verbunden mit ");
    Serial.println(Router);
    Serial.print("IP über DHCP: ");
    Serial.println(WiFi.localIP());
  }

  // BMP280 starten
  bmp.begin();

  // DHT starten
  dht.begin();

  // schwarzer Hintergrund
  tft.initR(INITR_BLACKTAB);

  // Rotation anpassen
  tft.setRotation(1);
}

void setup()

{

// Zeitzone: Parameter für die zu ermittelnde Zeit

configTzTime(Zeitzone, Zeitserver);

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

// WiFi starten

WiFi.mode(WIFI_STA);

WiFi.begin(Router, Passwort);

Serial.println("------------------------");

// statische IP vergeben

if (statischeIP)

{

WiFi.config(ip, gateway, subnet, primaryDNS, secondaryDNS);

Serial.print("Verbunden mit ");

Serial.println(Router);

// IP anzeigen

Serial.print("Statische IP: ");

Serial.println(ip);

}

// IP über DHCP ermitteln

else

{

while (WiFi.status() != WL_CONNECTED)

{

delay(200);

Serial.print(".");

}

Serial.println();

Serial.print("Verbunden mit ");

Serial.println(Router);

Serial.print("IP über DHCP: ");

Serial.println(WiFi.localIP());

}

// BMP280 starten

bmp.begin();

// DHT starten

dht.begin();

// schwarzer Hintergrund

tft.initR(INITR_BLACKTAB);

// Rotation anpassen

tft.setRotation(1);

}

Der loop-Teil

void loop()
{
  // aktuelle Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  /*
    TFT-Parameter:
    Schriftart (muss im Kopf eingebunden werden)
    Cursor Spalte, Zeile setzen
    Textfarbe
    Bildschirm mit schwarz füllen
  */
  tft.setFont(&FreeSans9pt7b);
  tft.setCursor(1, 13);
  tft.setTextColor(ST7735_GREEN);
  tft.fillScreen(ST7735_BLACK);

  Serial.println("------------------------");

  // es kann bis zu 60 Sekunden dauern
  // bis die Zeit ermittelt wird

  // Name des Wochentages 0-6
  switch (Zeit.tm_wday)
  {
    case 0:
      Serial.print("Sonntag");
      tft.print("Sonntag");
      break;
    case 1:
      Serial.print("Montag");
      tft.print("Montag");
      break;
   case 2:
      Serial.print("Dienstag");
      tft.print("Dienstag");
      break;
   case 3:
      Serial.print("Mittwoch");
      break;
      tft.print("Mittwoch");
   case 4:
      Serial.print("Donnerstag");
      tft.print("Donnerstag");
      break;
   case 5:
      Serial.print("Freitag");
      tft.print("Freitag");
      break;
   case 6:
      Serial.print("Samstag");
      tft.print("Samstag");
      break;
  }

  Serial.print(", ");
  tft.setCursor(1, 33);

  // Datum
  if (Zeit.tm_mday < 10)
  {
    Serial.print("0");
    tft.print("0");
  }
  Serial.print(Zeit.tm_mday);
  tft.print(Zeit.tm_mday);

  Serial.print(".");
  tft.print(".");

  // Monat: führende 0 ergänzen
  if (Zeit.tm_mon < 9)
  {
    Serial.print("0");
    tft.print("0");
  }

  // Zählung beginnt mit 0 -> +1
  Serial.print(Zeit.tm_mon + 1);
  Serial.print(".");
  tft.print(Zeit.tm_mon + 1);
  tft.print(".");

  // Anzahl Jahre seit 1900
  Serial.print(Zeit.tm_year + 1900);
  Serial.print(" ");
  tft.print(Zeit.tm_year + 1900);
  tft.print(" ");

  tft.setCursor(1, 53);
  // Stunde: wenn Stunde < 10 -> 0 davor setzen
  if (Zeit.tm_hour < 10)
  {
    Serial.print("0");
    tft.print("0");
  }
  Serial.print(Zeit.tm_hour);
  Serial.print(":");
  tft.print(Zeit.tm_hour);
  tft.print(":");

  // Minuten
  if (Zeit.tm_min < 10)
  {
    Serial.print("0");
    tft.print("0");
  }
  Serial.print(Zeit.tm_min);
  Serial.print(":");
  tft.print(Zeit.tm_min);
  tft.print(" Uhr");

  // Sekunden (nur Serieller Monitor)
  if (Zeit.tm_sec < 10) Serial.print("0");
  Serial.print(Zeit.tm_sec);

  Serial.println();
  Serial.println("Tage seit dem 1.1. " + String(Zeit.tm_yday));

  // Normalzeit/Sommerzeit
  if(Zeit.tm_isdst > 0) Serial.println("MESZ = Mitteleuropäische Sommerzeit");
  else Serial.println("MEZ = Mitteleuropäische Zeit");

  // Temperatur BMP280
  String Temperatur = String(bmp.readTemperature());

  // alternativ: Temperatur DHT
  // String Temperatur = String(dht.readTemperature());

  // . durch , ersetzen
  Temperatur.replace(".", ",");

  /*
    BMP280 Luftdruck messen
    readPressure() liest in Pascal, Ausgabe in hPa (Hekto-Pascal)
    Ergebnis durch 100 teilen
  */
  String Luftdruck = String(bmp.readPressure() / 100);
  Luftdruck.replace(".", ",");

  // Luftfeuchtigkeit DHT lesen
  String Luftfeuchtigkeit = String(dht.readHumidity());

  // . durch , ersetzen
  Luftfeuchtigkeit.replace(".", ",");

  // Ausgabe Serieller Monitor
  Serial.println("Temperatur: " + Temperatur + "°C");
  Serial.println("Luftfeuchtigkeit: " + Luftfeuchtigkeit + "%");
  Serial.println("Luftdruck: " + Luftdruck + " hPa");

  // Ausgabe TFT
  tft.drawFastHLine(1, 57, tft.width(), ST7735_WHITE);
  tft.setCursor(1, 73);
  tft.print(Temperatur + " Grad C");
  tft.setCursor(1, 93);
  tft.print(Luftfeuchtigkeit + "%");
  tft.setCursor(1, 113);
  tft.print(Luftdruck + " hPa");

  // Wartezeit bis zur nächsten Messung
  delay(5000);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

void loop()

{

// aktuelle Zeit holen

time(&aktuelleZeit);

// localtime_r -> Zeit in die lokale Zeitzone setzen

localtime_r(&aktuelleZeit, &Zeit);

TFT-Parameter:

Schriftart (muss im Kopf eingebunden werden)

Cursor Spalte, Zeile setzen

Textfarbe

Bildschirm mit schwarz füllen

tft.setFont(&FreeSans9pt7b);

tft.setCursor(1, 13);

tft.setTextColor(ST7735_GREEN);

tft.fillScreen(ST7735_BLACK);

Serial.println("------------------------");

// es kann bis zu 60 Sekunden dauern

// bis die Zeit ermittelt wird

// Name des Wochentages 0-6

switch (Zeit.tm_wday)

{

case 0:

Serial.print("Sonntag");

tft.print("Sonntag");

break;

case 1:

Serial.print("Montag");

tft.print("Montag");

break;

case 2:

Serial.print("Dienstag");

tft.print("Dienstag");

break;

case 3:

Serial.print("Mittwoch");

break;

tft.print("Mittwoch");

case 4:

Serial.print("Donnerstag");

tft.print("Donnerstag");

break;

case 5:

Serial.print("Freitag");

tft.print("Freitag");

break;

case 6:

Serial.print("Samstag");

tft.print("Samstag");

break;

}

Serial.print(", ");

tft.setCursor(1, 33);

// Datum

if (Zeit.tm_mday < 10)

{

Serial.print("0");

tft.print("0");

}

Serial.print(Zeit.tm_mday);

tft.print(Zeit.tm_mday);

Serial.print(".");

tft.print(".");

// Monat: führende 0 ergänzen

if (Zeit.tm_mon < 9)

{

Serial.print("0");

tft.print("0");

}

// Zählung beginnt mit 0 -> +1

Serial.print(Zeit.tm_mon + 1);

Serial.print(".");

tft.print(Zeit.tm_mon + 1);

tft.print(".");

// Anzahl Jahre seit 1900

Serial.print(Zeit.tm_year + 1900);

Serial.print(" ");

tft.print(Zeit.tm_year + 1900);

tft.print(" ");

tft.setCursor(1, 53);

// Stunde: wenn Stunde < 10 -> 0 davor setzen

if (Zeit.tm_hour < 10)

{

Serial.print("0");

tft.print("0");

}

Serial.print(Zeit.tm_hour);

Serial.print(":");

tft.print(Zeit.tm_hour);

tft.print(":");

// Minuten

if (Zeit.tm_min < 10)

{

Serial.print("0");

tft.print("0");

}

Serial.print(Zeit.tm_min);

Serial.print(":");

tft.print(Zeit.tm_min);

tft.print(" Uhr");

// Sekunden (nur Serieller Monitor)

if (Zeit.tm_sec < 10) Serial.print("0");

Serial.print(Zeit.tm_sec);

Serial.println();

Serial.println("Tage seit dem 1.1. " + String(Zeit.tm_yday));

// Normalzeit/Sommerzeit

if(Zeit.tm_isdst > 0) Serial.println("MESZ = Mitteleuropäische Sommerzeit");

else Serial.println("MEZ = Mitteleuropäische Zeit");

// Temperatur BMP280

String Temperatur = String(bmp.readTemperature());

// alternativ: Temperatur DHT

// String Temperatur = String(dht.readTemperature());

// . durch , ersetzen

Temperatur.replace(".", ",");

BMP280 Luftdruck messen

readPressure() liest in Pascal, Ausgabe in hPa (Hekto-Pascal)

Ergebnis durch 100 teilen

String Luftdruck = String(bmp.readPressure() / 100);

Luftdruck.replace(".", ",");

// Luftfeuchtigkeit DHT lesen

String Luftfeuchtigkeit = String(dht.readHumidity());

// . durch , ersetzen

Luftfeuchtigkeit.replace(".", ",");

// Ausgabe Serieller Monitor

Serial.println("Temperatur: " + Temperatur + "°C");

Serial.println("Luftfeuchtigkeit: " + Luftfeuchtigkeit + "%");

Serial.println("Luftdruck: " + Luftdruck + " hPa");

// Ausgabe TFT

tft.drawFastHLine(1, 57, tft.width(), ST7735_WHITE);

tft.setCursor(1, 73);

tft.print(Temperatur + " Grad C");

tft.setCursor(1, 93);

tft.print(Luftfeuchtigkeit + "%");

tft.setCursor(1, 113);

tft.print(Luftdruck + " hPa");

// Wartezeit bis zur nächsten Messung

delay(5000);

}

letzte Aktualisierung: Jan. 2, 2026 @ 10:10

Ziel des Projekts

Darstellung auf dem TFT

Benö­tig­te Bauteile

Board installieren

Zuordnung der Pins

Das Programm

Benötigte Bibliothek installieren

Funktionen der Bibliothek Adafruit ST7735

Bibliotheken und Variablen

Der setup-Teil

Der loop-Teil

Benötigte Bauteile
