Der ESP-01(S)

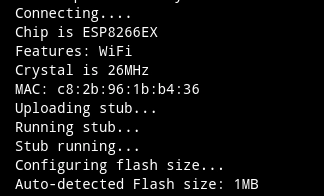

Auf dem ESP-01 ist ein ESP8266-Modul verbaut, es gibt ihn in zwei Versionen:

ESP-01
1 MB Flash-Speicher
ESP-01S

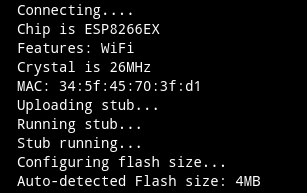

bis zu 4 MB Flash-Speicher
On-Board LED an Pin 2

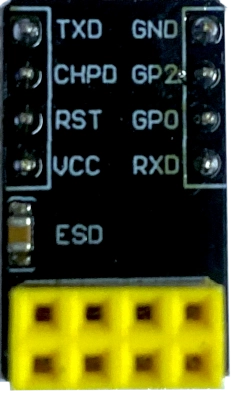

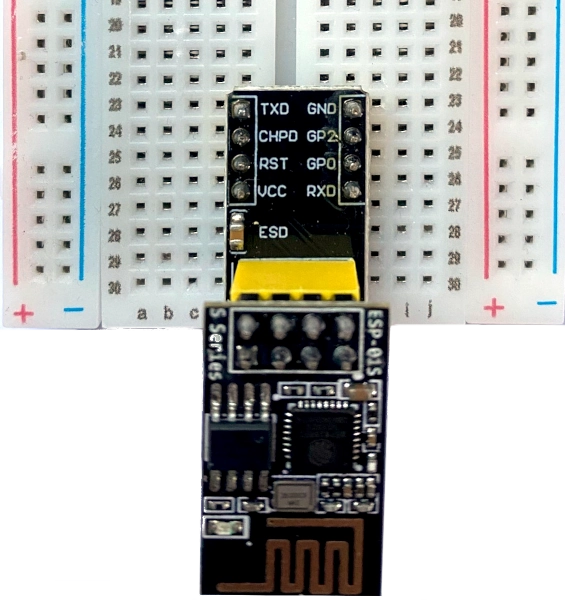

Der ESP-01 kann nicht direkt ins Steckbrett gesteckt werden, du benötigst dazu einen Adapter:

Board installieren

Trage unter Datei -> Einstellungen eine zusätzliche Boardverwalter-URL ein:

http://arduino.esp8266.com/stable/package_esp8266com_index.json

Die Programmer

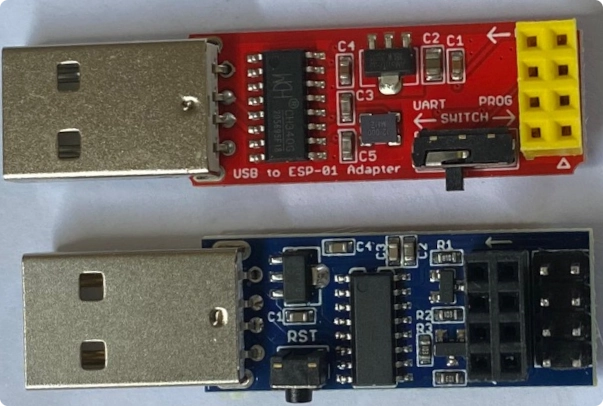

Die erstellten Programme müssen mit einem Programmer auf den ESP-01 hochgeladen werden. Hierzu gibt es verschiedene Modelle:

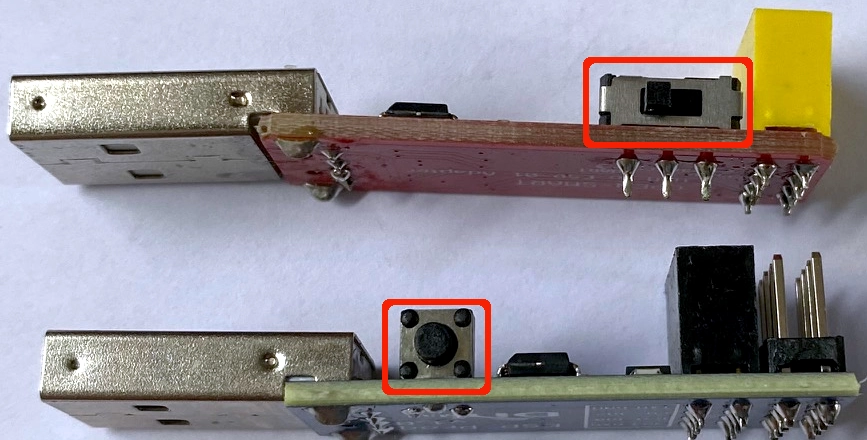

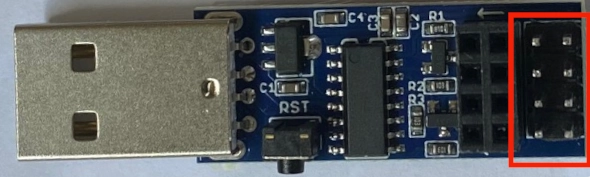

Der dunkelblaue Programmer schaltet nach dem Hochladen automatisch in den USB-Modus, der Druckknopf startet das Programm neu. Durch die zusätzlichen Pins können Komponenten direkt angeschlossen werden.
Beim roten Programmer muss durch den Schieberegler zwischen den Modi Hochladen und Ausführen gewechselt werden.

Pinbelegung

links	rechts
RX	3,3V
IO0	RST
IO2	EN
GND	TX

Der ESP-01 verfügt über lediglich zwei IO-Pins (0 und 2)

Blinkende LED

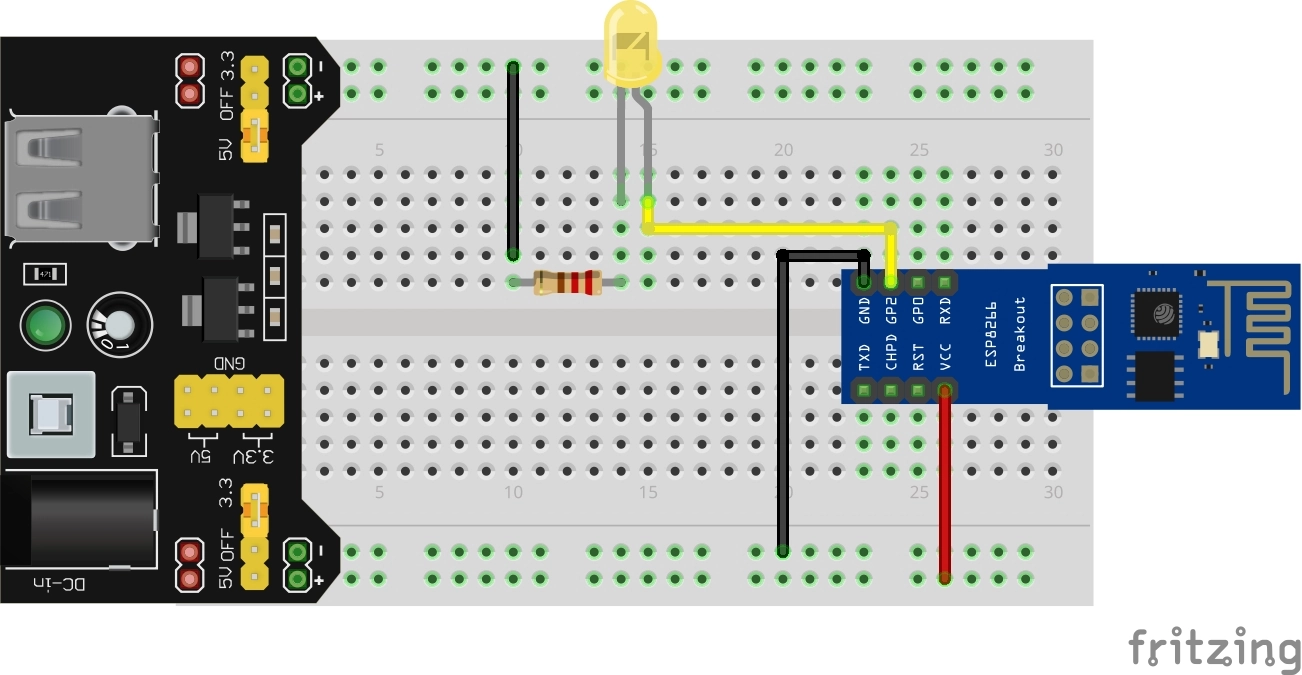

Der Schaltplan

Info

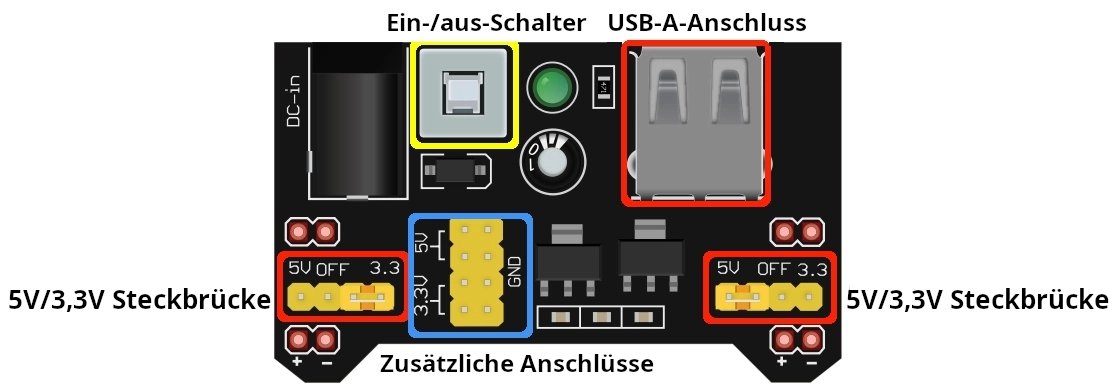

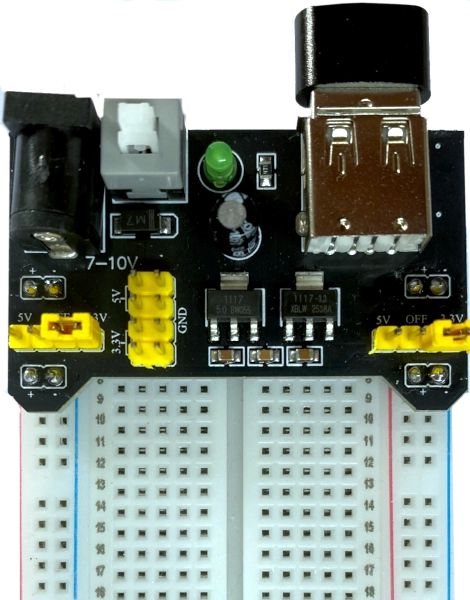

Beachte, dass der ESP-01 an die 3,3V Schiene und die LED an die 5V-Schiene angeschlossen wird. Achte auf die Position der Steckbrücken!

Die Position der Steckbrücken entscheidet über die zur Verfügung gestellte Spannung auf der +/- Leiste des Steckbretts.

Info

Bei dem ESP-01S kannst du Schaltung und Programm mit der internen LED an Pin 2 nutzen.

Das Programm

Der Vorgang des Programmierens läuft nach festgelegtem Rhythmus ab:

zunächst den Programmer mit dem ESP-01 verbinden
das Programm hochladen
des ESP-01 in den Steckbrettadapter stecken
Position der 3,3V/5V-Steckbrücken prüfen
MB102-Spannungsmodul einschalten

void setup()
{
  pinMode(2, OUTPUT);
}

void loop()
{
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
}

void setup()

{

pinMode(2, OUTPUT);

}

void loop()

{

digitalWrite(2, HIGH);

delay(1000);

digitalWrite(2, LOW);

delay(1000);

}

Webserver

Das Programm

Im Browser werden 6 Zufallszahlen angezeigt. Es findet keine Sortierung statt und es werden keine doppelten Zahlen ausgeschlossen.

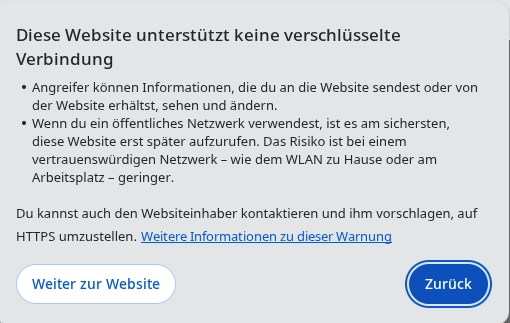

Wenn du die IP-Adresse im Browser eingibst, erscheint eine Warnung, dass es sich um eine unsichere Seite handelt. Die Seite ist aber nur in deinem lokalen Netz erreichbar, du kannst diese Meldung ignorieren.

der ESP-01 verwendet eine statische IP-Adresse
die IP-Adressen müssen an das lokale Netz angepasst werden
IPAddress ip(192, 168, 1, 120); IPAddress gateway(192, 168, 1, 1); IPAddress subnet(255, 255, 255, 0);
ip legt die statische IP-Adresse fest.
gateway ist der Router, er stellt die Verbindung in das lokale Netz her
subnet ist der Adressbereich der zugelassenen IP-Adressen. 255 bedeutet, dass dieser Bereich jeweils unveränderlich ist, 0 am Ende heißt, dass die IP-Adressen variabel sind. Da die erste und die letzte IP-Adresse aus organisatorischen Gründen nicht vergeben werden darf, bleiben 254 IP-Adressen (192.168.1.1 bis 192.168.1.254).
Die neuere Schreibweise ist übrigens in diesem Fall 192.168.1/24.
Beachte, dass die Zahlenblöcke der IP-Adressen durch Kommata getrennt werden müssen.
Alle IP-Adressen, die mit 192.168. beginnen, sind als privat festgelegt, sie dürfen im Internet nicht verwendet werden. Die nächste Ziffer (1) bezeichnet das Subnetz. Hier sind maximal 256 Subnetze (192.168.1 bis 192.168.255) möglich. Die letzte Ziffer (120) ist die konkrete IP-Adresse des Geräts.
Du darfst keine IP-Adressen verwenden, die der Router für DHCP verwendet.
WiFi.config(ip, gateway, subnet);stellt die Verbindung zum lokalen Netz her
In der Funktion SeiteBauen() werden die Inhalte nach und nach dem String Seite (+=) hinzugefügt.
Server.send sendet den String Seite im Format text/html, wird der Code 200 bestätigt, wurde die Seite erfolgreich übertragen.

#include "ESP8266WebServer.h"

// SSID und Passwort des Routers
char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

ESP8266WebServer Server(80);

// Minimum und Maximum der Zufallszahlen
int Minimum = 1;
int Maximum = 49;

// ip und gateway müssen an das lokale Netz angepasst werden
IPAddress ip(192, 168, 1, 120);
IPAddress gateway(192, 168, 1, 1);
IPAddress subnet(255, 255, 255, 0);

void setup()
{
  // WiFi starten
  WiFi.mode(WIFI_STA);
  WiFi.begin(Router, Passwort);

  WiFi.config(ip, gateway, subnet);

  // Zufallsgenerator mit dem Signal an A0 starten
  randomSeed(millis());

  Server.begin();
  Server.on("/", SeiteBauen);
}

void loop()
{
  Server.handleClient();
}

void SeiteBauen()
{
  // Seite zusammenbauen
  // Kopf der HTML-Seite: aktualisierung alle 60 Sekunden
  // kann angepasst werden
  String Nachricht = "<head><meta http-equiv=\"refresh\" content=\"60\"></head>";
  Nachricht += "<h1>Zufallszahlen</h1>";
  Nachricht += "<hr>";

  // Zufallszahlen anzeigen
  for (int i = 0; i < 7; i++)
  {
    int Zahl = random(Minimum, Maximum);
    Nachricht += String(Zahl) + " ";
  }

  Nachricht += "<hr>";

  // Nachricht senden -> Seite anzeigen
  Server.send(200, "text/html", Nachricht);
}

#include "ESP8266WebServer.h"

// SSID und Passwort des Routers

char Router[] = "Router_SSID";

char Passwort[] = "xxxxxxxx";

ESP8266WebServer Server(80);

// Minimum und Maximum der Zufallszahlen

int Minimum = 1;

int Maximum = 49;

// ip und gateway müssen an das lokale Netz angepasst werden

IPAddress ip(192, 168, 1, 120);

IPAddress gateway(192, 168, 1, 1);

IPAddress subnet(255, 255, 255, 0);

void setup()

{

// WiFi starten

WiFi.mode(WIFI_STA);

WiFi.begin(Router, Passwort);

WiFi.config(ip, gateway, subnet);

// Zufallsgenerator mit dem Signal an A0 starten

randomSeed(millis());

Server.begin();

Server.on("/", SeiteBauen);

}

void loop()

{

Server.handleClient();

}

void SeiteBauen()

{

// Seite zusammenbauen

// Kopf der HTML-Seite: aktualisierung alle 60 Sekunden

// kann angepasst werden

String Nachricht = "<head><meta http-equiv=\"refresh\" content=\"60\"></head>";

Nachricht += "<h1>Zufallszahlen</h1>";

Nachricht += "<hr>";

// Zufallszahlen anzeigen

for (int i = 0; i < 7; i++)

{

int Zahl = random(Minimum, Maximum);

Nachricht += String(Zahl) + " ";

}

Nachricht += "<hr>";

// Nachricht senden -> Seite anzeigen

Server.send(200, "text/html", Nachricht);

}
