Messwerte DHT-Sensor auf Waveshare 1,54 Zoll E-Ink anzeigen (Lösung) – Projekte für Arduino und ESP32-Mikrocontroller

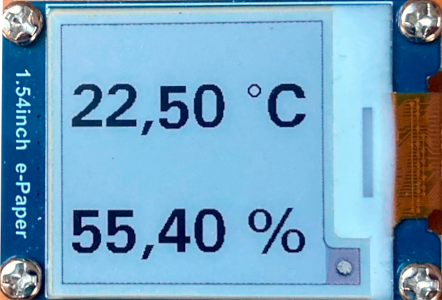

Anzeige nur Text

#include "GxEPD2_3C.h"
#include "DHT.h"
#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// freien Pin auf dem Board wählen
int SENSOR_DHT = 9;

// Sensortyp festlegen
// DHT22
#define SensorTyp DHT22

// DHT11
// #define SensorTyp DHT11

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// Display-Parameter
// GxEPD2_154_Z90c: Chip SSD1681 Bildschirm: 200x200
#define GxEPD2_DISPLAY_CLASS GxEPD2_3C
#define GxEPD2_DRIVER_CLASS GxEPD2_154_Z90c

// Board wählen:
// ESP32-Wroom
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC -> 2, RST -> 22, BUSY -> 4
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/ 5, /*DC=*/ 2, /*RST=*/ 22, /*BUSY=*/ 4));

// NodeMCU
// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/D8, /*DC=*/ D6, /*RST=*/ D2, /*BUSY=*/ D1));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC -> 3, RST -> 10, BUSY -> 11
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/ 18, /*DC=*/ 3, /*RST=*/ 2, /*BUSY=*/ 11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D8, BUSY -> D9
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/ D10, /*DC=*/ D6, /*RST=*/ D7, /*BUSY=*/ D9));

void setup()
{
  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  // Sensor starten
  dht.begin();

  // Bildschirm starten
  display.init(115200, true, 2, false);

  // Bildschirm um 90° drehen
  display.setRotation(1);

  // vollständigen Bildschirm nutzen
  display.setFullWindow();

  // weißer Hintergrund
  display.fillScreen(GxEPD_WHITE);

  // Schriften von u8g2 display zuordnen
  u8g2Schriften.begin(display);
}

void loop()
{
  // Temperatur lesen
  String Temperatur = String(dht.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  // Luftfeuchtigkeit lesen
  String Luftfeuchtigkeit = String(dht.readHumidity());

  // replace -> . durch , ersetzen
  Luftfeuchtigkeit.replace(".", ",");

  // Anzeige aufbauen
  display.firstPage();
  do
  {
    display.fillScreen(GxEPD_WHITE);

    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
    u8g2Schriften.setFont(u8g2_font_fub35_tf);

    u8g2Schriften.setCursor(1, 80);
    u8g2Schriften.print(Temperatur + " °C");
    u8g2Schriften.setCursor(1, 180);
    u8g2Schriften.print(Luftfeuchtigkeit + " %");
  }
  while (display.nextPage());

  // alle 5 Minuten aktualisieren
  delay(300000);
}

100

101

102

103

104

105

106

107

#include "GxEPD2_3C.h"

#include "DHT.h"

#include "U8g2_for_Adafruit_GFX.h"

// Objekt u8g2Schriften

U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// freien Pin auf dem Board wählen

int SENSOR_DHT = 9;

// Sensortyp festlegen

// DHT22

#define SensorTyp DHT22

// DHT11

// #define SensorTyp DHT11

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// Display-Parameter

// GxEPD2_154_Z90c: Chip SSD1681 Bildschirm: 200x200

#define GxEPD2_DISPLAY_CLASS GxEPD2_3C

#define GxEPD2_DRIVER_CLASS GxEPD2_154_Z90c

// Board wählen:

// ESP32-Wroom

// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC -> 2, RST -> 22, BUSY -> 4

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/ 5, /*DC=*/ 2, /*RST=*/ 22, /*BUSY=*/ 4));

// NodeMCU

// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/D8, /*DC=*/ D6, /*RST=*/ D2, /*BUSY=*/ D1));

// ESP32-C6

// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC -> 3, RST -> 10, BUSY -> 11

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/ 18, /*DC=*/ 3, /*RST=*/ 2, /*BUSY=*/ 11));

// Nano ESP32

// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D8, BUSY -> D9

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/ D10, /*DC=*/ D6, /*RST=*/ D7, /*BUSY=*/ D9));

void setup()

{

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

// Sensor starten

dht.begin();

// Bildschirm starten

display.init(115200, true, 2, false);

// Bildschirm um 90° drehen

display.setRotation(1);

// vollständigen Bildschirm nutzen

display.setFullWindow();

// weißer Hintergrund

display.fillScreen(GxEPD_WHITE);

// Schriften von u8g2 display zuordnen

u8g2Schriften.begin(display);

}

void loop()

{

// Temperatur lesen

String Temperatur = String(dht.readTemperature());

// replace -> . durch , ersetzen

Temperatur.replace(".", ",");

// Luftfeuchtigkeit lesen

String Luftfeuchtigkeit = String(dht.readHumidity());

// replace -> . durch , ersetzen

Luftfeuchtigkeit.replace(".", ",");

// Anzeige aufbauen

display.firstPage();

{

display.fillScreen(GxEPD_WHITE);

u8g2Schriften.setForegroundColor(GxEPD_BLACK);

u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

u8g2Schriften.setFont(u8g2_font_fub35_tf);

u8g2Schriften.setCursor(1, 80);

u8g2Schriften.print(Temperatur + " °C");

u8g2Schriften.setCursor(1, 180);

u8g2Schriften.print(Luftfeuchtigkeit + " %");

}

while (display.nextPage());

// alle 5 Minuten aktualisieren

delay(300000);

}

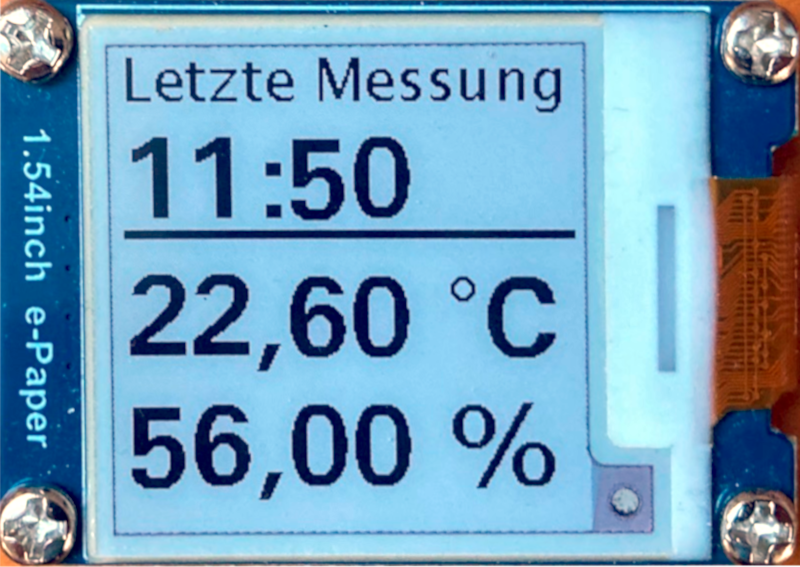

Anzeige nur Text mit Uhrzeit

#ifdef ESP8266
  #include "ESP8266WiFi.h"
#else
  #include "WiFi.h"
#endif

#include "time.h"
#include "GxEPD2_3C.h"
#include "U8g2_for_Adafruit_GFX.h"
#include "DHT.h"

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// freien Pin auf dem Board wählen
int SENSOR_DHT = 9;

// Sensortyp festlegen
// DHT22
#define SensorTyp DHT22

// DHT11
// #define SensorTyp DHT11

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// Schriftart
#include "Fonts/FreeMonoBold24pt7b.h"

char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;
WiFiServer Server(80);
WiFiClient Client;

// Display-Parameter
// GxEPD2_154_Z90c: Chip SSD1681 Bildschirm: 200x200
#define GxEPD2_DISPLAY_CLASS GxEPD2_3C
#define GxEPD2_DRIVER_CLASS GxEPD2_154_Z90c

// Board wählen:
// ESP32-Wroom
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC -> 2, RST -> 22, BUSY -> 4
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/ 5, /*DC=*/ 2, /*RST=*/ 22, /*BUSY=*/ 4));

// NodeMCU
// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/D8, /*DC=*/ D6, /*RST=*/ D2, /*BUSY=*/ D1));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC -> 3, RST -> 10, BUSY -> 11
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/ 18, /*DC=*/ 3, /*RST=*/ 2, /*BUSY=*/ 11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D8, BUSY -> D9
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/ D10, /*DC=*/ D6, /*RST=*/ D7, /*BUSY=*/ D9));

void setup()
{
  // Schriften von u8g2 display zuordnen
  u8g2Schriften.begin(display);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(200);
    Serial.print(".");
  }
  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Sensor starten
  dht.begin();

  // Bildschirm starten
  display.init(115200, true, 2, false);

  // Bildschirm um 90° drehen
  display.setRotation(1);

  // vollständigen Bildschirm nutzen
  display.setFullWindow();

  // weißer Hintergrund
  display.fillScreen(GxEPD_WHITE);
}

void loop()
{
  // aktuelle Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Temperatur lesen
  String Temperatur = String(dht.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  // Luftfeuchtigkeit lesen
  String Luftfeuchtigkeit = String(dht.readHumidity());

  // replace -> . durch , ersetzen
  Luftfeuchtigkeit.replace(".", ",");

  // Anzeige aufbauen
  display.firstPage();
  do
  {
    display.fillScreen(GxEPD_WHITE);

    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

    u8g2Schriften.setCursor(1, 20);
    u8g2Schriften.setFont(u8g2_font_luRS19_tf );
    u8g2Schriften.print("Letzte Messung:");

    u8g2Schriften.setFont(u8g2_font_fub35_tf);
    u8g2Schriften.setCursor(1, 70);

    // Stunde: wenn Stunde < 10 -> 0 davor setzen
    if (Zeit.tm_hour < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_hour);
    u8g2Schriften.print(":");

    // Minuten
    if (Zeit.tm_min < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_min);

    // horizontale Linie
    display.fillRect(1, 75, display.width(), 4, GxEPD_BLACK);

    u8g2Schriften.setCursor(1, 130);

    u8g2Schriften.print(Temperatur + " °C");
    u8g2Schriften.setCursor(1, 185);
    u8g2Schriften.print(Luftfeuchtigkeit + " %");
  }
  while (display.nextPage());

  // alle 5 Minuten aktualisieren
  delay(300000);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

#ifdef ESP8266

#include "ESP8266WiFi.h"

#else

#include "WiFi.h"

#endif

#include "time.h"

#include "GxEPD2_3C.h"

#include "U8g2_for_Adafruit_GFX.h"

#include "DHT.h"

// Objekt u8g2Schriften

U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// freien Pin auf dem Board wählen

int SENSOR_DHT = 9;

// Sensortyp festlegen

// DHT22

#define SensorTyp DHT22

// DHT11

// #define SensorTyp DHT11

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// Schriftart

#include "Fonts/FreeMonoBold24pt7b.h"

char Router[] = "Router_SSID";

char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool

#define Zeitserver "de.pool.ntp.org"

Liste der Zeitzonen

https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv

Zeitzone CET = Central European Time -1 -> 1 Stunde zurück

CEST = Central European Summer Time von

M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr

bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr

#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr

time_t aktuelleZeit;

Struktur tm

tm_hour -> Stunde: 0 bis 23

tm_min -> Minuten: 0 bis 59

tm_sec -> Sekunden 0 bis 59

tm_mday -> Tag 1 bis 31

tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)

tm_year -> Jahre seit 1900

tm_yday -> vergangene Tage seit 1. Januar des Jahres

tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)

tm Zeit;

WiFiServer Server(80);

WiFiClient Client;

// Display-Parameter

// GxEPD2_154_Z90c: Chip SSD1681 Bildschirm: 200x200

#define GxEPD2_DISPLAY_CLASS GxEPD2_3C

#define GxEPD2_DRIVER_CLASS GxEPD2_154_Z90c

// Board wählen:

// ESP32-Wroom

// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC -> 2, RST -> 22, BUSY -> 4

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/ 5, /*DC=*/ 2, /*RST=*/ 22, /*BUSY=*/ 4));

// NodeMCU

// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/D8, /*DC=*/ D6, /*RST=*/ D2, /*BUSY=*/ D1));

// ESP32-C6

// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC -> 3, RST -> 10, BUSY -> 11

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/ 18, /*DC=*/ 3, /*RST=*/ 2, /*BUSY=*/ 11));

// Nano ESP32

// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D8, BUSY -> D9

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/ D10, /*DC=*/ D6, /*RST=*/ D7, /*BUSY=*/ D9));

void setup()

{

// Schriften von u8g2 display zuordnen

u8g2Schriften.begin(display);

// Zeitzone: Parameter für die zu ermittelnde Zeit

configTzTime(Zeitzone, Zeitserver);

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

// WiFi starten

WiFi.begin(Router, Passwort);

Serial.println("------------------------");

while (WiFi.status() != WL_CONNECTED)

{

delay(200);

Serial.print(".");

}

Serial.println();

Serial.print("Verbunden mit ");

Serial.println(Router);

Serial.print("IP über DHCP: ");

Serial.println(WiFi.localIP());

// Sensor starten

dht.begin();

// Bildschirm starten

display.init(115200, true, 2, false);

// Bildschirm um 90° drehen

display.setRotation(1);

// vollständigen Bildschirm nutzen

display.setFullWindow();

// weißer Hintergrund

display.fillScreen(GxEPD_WHITE);

}

void loop()

{

// aktuelle Zeit holen

time(&aktuelleZeit);

// localtime_r -> Zeit in die lokale Zeitzone setzen

localtime_r(&aktuelleZeit, &Zeit);

// Temperatur lesen

String Temperatur = String(dht.readTemperature());

// replace -> . durch , ersetzen

Temperatur.replace(".", ",");

// Luftfeuchtigkeit lesen

String Luftfeuchtigkeit = String(dht.readHumidity());

// replace -> . durch , ersetzen

Luftfeuchtigkeit.replace(".", ",");

// Anzeige aufbauen

display.firstPage();

{

display.fillScreen(GxEPD_WHITE);

u8g2Schriften.setForegroundColor(GxEPD_BLACK);

u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

u8g2Schriften.setCursor(1, 20);

u8g2Schriften.setFont(u8g2_font_luRS19_tf );

u8g2Schriften.print("Letzte Messung:");

u8g2Schriften.setFont(u8g2_font_fub35_tf);

u8g2Schriften.setCursor(1, 70);

// Stunde: wenn Stunde < 10 -> 0 davor setzen

if (Zeit.tm_hour < 10) u8g2Schriften.print("0");

u8g2Schriften.print(Zeit.tm_hour);

u8g2Schriften.print(":");

// Minuten

if (Zeit.tm_min < 10) u8g2Schriften.print("0");

u8g2Schriften.print(Zeit.tm_min);

// horizontale Linie

display.fillRect(1, 75, display.width(), 4, GxEPD_BLACK);

u8g2Schriften.setCursor(1, 130);

u8g2Schriften.print(Temperatur + " °C");

u8g2Schriften.setCursor(1, 185);

u8g2Schriften.print(Luftfeuchtigkeit + " %");

}

while (display.nextPage());

// alle 5 Minuten aktualisieren

delay(300000);

}

Anzeige mit Symbolen und Text

#ifdef ESP8266
  #include "ESP8266WiFi.h"
#else
  #include "WiFi.h"
#endif

#include "time.h"
#include "GxEPD2_3C.h"
#include "U8g2_for_Adafruit_GFX.h"
#include "DHT.h"

// Objekt u8g2Schriften
U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// Pin DHT
int SENSOR_DHT = 9;

// Sensortyp festlegen
// DHT22
#define SensorTyp DHT22

// DHT11
// #define SensorTyp DHT11

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

char Router[] = "Router_SSID";
char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool
#define Zeitserver "de.pool.ntp.org"

/*
  Liste der Zeitzonen
  https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv
  Zeitzone CET = Central European Time -1 -> 1 Stunde zurück
  CEST = Central European Summer Time von
  M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr
  bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr
*/
#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr
time_t aktuelleZeit;

/*
  Struktur tm
  tm_hour -> Stunde: 0 bis 23
  tm_min -> Minuten: 0 bis 59
  tm_sec -> Sekunden 0 bis 59
  tm_mday -> Tag 1 bis 31
  tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)
  tm_year -> Jahre seit 1900
  tm_yday -> vergangene Tage seit 1. Januar des Jahres
  tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)
*/
tm Zeit;
WiFiServer Server(80);
WiFiClient Client;

// Display-Parameter
// GxEPD2_154_Z90c: Chip SSD1681 Bildschirm: 200x200
#define GxEPD2_DISPLAY_CLASS GxEPD2_3C
#define GxEPD2_DRIVER_CLASS GxEPD2_154_Z90c

// ESP32-Wroom
// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 22, BUSY -> 4
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/5, /*DC=*/2, /*RST=*/22, /*BUSY=*/4));

// NodeMCU
// CLK - D5, DIN -> D7, CS -> D8,  DC -> D6, RST -> D2, BUSY -> D1
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/D8, /*DC=*/D6, /*RST=*/D2, /*BUSY=*/D1));

// ESP32-C6
// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
//  display(GxEPD2_DRIVER_CLASS(/*CS=*/ 18, /*DC=*/ 3, /*RST=*/2, /*BUSY=*/11));

// Nano ESP32
// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D8, BUSY -> D9
// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>
// display(GxEPD2_DRIVER_CLASS(/*CS=*/ D10, /*DC=*/ D6, /*RST=*/ D7, /*BUSY=*/ D9));


const unsigned char Thermometer [] PROGMEM = {
	// 'Thermometer, 34x70px
	0x00, 0x07, 0xf0, 0x00, 0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00, 0x3f, 0xfe, 0x00, 0x00, 0x00,
	0x7c, 0x0f, 0x00, 0x00, 0x00, 0x70, 0x07, 0x80, 0x00, 0x00, 0xe0, 0x03, 0xc0, 0x00, 0x00, 0xe0,
	0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01,
	0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0,
	0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00,
	0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f,
	0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0,
	0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01,
	0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc3, 0xe1, 0xc0,
	0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00,
	0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00,
	0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3,
	0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x03, 0xc3, 0xf1, 0xf0, 0x00, 0x07, 0xc3, 0xf0,
	0xf8, 0x00, 0x0f, 0x03, 0xf0, 0x7c, 0x00, 0x0e, 0x03, 0xe0, 0x3c, 0x00, 0x1c, 0x07, 0xf0, 0x1e,
	0x00, 0x3c, 0x1f, 0xfc, 0x0f, 0x00, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x78, 0x7f, 0xff, 0x07, 0x80,
	0x70, 0x7f, 0xff, 0x87, 0x80, 0x70, 0x7f, 0xff, 0x83, 0x80, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0xf0,
	0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff,
	0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0x70, 0x7f, 0xff, 0x83, 0x80, 0x70, 0x7f, 0xff,
	0x87, 0x80, 0x78, 0x3f, 0xff, 0x07, 0x80, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x3c, 0x0f, 0xfc, 0x0f,
	0x00, 0x1e, 0x03, 0xe0, 0x1e, 0x00, 0x1f, 0x00, 0x00, 0x3e, 0x00, 0x0f, 0x00, 0x00, 0x7c, 0x00,
	0x07, 0xe0, 0x01, 0xf8, 0x00, 0x03, 0xf8, 0x07, 0xf0, 0x00, 0x00, 0xff, 0xff, 0xc0, 0x00, 0x00,
	0x7f, 0xff, 0x80, 0x00, 0x00, 0x1f, 0xfe, 0x00, 0x00, 0x00, 0x03, 0xf0, 0x00, 0x00
};

const unsigned char Regen [] PROGMEM = {
	// 'Regen, 60x49px
	0x00, 0x00, 0x00, 0x08, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x02, 0x08, 0x21, 0x04, 0x10, 0x00, 0x00, 0x00, 0x06, 0x18, 0x63, 0x0c, 0x30, 0x80, 0x00,
	0x00, 0x06, 0x10, 0x63, 0x0c, 0x31, 0x80, 0x00, 0x00, 0x00, 0x10, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x20, 0x84, 0x10, 0x41, 0x08, 0x20, 0x00, 0x00, 0x61, 0x8c, 0x30, 0xc3, 0x18, 0x60, 0x00,
	0x08, 0xc1, 0x8c, 0x30, 0xc3, 0x18, 0x61, 0x00, 0x00, 0x41, 0x04, 0x20, 0x82, 0x08, 0x40, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x08, 0x30, 0x86, 0x18, 0x43, 0x04, 0x30, 0x80,
	0x18, 0x71, 0x86, 0x18, 0xc3, 0x0c, 0x31, 0x80, 0x18, 0x21, 0x84, 0x10, 0xc3, 0x0c, 0x21, 0x80,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x82, 0x18, 0x21, 0x04, 0x10, 0x42, 0x18, 0x40,
	0x86, 0x18, 0x63, 0x0c, 0x30, 0xc6, 0x18, 0xc0, 0x86, 0x10, 0x63, 0x0c, 0x30, 0xc6, 0x18, 0xc0,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x18, 0x21, 0x04, 0x10, 0xc2, 0x0c, 0x21, 0x00, 0x30, 0x63, 0x0c, 0x31, 0xc6, 0x0c, 0x63, 0x00,
	0x30, 0x63, 0x0c, 0x31, 0x86, 0x18, 0x63, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x06, 0x10, 0x43, 0x08, 0x20, 0x86, 0x10, 0x00, 0x06, 0x30, 0xc3, 0x18, 0x61, 0x86, 0x30, 0x00,
	0x04, 0x30, 0xc2, 0x18, 0x61, 0x8c, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x80, 0x00, 0x00, 0x0c, 0x30, 0xc6, 0x18, 0x61, 0x00, 0x00,
	0x00, 0x00, 0x61, 0xc6, 0x18, 0x60, 0x00, 0x00, 0x00, 0x00, 0x60, 0x86, 0x10, 0x60, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

const unsigned char Uhr [] PROGMEM = {
	// Uhr, 50x50px
	0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x03,
	0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0x01,
	0xfe, 0x00, 0x00, 0x00, 0x7f, 0x00, 0x00, 0x3f, 0x80, 0x00, 0x00, 0xfe, 0x00, 0x00, 0x1f, 0xc0,
	0x00, 0x01, 0xf8, 0x00, 0x00, 0x07, 0xe0, 0x00, 0x03, 0xf0, 0x00, 0xc0, 0x03, 0xf0, 0x00, 0x07,
	0xc0, 0x00, 0x00, 0x00, 0xf8, 0x00, 0x07, 0x80, 0xc0, 0x00, 0x40, 0x78, 0x00, 0x0f, 0x80, 0x00,
	0x00, 0x00, 0x7c, 0x00, 0x1f, 0x00, 0x00, 0x80, 0x00, 0x3e, 0x00, 0x1e, 0x00, 0x00, 0xc0, 0x00,
	0x1e, 0x00, 0x3e, 0x00, 0x00, 0xc0, 0x00, 0x1f, 0x00, 0x3c, 0x00, 0x00, 0xc0, 0x00, 0x0f, 0x00,
	0x38, 0x30, 0x00, 0xc0, 0x01, 0x07, 0x00, 0x78, 0x00, 0x00, 0xc0, 0x00, 0x07, 0x80, 0x78, 0x00,
	0x00, 0xc0, 0x00, 0x07, 0x80, 0x70, 0x00, 0x00, 0xc0, 0x00, 0x03, 0x80, 0xf0, 0x00, 0x00, 0xc0,
	0x00, 0x03, 0xc0, 0xf0, 0x00, 0x00, 0xc0, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0x00, 0xc0, 0x00, 0x03,
	0xc0, 0xf0, 0x00, 0x00, 0xc0, 0x00, 0x03, 0xc0, 0xf1, 0x80, 0x00, 0xc0, 0x00, 0x63, 0xc0, 0xf1,
	0x80, 0x01, 0x80, 0x00, 0x63, 0xc0, 0xf0, 0x00, 0x07, 0x00, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0x1c,
	0x00, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0x78, 0x00, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0xe0, 0x00, 0x00,
	0x03, 0xc0, 0x70, 0x03, 0x80, 0x00, 0x00, 0x03, 0x80, 0x78, 0x07, 0x00, 0x00, 0x00, 0x07, 0x80,
	0x78, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x78, 0x20, 0x00, 0x00, 0x01, 0x07, 0x80, 0x3c, 0x00,
	0x00, 0x00, 0x00, 0x0f, 0x00, 0x3e, 0x00, 0x00, 0x00, 0x00, 0x1f, 0x00, 0x1e, 0x00, 0x00, 0x00,
	0x00, 0x1e, 0x00, 0x1f, 0x00, 0x00, 0x00, 0x00, 0x3e, 0x00, 0x0f, 0x80, 0x00, 0x00, 0x00, 0x7c,
	0x00, 0x07, 0x80, 0x80, 0x00, 0xc0, 0x78, 0x00, 0x07, 0xc0, 0x00, 0x00, 0x00, 0xf8, 0x00, 0x03,
	0xf0, 0x00, 0xc0, 0x03, 0xf0, 0x00, 0x01, 0xf8, 0x00, 0xc0, 0x07, 0xe0, 0x00, 0x00, 0xfe, 0x00,
	0x00, 0x1f, 0xc0, 0x00, 0x00, 0x7f, 0x00, 0x00, 0x3f, 0x80, 0x00, 0x00, 0x1f, 0xe0, 0x01, 0xfe,
	0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xf0, 0x00, 0x00,
	0x00, 0x00, 0x7f, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00
};

void setup()
{
  // Schriften von u8g2 display zuordnen
  u8g2Schriften.begin(display);

  // Zeitzone: Parameter für die zu ermittelnde Zeit
  configTzTime(Zeitzone, Zeitserver);

  Serial.begin(9600);

  // auf serielle Verbindung warten
  while (!Serial);
  delay(1000);

  // WiFi starten
  WiFi.begin(Router, Passwort);

  Serial.println("------------------------");

  while (WiFi.status() != WL_CONNECTED) {
    delay(200);
    Serial.print(".");
  }
  Serial.println();
  Serial.print("Verbunden mit ");
  Serial.println(Router);
  Serial.print("IP über DHCP: ");
  Serial.println(WiFi.localIP());

  // Bildschirm starten
  display.init(115200, true, 2, false);

  // Bildschirm um 90° drehen
  display.setRotation(1);

  // vollständigen Bildschirm nutzen
  display.setFullWindow();
  display.fillScreen(GxEPD_WHITE);

  // Sensor starten
  dht.begin();
}

void loop()
{
  // aktuelle Zeit holen
  time(&aktuelleZeit);

  // localtime_r -> Zeit in die lokale Zeitzone setzen
  localtime_r(&aktuelleZeit, &Zeit);

  // Temperatur lesen
  String Temperatur = String(dht.readTemperature());

  // replace -> . durch , ersetzen
  Temperatur.replace(".", ",");

  // Luftfeuchtigkeit lesen
  String Luftfeuchtigkeit = String(dht.readHumidity());

  // replace -> . durch , ersetzen
  Luftfeuchtigkeit.replace(".", ",");

  // Anzeige aufbauen
  display.firstPage();
  do
  {
    u8g2Schriften.setCursor(70, 20);
    u8g2Schriften.setForegroundColor(GxEPD_BLACK);
    u8g2Schriften.setBackgroundColor(GxEPD_WHITE);
    u8g2Schriften.setFont(u8g2_font_helvB12_tf);
    u8g2Schriften.print("Letzte Messung:");

    u8g2Schriften.setCursor(70, 60);
    u8g2Schriften.setFont(u8g2_font_helvB24_tf);

    // Stunde: wenn Stunde < 10 -> 0 davor setzen
    if (Zeit.tm_hour < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_hour);
    u8g2Schriften.print(":");

    // Minuten
    if (Zeit.tm_min < 10) u8g2Schriften.print("0");
    u8g2Schriften.print(Zeit.tm_min);

    // x, y, Bild-Array, Breite, Höhe, Farbe
    display.drawBitmap(5, 5, Uhr, 50, 50, GxEPD_BLACK);
    display.drawBitmap(15, 70, Thermometer, 34, 70, GxEPD_BLACK);
    display.drawBitmap(5, 150, Regen, 60, 49, GxEPD_BLACK);

    // Messwerte anzeigen
    u8g2Schriften.setCursor(70, 120);
    u8g2Schriften.print(Temperatur + " °C");
    u8g2Schriften.setCursor(70, 180);
    u8g2Schriften.print(Luftfeuchtigkeit + " %");
  }
  while (display.nextPage());

  // alle 5 Minuten aktualisieren
  delay(300000);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

#ifdef ESP8266

#include "ESP8266WiFi.h"

#else

#include "WiFi.h"

#endif

#include "time.h"

#include "GxEPD2_3C.h"

#include "U8g2_for_Adafruit_GFX.h"

#include "DHT.h"

// Objekt u8g2Schriften

U8G2_FOR_ADAFRUIT_GFX u8g2Schriften;

// Pin DHT

int SENSOR_DHT = 9;

// Sensortyp festlegen

// DHT22

#define SensorTyp DHT22

// DHT11

// #define SensorTyp DHT11

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

char Router[] = "Router_SSID";

char Passwort[] = "xxxxxxxx";

// NTP-Server aus dem Pool

#define Zeitserver "de.pool.ntp.org"

Liste der Zeitzonen

https://github.com/nayarsystems/posix_tz_db/blob/master/zones.csv

Zeitzone CET = Central European Time -1 -> 1 Stunde zurück

CEST = Central European Summer Time von

M3 = März, 5.0 = Sonntag 5. Woche, 02 = 2 Uhr

bis M10 = Oktober, 5.0 = Sonntag 5. Woche 03 = 3 Uhr

#define Zeitzone "CET-1CEST,M3.5.0/02,M10.5.0/03"

// time_t enthält die Anzahl der Sekunden seit dem 1.1.1970 0 Uhr

time_t aktuelleZeit;

Struktur tm

tm_hour -> Stunde: 0 bis 23

tm_min -> Minuten: 0 bis 59

tm_sec -> Sekunden 0 bis 59

tm_mday -> Tag 1 bis 31

tm_mon -> Monat: 0 (Januar) bis 11 (Dezember)

tm_year -> Jahre seit 1900

tm_yday -> vergangene Tage seit 1. Januar des Jahres

tm_isdst -> Wert > 0 = Sommerzeit (dst = daylight saving time)

tm Zeit;

WiFiServer Server(80);

WiFiClient Client;

// Display-Parameter

// GxEPD2_154_Z90c: Chip SSD1681 Bildschirm: 200x200

#define GxEPD2_DISPLAY_CLASS GxEPD2_3C

#define GxEPD2_DRIVER_CLASS GxEPD2_154_Z90c

// ESP32-Wroom

// Anschlüsse: CLK -> 18, DIN -> 23, CS -> 5, DC-> 2, RST -> 22, BUSY -> 4

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/5, /*DC=*/2, /*RST=*/22, /*BUSY=*/4));

// NodeMCU

// CLK - D5, DIN -> D7, CS -> D8, DC -> D6, RST -> D2, BUSY -> D1

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/D8, /*DC=*/D6, /*RST=*/D2, /*BUSY=*/D1));

// ESP32-C6

// Anschlüsse: CLK -> 21, DIN -> 19, CS -> 18, DC-> 3, RST -> 10, BUSY -> 11

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/ 18, /*DC=*/ 3, /*RST=*/2, /*BUSY=*/11));

// Nano ESP32

// Anschlüsse: CLK -> D13, DIN -> D11, CS -> D10, DC-> D6, RST -> D8, BUSY -> D9

// GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, 200>

// display(GxEPD2_DRIVER_CLASS(/*CS=*/ D10, /*DC=*/ D6, /*RST=*/ D7, /*BUSY=*/ D9));

const unsigned char Thermometer [] PROGMEM = {

// 'Thermometer, 34x70px

0x00, 0x07, 0xf0, 0x00, 0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00, 0x3f, 0xfe, 0x00, 0x00, 0x00,

0x7c, 0x0f, 0x00, 0x00, 0x00, 0x70, 0x07, 0x80, 0x00, 0x00, 0xe0, 0x03, 0xc0, 0x00, 0x00, 0xe0,

0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01,

0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0,

0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00,

0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x0f,

0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0,

0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc0, 0x01, 0xc0, 0x00, 0x0f, 0xc0, 0x01,

0xc0, 0x00, 0x0f, 0xc0, 0x01, 0xc0, 0x00, 0x01, 0xc0, 0x01, 0xc0, 0x00, 0x00, 0xc3, 0xe1, 0xc0,

0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00,

0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x0f, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00,

0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x00, 0xc3,

0xf1, 0xc0, 0x00, 0x00, 0xc3, 0xf1, 0xc0, 0x00, 0x03, 0xc3, 0xf1, 0xf0, 0x00, 0x07, 0xc3, 0xf0,

0xf8, 0x00, 0x0f, 0x03, 0xf0, 0x7c, 0x00, 0x0e, 0x03, 0xe0, 0x3c, 0x00, 0x1c, 0x07, 0xf0, 0x1e,

0x00, 0x3c, 0x1f, 0xfc, 0x0f, 0x00, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x78, 0x7f, 0xff, 0x07, 0x80,

0x70, 0x7f, 0xff, 0x87, 0x80, 0x70, 0x7f, 0xff, 0x83, 0x80, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0xf0,

0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0xc3, 0xc0, 0xf0, 0xff,

0xff, 0xc3, 0xc0, 0xf0, 0xff, 0xff, 0x83, 0xc0, 0x70, 0x7f, 0xff, 0x83, 0x80, 0x70, 0x7f, 0xff,

0x87, 0x80, 0x78, 0x3f, 0xff, 0x07, 0x80, 0x38, 0x3f, 0xfe, 0x0f, 0x00, 0x3c, 0x0f, 0xfc, 0x0f,

0x00, 0x1e, 0x03, 0xe0, 0x1e, 0x00, 0x1f, 0x00, 0x00, 0x3e, 0x00, 0x0f, 0x00, 0x00, 0x7c, 0x00,

0x07, 0xe0, 0x01, 0xf8, 0x00, 0x03, 0xf8, 0x07, 0xf0, 0x00, 0x00, 0xff, 0xff, 0xc0, 0x00, 0x00,

0x7f, 0xff, 0x80, 0x00, 0x00, 0x1f, 0xfe, 0x00, 0x00, 0x00, 0x03, 0xf0, 0x00, 0x00

};

const unsigned char Regen [] PROGMEM = {

// 'Regen, 60x49px

0x00, 0x00, 0x00, 0x08, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x02, 0x08, 0x21, 0x04, 0x10, 0x00, 0x00, 0x00, 0x06, 0x18, 0x63, 0x0c, 0x30, 0x80, 0x00,

0x00, 0x06, 0x10, 0x63, 0x0c, 0x31, 0x80, 0x00, 0x00, 0x00, 0x10, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x20, 0x84, 0x10, 0x41, 0x08, 0x20, 0x00, 0x00, 0x61, 0x8c, 0x30, 0xc3, 0x18, 0x60, 0x00,

0x08, 0xc1, 0x8c, 0x30, 0xc3, 0x18, 0x61, 0x00, 0x00, 0x41, 0x04, 0x20, 0x82, 0x08, 0x40, 0x00,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x08, 0x30, 0x86, 0x18, 0x43, 0x04, 0x30, 0x80,

0x18, 0x71, 0x86, 0x18, 0xc3, 0x0c, 0x31, 0x80, 0x18, 0x21, 0x84, 0x10, 0xc3, 0x0c, 0x21, 0x80,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x82, 0x18, 0x21, 0x04, 0x10, 0x42, 0x18, 0x40,

0x86, 0x18, 0x63, 0x0c, 0x30, 0xc6, 0x18, 0xc0, 0x86, 0x10, 0x63, 0x0c, 0x30, 0xc6, 0x18, 0xc0,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x18, 0x21, 0x04, 0x10, 0xc2, 0x0c, 0x21, 0x00, 0x30, 0x63, 0x0c, 0x31, 0xc6, 0x0c, 0x63, 0x00,

0x30, 0x63, 0x0c, 0x31, 0x86, 0x18, 0x63, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x06, 0x10, 0x43, 0x08, 0x20, 0x86, 0x10, 0x00, 0x06, 0x30, 0xc3, 0x18, 0x61, 0x86, 0x30, 0x00,

0x04, 0x30, 0xc2, 0x18, 0x61, 0x8c, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x80, 0x00, 0x00, 0x0c, 0x30, 0xc6, 0x18, 0x61, 0x00, 0x00,

0x00, 0x00, 0x61, 0xc6, 0x18, 0x60, 0x00, 0x00, 0x00, 0x00, 0x60, 0x86, 0x10, 0x60, 0x00, 0x00,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00

};

const unsigned char Uhr [] PROGMEM = {

// Uhr, 50x50px

0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x03,

0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x1f, 0xe0, 0x01,

0xfe, 0x00, 0x00, 0x00, 0x7f, 0x00, 0x00, 0x3f, 0x80, 0x00, 0x00, 0xfe, 0x00, 0x00, 0x1f, 0xc0,

0x00, 0x01, 0xf8, 0x00, 0x00, 0x07, 0xe0, 0x00, 0x03, 0xf0, 0x00, 0xc0, 0x03, 0xf0, 0x00, 0x07,

0xc0, 0x00, 0x00, 0x00, 0xf8, 0x00, 0x07, 0x80, 0xc0, 0x00, 0x40, 0x78, 0x00, 0x0f, 0x80, 0x00,

0x00, 0x00, 0x7c, 0x00, 0x1f, 0x00, 0x00, 0x80, 0x00, 0x3e, 0x00, 0x1e, 0x00, 0x00, 0xc0, 0x00,

0x1e, 0x00, 0x3e, 0x00, 0x00, 0xc0, 0x00, 0x1f, 0x00, 0x3c, 0x00, 0x00, 0xc0, 0x00, 0x0f, 0x00,

0x38, 0x30, 0x00, 0xc0, 0x01, 0x07, 0x00, 0x78, 0x00, 0x00, 0xc0, 0x00, 0x07, 0x80, 0x78, 0x00,

0x00, 0xc0, 0x00, 0x07, 0x80, 0x70, 0x00, 0x00, 0xc0, 0x00, 0x03, 0x80, 0xf0, 0x00, 0x00, 0xc0,

0x00, 0x03, 0xc0, 0xf0, 0x00, 0x00, 0xc0, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0x00, 0xc0, 0x00, 0x03,

0xc0, 0xf0, 0x00, 0x00, 0xc0, 0x00, 0x03, 0xc0, 0xf1, 0x80, 0x00, 0xc0, 0x00, 0x63, 0xc0, 0xf1,

0x80, 0x01, 0x80, 0x00, 0x63, 0xc0, 0xf0, 0x00, 0x07, 0x00, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0x1c,

0x00, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0x78, 0x00, 0x00, 0x03, 0xc0, 0xf0, 0x00, 0xe0, 0x00, 0x00,

0x03, 0xc0, 0x70, 0x03, 0x80, 0x00, 0x00, 0x03, 0x80, 0x78, 0x07, 0x00, 0x00, 0x00, 0x07, 0x80,

0x78, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x78, 0x20, 0x00, 0x00, 0x01, 0x07, 0x80, 0x3c, 0x00,

0x00, 0x00, 0x00, 0x0f, 0x00, 0x3e, 0x00, 0x00, 0x00, 0x00, 0x1f, 0x00, 0x1e, 0x00, 0x00, 0x00,

0x00, 0x1e, 0x00, 0x1f, 0x00, 0x00, 0x00, 0x00, 0x3e, 0x00, 0x0f, 0x80, 0x00, 0x00, 0x00, 0x7c,

0x00, 0x07, 0x80, 0x80, 0x00, 0xc0, 0x78, 0x00, 0x07, 0xc0, 0x00, 0x00, 0x00, 0xf8, 0x00, 0x03,

0xf0, 0x00, 0xc0, 0x03, 0xf0, 0x00, 0x01, 0xf8, 0x00, 0xc0, 0x07, 0xe0, 0x00, 0x00, 0xfe, 0x00,

0x00, 0x1f, 0xc0, 0x00, 0x00, 0x7f, 0x00, 0x00, 0x3f, 0x80, 0x00, 0x00, 0x1f, 0xe0, 0x01, 0xfe,

0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xf0, 0x00, 0x00,

0x00, 0x00, 0x7f, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xfc, 0x00, 0x00, 0x00

};

void setup()

{

// Schriften von u8g2 display zuordnen

u8g2Schriften.begin(display);

// Zeitzone: Parameter für die zu ermittelnde Zeit

configTzTime(Zeitzone, Zeitserver);

Serial.begin(9600);

// auf serielle Verbindung warten

while (!Serial);

delay(1000);

// WiFi starten

WiFi.begin(Router, Passwort);

Serial.println("------------------------");

while (WiFi.status() != WL_CONNECTED) {

delay(200);

Serial.print(".");

}

Serial.println();

Serial.print("Verbunden mit ");

Serial.println(Router);

Serial.print("IP über DHCP: ");

Serial.println(WiFi.localIP());

// Bildschirm starten

display.init(115200, true, 2, false);

// Bildschirm um 90° drehen

display.setRotation(1);

// vollständigen Bildschirm nutzen

display.setFullWindow();

display.fillScreen(GxEPD_WHITE);

// Sensor starten

dht.begin();

}

void loop()

{

// aktuelle Zeit holen

time(&aktuelleZeit);

// localtime_r -> Zeit in die lokale Zeitzone setzen

localtime_r(&aktuelleZeit, &Zeit);

// Temperatur lesen

String Temperatur = String(dht.readTemperature());

// replace -> . durch , ersetzen

Temperatur.replace(".", ",");

// Luftfeuchtigkeit lesen

String Luftfeuchtigkeit = String(dht.readHumidity());

// replace -> . durch , ersetzen

Luftfeuchtigkeit.replace(".", ",");

// Anzeige aufbauen

display.firstPage();

{

u8g2Schriften.setCursor(70, 20);

u8g2Schriften.setForegroundColor(GxEPD_BLACK);

u8g2Schriften.setBackgroundColor(GxEPD_WHITE);

u8g2Schriften.setFont(u8g2_font_helvB12_tf);

u8g2Schriften.print("Letzte Messung:");

u8g2Schriften.setCursor(70, 60);

u8g2Schriften.setFont(u8g2_font_helvB24_tf);

// Stunde: wenn Stunde < 10 -> 0 davor setzen

if (Zeit.tm_hour < 10) u8g2Schriften.print("0");

u8g2Schriften.print(Zeit.tm_hour);

u8g2Schriften.print(":");

// Minuten

if (Zeit.tm_min < 10) u8g2Schriften.print("0");

u8g2Schriften.print(Zeit.tm_min);

// x, y, Bild-Array, Breite, Höhe, Farbe

display.drawBitmap(5, 5, Uhr, 50, 50, GxEPD_BLACK);

display.drawBitmap(15, 70, Thermometer, 34, 70, GxEPD_BLACK);

display.drawBitmap(5, 150, Regen, 60, 49, GxEPD_BLACK);

// Messwerte anzeigen

u8g2Schriften.setCursor(70, 120);

u8g2Schriften.print(Temperatur + " °C");

u8g2Schriften.setCursor(70, 180);

u8g2Schriften.print(Luftfeuchtigkeit + " %");

}

while (display.nextPage());

// alle 5 Minuten aktualisieren

delay(300000);

}

Letzte Aktualisierung: Aug. 4, 2026 @ 20:19
