Arduino DFPlayerMini

Inhalt

8 Minuten

Die Hardware

Der DFPlayerMini ist ein Modul, das mp3- und wav-Dateien abspielen kann. Der Lautsprecher wird über Steckverbindungen mit dem Modul verbunden.
Außerdem können noch zwei Taster angeschlossen werden, mit denen die Lautstärke verändert und ein Vor- und Rücksprung der Musikdateien ausgeführt werden kann.

Die Musikdateien werden auf eine maximal 32 GB große Mini-SD-Karte kopiert, die Formatierung muss FAT32 sein.

Es können verschiedene Ordner angelegt werden. Zunächst können alle Dateien natürlich in das Stammverzeichnis kopiert werden. Die Namen müssen der 4+3-Konvention (4 Ziffern, Punkt und die Dateiendung mp3 oder wav) entsprechen und durchnummeriert werden:
0001.mp3 0002.mp3 … 3000.mp3

Nach den vier Ziffern dürfen auch Buchstaben verwendet werden, die eine Identifizierung des Titels ermöglichen (0001_Deep_Purple_Child_in_Time.mp3).

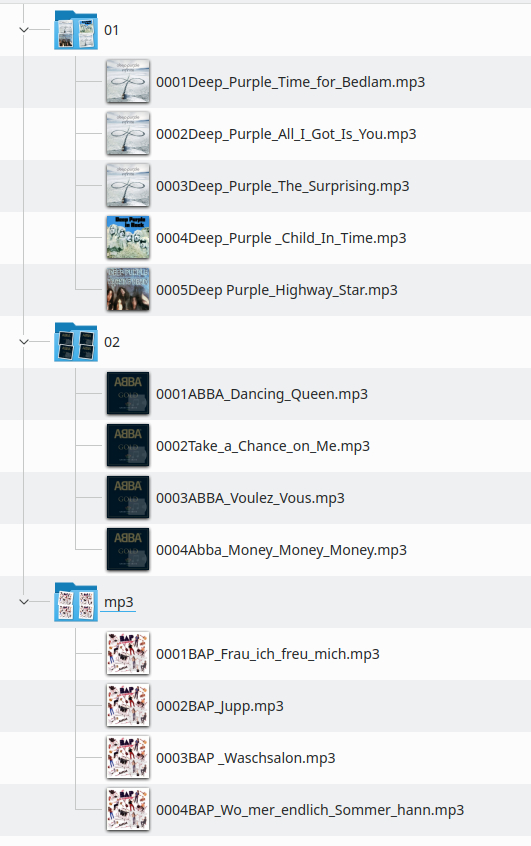

Außerdem können auch weitere Verzeichnisse angelegt werden, die von 01 bis maximal 99 bezeichnet werden können. In jedes dieser Verzeichnis können wiederum höchstens 3000 Dateien abgelegt werden.

Weiterhin gibt es das Sonderverzeichnis mp3. Dateien in diesem Verzeichnis werden mit einem besonderen Befehl (playMp3Folder) abgespielt.

Benötigte Bibliothek

Funktionen der Bibliothek DFRobotDFPlayer

Funktion	Aktion	Parameter/Beispiel
begin()	Player starten	SoftwareSerial DFPlayerSoftwareSerial(RX, TX); mp3Player.begin(DFPlayerSoftwareSerial);
volume(Wert)	Lautstärke mögliche Werte 1 -30	volume(20);
EQ(Parameter)	Equalizer	Mögliche Parameter: DFPLAYER_EQ_NORMAL DFPLAYER_EQ_POP DFPLAYER_EQ_ROCK DFPLAYER_EQ_JAZZ DFPLAYER_EQ_CLASSIC DFPLAYER_EQ_BASS
play(Nummer)	spielt eine Datei aus dem Stammverzeichnis	play(1)
pause()	pausiert die Wiedergabe
start()	startet die Wiedergabe nach einer Pause
previous()	vorherigen Titel spielen
next()	nächsten Titel spielen
loopFolder(Ordner)	wiederholt alle Titel im Ordner	loopFolder(1) alle Titel im Ordner 01 werden wiederholt
playFolder(Ordner, Nummer)	spielt den angegebenen Titel aus dem Ordner	playFolder(2, 1); spielt den ersten Titel aus dem Ordner 02 der Ordner darf maximal 255 Dateien enthalten
playLargeFolder(Ordner, Nummer)	spielt den angegebenen Titel aus dem Ordner	playLargeFolder(2, 1); spielt den ersten Titel aus dem Ordner 02 der Ordner darf bis zu 3000 Dateien enthalten
playMp3Folder(Nummer)	spielt die Titel aus dem Ordner mp3	playMp3Folder(1); spielt den ersten Titel aus dem Ordner mp3 der Ordner darf bis zu 3000 Dateien enthalten
enableLoopAll()	alle Dateien wiederholen
randomAll()	Dateien zufällig abspielen

mp3-Player im Seriellen Monitor

Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnungen der Bauteile zu sehen)

🔗Weitere Informationen

Die Pins RX und TX können an beliebigen Ports außer 0 und 1 angeschlossen werden. Sie werden mit der Bibliothek ⇒SoftwareSerial angesteuert.

#include "SoftwareSerial.h"
#include "DFRobotDFPlayerMini.h"

// RX/TX Port definieren
SoftwareSerial DFPlayerSoftwareSerial(3, 4);

// Name des Players
DFRobotDFPlayerMini mp3Player;
int Lautstaerke = 15;

/*
  Schalter für die Pausenfunktion
  Pause == true -> Wiedergabe gestoppt
  Pause == false -> Wiedergabe neu starten
*/
bool Pause = false;

void setup()
{
  DFPlayerSoftwareSerial.begin(9600);
  Serial.begin(9600);
  delay(1000);

  // Player starten
  // falls die Parameter true, true nicht funktionieren
  // mp3Player.begin(DFPlayerSoftwareSerial, false, true);
  mp3Player.begin(DFPlayerSoftwareSerial, true, true);

  /*
    Equalizer:
    mp3Player.EQ(DFPLAYER_EQ_NORMAL);
    mp3Player.EQ(DFPLAYER_EQ_POP);
    mp3Player.EQ(DFPLAYER_EQ_ROCK);
    mp3Player.EQ(DFPLAYER_EQ_JAZZ);
    mp3Player.EQ(DFPLAYER_EQ_CLASSIC);
    mp3Player.EQ(DFPLAYER_EQ_BASS);
  */
  mp3Player.EQ(DFPLAYER_EQ_ROCK);

  // Lautstärke 1 .. 30
  mp3Player.volume(Lautstaerke);

  // zufällige Wiedergabe starten
  mp3Player.randomAll();

  // Menü
  Serial.println("-----------------------------");
  Serial.println("n   = nächster Titel");
  Serial.println("v   = voheriger Titel");
  Serial.println("+   = Laustärke +");
  Serial.println("-   = Lautstärke -");
  Serial.println("s   = Stopp/Weiter");
  Serial.println("z   = zufällige Wiedergabe");
  Serial.println("m   = Menü anzeigen");
  Serial.println("1-9 = Verzeichnis 1-9 spielen");
  Serial.println("-----------------------------");
}

void loop()
{
  // auf serielle Eingabe warten
  while (Serial.available() > 0)
  {
    // Eingabe im Seriellen Monitor lesen
    char Zeichen = Serial.read();

    // wenn die Eingabe eine Zahl ist
    if (isdigit(Zeichen))
    {
      // char in String umwandeln, anschließend zu int konvertieren
      String Zahl = String(Zeichen);
      int Nummer = Zahl.toInt();
      Serial.println("Spiele Verzeichnis " + String(Nummer));
      mp3Player.loopFolder(Nummer);
      Pause = false;
    }

    // - -> Lautstärke -
    if (Zeichen == '-')
    {
      if (Lautstaerke > 2) Lautstaerke = Lautstaerke - 2;
      mp3Player.volume(Lautstaerke);
      Serial.println("Lautst\u00e4rke: " + String(Lautstaerke));
    }

    // + -> Lautstärke +
    if (Zeichen == '+')
    {
      if (Lautstaerke <= 28) Lautstaerke = Lautstaerke + 2;
      mp3Player.volume(Lautstaerke);
      Serial.println("Lautst\u00e4rke: " + String(Lautstaerke));
    }

    // n -> nächster Titel
    if (Zeichen == 'n')
    {
      mp3Player.next();
      Serial.println("Nächster Titel");
    }

    // v -> vorheriger Titel
    if (Zeichen == 'v')
    {
      mp3Player.previous();
      Serial.println("Vorheriger Titel");
    }

    // s -> Pause/Weiter
    if (Zeichen == 's')
    {
      if (!Pause)
      {
        mp3Player.stop();
      }
      if (Pause)
      {
        mp3Player.start();
      }
      Pause = !Pause;
      if (Pause) Serial.println("Wiedergabe angehalten");
      if (!Pause) Serial.println("Wiedergabe fortgesetzt");
    }

    // z -> zufällige Wiedergabe Titel
    if (Zeichen == 'z')
    {
      mp3Player.randomAll();
      Serial.println("Zufällige Wiedergabe gestartet");
      Pause = false;
    }

    // m -> Menü anzeigen
    if (Zeichen == 'm')
    {
      Serial.println("-----------------------------");
      Serial.println("n   = nächster Titel");
      Serial.println("v   = voheriger Titel");
      Serial.println("+   = Laustärke +");
      Serial.println("-   = Lautstärke -");
      Serial.println("s   = Stopp/Weiter");
      Serial.println("z   = zufällige Wiedergabe");
      Serial.println("m   = Menü anzeigen");
      Serial.println("1-9 = Verzeichnis 1-9 spielen");
      Serial.println("-----------------------------");
    }
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

#include "SoftwareSerial.h"

#include "DFRobotDFPlayerMini.h"

// RX/TX Port definieren

SoftwareSerial DFPlayerSoftwareSerial(3, 4);

// Name des Players

DFRobotDFPlayerMini mp3Player;

int Lautstaerke = 15;

Schalter für die Pausenfunktion

Pause == true -> Wiedergabe gestoppt

Pause == false -> Wiedergabe neu starten

bool Pause = false;

void setup()

{

DFPlayerSoftwareSerial.begin(9600);

Serial.begin(9600);

delay(1000);

// Player starten

// falls die Parameter true, true nicht funktionieren

// mp3Player.begin(DFPlayerSoftwareSerial, false, true);

mp3Player.begin(DFPlayerSoftwareSerial, true, true);

Equalizer:

mp3Player.EQ(DFPLAYER_EQ_NORMAL);

mp3Player.EQ(DFPLAYER_EQ_POP);

mp3Player.EQ(DFPLAYER_EQ_ROCK);

mp3Player.EQ(DFPLAYER_EQ_JAZZ);

mp3Player.EQ(DFPLAYER_EQ_CLASSIC);

mp3Player.EQ(DFPLAYER_EQ_BASS);

mp3Player.EQ(DFPLAYER_EQ_ROCK);

// Lautstärke 1 .. 30

mp3Player.volume(Lautstaerke);

// zufällige Wiedergabe starten

mp3Player.randomAll();

// Menü

Serial.println("-----------------------------");

Serial.println("n = nächster Titel");

Serial.println("v = voheriger Titel");

Serial.println("+ = Laustärke +");

Serial.println("- = Lautstärke -");

Serial.println("s = Stopp/Weiter");

Serial.println("z = zufällige Wiedergabe");

Serial.println("m = Menü anzeigen");

Serial.println("1-9 = Verzeichnis 1-9 spielen");

Serial.println("-----------------------------");

}

void loop()

{

// auf serielle Eingabe warten

while (Serial.available() > 0)

{

// Eingabe im Seriellen Monitor lesen

char Zeichen = Serial.read();

// wenn die Eingabe eine Zahl ist

if (isdigit(Zeichen))

{

// char in String umwandeln, anschließend zu int konvertieren

String Zahl = String(Zeichen);

int Nummer = Zahl.toInt();

Serial.println("Spiele Verzeichnis " + String(Nummer));

mp3Player.loopFolder(Nummer);

Pause = false;

}

// - -> Lautstärke -

if (Zeichen == '-')

{

if (Lautstaerke > 2) Lautstaerke = Lautstaerke - 2;

mp3Player.volume(Lautstaerke);

Serial.println("Lautst\u00e4rke: " + String(Lautstaerke));

}

// + -> Lautstärke +

if (Zeichen == '+')

{

if (Lautstaerke <= 28) Lautstaerke = Lautstaerke + 2;

mp3Player.volume(Lautstaerke);

Serial.println("Lautst\u00e4rke: " + String(Lautstaerke));

}

// n -> nächster Titel

if (Zeichen == 'n')

{

mp3Player.next();

Serial.println("Nächster Titel");

}

// v -> vorheriger Titel

if (Zeichen == 'v')

{

mp3Player.previous();

Serial.println("Vorheriger Titel");

}

// s -> Pause/Weiter

if (Zeichen == 's')

{

if (!Pause)

{

mp3Player.stop();

}

if (Pause)

{

mp3Player.start();

}

Pause = !Pause;

if (Pause) Serial.println("Wiedergabe angehalten");

if (!Pause) Serial.println("Wiedergabe fortgesetzt");

}

// z -> zufällige Wiedergabe Titel

if (Zeichen == 'z')

{

mp3Player.randomAll();

Serial.println("Zufällige Wiedergabe gestartet");

Pause = false;

}

// m -> Menü anzeigen

if (Zeichen == 'm')

{

Serial.println("-----------------------------");

Serial.println("n = nächster Titel");

Serial.println("v = voheriger Titel");

Serial.println("+ = Laustärke +");

Serial.println("- = Lautstärke -");

Serial.println("s = Stopp/Weiter");

Serial.println("z = zufällige Wiedergabe");

Serial.println("m = Menü anzeigen");

Serial.println("1-9 = Verzeichnis 1-9 spielen");

Serial.println("-----------------------------");

}

Letzte Aktualisierung: Feb. 9, 2026 @ 14:05
