Einführung

Die Bibliothek TFT_eSPI stellt für ESP-Mikrocontroller (ESP32-Wroom und ESP8266) eine gemeinsame Bibliothek für TFT-Displays in verschiedenen Formaten bereit. Weil die TFT-Displays über Steuerdateien angesprochen werden, sind keine individuellen Bibliotheken mehr notwendig.

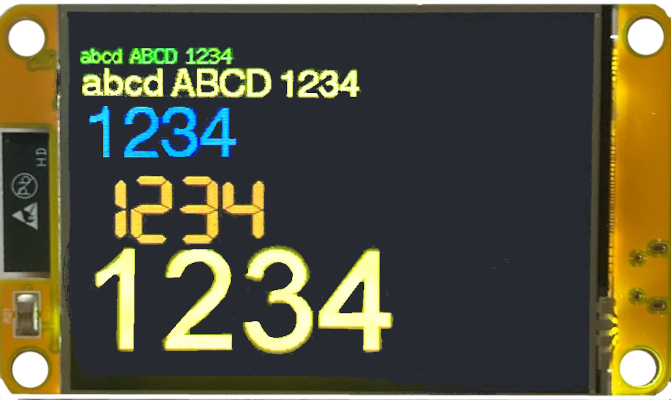

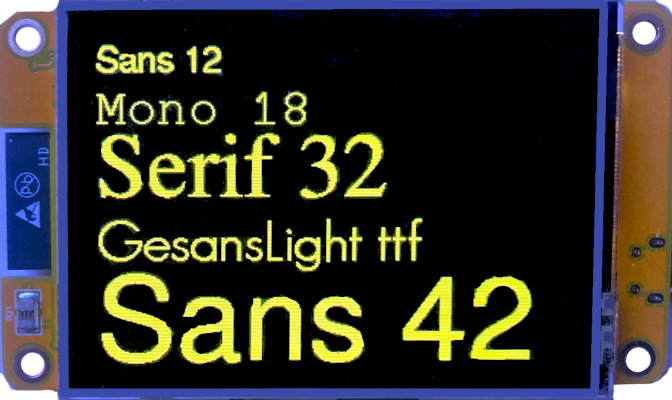

Es gibt Schriftarten in verschiedenen Größen, aber leider unterstützen sie nur den einfachen ASCII-Zeichensatz. Die Darstellung von Umlauten ist nicht möglich.

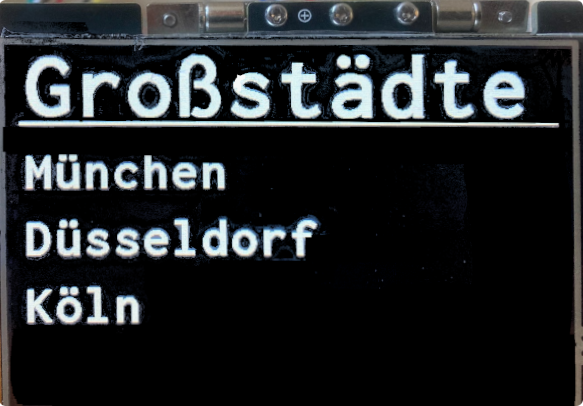

Abhilfe schafft hier die Bibliothek ⇒u8g2_for_TFT_eSPI

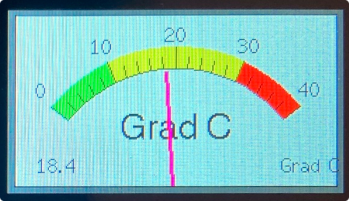

Grafische Elemente (Widgets) können z. B. Messdaten grafisch darstellen.

Alle grafischen Funktionen der Adafruit_GFX-Bibliothek stehen zur Verfügung.

u8g2_for_TFT_eSPI Zeichensatz

Zeichensatz	Beschreibung
r	ASCII-Zeichen zwischen 30 und 127 enthält alle Zahlen, Groß und Kleinbuchstaben
f	ASCII-Zeichen zwischen 30 und 255 erweiterter Zeichensatz mit Symbolen und Umlauten
u	ASCII-Zeichen zwischen 32 und 95 Großbuchstaben
n	ASCII-Zeichen zwischen 43 bis 58 Zahlen und * + , . / :

Bibliothek installieren

Die Steuerdateien

User_Setup.h

Diese Datei enthält die Definition des verwendeten Treibers und die ⇒SPI-Pins des Mikrocontrollers. Sie muss entsprechend angepasst werden.
Du musst beim verwendeten Treiber für das Display und beim verwendeten Mikrocontroller die Kommentarzeichen (//) vor den verwendeten SPI-Pins entfernen.

// verwendeter Treiber
// TFT 160x128
// #define ST7735_DRIVER
// #define TFT_WIDTH  128
// #define TFT_HEIGHT 160
// #define ST7735_BLACKTAB

// TFT 320x240
// #define ILI9341_DRIVER
// #define TFT_WIDTH  240
// #define TFT_HEIGHT 320

// TFT 480x320
// #define ST7796_DRIVER
// #define TFT_WIDTH  320
// #define TFT_HEIGHT 480

// ESP32-2432S028R
// #define ILI9341_2_DRIVER
// #define TFT_WIDTH  240
// #define TFT_HEIGHT 320
// #define TFT_BACKLIGHT_ON HIGH

// SPI-Pins: ESP32-Wroom
// #define TFT_CS    5
// #define TFT_DC    2
// #define TFT_RST   4

// SPI-Pins: Wemos D1/NodeMCU
// #define TFT_CS       D8
// #define TFT_RST      D1
// #define TFT_DC       D2

// SPI-Pins: ESP32-2432S028R
// #define TFT_MOSI 13
// #define TFT_SCLK 14
// #define TFT_CS   15
// #define TFT_DC   2
// #define TFT_RST -1
// #define TFT_BL   21
// #define SPI_FREQUENCY  55000000
// #define SPI_READ_FREQUENCY  20000000

// ESP32-2432S028R Touch-Pins
// #define TOUCH_IRQ 36
// #define TOUCH_MOSI 32
// #define TOUCH_MISO 39
// #define TOUCH_CLK 25
// #define TOUCH_CS 33
// #define SPI_TOUCH_FREQUENCY  2500000

// Schriftarten
// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen .-
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF
#define SMOOTH_FONT

// verwendeter Treiber

// TFT 160x128

// #define ST7735_DRIVER

// #define TFT_WIDTH 128

// #define TFT_HEIGHT 160

// #define ST7735_BLACKTAB

// TFT 320x240

// #define ILI9341_DRIVER

// #define TFT_WIDTH 240

// #define TFT_HEIGHT 320

// TFT 480x320

// #define ST7796_DRIVER

// #define TFT_WIDTH 320

// #define TFT_HEIGHT 480

// ESP32-2432S028R

// #define ILI9341_2_DRIVER

// #define TFT_WIDTH 240

// #define TFT_HEIGHT 320

// #define TFT_BACKLIGHT_ON HIGH

// SPI-Pins: ESP32-Wroom

// #define TFT_CS 5

// #define TFT_DC 2

// #define TFT_RST 4

// SPI-Pins: Wemos D1/NodeMCU

// #define TFT_CS D8

// #define TFT_RST D1

// #define TFT_DC D2

// SPI-Pins: ESP32-2432S028R

// #define TFT_MOSI 13

// #define TFT_SCLK 14

// #define TFT_CS 15

// #define TFT_DC 2

// #define TFT_RST -1

// #define TFT_BL 21

// #define SPI_FREQUENCY 55000000

// #define SPI_READ_FREQUENCY 20000000

// ESP32-2432S028R Touch-Pins

// #define TOUCH_IRQ 36

// #define TOUCH_MOSI 32

// #define TOUCH_MISO 39

// #define TOUCH_CLK 25

// #define TOUCH_CS 33

// #define SPI_TOUCH_FREQUENCY 2500000

// Schriftarten

// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen .-

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define LOAD_GFXFF

#define SMOOTH_FONT

User_Setup_Select.h

Diese Datei enthält die den TFT-Displays zugeordnete Treiber. Ich habe mich hier auf die Displays mit 160×128, 320×240 und 480×320 beschränkt.

#include "User_Setup.h"

// 320x240
#if defined (ILI9341_DRIVER) || defined(ILI9341_2_DRIVER) || defined (ILI9342_DRIVER)
#include <TFT_Drivers/ILI9341_Defines.h>
#define  TFT_DRIVER 0x9341

// 320x240
#elif defined (ST7789_DRIVER)
#include <TFT_Drivers/ST7789_Defines.h>
#define TFT_DRIVER 0x7789

// 160x128
#elif defined (ST7735_DRIVER)
#include <TFT_Drivers/ST7735_Defines.h>
#define  TFT_DRIVER 0x7735
#define ST7735_BLACKTAB

// 480x320
#elif defined (ST7796_DRIVER)
#include "TFT_Drivers/ST7796_Defines.h"
#define TFT_DRIVER 0x7796

#endif

#include "User_Setup.h"

// 320x240

#if defined (ILI9341_DRIVER) || defined(ILI9341_2_DRIVER) || defined (ILI9342_DRIVER)

#include <TFT_Drivers/ILI9341_Defines.h>

#define TFT_DRIVER 0x9341

// 320x240

#elif defined (ST7789_DRIVER)

#include <TFT_Drivers/ST7789_Defines.h>

#define TFT_DRIVER 0x7789

// 160x128

#elif defined (ST7735_DRIVER)

#include <TFT_Drivers/ST7735_Defines.h>

#define TFT_DRIVER 0x7735

#define ST7735_BLACKTAB

// 480x320

#elif defined (ST7796_DRIVER)

#include "TFT_Drivers/ST7796_Defines.h"

#define TFT_DRIVER 0x7796

#endif

Individuelle Konfigurationen

Neben der Standardkonfiguration in der Datei User_Setup.h kannst du auch individuelle Konfigurationen anlegen. Weil mit jedem Update der Bibliothek alle Dateien überschrieben werden, ist es sinnvoll, diese individuellen Konfigurationen in einem anderen Ordner abzulegen. Ich habe mich für den Ordner libraries (Unterordner des Ordners Arduino, hier liegen alle installierten Bibliotheken) entschieden.

Ich habe dort einen Ordner TFT_eSPI_Konfiguration erstellt und die individuellen Konfigurationen und die geänderte Datei User_Setup_Select.h dort abgelegt. Beim nächsten Update gehen die Konfigurationsdateien im Ordner libraries/TFT_eSPI zwar verloren, sie können aber aus dem Ordner libraries/TFT-eSPI_Konfiguration leicht wieder zurück kopiert werden.

ESP32-Wroom mit TFT 160 ✕ 128 Pixeln

Datei: ESP32-Wroom_160x128

// TFT 160x128
#define ST7735_DRIVER
#define TFT_WIDTH  128
#define TFT_HEIGHT 160
#define ST7735_BLACKTAB

// SPI-Pins ESP32-Wroom
#define TFT_CS    5
#define TFT_DC    2
#define TFT_RST   4

// Schriftarten
// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen .-
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF
#define SMOOTH_FONT

// TFT 160x128

#define ST7735_DRIVER

#define TFT_WIDTH 128

#define TFT_HEIGHT 160

#define ST7735_BLACKTAB

// SPI-Pins ESP32-Wroom

#define TFT_CS 5

#define TFT_DC 2

#define TFT_RST 4

// Schriftarten

// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen .-

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define LOAD_GFXFF

#define SMOOTH_FONT

Wemos D1 Mini/NodeMCU mit TFT 160 ✕ 128 Pixeln

Datei: Wemos-D1_160x128.h

// TFT 160x128
#define ST7735_DRIVER
#define TFT_WIDTH  128
#define TFT_HEIGHT 160
#define ST7735_BLACKTAB

// SPI-Pins Wemos D1/NodeMCU
#define TFT_CS       D8
#define TFT_RST      D1
#define TFT_DC       D2

// Schriftarten
// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen .-
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF
#define SMOOTH_FONT

// TFT 160x128

#define ST7735_DRIVER

#define TFT_WIDTH 128

#define TFT_HEIGHT 160

#define ST7735_BLACKTAB

// SPI-Pins Wemos D1/NodeMCU

#define TFT_CS D8

#define TFT_RST D1

#define TFT_DC D2

// Schriftarten

// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen .-

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define LOAD_GFXFF

#define SMOOTH_FONT

ESP32-Wroom mit TFT 320 ✕ 240 Pixeln

Datei: ESP32-Wroom_320x240.h

// TFT 320x240
#define ILI9341_DRIVER
#define TFT_WIDTH  240
#define TFT_HEIGHT 320

// SPI-Pins ESP32-Wroom
#define TFT_CS    5
#define TFT_DC    2
#define TFT_RST   4

// Schriftarten
// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen .-
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF
#define SMOOTH_FONT

// TFT 320x240

#define ILI9341_DRIVER

#define TFT_WIDTH 240

#define TFT_HEIGHT 320

// SPI-Pins ESP32-Wroom

#define TFT_CS 5

#define TFT_DC 2

#define TFT_RST 4

// Schriftarten

// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen .-

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define LOAD_GFXFF

#define SMOOTH_FONT

Wemos D1 Mini/NodeMCU mit TFT 320 ✕ 240 Pixeln

Datei: Wemos-D1_320x240.h

// TFT 480x320
#define ILI9341_DRIVER
#define TFT_WIDTH  240
#define TFT_HEIGHT 320

// SPI-Pins Wemos D1/NodeMCU
#define TFT_CS       D8
#define TFT_RST      D1
#define TFT_DC       D2

// Schriftarten
// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen .-
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF
#define SMOOTH_FONT

// TFT 480x320

#define ILI9341_DRIVER

#define TFT_WIDTH 240

#define TFT_HEIGHT 320

// SPI-Pins Wemos D1/NodeMCU

#define TFT_CS D8

#define TFT_RST D1

#define TFT_DC D2

// Schriftarten

// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen .-

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define LOAD_GFXFF

#define SMOOTH_FONT

ESP32-Wroom mit TFT 480 ✕ 320 Pixeln

Datei: ESP32-Wroom_480x320.h

// Treiber TFT
#define ST7796_DRIVER
#define TFT_WIDTH 320
#define TFT_HEIGHT 480

// SPI-Pins ESP32-Wroom
#define TFT_CS    5
#define TFT_DC    2
#define TFT_RST   4

// Farben sind invertiert: Schwarz = weiß
#define TFT_INVERSION_ON

// Schriftarten
// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen -.
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define SMOOTH_FONT
#define LOAD_GFXFF

// Treiber TFT

#define ST7796_DRIVER

#define TFT_WIDTH 320

#define TFT_HEIGHT 480

// SPI-Pins ESP32-Wroom

#define TFT_CS 5

#define TFT_DC 2

#define TFT_RST 4

// Farben sind invertiert: Schwarz = weiß

#define TFT_INVERSION_ON

// Schriftarten

// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen -.

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define SMOOTH_FONT

#define LOAD_GFXFF

Wemos D1 Mini/NodeMCU mit TFT 480 ✕ 320 Pixeln

Datei: Wemos-D1_480x320.h

// TFT 480x320
#define ST7796_DRIVER
#define TFT_WIDTH  320
#define TFT_HEIGHT 480

// SPI-Pins Wemos D1/NodeMCU
#define TFT_CS       D8
#define TFT_RST      D1
#define TFT_DC       D2

// Farben sind invertiert: Schwarz = weiß
#define TFT_INVERSION_ON

// Schriftarten
// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen .-
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF
#define SMOOTH_FONT

// TFT 480x320

#define ST7796_DRIVER

#define TFT_WIDTH 320

#define TFT_HEIGHT 480

// SPI-Pins Wemos D1/NodeMCU

#define TFT_CS D8

#define TFT_RST D1

#define TFT_DC D2

// Farben sind invertiert: Schwarz = weiß

#define TFT_INVERSION_ON

// Schriftarten

// Font 2-4: ASCII-Zeichen bis 127: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen .-

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define LOAD_GFXFF

#define SMOOTH_FONT

ESP32-2432S028 (ILI9341) Mikro-USB-Anschluss

Datei ESP32-2432S028_ILI9341.h

// Treiber TFT
#define ILI9341_2_DRIVER
#define TFT_WIDTH  240
#define TFT_HEIGHT 320
#define TFT_BACKLIGHT_ON HIGH

// Farbreihenfolge statt RGB BGR
// #define TFT_RGB_ORDER TFT_BGR

// Farben sind invertiert: Schwarz = weiß
// #define TFT_INVERSION_ON

#define TFT_INVERSION_OFF

// SPI-Pins
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_CS   15
#define TFT_DC    2
#define TFT_RST  -1
#define TFT_BL   21

#define SPI_FREQUENCY  55000000
#define SPI_READ_FREQUENCY  20000000

// Touch
#define TOUCH_IRQ 36
#define TOUCH_MOSI 32
#define TOUCH_MISO 39
#define TOUCH_CLK 25
#define TOUCH_CS 33
#define SPI_TOUCH_FREQUENCY  2500000

// Schriftarten
// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen -.
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define SMOOTH_FONT
#define LOAD_GFXFF

// Treiber TFT

#define ILI9341_2_DRIVER

#define TFT_WIDTH 240

#define TFT_HEIGHT 320

#define TFT_BACKLIGHT_ON HIGH

// Farbreihenfolge statt RGB BGR

// #define TFT_RGB_ORDER TFT_BGR

// Farben sind invertiert: Schwarz = weiß

// #define TFT_INVERSION_ON

#define TFT_INVERSION_OFF

// SPI-Pins

#define TFT_MOSI 13

#define TFT_SCLK 14

#define TFT_CS 15

#define TFT_DC 2

#define TFT_RST -1

#define TFT_BL 21

#define SPI_FREQUENCY 55000000

#define SPI_READ_FREQUENCY 20000000

// Touch

#define TOUCH_IRQ 36

#define TOUCH_MOSI 32

#define TOUCH_MISO 39

#define TOUCH_CLK 25

#define TOUCH_CS 33

#define SPI_TOUCH_FREQUENCY 2500000

// Schriftarten

// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen -.

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define SMOOTH_FONT

#define LOAD_GFXFF

ESP32-2432S028 (ST7789) USB-C-Anschluss

Datei ESP32-2432S028_ST7789.h

// Treiber TFT
#define ST7789_DRIVER
#define TFT_WIDTH  240
#define TFT_HEIGHT 320
#define TFT_BACKLIGHT_ON HIGH

// SPI-Pins
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_CS   15
#define TFT_DC    2
#define TFT_RST  -1
#define TFT_BL   21

// Farbreihenfolge statt RGB BGR
#define TFT_RGB_ORDER TFT_BGR

// Farben sind invertiert: Schwarz = weiß
// #define TFT_INVERSION_OFF
#define TFT_INVERSION_ON

#define SPI_FREQUENCY  55000000
#define SPI_READ_FREQUENCY  20000000

// Touch
#define TOUCH_IRQ 36
#define TOUCH_MOSI 32
#define TOUCH_MISO 39
#define TOUCH_CLK 25
#define TOUCH_CS 33
#define SPI_TOUCH_FREQUENCY  2500000

// Schriftarten
// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen -.
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define SMOOTH_FONT
#define LOAD_GFXFF

// Treiber TFT

#define ST7789_DRIVER

#define TFT_WIDTH 240

#define TFT_HEIGHT 320

#define TFT_BACKLIGHT_ON HIGH

// SPI-Pins

#define TFT_MOSI 13

#define TFT_SCLK 14

#define TFT_CS 15

#define TFT_DC 2

#define TFT_RST -1

#define TFT_BL 21

// Farbreihenfolge statt RGB BGR

#define TFT_RGB_ORDER TFT_BGR

// Farben sind invertiert: Schwarz = weiß

// #define TFT_INVERSION_OFF

#define TFT_INVERSION_ON

#define SPI_FREQUENCY 55000000

#define SPI_READ_FREQUENCY 20000000

// Touch

#define TOUCH_IRQ 36

#define TOUCH_MOSI 32

#define TOUCH_MISO 39

#define TOUCH_CLK 25

#define TOUCH_CS 33

#define SPI_TOUCH_FREQUENCY 2500000

// Schriftarten

// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen -.

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define SMOOTH_FONT

#define LOAD_GFXFF

ESP32-JC2432W328C (ST7789)

Datei ESP32-JC2432W328C_ST7789.h

// Treiber TFT
#define ST7789_DRIVER
#define TFT_WIDTH  240
#define TFT_HEIGHT 320
#define TFT_BACKLIGHT_ON HIGH

// SPI-Pins
#define ESP32_DMA
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_CS   15
#define TFT_DC    2
#define TFT_RST  -1
#define TFT_BL   27

// Farbreihenfolge statt RGB BGR
#define TFT_RGB_ORDER TFT_BGR

// Farben sind invertiert: Schwarz = weiß
// #define TFT_INVERSION_ON

#define TFT_INVERSION_OFF

#define SPI_FREQUENCY  55000000
#define SPI_READ_FREQUENCY  20000000

// Touch
#define TOUCH_IRQ 36
#define TOUCH_MOSI 32
#define TOUCH_MISO 39
#define TOUCH_CLK 25
#define TOUCH_CS 33
#define SPI_TOUCH_FREQUENCY  2500000

// Schriftarten
// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
// Font 6-8: Zahlen und Satzzeichen
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define SMOOTH_FONT
#define LOAD_GFXFF

// Treiber TFT

#define ST7789_DRIVER

#define TFT_WIDTH 240

#define TFT_HEIGHT 320

#define TFT_BACKLIGHT_ON HIGH

// SPI-Pins

#define ESP32_DMA

#define TFT_MOSI 13

#define TFT_SCLK 14

#define TFT_CS 15

#define TFT_DC 2

#define TFT_RST -1

#define TFT_BL 27

// Farbreihenfolge statt RGB BGR

#define TFT_RGB_ORDER TFT_BGR

// Farben sind invertiert: Schwarz = weiß

// #define TFT_INVERSION_ON

#define TFT_INVERSION_OFF

#define SPI_FREQUENCY 55000000

#define SPI_READ_FREQUENCY 20000000

// Touch

#define TOUCH_IRQ 36

#define TOUCH_MOSI 32

#define TOUCH_MISO 39

#define TOUCH_CLK 25

#define TOUCH_CS 33

#define SPI_TOUCH_FREQUENCY 2500000

// Schriftarten

// Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute

// Font 6-8: Zahlen und Satzzeichen

#define LOAD_FONT2

#define LOAD_FONT4

#define LOAD_FONT6

#define LOAD_FONT7

#define LOAD_FONT8

#define SMOOTH_FONT

#define LOAD_GFXFF

Die Datei User_Setup_Select.h muss geändert werden. Statt der Standarddatei User_Setup.h muss die individuelle Konfiguration eingebunden werden. Du musst bei der verwendeten Konfiguration die Kommentarzeichen (//) entfernen.

// Standard-Konfiguration
// #include "User_Setup.h"

// individuelle Konfigurationen
// #include "../TFT_eSPI_Konfiguration/ESP32-2432S028_ILI9341.h"
// #include "../TFT_eSPI_Konfiguration/ESP32-2432S028_ST7789.h"
// #include "../TFT_eSPI_Konfiguration/ESP32-Wroom_480x320.h"
// #include "../TFT_eSPI_Konfiguration/Wemos-D1_480x320.h"
// #include "../TFT_eSPI_Konfiguration/ESP32-Wroom_320x240.h"
// #include "../TFT_eSPI_Konfiguration/Wemos-D1_320x240.h"
// #include "../TFT_eSPI_Konfiguration/Wemos-D1_160x128.h"
// #include "../TFT_eSPI_Konfiguration/ESP32-Wroom_160x128.h"

// 320x240
#if defined (ILI9341_DRIVER) || defined(ILI9341_2_DRIVER) || defined (ILI9342_DRIVER)
#include <TFT_Drivers/ILI9341_Defines.h>
#define  TFT_DRIVER 0x9341

// 160x128
#elif defined (ST7735_DRIVER)
#include <TFT_Drivers/ST7735_Defines.h>
#define  TFT_DRIVER 0x7735
#define ST7735_BLACKTAB

// CYD JC2432W328C 320x240/CYD ESP32-2432S028
#elif defined (ST7789_DRIVER)
#include <TFT_Drivers/ST7789_Defines.h>
#define TFT_DRIVER 0x7789

// 480x320
#elif defined (ST7796_DRIVER)
#include <TFT_Drivers/ST7796_Defines.h>
#define TFT_DRIVER 0x7796

#endif

// Standard-Konfiguration

// #include "User_Setup.h"

// individuelle Konfigurationen

// #include "../TFT_eSPI_Konfiguration/ESP32-2432S028_ILI9341.h"

// #include "../TFT_eSPI_Konfiguration/ESP32-2432S028_ST7789.h"

// #include "../TFT_eSPI_Konfiguration/ESP32-Wroom_480x320.h"

// #include "../TFT_eSPI_Konfiguration/Wemos-D1_480x320.h"

// #include "../TFT_eSPI_Konfiguration/ESP32-Wroom_320x240.h"

// #include "../TFT_eSPI_Konfiguration/Wemos-D1_320x240.h"

// #include "../TFT_eSPI_Konfiguration/Wemos-D1_160x128.h"

// #include "../TFT_eSPI_Konfiguration/ESP32-Wroom_160x128.h"

// 320x240

#if defined (ILI9341_DRIVER) || defined(ILI9341_2_DRIVER) || defined (ILI9342_DRIVER)

#include <TFT_Drivers/ILI9341_Defines.h>

#define TFT_DRIVER 0x9341

// 160x128

#elif defined (ST7735_DRIVER)

#include <TFT_Drivers/ST7735_Defines.h>

#define TFT_DRIVER 0x7735

#define ST7735_BLACKTAB

// CYD JC2432W328C 320x240/CYD ESP32-2432S028

#elif defined (ST7789_DRIVER)

#include <TFT_Drivers/ST7789_Defines.h>

#define TFT_DRIVER 0x7789

// 480x320

#elif defined (ST7796_DRIVER)

#include <TFT_Drivers/ST7796_Defines.h>

#define TFT_DRIVER 0x7796

#endif

Beispiel: interne Fonts

Font 2-4: Buchstaben, Zahlen und Satzzeichen, keine Umlaute
Font 6-8: Zahlen .-

#include "TFT_eSPI.h"

TFT_eSPI tft = TFT_eSPI();

void setup()
{
  tft.init();
  tft.setRotation(1);
  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_GREEN);
  tft.setCursor(0, 10);

  tft.setTextFont(2);
  tft.println("abcd ABCD 1234");

  tft.setTextColor(TFT_YELLOW);
  tft.setTextFont(4);
  tft.println("abcd ABCD 1234");

  tft.setTextColor(TFT_BLUE);
  tft.setTextFont(6);
  tft.println(1234);

  tft.setTextColor(TFT_BROWN);
  tft.setTextFont(7);
  tft.println(1234);

  tft.setTextColor(TFT_GOLD);
  tft.setTextFont(8);
  tft.println(1234);

}

void loop()
{
  // bleibt leer, das Programm läuft nur einmal
}

#include "TFT_eSPI.h"

TFT_eSPI tft = TFT_eSPI();

void setup()

{

tft.init();

tft.setRotation(1);

tft.fillScreen(TFT_BLACK);

tft.setTextColor(TFT_GREEN);

tft.setCursor(0, 10);

tft.setTextFont(2);

tft.println("abcd ABCD 1234");

tft.setTextColor(TFT_YELLOW);

tft.setTextFont(4);

tft.println("abcd ABCD 1234");

tft.setTextColor(TFT_BLUE);

tft.setTextFont(6);

tft.println(1234);

tft.setTextColor(TFT_BROWN);

tft.setTextFont(7);

tft.println(1234);

tft.setTextColor(TFT_GOLD);

tft.setTextFont(8);

tft.println(1234);

}

void loop()

{

// bleibt leer, das Programm läuft nur einmal

}

Beispiel: grafische Funktionen

Das Programm kann für alle Konfigurationen verwendet werden.

#include "TFT_eSPI.h"

TFT_eSPI tft = TFT_eSPI();

// Farben
#define SCHWARZ     0x0000
#define WEISS       0xFFFF
#define BLAU        0x001F
#define ROT         0xF800
#define GRUEN       0x07E0
#define CYAN        0x07FF
#define MAGENTA     0xF81F
#define GELB        0xFFE0
#define BRAUN       0x9A60
#define GRAU        0x7BEF
#define GRUENGELB   0xB7E0
#define DUNKELCYAN  0x03EF
#define ORANGE      0xFDA0
#define PINK        0xFE19
#define BORDEAUX    0xA000
#define HELLBLAU    0x867D
#define VIOLETT     0x915C
#define SILBER      0xC618
#define GOLD        0xFEA0

void setup()
{
  tft.init();
}

void loop()
{
  tft.fillScreen(SCHWARZ);

  tft.setTextSize(1);
  tft.setCursor(1, 5);
  tft.setTextColor(BLAU);
  tft.print("Text");
  delay(500);

  tft.setTextSize(2);
  tft.setCursor(1, 20);
  tft.setTextColor(ORANGE);
  tft.print("Text");
  delay(500);

  tft.setTextSize(3);
  tft.setCursor(1, 40);
  tft.setTextColor(GRUEN);
  tft.print("Text");
  delay(500);

  tft.setTextSize(5);
  tft.setCursor(1, 70);
  tft.setTextColor(ROT);
  tft.print("Text");
  delay(500);

  delay(2000);

  // zufällige Pixel
  tft.fillScreen(SCHWARZ);
  for  (int i = 0; i < 700; i++)
  {
    int PixelX = random(1, tft.width());
    int PixelY = random(1, tft.height());
    tft.drawPixel(PixelX, PixelY, tft.color565(random(255),random(255),random(255)));
    delay(5);
  }
  delay(2000);

  // Linien ziehen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.height(); i+=10)
  {
    tft.drawLine(1, i, tft.width(), i, ORANGE);
  }
  delay(2000);

  // Kreise vom Mittelpunkt zeichnen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.width() / 2; i+=10)
  {
    tft.fillCircle(tft.width() / 2, tft.height() / 2, tft.width() / 2 - i, tft.color565(random(255),random(255),random(255)));
    delay(50);
  }
  delay(2000);

  // Rechtecke zeichnen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.width(); i+=10)
  {
    tft.drawRect(tft.width() / 2 - i / 2, tft.height() / 2 - i / 2 , i, i, tft.color565(random(255),random(255),random(255)));
  }
  delay(2000);

   // ausgefüllte Rechtecke zeichnen
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i < tft.width() / 2; i+=10)
  {
    tft.fillRect(i, i, i, i, tft.color565(random(ROT),random(GRUEN),random(BLAU)));
    delay(50);
  }
  delay(2000);

  // Dreiecke
  tft.fillScreen(SCHWARZ);
  for (int i = 1; i <tft.width(); i+=10)
  {
    tft.fillTriangle(i, i, 100, 100, 1, tft.width(), tft.color565(random(255),random(255),random(255)));
    delay(50);
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

#include "TFT_eSPI.h"

TFT_eSPI tft = TFT_eSPI();

// Farben

#define SCHWARZ 0x0000

#define WEISS 0xFFFF

#define BLAU 0x001F

#define ROT 0xF800

#define GRUEN 0x07E0

#define CYAN 0x07FF

#define MAGENTA 0xF81F

#define GELB 0xFFE0

#define BRAUN 0x9A60

#define GRAU 0x7BEF

#define GRUENGELB 0xB7E0

#define DUNKELCYAN 0x03EF

#define ORANGE 0xFDA0

#define PINK 0xFE19

#define BORDEAUX 0xA000

#define HELLBLAU 0x867D

#define VIOLETT 0x915C

#define SILBER 0xC618

#define GOLD 0xFEA0

void setup()

{

tft.init();

}

void loop()

{

tft.fillScreen(SCHWARZ);

tft.setTextSize(1);

tft.setCursor(1, 5);

tft.setTextColor(BLAU);

tft.print("Text");

delay(500);

tft.setTextSize(2);

tft.setCursor(1, 20);

tft.setTextColor(ORANGE);

tft.print("Text");

delay(500);

tft.setTextSize(3);

tft.setCursor(1, 40);

tft.setTextColor(GRUEN);

tft.print("Text");

delay(500);

tft.setTextSize(5);

tft.setCursor(1, 70);

tft.setTextColor(ROT);

tft.print("Text");

delay(500);

delay(2000);

// zufällige Pixel

tft.fillScreen(SCHWARZ);

for (int i = 0; i < 700; i++)

{

int PixelX = random(1, tft.width());

int PixelY = random(1, tft.height());

tft.drawPixel(PixelX, PixelY, tft.color565(random(255),random(255),random(255)));

delay(5);

}

delay(2000);

// Linien ziehen

tft.fillScreen(SCHWARZ);

for (int i = 1; i < tft.height(); i+=10)

{

tft.drawLine(1, i, tft.width(), i, ORANGE);

}

delay(2000);

// Kreise vom Mittelpunkt zeichnen

tft.fillScreen(SCHWARZ);

for (int i = 1; i < tft.width() / 2; i+=10)

{

tft.fillCircle(tft.width() / 2, tft.height() / 2, tft.width() / 2 - i, tft.color565(random(255),random(255),random(255)));

delay(50);

}

delay(2000);

// Rechtecke zeichnen

tft.fillScreen(SCHWARZ);

for (int i = 1; i < tft.width(); i+=10)

{

tft.drawRect(tft.width() / 2 - i / 2, tft.height() / 2 - i / 2 , i, i, tft.color565(random(255),random(255),random(255)));

}

delay(2000);

// ausgefüllte Rechtecke zeichnen

tft.fillScreen(SCHWARZ);

for (int i = 1; i < tft.width() / 2; i+=10)

{

tft.fillRect(i, i, i, i, tft.color565(random(ROT),random(GRUEN),random(BLAU)));

delay(50);

}

delay(2000);

// Dreiecke

tft.fillScreen(SCHWARZ);

for (int i = 1; i <tft.width(); i+=10)

{

tft.fillTriangle(i, i, 100, 100, 1, tft.width(), tft.color565(random(255),random(255),random(255)));

delay(50);

}

Schriften mit Free_Fonts

Die Bibliothek TFT_eSPI stellt eine 🔗Reihe von Schriften zur Verfügung. Sie können allerdings nur den Zeichensatz bis 127 – also keine Umlaute – darstellen.
Weitere Schriften können mit einem 🔗Generator für Adafruit GFX-Schriften erstellt werden. GFX-Schriften aus Truetype-Schriften können auch damit erstellt werden. Leider ist auch hier der Zeichensatz beschränkt, Umlaute und Sonderzeichen können nicht dargestellt werden.

Ich habe im Ordner/Arduino/libraries/TFT_eSPI_Konfiguration einen Ordner Fonts erstellt und die Datei Free_Fonts.h dort abgelegt. Natürlich kannst du auch einen beliebigen anderen Ordner verwenden, allerdings musst du dann im Programm den Pfad anpassen.

Die Free Fonts enthalten die Schriftarten Mono, Serif und Sans Serif in den Schriftgrößen bis 24 Punkten. Andere Schriftgrößen müssen in das gewählte Verzeichnis kopiert werden und mit #include eingebunden werden. Natürlich kannst du auch ein Kürzel für die Schrift erstellen.

Beispiel:

#define FS9 &FreeSerif9pt7b
#define FS12 &FreeSerif12pt7b
#define FS18 &FreeSerif18pt7b
#define FS24 &FreeSerif24pt7b

#define FS9 &FreeSerif9pt7b

#define FS12 &FreeSerif12pt7b

#define FS18 &FreeSerif18pt7b

#define FS24 &FreeSerif24pt7b

Die Schriften können mit ihrem Kürzel oder mit ihrem vollständigem Namen eingebunden werden.

#include "TFT_eSPI.h"

// alle Schriften einbinden
// Quelle:
// https://github.com/Bodmer/TFT_eSPI/blob/master/examples/320%20x%20240/All_Free_Fonts_Demo/Free_Fonts.h
#include "../TFT_eSPI_Konfiguration/Fonts/Free_Fonts.h"

// mit https://rop.nl/truetype2gfx/ erstellte Schriften
#include "../TFT_eSPI_Konfiguration/Fonts/FreeSerif32pt7b.h"
#include "../TFT_eSPI_Konfiguration/Fonts/GeosansLight20pt7b.h"
#include "../TFT_eSPI_Konfiguration/Fonts/FreeSans42pt7b.h"

#define GFXFF 1

TFT_eSPI tft = TFT_eSPI();

void setup()
{
    tft.begin();
    tft.setRotation(1);
    tft.fillScreen(TFT_BLACK);
    tft.setTextColor(TFT_YELLOW, TFT_BLACK);

    tft.setFreeFont(FF18);
    tft.setCursor(10, 30);
    tft.print("Sans 12");

    tft.setFreeFont(FF3);
    tft.setCursor(10,65);
    tft.print("Mono 18");

    tft.setFreeFont(&FreeSerif32pt7b);
    tft.setCursor(10, 115);
    tft.print("Serif 32");

    tft.setFreeFont(&GeosansLight20pt7b);
    tft.setCursor(10, 160);
    tft.print("GesansLight ttf");

    tft.setFreeFont(&FreeSans42pt7b);
    tft.setCursor(10, 230);
    tft.print("Sans 42");
}

void loop()
{
  // bleibt leer, Programm läuft nur einmal
}

#include "TFT_eSPI.h"

// alle Schriften einbinden

// Quelle:

// https://github.com/Bodmer/TFT_eSPI/blob/master/examples/320%20x%20240/All_Free_Fonts_Demo/Free_Fonts.h

#include "../TFT_eSPI_Konfiguration/Fonts/Free_Fonts.h"

// mit https://rop.nl/truetype2gfx/ erstellte Schriften

#include "../TFT_eSPI_Konfiguration/Fonts/FreeSerif32pt7b.h"

#include "../TFT_eSPI_Konfiguration/Fonts/GeosansLight20pt7b.h"

#include "../TFT_eSPI_Konfiguration/Fonts/FreeSans42pt7b.h"

#define GFXFF 1

TFT_eSPI tft = TFT_eSPI();

void setup()

{

tft.begin();

tft.setRotation(1);

tft.fillScreen(TFT_BLACK);

tft.setTextColor(TFT_YELLOW, TFT_BLACK);

tft.setFreeFont(FF18);

tft.setCursor(10, 30);

tft.print("Sans 12");

tft.setFreeFont(FF3);

tft.setCursor(10,65);

tft.print("Mono 18");

tft.setFreeFont(&FreeSerif32pt7b);

tft.setCursor(10, 115);

tft.print("Serif 32");

tft.setFreeFont(&GeosansLight20pt7b);

tft.setCursor(10, 160);

tft.print("GesansLight ttf");

tft.setFreeFont(&FreeSans42pt7b);

tft.setCursor(10, 230);

tft.print("Sans 42");

}

void loop()

{

// bleibt leer, Programm läuft nur einmal

}

Schriften mit der Bibliothek u8g2_for_TFT_eSPI

Die Bibliothek u8g2_for_TFT_eSPI kann Umlaute und Sonderzeichen darstellen.
Sie nutzt die 🔗Schriften der Bibliothek u8g2.

An der Endung der Schriftart kannst du erkennen, welcher Zeichensatz unterstützt wird.

u8g2_for_TFT_eSPI Zeichensatz

Zeichensatz	Beschreibung
r	ASCII-Zeichen zwischen 30 und 127 enthält alle Zahlen, Groß und Kleinbuchstaben
f	ASCII-Zeichen zwischen 30 und 255 erweiterter Zeichensatz mit Symbolen und Umlauten
u	ASCII-Zeichen zwischen 32 und 95 Großbuchstaben
n	ASCII-Zeichen zwischen 43 bis 58 Zahlen und * + , . / :

Die Bibliothek kann nicht über die Bibliotheksverwaltung installiert werden, sie muss heruntergeladen

https://github.com/Bodmer/U8g2_for_TFT_eSPI

und mit

Sketch -> Bibliothek einbinden -> zip-Bibliothek hinzufügen

installiert werden.

Das Programm:

#include "TFT_eSPI.h"

// https://github.com/Bodmer/U8g2_for_TFT_eSPI
#include "U8g2_for_TFT_eSPI.h"


// Objekt der Bibliothek TFT_eSPI erstellen
TFT_eSPI tft = TFT_eSPI();

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

void setup()
{
  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  // tft starten
  tft.init();

  // wenn die Farben invertiert sind
  // weiß = schwarz, schwarz = weiss ...
  // wenn nicht: Zeile mit // versehen
  // tft.invertDisplay(1);

  tft.setRotation(1);
  tft.fillScreen(TFT_BLACK);

  u8g2Schriften.setCursor(5, 55);
  u8g2Schriften.setForegroundColor(TFT_WHITE);
  u8g2Schriften.setBackgroundColor(TFT_BLACK);

  u8g2Schriften.setFont(u8g2_font_inb53_mf);
  u8g2Schriften.print("Großstädte");

  // Trennlinien
  tft.drawFastHLine(1, 60, tft.width(), TFT_WHITE);
  tft.drawFastHLine(1, 61, tft.width(), TFT_WHITE);
  tft.drawFastHLine(1, 62, tft.width(), TFT_WHITE);

  u8g2Schriften.setFont(u8g2_font_inb30_mf);
  u8g2Schriften.setCursor(5, 120);
  u8g2Schriften.print("München");

  u8g2Schriften.setCursor(5, 180);
  u8g2Schriften.print("Düsseldorf");

  u8g2Schriften.setCursor(5, 240);
  u8g2Schriften.print("Köln");
}

void loop()
{
   // nichts zu tun, das Programm läuft nur einmal
}

#include "TFT_eSPI.h"

// https://github.com/Bodmer/U8g2_for_TFT_eSPI

#include "U8g2_for_TFT_eSPI.h"

// Objekt der Bibliothek TFT_eSPI erstellen

TFT_eSPI tft = TFT_eSPI();

// Objekt für Schriften von U8g2 (u8g2Schriften)

U8g2_for_TFT_eSPI u8g2Schriften;

void setup()

{

// Schriften von u8g2 tft zuordnen

u8g2Schriften.begin(tft);

// tft starten

tft.init();

// wenn die Farben invertiert sind

// weiß = schwarz, schwarz = weiss ...

// wenn nicht: Zeile mit // versehen

// tft.invertDisplay(1);

tft.setRotation(1);

tft.fillScreen(TFT_BLACK);

u8g2Schriften.setCursor(5, 55);

u8g2Schriften.setForegroundColor(TFT_WHITE);

u8g2Schriften.setBackgroundColor(TFT_BLACK);

u8g2Schriften.setFont(u8g2_font_inb53_mf);

u8g2Schriften.print("Großstädte");

// Trennlinien

tft.drawFastHLine(1, 60, tft.width(), TFT_WHITE);

tft.drawFastHLine(1, 61, tft.width(), TFT_WHITE);

tft.drawFastHLine(1, 62, tft.width(), TFT_WHITE);

u8g2Schriften.setFont(u8g2_font_inb30_mf);

u8g2Schriften.setCursor(5, 120);

u8g2Schriften.print("München");

u8g2Schriften.setCursor(5, 180);

u8g2Schriften.print("Düsseldorf");

u8g2Schriften.setCursor(5, 240);

u8g2Schriften.print("Köln");

}

void loop()

{

// nichts zu tun, das Programm läuft nur einmal

}

Quellen

Letzte Aktualisierung: Jan. 28, 2026 @ 12:21
